DZIĘKUJEMY ZA ZAKUP PRODUKTU WHIRLPOOL.
PL
Skrócona instrukcja obsługi
W celu uzyskania kompleksowej pomocy
prosimy zarejestrować urządzenie na stronie
www.whirlpool.eu/register
PANEL STEROWANIA
1 Wł./Wył. (Reset przy dłuższym
przytrzymaniu przycisku)
2 Przycisk programowania
3 Pokrętło Programów (obrócić aby
wybrać / wcisnąć, aby potwierdzić)
4 Przycisk Start/Pauza
5 Pole programów
6 Wyświetlacz
Przyciski Opcji
7 Ustawienia
8 Fresh Care+
9 Przyciski zablok.
10 Opóźnienie Startu
11 Czas Suszenia
12 Poziom Suszenia
13 Opcje Cyklu
Przed użyciem urządzenia należy uważnie przeczytać instrukcje
bezpieczeństwa.
6.
COTTON 2:20
5.
3.
1. 10.2. 11.8. 13.7. 129. 4.
Zapoznać się z częścią Rozwiązywanie problemów.
PIERWSZE UŻYCIE
W momencie pierwszego użycia urządzenia, na panelu
sterowania wyświetli się automatycznie menu wyboru języków.
Obrócić pokrętło, aby wyświetlić języki dostępne w maszynie.
Wcisnąć pokrętło, aby potwierdzić wybrany język.
Upewnić się, że zbiornik na wodę został włożony prawidłowo.
Upewnić się, że wąż spustowy z tyłu suszarki jest prawidłowo
zamocowany do zbiornika na wodę suszarki (patrz rysunek) lub
do domowej instalacji kanalizacyjnej.
W celu zapewnienia optymalnego działania, suszarka powinna
być instalowana w temperaturze pokojowej od 20 do 23°C.
Suszarka będzie działać w temperaturze od 14 do 30°C. Przed
rozpoczęciem użytkowania suszarki, należy się upewnić, że
znajdowała się ona w położeniu pionowym przez co najmniej 6
godzin.
Jeśli chce się zmienić kierunek otwierania drzwiczek, należy
skontaktować się z Serwisem. (Patrz numer telefonu na karcie
gwarancyjnej).
NAWIGACJA PATRZ WYBÓR FUNKCJI
Można wykonać nawigację, kiedy kontrolka wybranej funkcji
jest włączona. Wybrać funkcję, obracając pokrętło w celu
wyświetlenia możliwych opcji na ekranie. Wcisnąć pokrętło,
żeby potwierdzić wybór. Urządzenie proponuje wybór programów
i opcji, podświetlając kolejno kontrolki funkcji. Można również
wybierać samodzielnie programy i opcje, wciskając przycisk
wybranego programu lub opcji.
CODZIENNA EKSPLOATACJA
Opisane środki ostrożności pozwolą utrzymać urządzenie w
OPTYMALNYCH warunkach. Należy pamiętać o opróżnianiu
zbiornika wody po każdym cyklu suszenia. Należy pamiętać
o czyszczeniu ltrów po każdym cyklu suszenia. (Zapoznać
się z częścią Czyszczenie i Konserwacja).
1. Otworzyć drzwiczki i włożyć pranie; Stosować się do wskazówek
na metkach ubrań oraz przestrzegać maksymalnego załadunku
określonego w części poświęconej programom. Należy opróżnić
kieszenie. Upewnić się, że pranie nie zostało zablokowane między
drzwiczkami a ltrem włókien.
2. Zamknąć drzwiczki.
3. Wcisnąć przycisk Wł. / Wył.
4. Wybrać program w zależności od rodzaju prania. Kontrolka
przycisku P musi się włączyć. Obrócić pokrętło, żeby wybrać
wartość, a następnie wcisnąć pokrętło żeby potwierdzić.
5. W razie potrzeby wybrać opcje. Jeśli w opcjach dostępne
jest podmenu, można je przeglądać, obracając pokrętło, a
następnie wciskając je, żeby potwierdzić.
6. W celu rozpoczęcia cyklu, wcisnąć przycisk Start/Pauza.
7. Zakończenie cyklu suszenia sygnalizowane jest sygnałem
dźwiękowym. Na wyświetlaczu widnieje koniec cyklu. Wyjąć
natychmiast wkład, aby uniemożliwić powstawanie zagnieceń na
praniu.
8. Wyłączyć maszynę, wciskając przycisk Wł./Wył., otworzyć drzwiczki
i wyciągnąć pranie. Jeśli maszyna nie zostanie wyłączona ręcznie,
po ok. kwadransie od zakończenia cyklu, urządzenie wyłączy się
automatycznie w celu oszczędzania energii.
Jeśli ostatni krok nie zostanie wykonany natychmiast, niektóre maszyny
i/lub niektóre programy /opcje posiadają system chroniący przed
zagnieceniami. Przez kilka godzin od zakończenia suszenia bęben
obraca się w regularnych odstępach czasu, dzięki czemu nie dochodzi do
powstania zagnieceń.
W przypadku przerwy w dostawie prądu, należy wcisnąć przycisk
Start / Pauza w celu ponownego uruchomienia cyklu.
Ecomonitor
Ten wskaźnik pokazuje poziom zużywanej energii przy aktualnych
ustawieniach i w danym programie. Zużycie jest proporcjonalne do liczby
kresek widocznych na wyświetlaczu obok ikony eko monitora.
Światło bębna (jeśli występuje)
Niektóre modele posiadają wewnętrzne światło w bębnie, które ułatwia
korzystanie z suszarki. Nie jest konieczne żadne ustawienie. Światło się
włącza, przykładowo, w momencie otwarcia drzwiczek.
OTWARCIE DRZWICZEK PODCZAS CYKLU
Podczas pracy można otworzyć drzwiczki. Po ponownym zamknięciu
drzwiczek, należy ponownie wcisnąć Przycisk Start/TAUKO, aby
wznowić działanie suszarki.
USTAWIENIA
Poszczególne ustawienia można wybrać w sposób opisany w
"Nawigacji".
Język wyświetla dostępne języki na wyświetlaczu.
Dźwięk klawiszy umożliwia regulację i wyłączenie dźwięków
ustawień klawiszy urządzenia.
Sygnał końca cyklu umożliwia regulację i wyłączenie dźwięków
końca cyklu urządzenia.
Kontrast wyświetlacza umożliwia regulację jasności wyświetlacza.
Zapamiętaj ostatni cykl po włączeniu urządzenia automatycznie
wybiera ostatni wykonany cykl lub wznawia pracę z prograiem
ustawionym fabrycznie.
Tryb Eco umożliwia regulację wyłączenia urządzenia po zakończeniu
cyklu.
Ustawienia fabryczne umozliwia przywrócenie ustawień
fabrycznych.
*MAX ZAŁADUNEK 9 Kg (Wsad suchy)
ETYKIETKI OPISUJĄCE SPOSÓB KONSERWACJI
Należy kontrolować etykietki ubrań, zwłaszcza, gdy są wkładane do
suszarki po raz pierwszy. Poniżej podane są najczęściej spotykane
symbole:
Można suszyć w suszarce.
Nie suszyć w suszarce
Suszyć w wysokiej temperaturze.
Suszyć w niskiej temperaturze.
Page 2
h
Czas trwania tych programów uzależniony jest od wielkości
Program suszenia wyrobów wełnianych
załadunku, rodzaju tkanin, prędkości wirowania w Państwa
pralce oraz innych wybranych opcji. W modelach z
wyświetlaczem czas trwania cykli pokazuje się na panelu
sterowania. Pozostały czas jest stale monitorowany i ulega
zmianie podczas cyklu suszenia, pokazując jak najdokładniejsze
szacunki.
P PROGRAMY
Bawełniane Eco kg Max*
Standardowy program dla bawełny przeznaczony do
suszenia normalnie wilgotnego prania bawełnianego. Najbardziej
efektywny, pod względem zużycia energii, program do suszenia
prania bawełnianego. Wartości podane na etykiecie efektywności
energetycznej bazują na tym programie.
Bawełniane kg Max*
Do suszenia prania bawełnianego.
Mieszane kg 4
Ten program idealnie nadaje się do łącznego suszenia ubrań
z bawełny oraz materiałów syntetycznych.
Syntetyczne kg 4
Do suszenia tkanin wykonanych z włókien syntetycznych.
Delikatne kg 2
Do suszenia tkanin delikatnych wymagających łagodnego
traktowania.
Wełnia kg 1
Do suszenia wełnianych ubrań. Zaleca się przewracanie
ubrań na lewą stronę przed suszeniem. Pozostawić do
wyschnięcia poza suszarką grubsze brzegi ubrań, jeśli będą
jeszcze wilgotne.
Duży Wsad kg Max*
Do suszenia pościeli z bawełny.
Szybki 30' kg 0,5
Do suszenia odzieży bawełnianej odwirowanej z wysoką
prędkością w pralce.
Koszule kg 3
Ten program przeznaczony jest do koszul z bawełny lub
tkanin mieszanych bawełna / materiał syntetyczny.
Łatwe Pras.
Ten cykl rozprostowuje włókna ubrań, ułatwiając
prasowanie i składanie. Nie należy go używać w przypadku
nadal wilgotnych ubrań. Nadaje się do niewielkich załadunków
ubrań z bawełny lub mieszanej bawełny.
Odświeżanie
Krótki program odpowiedni do odświeżania tkanin i odzieży,
dzięki strumieniowi świeżego powietrza. Nie stosować w przypadku
jeszcze wilgotnych ubrań. Można z niego korzystać w przypadku
wszystkich rozmiarów załadunku, jednak jest wydajniejszy w
przypadku małych załadunków. Cykl trwa około 20 minut.
Specjalne
Aby ustawić jeden z poniższych programów, użyć pokrętła,
aby wybrać i potwierdzić pozycję "Programy Specjalne".
Obracanie pokrętłem umożliwia przejście do listy programów.
Na wyświetlaczu pojawiają się nazwy dostępnych programów.
Potwierdzić wybrany program, wciskając pokrętło.
• Jeans kg 3
Do suszenia jeansów i odzieży z grubej bawełny, typu denim, np.
spodni i kurtek.
• Mały Wsad kg 1
Ekonomiczne suszenie małych wsadów.
• Sportowe kg 4
Do suszenia odzieży sportowej z tkanin syntetycznych lub
mieszanej bawełny.
• Jedwabne kg 0,5
Suszenie delikatne odzieży jedwabnej.
• Kolorowe kg Max*
Program delikatnego suszenia nadaje się do kolorowej odzieży.
• Kurtki Puch. kg 2,5
Do suszenia kurtek puchowych i kołder. Przywraca ich naturalną
miękkość (2 kurtki).
OPCJE CYKLU
Po wybraniu programu, w razie potrzeby można ustawić
różne opcje.
Poziom Suszenia
Każdy program posiada domyślnie ustawiony poziom
suszenia. W niektórych programach można wyregulować poziom
wilgotności resztkowej prania. Wcisnąć odpowiedni przycisk
opcji - włączy się kontrolka. Obrócić pokrętło, aby przewinąć
poziomy dostępne dla każdego programu. Wcisnąć pokrętło, aby
potwierdzić wybór.
Suche do prasowania: bardzo delikatne suszenie. Przydatne w
celu ułatwienia prasowania odzieży niezwłocznie po zakończeniu
cyklu.
Na wieszak: poziom opracowany dla ubrań delikatnych;
Odzież gotowa do powieszenia na wieszaku.
Suche do szafy: odzież jest gotowa do złożenia i ułożenia w
szae.
Bardzo suche: program wykorzystywany w przypadku ubrań,
które chcemy założyć po zakończeniu cyklu.
Czas Suszenia
W niektórych programach można regulować czas suszenia.
Wcisnąć odpowiedni przycisk opcji - włączy się kontrolka.
Obrócić pokrętło, aby przewinąć poziomy dostępne dla każdego
programu. Wcisnąć pokrętło, aby potwierdzić wybór.
Opóźnienie Startu
Wcisnąć odpowiedni przycisk opcji - włączy się kontrolka.
Obrócić pokrętło, aby przewinąć poziomy dostępne dla każdego
programu. Wcisnąć pokrętło, aby potwierdzić wybór. Jeśli
drzwiczki były otwarte, po ich zamknięciu należy ponownie
wcisnąć przycisk start/ pauza.
Fresh Care+
Jeśli pranie pozostanie w bębnie po zakończeniu cyklu
narażone jest na rozwój bakterii. Ta opcja pozwoli zapobiec
rozwojowi bakterii, dzięki kontroli temperatury i obracaniu bębna.
Ten cykl trwa maksymalnie 6 godzin od zakończenia ustawionego
programu. Jeśli ta opcja zostanie wybrana w poprzednim cyklu
suszenia, pozostanie zapisana w pamięci urządzenia.
Jeśli korzysta się z tej opcji w połączeniu z opóźnionym startem,
system ochrony przed zagnieceniami (system ochrony przed
zagnieceniami, dzięki regularnym obrotom bębna) zostanie dodany
również na etapie opóźnionego startu.
Przyciski zablok.
Ta opcja sprawia, że nie są dostępne żadne polecenia w maszynie,
oprócz przycisku wł./wył.
Po włączeniu maszyny:
• aby uruchomić opcję, należy przytrzymać wciśnięty przycisk, aż
do momentu włączenia odnośnego wskaźnika.
• aby wyłączyć opcję, należy przytrzymać wciśnięty przycisk, aż do
momentu wyłączenia odnośnego wskaźnika.
Jeśli ta opcja zostanie wybrana w poprzednim cyklu suszenia,
pozostanie zapisana w pamięci urządzenia.
PRZYCISKI OPCJI CYKLU
Tych przycisków używa się w celu spersonalizowania wybranego
programu według swoich potrzeb.
Nie wszystkie funkcje są dostępne we wszystkich programach.
Niektóre opcje nie są zgodne z innymi, które zostały ustawione
wcześniej. Niezgodność jest sygnalizowana przez dźwięk i/lub
migające wskaźniki. Jeśli opcja jest dostępna, wskaźnik wybranej
opcji pozostanie włączony.
Niektóre opcje mogą pozostać w pamięci programu, jeśli
zostały wybrane podczas poprzedniego suszenia z tym samym
programem.
na tym urzadzeniu został zatwierdzony przez The Woolmark Company dla
wyrobów z etykieta „pranie reczne” z
zastrzezeniem, ze wyroby sa suszone
zgodnie z instrukcja producenta tego
urzadzenia. Odnosnie pozostałych
metod konserwacji nalezy postepowac zgodnie z wszywka wyrobu. . Symbol Woolmark jest
certy kowaną marką w wielu krajach.
M1768
Page 3
PL

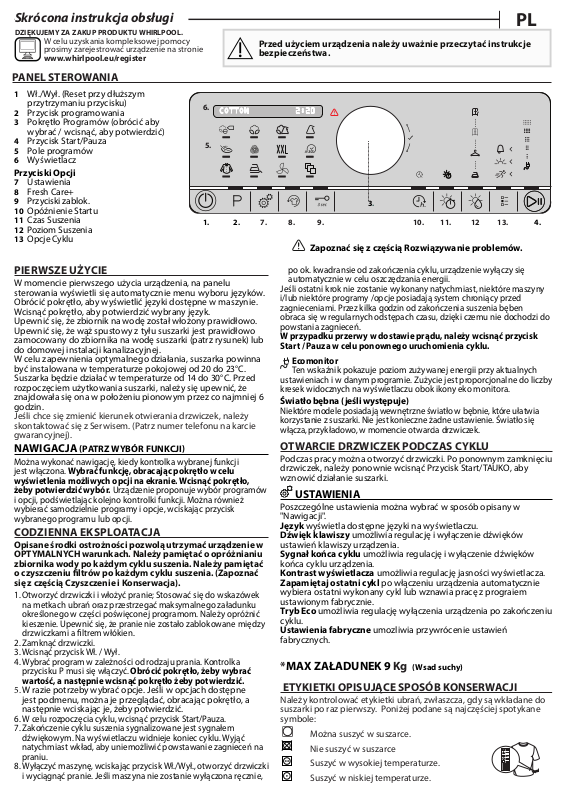

Skrócona instrukcja obsługi
Opcje Cyklu
1
3
2
AB
3.c
3.d
Ten przycisk umożliwia wejście do menu dostępnych opcji
(patrz opcje poniżej). Po wciśnięciu przycisku, przekręcić
pokrętło, aby wybrać opcję i wcisnąć je, aby potwierdzić.
• Szybkie
Umożliwia szybsze suszenie.
• Delikatne
Umożliwia łagodniejsze traktowanie prania poprzez obniżenie
temperatury suszenia.
• Sygnał końca cyklu
Ta opcja uruchamia wydłużony sygnał dźwiękowy po
zakończeniu cyklu. Należy ją uruchomić, jeśli nie ma się pewności,
że usłyszymy normalny dźwięk informujący o zakończeniu cyklu.
Jeśli ta opcja zostanie wybrana w poprzednim cyklu suszenia,
pozostanie zapisana w pamięci.
CZYSZCZENIE I KONSERWACJA
Odłącz yć suszarkę od zasilania prądem e lektrycznym podc zas
wykonywania czyszczenia i konserwacji.
Opróżnianie zbiornika wody po każdym cyklu (patrz
rysunek A).
Wyjąć zbiornik z suszarki i opróżnić go do umywalki lub innego
odpowiedniego odpływu, a następnie ponownie prawidłowo go
umieścić. Nie korzystać z suszarki, jeśli wcześniej pojemnik nie
znajdzie się na swoim miejscu.
Czyszczenie głównego ltra włókien po każdym cyklu
(patrz rysunek B).
Po każdym cyklu, w yjąć główny ltr włókien i oczyścić go, usuwając
ewentualne pozostałości włókien z powierzchni ltra, płucząc go
pod bieżącą wodą lub oczyszczając odkurzaczem.
Czyszczenie dodatkowego ltra włókien po włączeniu się
odnośnego wskaźnika (patrz rysunek B).
Wyjąć dodatkowy ltr włókien i oczyścić wszystkie jego części,
płucząc go pod bieżącą wodą lub oczyszczając odkurzaczem
Nie korzystać z suszarki, jeśli wcześniej wszystkie ltry nie
znajdą się na swoim miejscu.
Filtry to zasadnicze komponenty suszenia. Ich zadaniem
jest gromadzenie kłaczków włókien, które powstają
podczas suszenia. Jeśli ltry ulegną zapchaniu, przepływ
powietrza w suszarce ulegnie znaczącemu zmniejszeniu:
czas suszenia wydłuży się, nastąpi większe zużycie energii
oraz może dojść do uszkodzenia suszarki. Jeśli powyższe
czynności nie będą wykonywane w prawidłowy sposób,
suszarka może się nie uruchomić.
Samo czyszczenie
Konserwacja ltra dolnego w tym modelu jest automatyczna.
Suszarka wykonuje czyszczenie, kiedy czujniki zgłoszą taką
potrzebę. W takim wypadku, maszyna kontynuuje pracę, nawet
jeśli cykl suszenia został zakończony. Wskaźnik na panelu
sterowania pokaże oznaczenie konserwacji. Nie wyłączać maszyny
podczas tego etapu.
TRANSPORT I PRZENOSZENIE URZĄDZENIA
Nigdy nie podnosić suszarki trzymając ją za górną powierzchnię
roboczą.
1. Odłącz zasilanie suszarki.
2. Upewnić się, że prawidłowo zamknięto drzwiczki i zbiornik
wody.
3. Jeżeli wąż spustowy jest podłączony do kanalizacji, ponownie
podłączyć go z tyłu suszarki (patrz Instrukcja Montażu).
Zużycie energii
Tryb wyłączenia (Po) - Watts 0.50
Tryb czuwania (Pl) - Watts 1.00
Program kg kWh Minut
Bawełniane eco*
Bawełniane eco
Syntetyczne 4 0.97 117
*Program referencyjny do określenia etykiety efektywności
energetycznej, że jest on odpo wiedni do suszenia tkanin
bawełnianych o normalnym poziomie wilgotności oraz że jest
on najbardziej oszczędnym programem pod względem zużycia
energii w przypadku suszenia tkanin bawełnianych. (Konguracja
standardowa/predeniowana wstępna).
9 1.88 211
4.5 1.34 173
OPIS PRODUKTU
1. Zbiornik na wodę
2. Pokrywa kondensatora
3. Filtr włókien
3.c główny
3.d dodatkowy
System z Pompą Ciepła
Pompa ciepła zawiera gazy cieplarniane znajdujące się w
hermetycznie zamkniętej jednostce. Ta hermetyczna jednostka
zawiera 0.18 kg gazu R134a F. GWP = 1430 (1 t C02).
Page 4
DZIĘKUJEMY ZA ZAKUP PRODUKTU WHIRLPOOL.
W celu uzyskania kompleksowej pomocy
prosimy zarejestrować urządzenie na stronie
www.whirlpool.eu/register
PL
Skrócona instrukcja obsługi
Przed użyciem urządzenia należy uważnie przeczytać instrukcje
bezpieczeństwa.
Nieprawidłowość
Możliwa przyczyna
Rozwiązanie
Wtyczka nie jest włączona do gniazda.
Włożyć wtyczkę do gniazda zasilania
gniazda, np. przejściówek lub przedłużaczy.
Drzwiczki są otwarte
Zamknąć drzwiczki
W urządzeniach posiadających tę funkcję: odczekać do końca
zresetowania. Zapoznać się z częścią Opcje.
Nie został wciśnięty przycisk Start/Pauza w celu
uruchomienia programu.
wystarczające, aby wyłączyć tę opcję
konserwacja.
tym czynności.
ilości załadunku umieszczonego w suszarce.
Wykonać cykl prania, ustawiając wyższe obroty wirowania, aby
usunąć jak największą ilość wody.
Zapoznać się z częścią Programy, aby sprawdzić maksymalny
załadunek dla każdego programu.
zakończył się.
Start/Pauza w celu ponownego uruchomienia cyklu.
Wskaźniki są włączone lub migają
Oczyścić ltr włókien, ltr dolny i sprawdzić, czy pokrywa
wykonywane w prawidłowy sposób, suszarka może ulec uszkodzeniu.
Wyczyścić ltr dolny. Zapoznać się z częścią Czyszczenie i
Konserwacja
Wyłączyć tryb Demo. Następujące czynności należy wykonać kolejno
ROZWIĄZYWANIE PROBLEMÓW
W przypadku nieprawidłowej pracy, przed skontaktowaniem się z serwisem obsługi, należy sprawdzić poniższą tabelę. Bardzo często
nieprawidłowości nie są poważne i można je rozwiązać w kilka minut.
Suszarka się nie
włącza.
Suszarka nie
rozpoczyna
pracy
Czas suszenia
jest bardzo długi
Program nie
Zbiornik wody Zbiornik wody jest pełny
Usterka gniazda zasilania
Doszło do przerwania dostawy prądu. Zaczekać na przywrócenie dostawy prądu.
Wprowadzono opóźnienie rozpoczęcia cyklu.
W urządzeniach posiadających funkcję blokady
przycisków, uruchomiono tę blokadę.
Nie została wykonana odpowiednia
Ustawiony program, czas i/lub poziom
wysuszenia nie są dostosowane do rodzaju lub
Ubrania są zbyt mokre
Suszarka mogła zostać przeładowana
Mogło dojść do przerwania dostawy prądu.
Spróbować podłączyć inne urządzenie do tego samego gniazda.
Nie używać urządzeń elektrycznych, służących do podłączania do
ustawionego opóźnienia lub wyłączyć suszarkę w celu jej
Wcisnąć przycisk Start/Pauza
Zapoznać się z częścią Opcje; Jeśli uruchomiona jest blokada
przycisków, wyłączyć tę opcję. Wyłączenie suszarki nie jest
Zapoznać się z częścią Czyszczenie i konserwacja i wykonać opisane
Zapoznać się z częścią Programy i opcje, aby znaleźć program i opcje
najlepiej dostosowane do rodzaju załadunku.
W przypadku przerwy w dostawie prądu, należy wcisnąć przycisk
Opróżnić zbiornik wody Zapoznać się z częścią Czyszczenie i
Konserwacja
Filtr włókien i/
lub ltr dolny *
Filtr dolny* Filtr dolny należy wyczyścić
DEMO
Cykl trwa kilka
minut.
Na wyświetlaczu
widnieje "Fault
FX EX"
Nieprawidłowość w przepływie powietrza
niezbędnym do pracy urządzenia.
Suszarka jest w trybie DEMO. (uruchomić Tryb
Demo)
Czujniki maszyny wykryły nieprawidłowość.
kondensatora jest wolna. Jeśli powyższe czynności nie będą
bez przerwy. Włączyć, a następnie wyłączyć urządzenie. Wcisnąć
przyciski nr 2 i 13 (patrz pierwsza strona) aż do pojawienia się sygnału
dźwiękowego.
Ponownie włączyć urządzenie. Następuje sygnalizacja wyjścia z trybu
Demo.
Wyłączyć suszarkę i odłączyć ją od sieci elektrycznej. Otworzyć
niezwłocznie drzwiczki i wyciągnąć pranie, aby ciepło mogło zostać
rozproszone. Odczekać ok. godziny. Ponownie podłączyć suszarkę
do sieci elektrycznej, załadować pranie i ponownie uruchomić cykl
suszenia.
Jeśli problem nie ustępuje, skontaktować się z Serwisem i
podać kod błędu w formie liter i liczb, które pojawiły się na
wyświetlaczu.
Na przykład F3 i E2
*Uwaga: niektóre modele posiadają funkcję samoczyszczenia; Nie posiadają ltra dolnego. Należy zapoznać się z częścią Czyszczenie i Konserwacja.
Instrukcje bezpieczeństwa, instrukcję obsługi, karta produktu oraz parametry poboru energii można pobrać:
• Odwiedzając naszą stronę internetową docs.whirlpool.eu
• Używając kodu QR
• Można również skontaktować się z naszym serwisem technicznym (Patrz numer telefonu na karcie
gwarancyjnej). Kontaktując się z naszym serwisem technicznym, należy podać kody z tabliczki znamionowej
urządzenia.
xxxxxxxxxxxx
xxxx
Loading...
