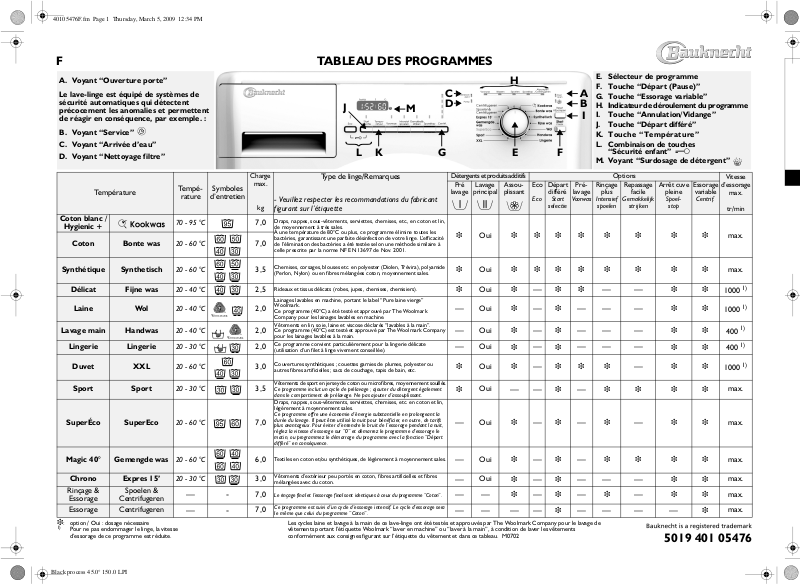

F TABLEAU DES PROGRAMMES

A. Voyant “Ouverture porte” Le lave-linge est équipé de systèmes de

sécurité automatiques qui détectent précocement les anomalies et permettent de réagir en conséquence, par exemple. :

B. Voyant “Service” C. Voyant “Arrivée d’eau” D. Voyant “Nettoyage filtre”

}

C D

E FG

}

E. Sélecteur de programme F. Touche “Départ (Pause)”

G. Touche “Essorage variable”

H. Indicateur de déroulement du programme I. Touche “Annulation/Vidange”

J. Touche “Départ différé” K. Touche “Température” L. Combinaison de touches

“Sécurité enfant”

M. Voyant “Surdosage de détergent”

Te m p é r a t u r e

Coton blanc /

Hygienic +

Coton Bonte was

Synthétique Synthetisch

Délicat Fijne was

Laine Wol

Lavage main Handwas

Lingerie Lingerie

Duvet XXL

Sport Sport

SuperÉco SuperEco

Te m p é -

rature

70 - 95 °C

20 - 60 °C

20 - 40 °C

20 - 30 °C

20 - 60 °C

20 - 30 °C

20 - 60 °C

Symboles

d’entretien

Charge

max.

- Veuillez respecter les recommandations du fabricant

figurant sur l’étiquette

Draps, nappes, sous-vêtements, serviettes, chemises, etc., en coton et lin,

7,0

de moyennement à très sales. À une température de 80°C ou plus, ce programme élimine toutes les bactéries, garantissant une parfaite désinfection de votre linge. L’efficacité de l’élimination des bactéries a été testée selon une méthode similaire à

7,0

celle prescrite par la norme NF EN 13697 de Nov. 2001.

Chemises, corsages, blouses etc. en polyester (Diolen, Trévira), polyamide

3,5

(Perlon, Nylon) ou en fibres mélangées coton, moyennement sales.

Rideaux et tissus délicats (robes, jupes, chemises, chemisiers).

2,5

Lainages lavables en machine, portant le label “Pure laine vierge” Wool mark .

2,0

Ce programme (40°C) a été testé et approuvé par The Woolmark Company pour les lainages lavables en machine.

Vêtements en lin, soie, laine et viscose déclarés “lavables à la main”. Ce programme (40°C) est testé et approuvé par The Woolmark Company

2,0

pour les lainages lavables à la main. Ce programme convient particulièrement pour la lingerie délicate

2,0

(utilisation d’un filet à linge vivement conseillée).

Couvertures synthétiques ; couettes garnies de plumes, polyester ou

3,0

autres fibres artificielles ; sacs de couchage, tapis de bain, etc.

Vêtements de sport en jersey de coton ou microfibres, moyennement souillés.

Ce programme inclut un cycle de prélavage ; ajouter du détergent également

3,5

dans le compartiment de prélavage. Ne pas ajouter d’assouplissant.

Draps, nappes, sous-vêtements, serviettes, chemises, etc. en coton et lin, légèrement à moyennement sales.

Ce programme offre une économie d’énergie substantielle en prolongeant la durée du lavage. Il peut être utilisé la nuit pour bénéficier, en outre, de tarifs

7,0

plus avantageux. Pour éviter d’entendre le bruit de l’essorage pendant la nuit, réglez la vitesse d’essorage sur “0” et démarrez le programme d’essorage le matin, ou programmez le démarrage du programme avec la fonction “Départ différé” en conséquence.

Type de linge/Remarques

Détergents et produits additifs Options

Pré

lavage

❉

—

— —

❉

—

Lavage

principal

Oui

Assou-

plissant

Eco

Départ

différé

Start

selectie

Pré-

lavage

Voorwas

Rinçage

plus

Intensief

spoelen

Repassage

Gemakkelijk

❉❉❉❉ ❉ ❉ ❉ ❉

—

❉

—

❉

—

❉

—

❉

—

❉

——

—

❉

❉❉

❉

❉❉ ❉

❉

——

—— —

—— — —— —

—

❉❉ ❉❉

❉

facile

strijken

—

Arrêt cuve

pleine

Spoel-

Essorage

variable

Centrif.

stop

❉❉

Vitesse

d’essorage

max.

tr/min

max.

1000

400

1000

max.

Magic 40° Gemengde was

Chrono Expres 15’

Rinçage &

Essorage Essorage Centrifugeren

option / Oui : dosage nécessaire

❉

Pour ne pas endommager le linge, la vitesse d’essorage de ce programme est réduite.

Black process 45.0° 150.0 LPI

Spoelen &

Centrifugeren

20 - 60 °C

20 - 30 °C

——-

Textiles en coton et/ou synthétiques, de légèrement à moyennement sales.

6,0

Vêtements d’extérieur peu portés en coton, fibres artificielles et fibres

3,0

mélangées avec du coton.

Le rinçage final et l’essorage final sont identiques à ceux du programme “Coton”.

7,0

Ce programme est suivi d’un cycle d’essorage intensif. Le cycle d’essorage sera

7,0

le même que celui du programme “Coton”.

Les cycles laine et lavage à la main de ce lave-linge ont été testés et approuvés par The Woolmark Company pour le lavage de vêtements portant l’étiquette Woolmark “laver en machine” ou “laver à la main”, à condition de laver les vêtements conformément aux consignes figurant sur l’étiquette du vêtement et dans ce tableau. M0702

Oui

—

Oui

— ——

—

❉

—

❉

—

❉

—— ——

—

❉

—— —

❉

—

❉

—— — —

❉

❉❉ ❉❉

❉

—

max.

❉❉

max.

❉

5019 401 05476

40105476F.fm Page 2 Thursday, March 5, 2009 12:34 PM

DONNÉES SUR LA CONSOMMATION D’ÉNERGIE ET D’EAU

Programme

Température

(°C)

Coton blanc / Hygiène + 95 7,0 74

Coton 60 7,0 69 1,33 2:10

Coton avec option “Eco”

***

60 7,0 54 1,19 2:20

Coton 40 7,0 69 0,75 2:05 Synthétique 60 3,5 46 Synthétique 40 3,5 42 0,50 1:20

Délicat 30 2,5 60 0,40 0:45

Laine 40 2,0 60 0,60 0:45

Lavage main 40 2,0 45 0,60 0:40

Lingerie 30 2,0 45 0,35 0:36

Duvet 40 3,0 74 0,75 1:30

Sport 30 3,5 54 0,55 1:34

SuperÉco 60 7,0 69 0,84 4:00

Magic 40° 40 6,0 73 0,60 1:00

Les données relatives à la consommation d’eau et d’électricité ont été mesurées dans les conditions prévues par la norme CEI/EN 60 456. La consommation individuelle peut varier par rapport aux valeurs spécifiées dans le tableau, en raison des différences de pression et de température de l’alimentation en eau, de la charge et du type de linge.

* ** ***

Chrono 30 3,0 30 0,20 0:15

L’affichage du temps résiduel peut différer des valeurs fournies dans le tableau, car il dépend des conditions d’utilisation de votre habitation. Pour réduire la température de l’eau, un peu d’eau froide est ajoutée à la fin du cycle de lavage, avant la vidange de la cuve. Programme de référence pour l’étiquette énergétique (avec séparateur du bac à produits retiré pour l’utilisation de lessive en poudre).

VERSEZ LE DÉTERGENT, FERMEZ LE HUBLOT ET SÉLECTIONNEZ LE PROGRAMME

Chargez le linge, fermez le hublot et versez le détergent comme indiqué sur la page de garde et comme décrit au chapitre “Détergents et produits additifs” de votre notice d’utilisation (si nécessaire, retirez le séparateur du bac à produits pour l’utilisation de lessive en poudre).

1. Tournez le

2. Il est possible de modifier la

3. Le voyant de la

sélecteur de programme

La durée du programme en heures et minutes et la température prédéfinie s’affichent. La touche

touche “Température”.

vitesse d’essorage

régler une autre vitesse d’essorage, appuyez sur la touche “Essorage variable”.

jusqu’au programme désiré.

“Départ (Pause)”

température

en appuyant sur la

prédéfinie s’allume ; pour

SÉLECTION DE L’OPTION DÉSIRÉE

Appuyez sur la touche de(s) option(s) souhaitée(s) - le voyant correspondant s’allume. Si la combinaison du programme et des options supplémentaires n’est pas possible, le voyant s’éteint automatiquement. Les combinaisons d’options qui ne sont pas compatibles sont automatiquement désélectionnées.

Tou ch e “ E co ”

• En modifiant le profil de température et en allongeant légèrement le temps de lavage, vous obtiendrez un excellent résultat de lavage et réduirez simultanément la consommation énergétique.

Tou ch e “ P ré la v ag e ”

• Uniquement pour le lavage du linge particulièrement sale (sable, salissures grossières, par exemple). La durée du cycle est augmentée d’environ 15 minutes.

• Si vous sélectionnez l’option “Prélavage”, n’utilisez pas de détergent liquide dans le compartiment de lavage principal.

clignote.

Charge

(kg)

Eau

Électricité

(l)

Touche “Rinçage plus”

• La quantité d’eau est augmentée et le cycle de rinçage est allongé.

• Particulièrement conseillée dans les régions possédant une eau extrêmement douce, pour le linge des bébés et des personnes allergiques.

Touche “Repassage facile”

• Le linge est moins froissé grâce à l’augmentation de la quantité d’eau et à un essorage plus délicat.

Touche “Arrêt cuve pleine”

• Appuyez sur cette touche si vous désirez remettre l’essorage à plus tard ou vidanger sans essorer.

• Le linge restera dans la dernière eau de rinçage sans essorage pour éviter qu’il ne se froisse et ne déteigne.

• Ne laissez pas le linge tremper trop longtemps en “Arrêt cuve pleine”.

• Le programme “Arrêt cuve pleine” s’arrête lorsque le voyant “Arrêt cuve pleine” clignote sur l’indicateur de déroulement du programme ; la touche clignoter.

Pour annuler l’option “Arrêt cuve pleine” :

• Si vous désirez vidanger seulement sans essorer : appuyez sur la touche

• Si vous désirez essorer le linge : Appuyez sur la touche “Essorage variable” pour sélectionner la vitesse d’essorage souhaitée, puis sur la touche

Tou ch e “ E ss o ra ge v ar i ab le ”

• Une vitesse d’essorage maximum est attribuée automatiquement à chaque programme.

• Appuyez sur cette touche pour définir une autre vitesse d’essorage.

• Si vous sélectionnez la vitesse d’essorage “0”, l’essorage final est annulé, mais les essorages intermédiaires à vitesse maximale se poursuivent pendant le rinçage. L’eau est seulement vidangée.

(kWh)

2,10 2:10

0,85 1:35

“Départ (Pause)”

Durée approx. du programme

(heures : minutes)

“Départ (Pause)”

pour démarrer le cycle de vidange.

pour lancer le cycle d’essorage.

se met également à

DÉPART DIFFÉRÉ

La touche “Départ différé” permet au consommateur de démarrer la machine à un moment précis, par exemple, la nuit pour bénéficier de tarifs plus avantageux. N’utilisez pas de détergent liquide si vous avez activé la fonction “Départ différé”.

• Sélectionnez le programme, la température et les options désirées.

• Appuyez sur la touche “Départ différé” pour obtenir un départ différé de 1 à 23 heures ; la touche

• Appuyez sur la touche temps différé démarre. Le voyant de la touche cesse de clignoter et reste allumé ; le voyant de la touche Départ différé clignote jusqu’au démarrage du programme.

• Dès que le programme démarre, le temps du départ différé est remplacé à l’affichage par le temps résiduel du programme, et le voyant de la touche “Départ différé” s’éteint.

• Après avoir appuyé sur la touche possible de changer le nombre d’heures présélectionné en appuyant à nouveau sur la touche “Départ différé”.

Pour annuler la fonction “Départ différé” ..avant d’appuyer sur la touche “Départ (Pause)” :

• Tournez le sélecteur de programme sur une autre position ou appuyez sur la touche

..après avoir appuyé sur la touche “Départ (Pause)” :

• Appuyez sur la touche de l’écran ; appuyez à nouveau sur la touche pour faire immédiatement démarrer le programme sélectionné.

“Départ (Pause)”

“Annulation/Vidange”

“Départ (Pause)”

; le compte à rebours du

“Départ (Pause)”

: le temps restant disparaît

“Départ (Pause)”

clignote.

“Départ (Pause)”

, il est

DÉMARRAGE DU PROGRAMME

Ouvrez le robinet et appuyez sur la touche cesse de clignote et reste allumé. L’indicateur de déroulement du programme indique la phase du programme en cours et se déplace de gauche à droite en passant par les phases de lavage, rinçage et essorage/vidange. L’afficheur visualise le temps résiduel du programme. Le temps résiduel est recalculé dans certaines phases du programme à cause des variations de charge et de température. Dans ce cas,

animation apparaît sur l’afficheur

“Départ (Pause)”

; le voyant

une

SÉCURITÉ ENFANTS

Cette option permet d’empêcher que des enfants démarrent cycle de lavage ou modifient les réglages d’un programme en cours. Il n’est pas possible d’activer ou de désactiver cette option lorsque le sélecteur de programme est en position “Off/O”. Pour activer la “Sécurité enfants” :

• Tournez le sélecteur de programme sur un programme de lavage ou démarrez simplement un programme.

• Appuyez simultanément sur les deux boutons marqués du symbole de la clé pendant au moins 3 secondes ; un symbole de clé s’affichera brièvement à l’écran pour indiquer que l’option “Sécurité enfants” a été activée.

Chaque fois que vous modifierez le réglage d’un programme alors que l’option “Sécurité enfants” est activée, l’affichage visualisera court instant le symbole de la clé. À présent, le réglage du programme ne peut plus être modifié ; l’unique changement possible consiste à mettre le lave-linge hors tension en plaçant sélecteur de programme sur la position “Off/O”. Pour désactiver la “Sécurité enfants” :

• Appuyez à nouveau simultanément sur les 2 touches marquées du symbole de la clé pendant au moins 3 secondes.

VOYANT “PORTE OUVERTE”

Avant de démarrer un programme et au terme d’un programme, le voyant est allumé pour indiquer que le hublot peut être ouvert. Tant qu’un programme de lavage est en cours, le hublot reste verrouillé et ne peut en aucun cas être forcé. Si vous devez absolument l’ouvrir avant la fin d’un programme, consultez le chapitre “Annulation (RàZ) d’un programme avant la fin”.

VOYANTS ROUGES

Voyant “Service”

Le voyant “Service” peut s’allumer en cas d’anomalie de fonctionnement d’un composant électrique. Consultez le chapitre “Diagnostic rapide” dans la notice d’utilisation ; si le problème persiste, contactez le Service Après-vente.

“Arrivée d’eau”

L’eau n’entre que lentement ou pas du tout. Ouvrez le robine le voyant reste allumé, consultez le chapitre “Diagnostic Rapide” dans la notice d’utilisation.

“Nettoyage filtre”

La vidange de l’eau ne s’effectue pas. Vérifiez si le tuyau de vidange n’est pas plié ou si le filtre ne doit pas être nettoyé ; dans ce dernier cas, consultez la Notice d’utilisation (“Nettoyage du filtre”).

FIN DU CYCLE DE LAVAGE

• L’affichage visualise “Fin” et l’indicateur “Ouverture porte” s’allume.

1. Tournez le sélecteur de programme sur “Off/O”.

2. Fermez le robinet.

3. Ouvrez la porte et sortez le linge.

• Laissez la porte entrouverte pour permettre au tambour de sécher.

VOYANT DE SURDOSAGE DE DÉTERGENT

Si vous utilisez trop de détergent, un petite barre verticale s’allume à côté du symbole de surdosage sur la droite de l’afficheur à la fin du programme de lavage ; la prochaine fois, utilisez moins de détergent. Le cycle de lavage peut également être interrompu si le surdosage du détergent a provoqué une grosse quantité de mousse ; dans ce cas, l’afficheur indique “Fod” - consultez le “Diagnostic rapide” dans la notice d’utilisation pour résoudre le problème.

CHANGEMENT DE PROGRAMME ET/OU D’OPTIONS APRÈS LE DÉMARRAGE DU PROGRAMME

1. Appuyez sur la touche le programme ; le voyant clignote.

2. Sélectionnez un autre programme, une autre température, une autre vitesse d’essorage et d’autres options, si vous le souhaitez.

3. Appuyez à nouveau sur la touche s’allume et le programme se poursuit à partir de la position à laquelle le programme précédent a été interrompu. N’ajoutez pas de détergent pour ce programme.

“Départ (Pause)”

pour interrompre

RÉINITIALISATION D’UN PROGRAMME AVANT LA FIN

La touche

“Annulation/Vidange”

• Appuyez sur la touche moins 3 secondes ; “rES” s’affiche. L’eau résiduelle est vidangée avant que le hublot ne puisse être ouvert.

annule un programme avant la fin.

“Annulation/Vidange”
