Page 1

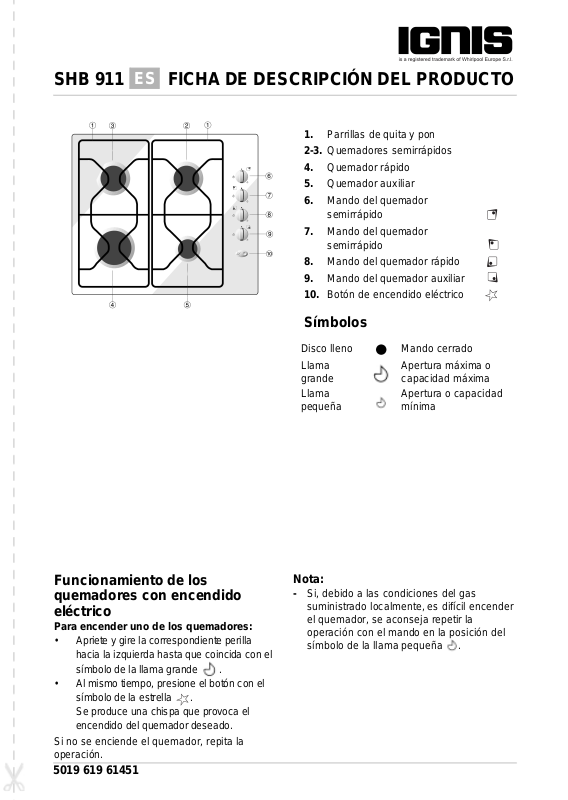

SHB 911 FICHA DE DESCRIPCIÓN DEL PRODUCTO
ES
Parrillas de quita y pon
1.
Quemadores semirrápidos
2-3.
Quemador rápido
4.
Quemador auxiliar
5.
Mando del quemador
6.
semirrápido
Mando del quemador
7.
semirrápido
Mando del quemador rápido
8.
Mando del quemador auxiliar
9.
Botón de encendido eléctrico
10.
Símbolos
Disco lleno Mando cerrado
Llama
grande
Llama
pequeña
Apertura máxima o
capacidad máxima
Apertura o capacidad
mínima
Funcionamiento de los
quemadores con encendido
eléctrico
Para encender uno de los quemadores:
• Apriete y gire la correspondiente perilla
hacia la izquierda hasta que coincida con el
símbolo de la llama grande .
• Al mismo tiempo, presione el botón con el
símbolo de la estrella .
Se produce una chispa que provoca el
encendido del quemador deseado.
Si no se enciende el quemador, repita la
operación.
5019 619 61451
Nota:
Si, debido a las condiciones del gas
-
suministrado localmente, es difícil encender
el quemador, se aconseja repetir la
operación con el mando en la posición del
símbolo de la llama pequeña .
Page 2
DIMENSIONES DE LAS SUPERFICIES DE COCCIÓN Y
DE TRABAJO
NOTA: Si se instala un extractor sobre la superficie de cocción, consulte las
instrucciones del extractor para saber cuál es la distancia correcta.
TABLA DE LOS INYECTORES CATEGORÍA II2H3+
Tipo de gas
empleado
GAS NATURAL
(Metano) G 20
GAS DE
PETRÓLEO
LICUADO
(Bomba) G 30
GAS DE
PETRÓLEO
LICUADO
(Bomba) G 31
Tipo de
quemador
rápido
semirrápido
auxiliar
rápido
semirrápido
auxiliar
rápido
semirrápido
auxiliar
Referencia
del inyector
128
94
76
85
65
50
85
65
50
Capacidad
térmica
nominal
Pcs-kW
3,00
1,65
1,00
3,00
1,65
1,00
3,00
1,65
1,00
Consumono
minal
286 L/h
157 L/h
95 L/h
218 g/h
120 g/h
73 g/h
214 g/h
118 g/h
71 g/h
Capacidad
térmica
reducida
Pcs-kW
0,60
0,35
0,30
0,60
0,35
0,30
0,60
0,35
0,30
Presión del gas
mín. nom. máx.
17 20 25
20 28-30 35
25 37 45
Tipo de gas
empleado
G 20 20 mbar 4 gas 7,30 695 L/h 14,6
G 30 28-30 mbar 4 gas 7,30 531 g/h 14,6
G 31 37 mbar 4 gas 7,30 521 g/h 14,6
Modelo Capacidad
térmica total
nominal
Pcs-kW
Consumo total
nominal
Aire necesario
para la
combustión
3
m
/h
