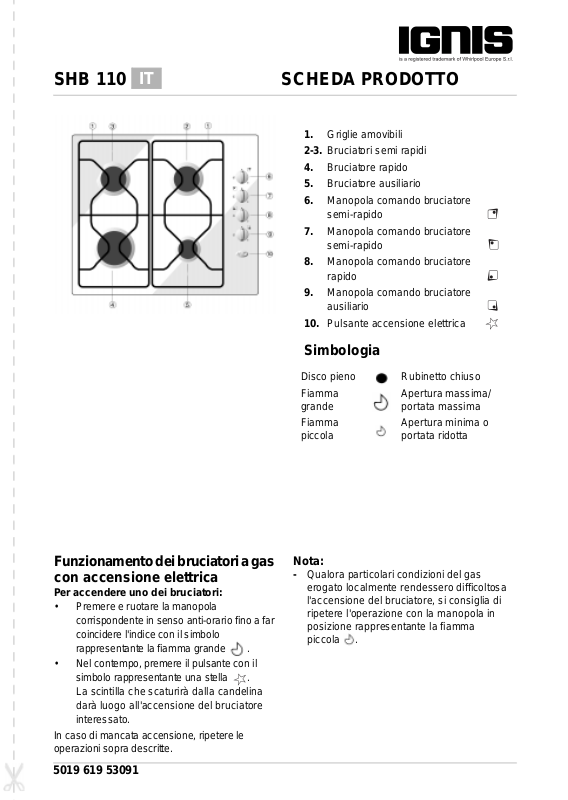

SHB 110 SCHEDA PRODOTTO
IT

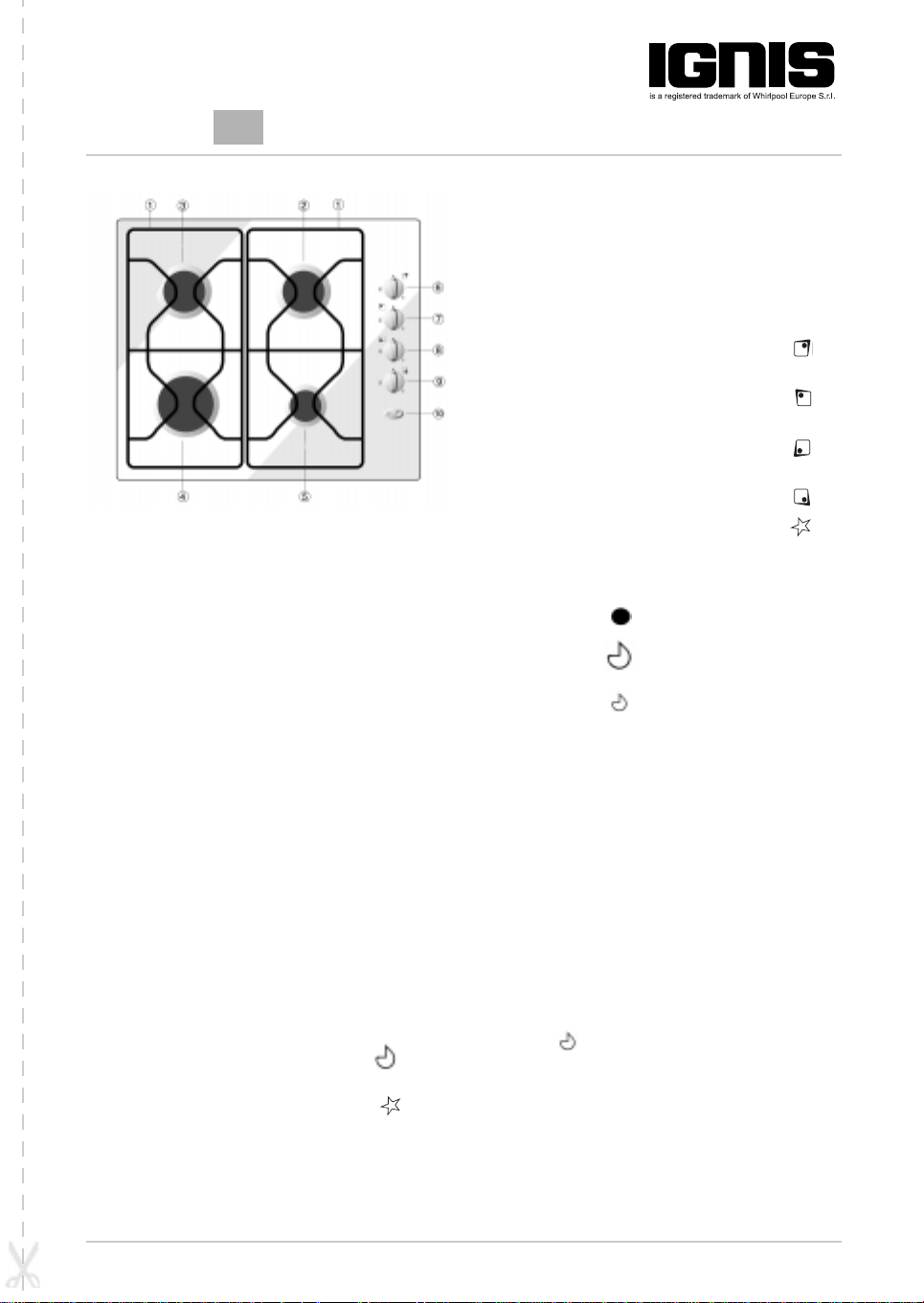

1. Griglie amovibili
2-3. Bruciatori semi rapidi
4. Bruciatore rapido
5. Bruciatore ausiliario
6. Manopola comando bruciatore
semi-rapido
7. Manopola comando bruciatore
semi-rapido
8. Manopola comando bruciatore
rapido
9. Manopola comando bruciatore
ausiliario
10. Pulsante accensione elettrica
Simbologia
Disco pieno Rubinetto chiuso
Fiamma
grande
Fiamma
piccola
Apertura massima/
portata massima
Apertura minima o
portata ridotta
Funzionamento dei bruciatori a gas
con accensione elettrica
Per accendere uno dei bruciatori:
• Premere e ruotare la manopola
corrispondente in senso anti-orario fino a far
coincidere l'indice con il simbolo
rappresentante la fiamma grande .
• Nel contempo, premere il pulsante con il
simbolo rappresentante una stella .
La scintilla che scaturirà dalla candelina
darà luogo all'accensione del bruciatore
interessato.
In caso di mancata accensione, ripetere le
operazioni sopra descritte.
5019 619 53091
Nota:
- Qualora particolari condizioni del gas
erogato localmente rendessero difficoltosa
l'accensione del bruciatore, si consiglia di
ripetere l'operazione con la manopola in
posizione rappresentante la fiamma
piccola .
Page 2

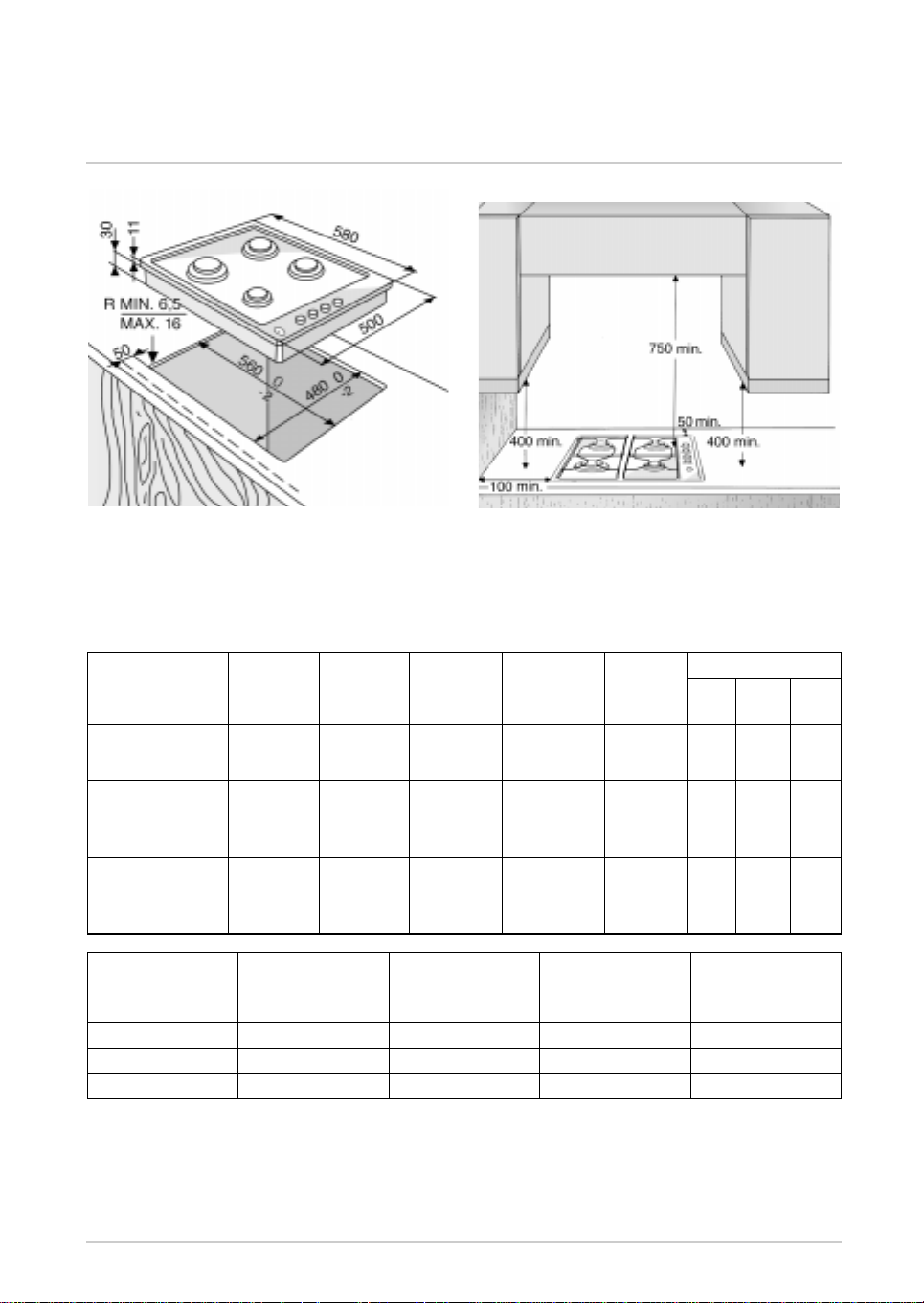

DIMENSIONI DEL PIANO DI COTTURA E DEL PIANO DI
LAVORO (mm)
NOTA: Qualora venga installata una cappa sopra il piano di cottura, consultare le
istruzioni di montaggio della cappa nelle quali è riportata la distanza
corretta da rispettare.
TABELLA INIETTORI CATEGORIA II2H3+
Tipo di gas
utilizzato
GAS NATURALE
(Metano) G20
GAS DI
PETROLIO
LIQUEFATTO
(Bombola) G30
GAS DI
PETROLIO
LIQUEFATTO
(Bombola) G31
Tipo di
bruciatore
rapido
semirapido
ausiliario
rapido
semirapido
ausiliario
rapido
semirapido
ausiliario
Marcatura
iniettore
128
94
76
85
65
50
85
65
50
Portata
termica
nominale
Pcs-kW
3,00
1,65
1,00
3,00
1,65
1,00
3,00
1,65
1,00
Consumo
nominale
286 l/h
157 l/h
95 l/h
218 g/h
120 g/h
73 g/h
214 g/h
118 g/h
71 g/h
Portata
termica
ridotta
Pcs-kW
0,60
0,35
0,30
0,60
0,35
0,30
0,60
0,35
0,30
Pressione del gas
min. nom. max.
17 20 25
20 28-30 35
25 37 45
Tipo di gas
utilizzato
G20 20 mbar 4 gas 7,30 695 l/h 14,6
G30 28-30 mbar 4 gas 7,30 531 g/h 14,6
G31 37 mbar 4 gas 7,30 521 g/h 14,6
Apparecchio
modello
Portata termica
totale nominale
Pcs-kW
Consumo totale
nominale
Aria necessaria
alla combustione
3
m
/h
