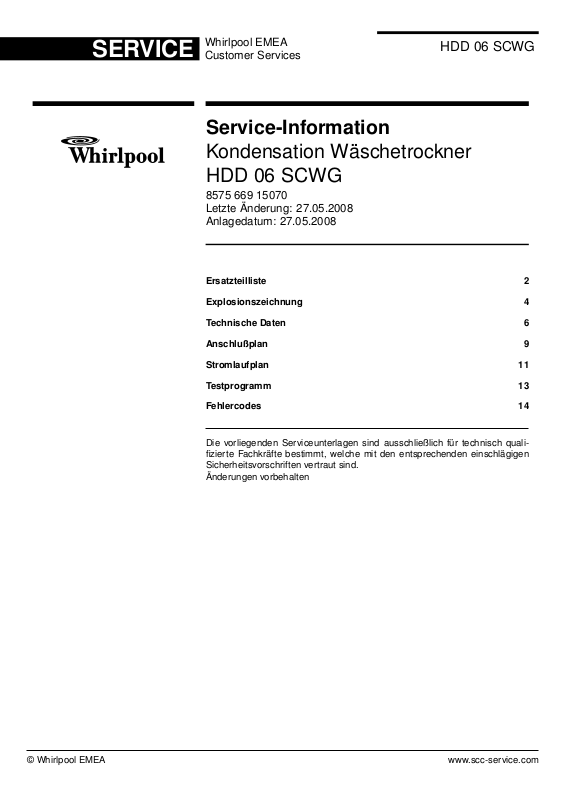

SERVICE

Whirlpool EMEA Customer Services

HDD 06 SCWG

Service-Information

Kondensation Wäschetrockner HDD 06 SCWG

8575 669 15070 Letzte Änderung: 27.05.2008 Anlagedatum: 27.05.2008

Ersatzteilliste 2

Explosionszeichnung 4

Technische Daten 6

Anschlußplan 9

Stromlaufplan 11

Testprogramm 13

Fehlercodes 14

Die vorliegenden Serviceunterlagen sind ausschließlich für technisch qualiﬁzierte Fachkräfte bestimmt, welche mit den entsprechenden einschlägigen Sicherheitsvorschriften vertraut sind. Änderungen vorbehalten

Page 2

Whirlpool EMEA

SERVICE

Customer Services

Ersatzteilliste

Pos-Nr. 12NC Beschreibung

004 0 4812 440 11701 Boden CD 011 0 4812 500 18054 Fuss 012 0 4812 528 78033 Rolle 012 1 4812 528 98003 Drehstift vorn + Rolle 012 2 4812 520 28188 Drehstift hinten

021 0 4812 440 69246 Frontblende Farbe GW 022 0 4812 440 10821 Seitenplatte GW 024 0 4812 440 11569 Rueckwand 030 0 4812 440 11504 Arbeitsplatte kurz BK EBL 053 0 4812 440 11155 Klappe EBL WH

053 2 4812 417 28103 Verschluss Sockelleiste EBL 053 4 4812 440 11171 Sockelblende EBL WH 053 5 4812 417 28102 Achse f.Klappe EBL 100 0 4812 440 11705 Tuer transparent CD WH/BK 131 1 4812 271 38354 Tuerverriegel. System+Kindersicherung

133 2 4812 417 28056 Verschluss Taschensieb 191 0 4812 466 68607 Tuerdichtung 204 0 4812 466 38014 Schutz Beruehrung 220 0 4812 418 18177 Trommel kpl. SS 223 0 4812 418 89017 Mitnehmer GW

261 0 4801 121 00168 Einschubgeh. f. Wasserbeh. 271 0 4812 358 18164 Riemen, Antrieb H7 CD RO 273 0 4812 358 18055 Spannrolle 275 0 4812 492 68129 Feder 291 0 4812 466 68561 Dichtung vorn

291 2 4812 466 68837 Dichtung hinten 301 0 4801 121 00199 Schalterleiste + Griff Schublade 303 0 4801 121 00201 Griff Schublade 331 0 4812 414 58321 Knopf Timer BK 331 3 4812 414 58307 Feder Knopf Timer

331 4 4812 414 58345 Knopf Timer Ring, silber 332 0 4812 513 18197 Drucktaste Optionen 333 0 4812 513 18196 Drucktaste Start 401 0 4812 361 18532 Motor + Luefterrad+Klammer 401 1 4812 401 18421 Klemme Motor

420 0 4812 121 18144 Kondensator 10 mF 421 0 4812 121 18284 Entstoerﬁlter 430 0 4812 360 58212 Laugenpumpe kpl. IMS 12318002104 443 0 4812 361 18537 Geblaese Rad 443 1 4812 361 18518 Luefterrad mit Klemme

443 2 4812 290 88096 Klemme Luefterrad, stainless 456 0 4812 259 28936 Heizelement 1000W X2 10A UK 490 0 4812 321 18063 Netzkabel UK 490 1 4812 321 28433 Zugentlastung + Schutz 521 0 4801 121 00198 Kontrolleinheit TINY/DOMINO B8

521 0 4812 214 70748 Kontrolleinheit TINY/DOMINO TB, unprogr. 620 0 4812 239 58061 Modul E1/7 Opt. 620 1 4812 239 58063 Modul Feuchtigkeit 631 0 4812 271 38497 Mikroschalter f. Pumpe/Riemen 631 1 4812 360 18476 Schwimmer

8575 669 15070, 27.05.2008

Seite 2 von 14

Page 3

Whirlpool EMEA

SERVICE

Pos-Nr. 12NC Beschreibung

631 2 4812 360 58093 O-Ring Schwimmer 633 0 4812 276 18523 Tuerschalter 633 1 4812 276 18422 Stift Start Reset GW 651 0 4812 134 28056 Lampe Trommelbel. kpl. 651 1 4812 134 18052 Lampe Trommelbeleuchtung

691 0 4812 259 28863 Temperaturfueh. NTC 691 1 4812 282 98014 Dichtung NTC 692 0 4812 210 58055 Halterung Sensor 692 1 4812 278 58001 Sensor 692 2 4812 210 58075 Abdeckung Sensor, Kit

707 9 4801 121 00169 Rohr Einlauf 740 0 4812 511 48417 Waermetauscher H2 741 0 4812 440 08035 Geblaese Kaltluft 741 1 4812 530 48244 Abdeckung Gebläsegehaeuse 743 0 4812 530 48683 Luftfuehrung ohne Lampe/alter Sensorh.

743 1 4812 530 49096 Heizkanal SS 743 3 4812 530 48239 Abdeckung Geblaese 743 8 4812 466 88519 Dichtung f. Geblaese 750 0 4812 418 79823 Wasserbehaelter Kondenswasser 4,3l 750 1 4812 530 28856 Wasserfuehrung

751 1 4812 418 88044 Ablaufschacht 751 2 4812 401 18472 Klemme Ablaufschacht 751 3 4812 271 18014 Abdeckung Wasserweiche 761 0 4812 480 58322 Filter 781 0 4812 530 28243 Anschlussgarnitur Kondensatablauf AMH883

783 0 4812 530 08003 Schlauch inﬂow 783 1 4812 530 08009 Schlauch reﬂow lang 783 2 4812 530 08001 Schlauch Pumpe 794 0 4812 466 88863 Dichtung Abluft, unten 794 1 4812 466 28108 Dichtung Heizungskanal

794 4 4812 466 88521 Dichtung Filter 900 2 4812 290 88099 Klammer für Heizung 900 3 4812 404 18529 Traverse Schalterleiste 903 0 4812 532 28028 Clip Kabel 910 1 4812 502 48347 Blechschraube 3,5x14

910 8 4812 502 48348 Schraube ST 4,2x11 912 4 4812 502 48015 Schraube 4,0x16-TORX 922 0 4812 532 58005 Sicherungsring 922 1 4812 532 58007 Sicherungsring 930 0 4812 492 98039 Feder f.Klappe

950 0 4812 466 48101 Filzstreifen Boden Gruppe 950 1 4812 466 88517 Dichtung Wassertank 952 3 4812 466 88522 Dichtung Sensor 962 0 4812 466 38012 Schutz Motor

Customer Services

8575 669 15070, 27.05.2008

Seite 3 von 14

Page 4

SERVICE

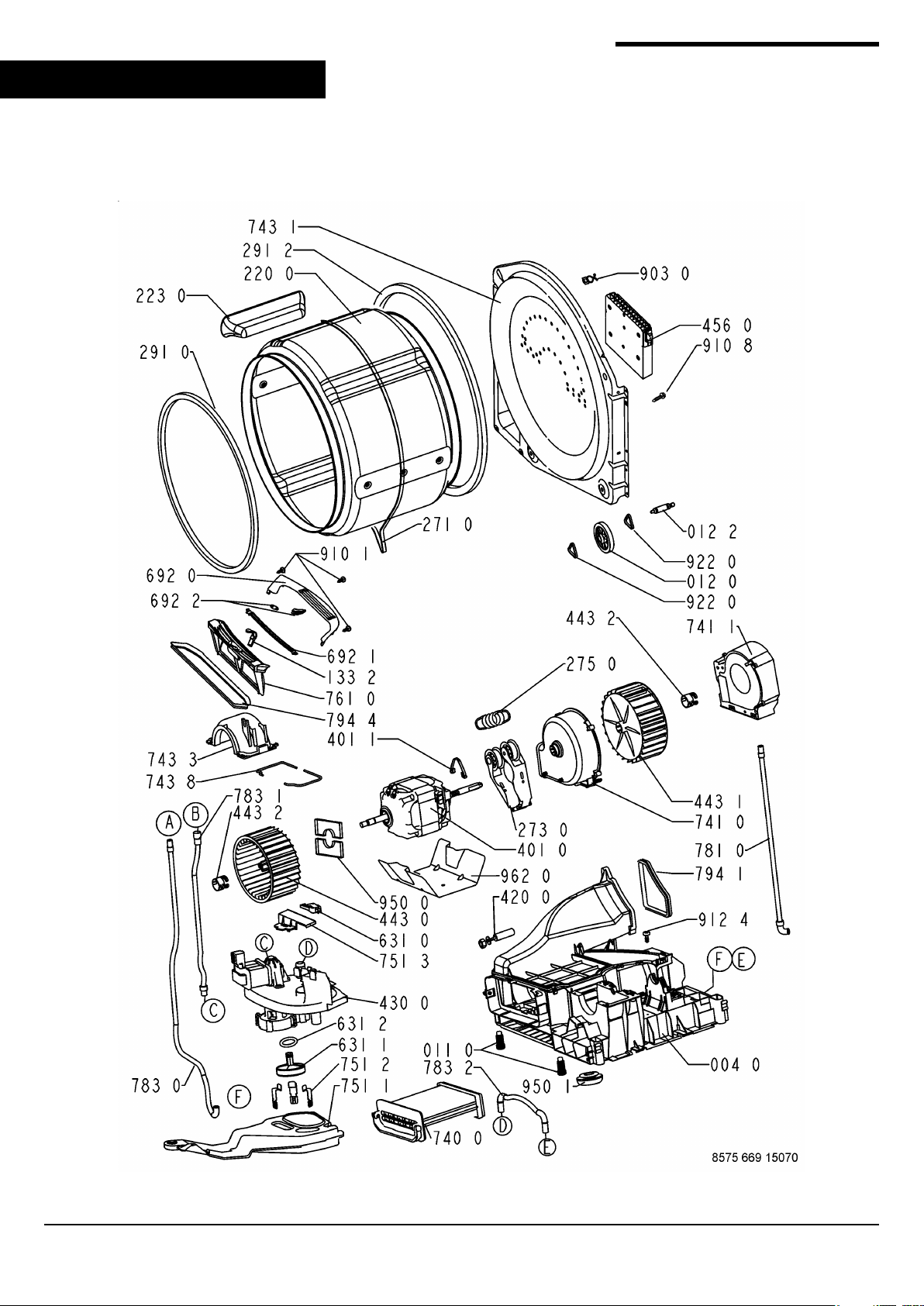

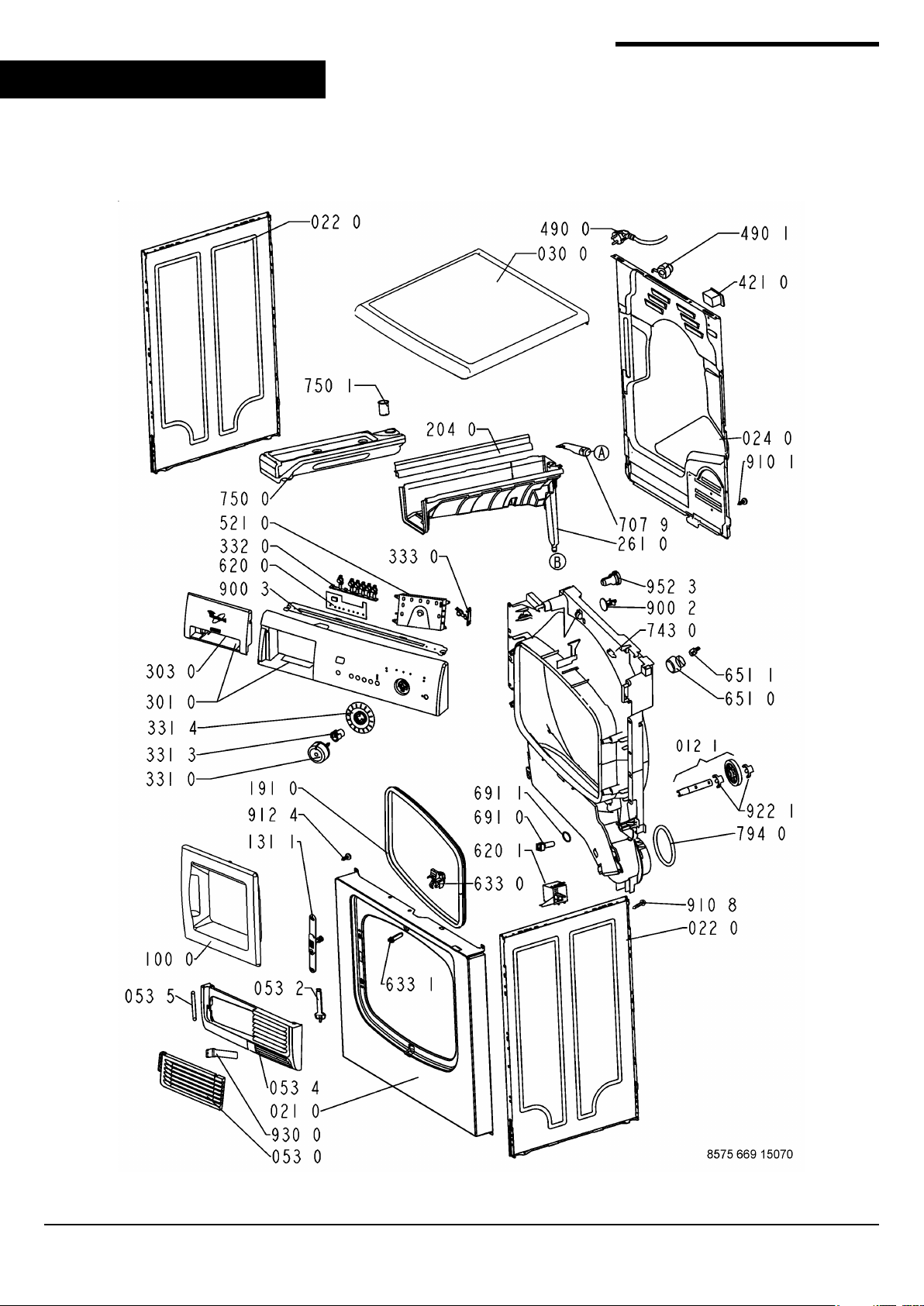

Explosionszeichnung

Whirlpool EMEA Customer Services

8575 669 15070, 27.05.2008

Seite 4 von 14

Page 5

SERVICE

Explosionszeichnung

Whirlpool EMEA Customer Services

8575 669 15070, 27.05.2008

Seite 5 von 14

Page 6

SERVICE

Technische Daten

Abmessungen + Gewicht

Abmessungen Gerät

Höhe . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . 85 cm

Breite . . .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. .59.5 cm

Tiefe . .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .60 cm

Gewicht

Netto . .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .40 kg

Elektrische Basisdaten

Spannung . . .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . 230 V ± 10%

Frequenz . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. . . .. .. .. . . .. .. .. . . .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . 50 Hz

Sicherung . .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . 13 A

Gesamtanschlusswert . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. ..2.5 kW

Whirlpool EMEA Customer Services

8575 669 15070, 27.05.2008

Seite 6 von 14

Umgebungstemperatur

Zimmertemperatur . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. . . .. .. max. . .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . 35 °C

Zimmertemperatur . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. min. . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .5 °C

Fassungsvermögen

Baumwolle . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. ..6 kg

Pﬂegeleicht . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. . 2.5 kg

Option direkt Abpumpen

Max. erlaubte Länge . .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. 2.5 m

Abpumphöhe max. . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. . . .. .. .. . . .. .. .. . . .. .. .. .. 1.0 m

Heizung

Nennspannung . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. . . .. .. .. . . .. . 230 V + 10 % / - 15 %

Gesamtleistung . .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. . . .. .. .. . . .. .. .. . . .. .. .. .2 x 1000 W ± 5 %

Widerstand NTC . .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. 1000 W . .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . 51.04 Ω

Widerstand NTC . .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. 2000 W . .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . 25.52 Ω

Thermostat Kondenstrockner

Temperatursonde NTC

Page 7

SERVICE

0 °C 34.6 kΩ 25 °C 11.5 kΩ 60 °C 3.3 kΩ 70 °C 2.4 kΩ 95 °C 1.2 kΩ 100 °C 1.0 kΩ 110 °C 0.8 kΩ 130 °C 0.5 kΩ 180 °C 0.2 kΩ

Sicherheitsthermostat . .. .. .. . . .. .. .. . . .. .. .. .. . . .. .. .. . . .. .. .. . . .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . TL

Ausschalttemperatur . .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . 190 °C ± 5 K

Antriebs- und Gebläsemotor

Whirlpool EMEA Customer Services

8575 669 15070, 27.05.2008

Seite 7 von 14

Typ . . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .1-phase asynchronous

Nennspannung . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. . . .. .. .. . . .. . 230 V + 10 % / - 15 %

Frequenz . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. . 50 ± 3 Hz

Anschlusswert . .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. 285 W

Wicklungswiderstand

Hauptwicklung . .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . (2 - 3) . .. .. .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. . . 19 Ω

Hilfsspule . .. .. .. . . .. .. .. . . .. .. .. . . .. .. .. .. . . .. .. .. . . (3 - 4) . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. 18 Ω

Kondensatpumpe

Typ . .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. 1-phase synchronous

Nennspannung . .. .. .. . . .. .. .. . . .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. 220 - 240 V + 10 % / - 15 %

Frequenz . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. . . .. .. .. . . .. .. .. . . .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . 50 Hz

Widerstand . .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. (25 °C) . .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. 450 Ω

Anschlusswert . . .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . 14 ± 2 W

Förderleistung . .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. . . .. .. .. . . .. .. .. . . .. .. .. .. . . .. .. .. . . .. .. .. . . .. .. .. 2.6 l/min

Microschalter

Nennspannung . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. . . .. .. .. . . .. . 230 V + 10 % / - 15 %

Frequenz . .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. 50/60 Hz

Strombelastbarkeit . . . .. .. .. . . .. .. .. . . .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . 16 A

Türschalter

Nennspannung . .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . 12 V

Strom max. . .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. . . .. .. .. . . .. .50 mA

Elektronikmodul

Typ . . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. . . .. .. .. . . .. .. .. . . .. .. .. .. . . .. .. .. . . .. .. .. . . .. .. TINY/DOMINO

Nennspannung . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. . . .. .. .. . . .. . 230 V + 10 % / - 15 %

Frequenz . .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. 50/60 Hz

Page 8

SERVICE

Feuchtigkeitsanzeigemodul

Nennspannung . .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . . .. .. .. .. .. .. .. .. . . .. .. .. . 24 V

Whirlpool EMEA Customer Services

8575 669 15070, 27.05.2008

Seite 8 von 14

Page 9

SERVICE

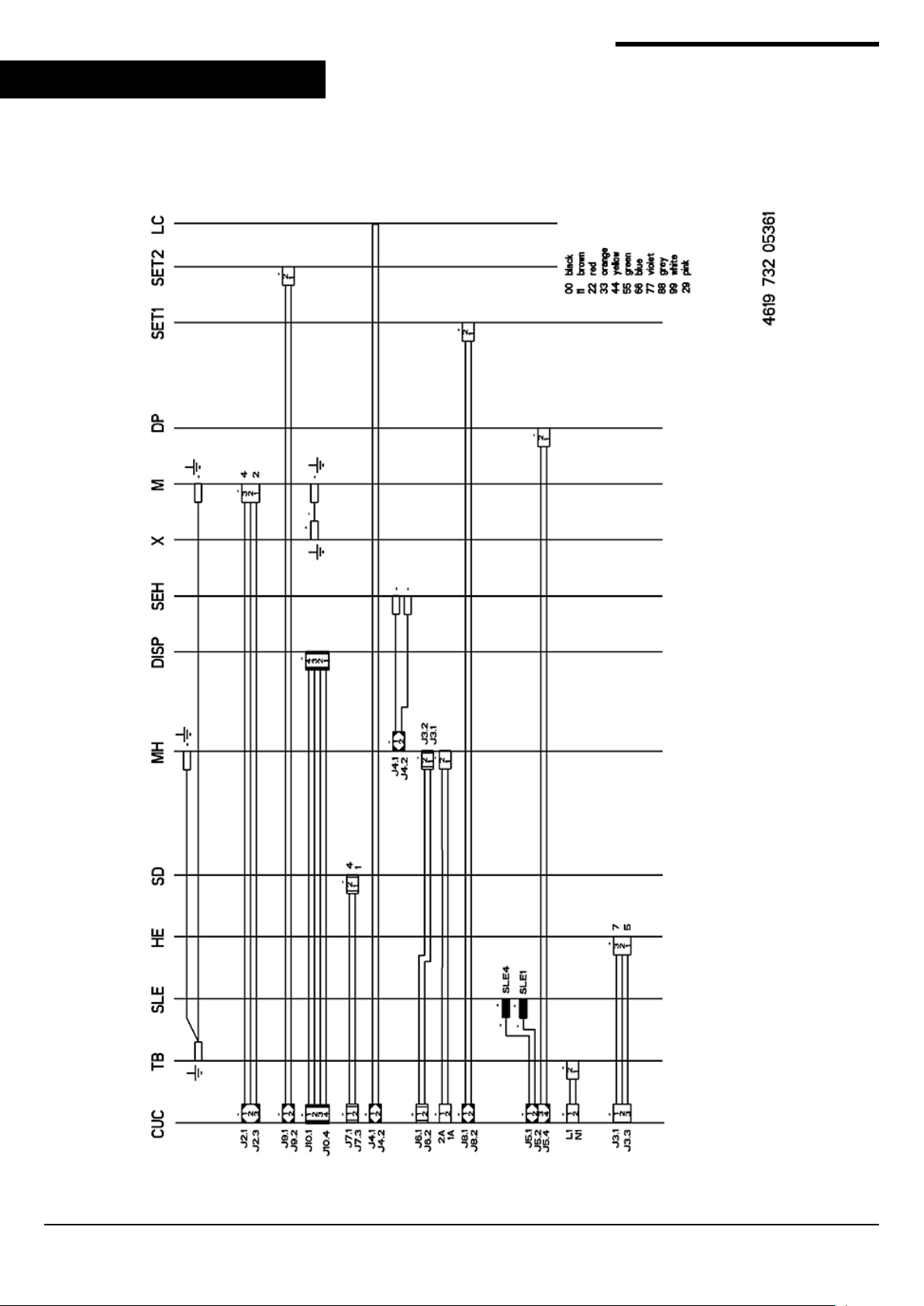

Anschlußplan

Whirlpool EMEA Customer Services

8575 669 15070, 27.05.2008

Seite 9 von 14

Page 10

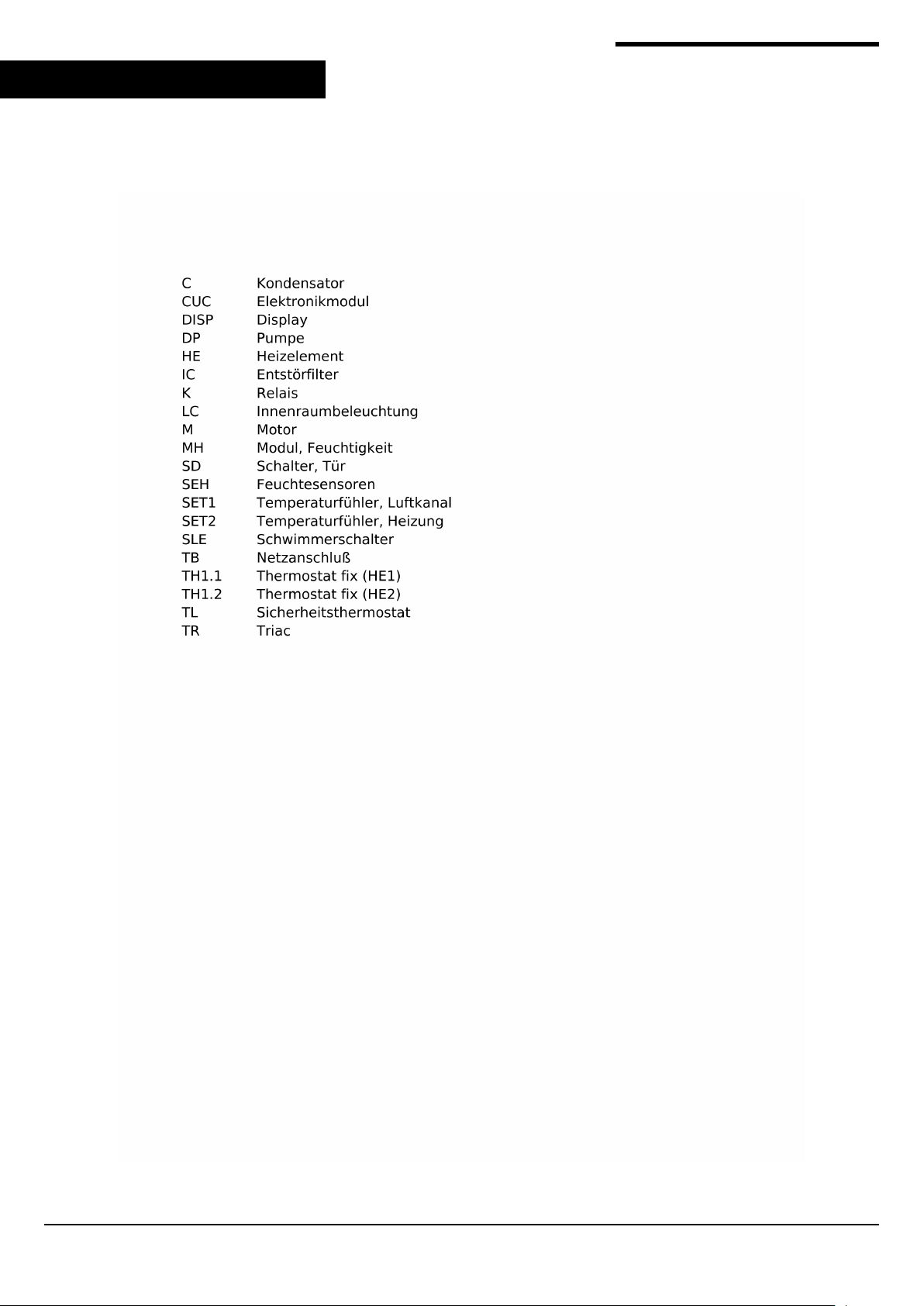

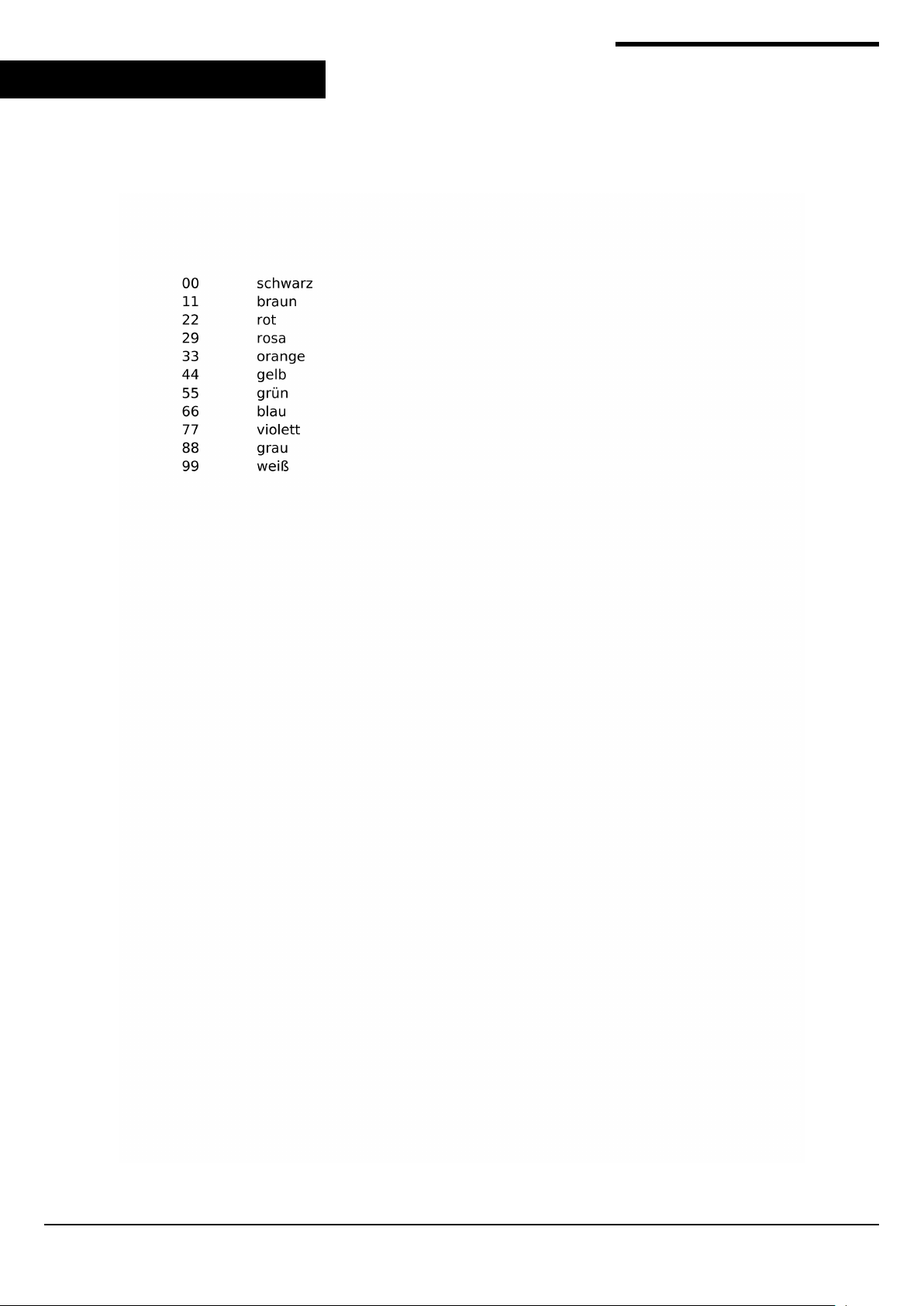

Legende

SERVICE

Whirlpool EMEA Customer Services

8575 669 15070, 27.05.2008

Seite 10 von 14

Page 11

SERVICE

Stromlaufplan

Whirlpool EMEA Customer Services

8575 669 15070, 27.05.2008

Seite 11 von 14

Page 12

Legende

SERVICE

Whirlpool EMEA Customer Services

8575 669 15070, 27.05.2008

Seite 12 von 14

Page 13

SERVICE

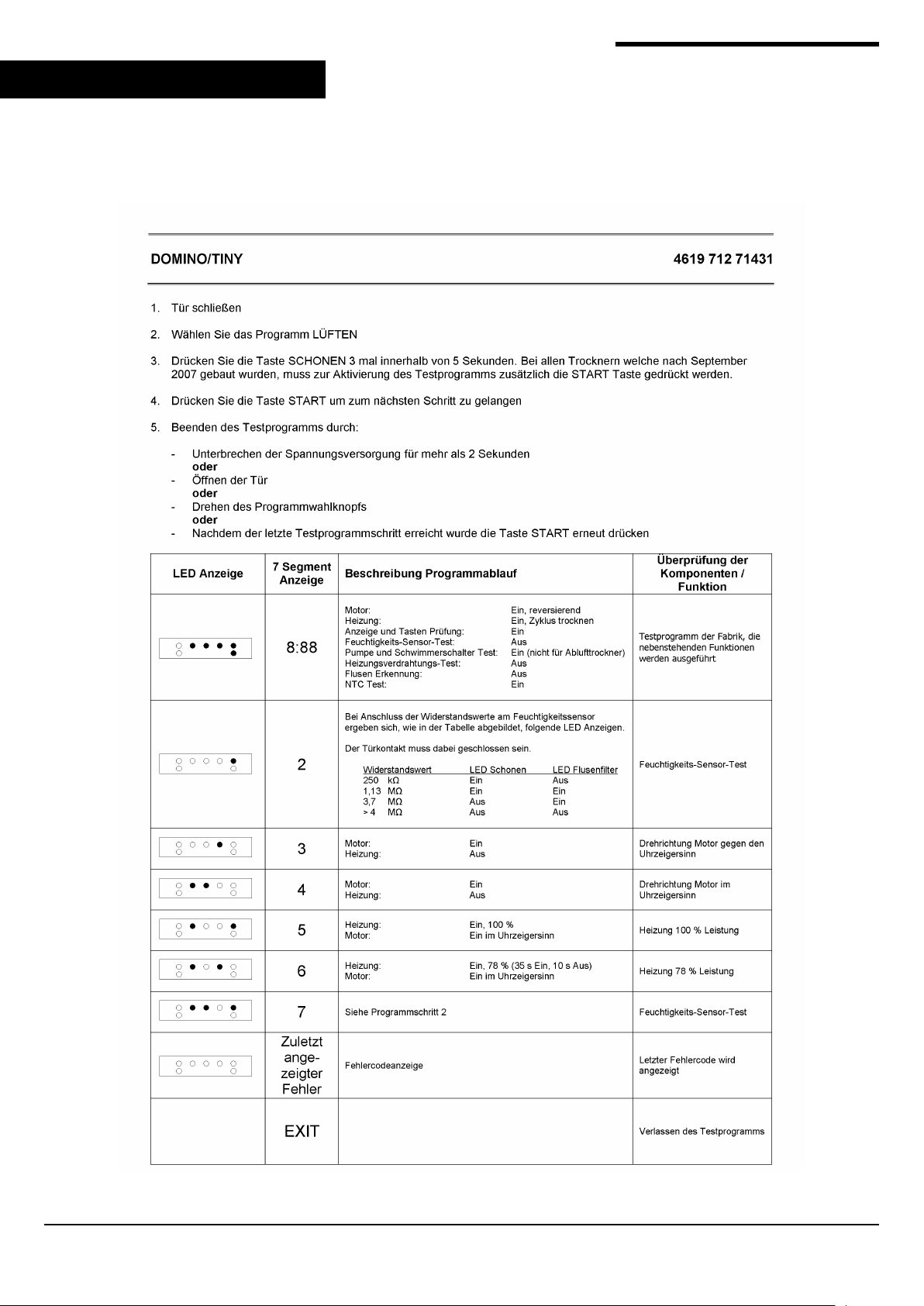

Testprogramm

Whirlpool EMEA Customer Services

8575 669 15070, 27.05.2008

Seite 13 von 14

Page 14

SERVICE

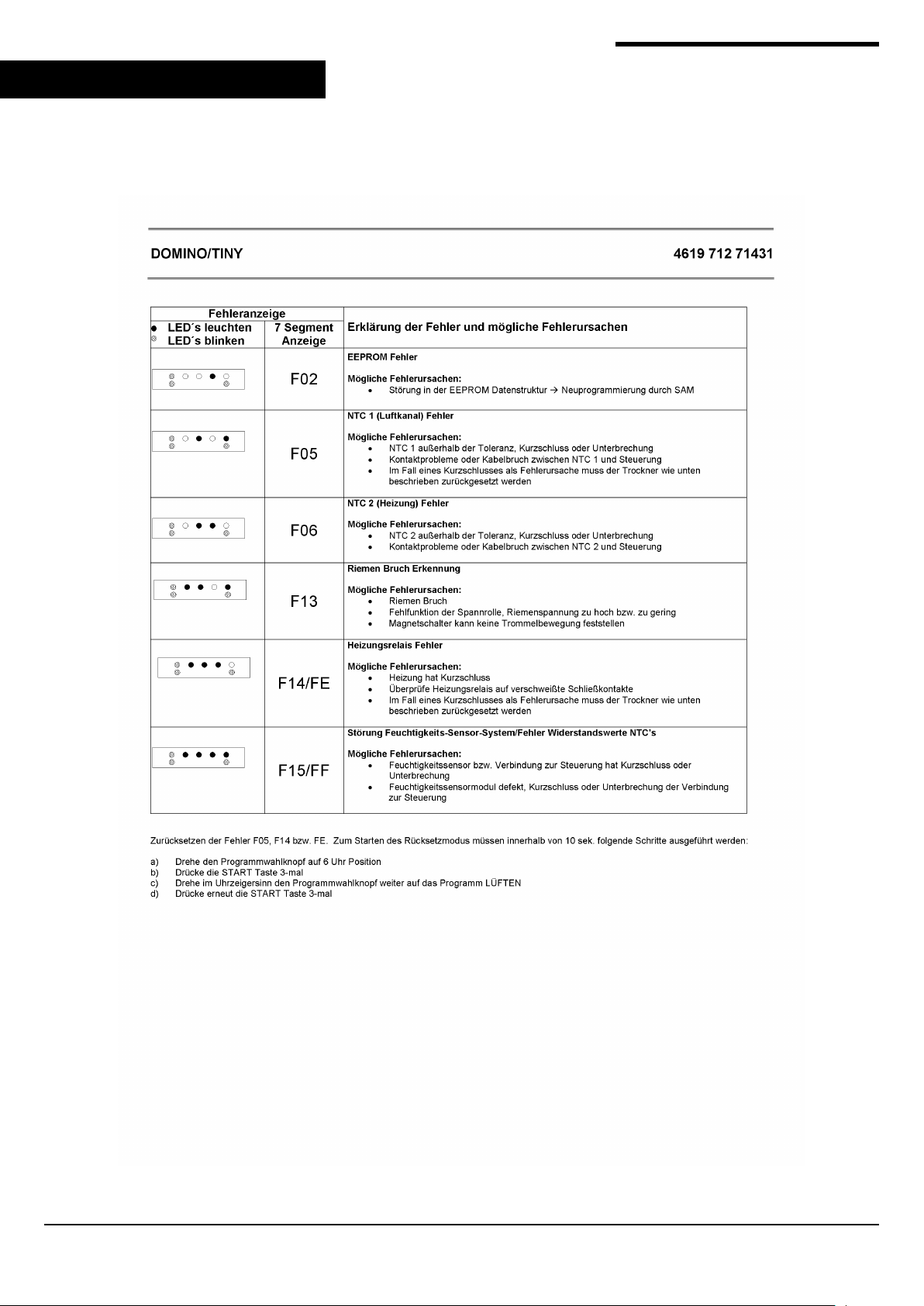

Fehlercodes

Whirlpool EMEA Customer Services

8575 669 15070, 27.05.2008

Seite 14 von 14
