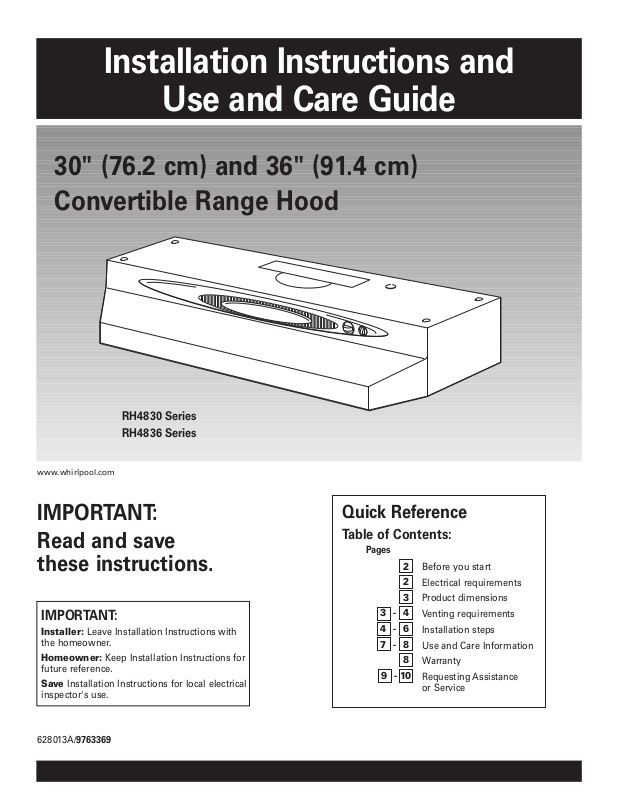

Whirlpool RH4830, RH4836 User Manual [fr, en]

Installation Instructions and

Use and Care Guide

IMPORTANT:
Read and save

these instructions.

IMPORTANT:

Installer: Leave Installation Instructions with
the homeowner.

Homeowner: Keep Installation Instructions for
future reference.

Save Installation Instructions for local electrical
inspector's use.

628013A/9763369

RH4830 Series
RH4836 Series

www.whirlpool.com

Quick Reference

Table of Contents:

Pages

Before you start
Electrical requirements

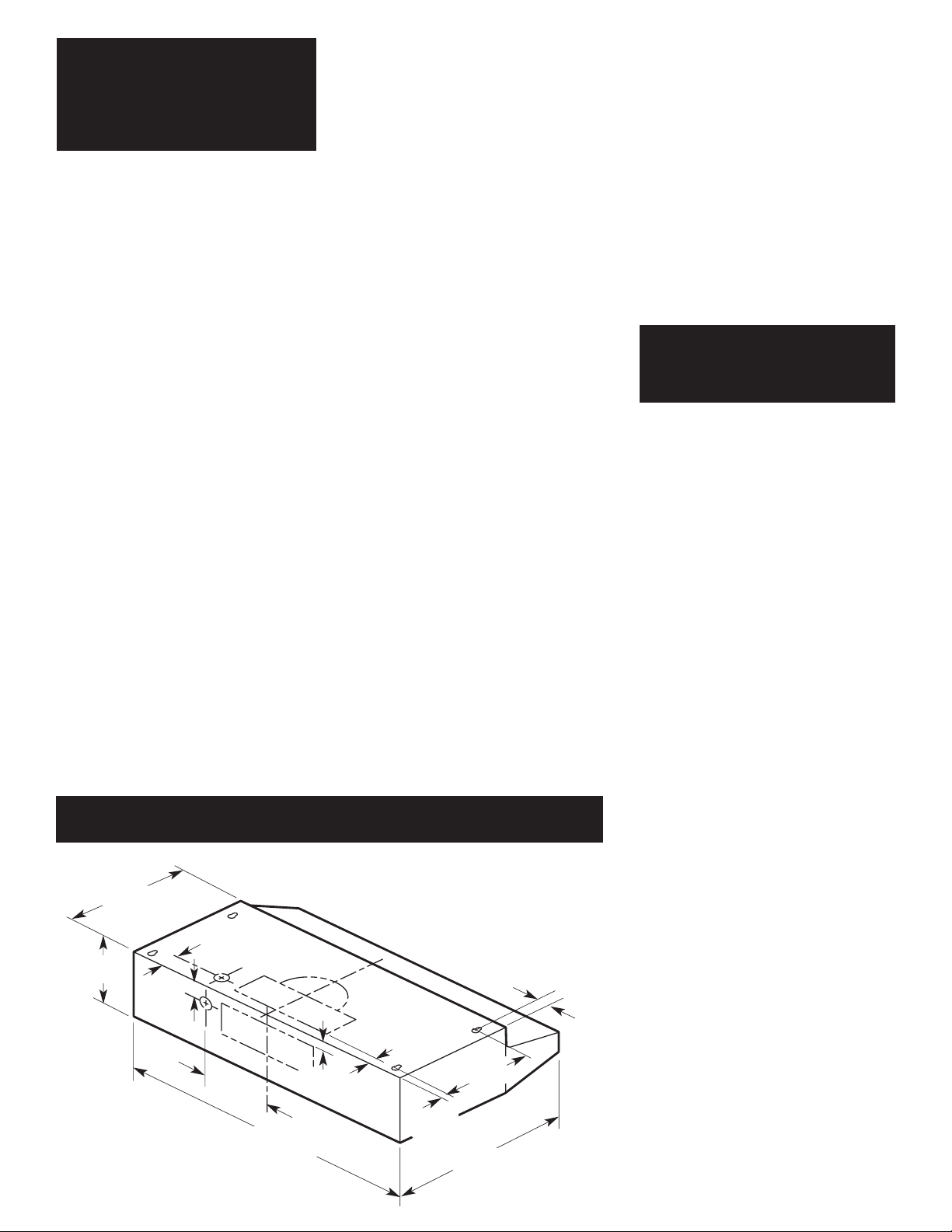

Product dimensions
Venting requirements
Installation steps

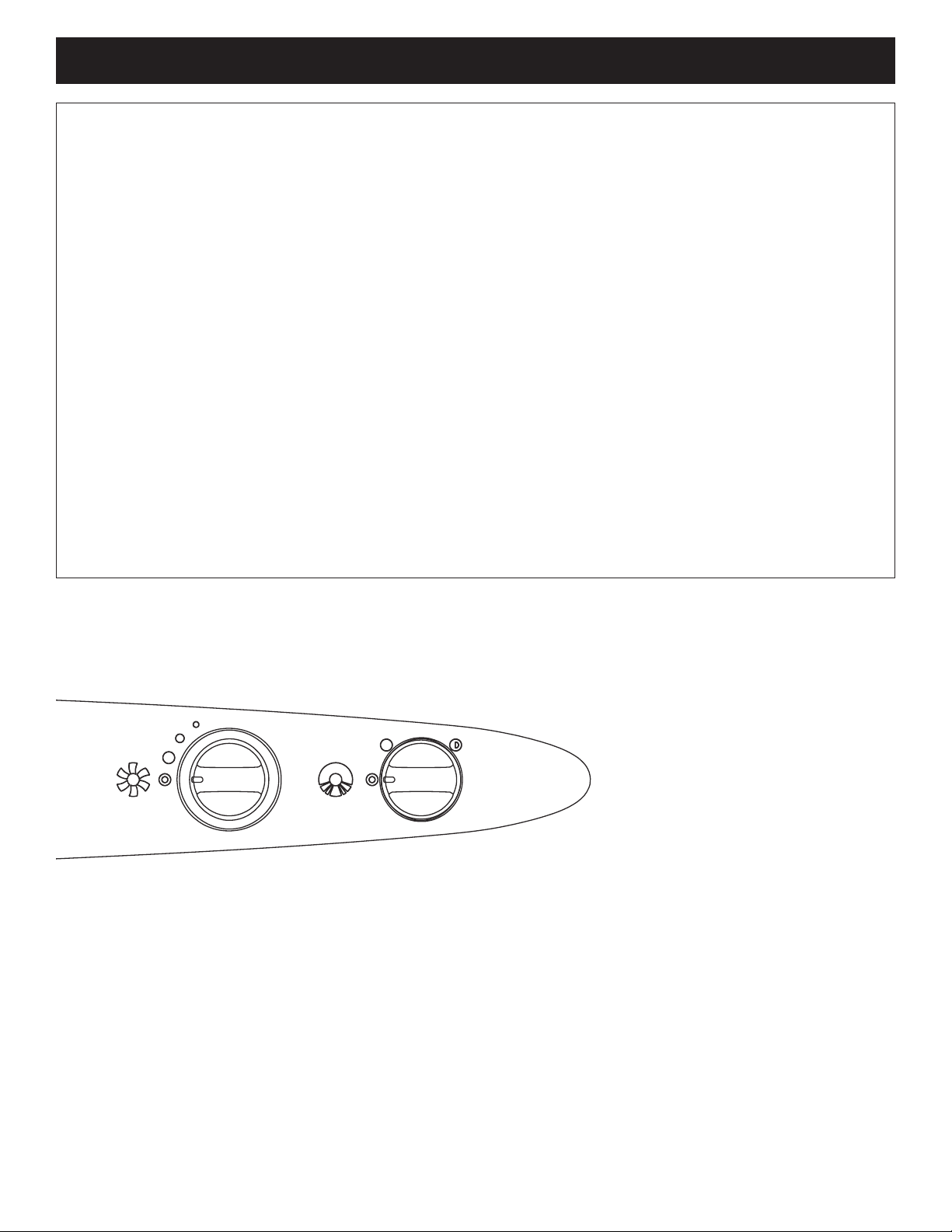

Use and Care Information
Warranty
Requesting Assistance

or Service

2

2

3

3 - 4

4 - 6

7 - 8

8

9- 10

30" (76.2 cm) and 36" (91.4 cm)
Convertible Range Hood

2

Before you start...

Proper installation is your
responsibility. Make sure you have
everything necessary for correct
installation. It is the responsibility of
the installer to comply with the
clearances specified.

Check the location where the range
hood will be installed. The location
should be away from strong draft
areas, such as windows, doors, and
strong heating vents.

Mobile home installation

The installation of this range hood
must conform to the Manufactured
Home Construction Safety
Standards, Title 24 CFR, Part 328
(formerly the Federal Standard for
Mobile Home Construction and
Safety, Title 24, HUD, Part 280) or
when such standard is not
applicable, the Standard for
Manufactured Home Installation
1982 (Manufactured Home Sites,
Communities and Setups) ANSI
A225.1/NFPA 501A*, or latest edition,
or with local codes.

Important: Observe all governing
codes and ordinances.

This is the safety alert symbol.
This symbol alerts you to

potential hazards that can kill
or hurt you and others. All safety
messages will follow the safety alert
symbol and either the word “DANGER”
or “WARNING”. These words mean:

You can be killed or seriously injured
if you don’t follow instructions.

DANGER

WARNING

Your safety and the safety of

others is very important.

We have provided many important
safety messages in this manual and
on your appliance. Always read and
obey all safety messages.

All safety messages will tell you what
the potential hazard is, tell you how to
reduce the chance of injury, and tell
you what can happen if the
instructions are not followed.

You can be killed or seriously injured
if you don’t immediately

follow

instructions.

Tools and
materials needed
for installation:

WARNING — TO REDUCE THE
RISK OF FIRE, ELECTRIC
SHOCK, OR INJURY TO
PERSONS, OBSERVE THE
FOLLOWING:

Installation work and electrical
wiring must be done by qualified
person(s) in accordance with all
applicable Codes and Standards,
including Fire Rated Construction.
Sufficient air is needed for proper
combustion and exhausting of
gases through the flue (chimney)
of fuel burning equipment to
prevent back drafting. Follow the
heating equipment
manufacturer’s guideline and
safety standards such as those
published by the National Fire
Protection Association (NFPA),
and the American Society of
Heating Refrigeration and Air
Conditioning Engineers
(ASHRAE), and the local code
authorities.

When cutting or drilling into wall or
ceiling, do not damage electrical
wiring and other hidden utilities.

Ducted fans must always be
vented to the outdoors.

WARNING — To reduce the risk
of fire, use only metal ductwork.

This unit must be grounded.

• flat blade
screwdriver

• pliers

• drill

• ruler

• 1-1/4" (3.0 cm)
drill bit

• 1/8" (or 3 mm) drill
bit for pilot holes

• pencil

Parts supplied:

• aluminum mesh filter

• baffle plate (vented installations)

• 3-1/4" x 10" (8.3 x 25.4 cm) damper/vent
connector

• parts bag

• 7" (17.8 cm) round adapter

• compass or 8"
(20.3 cm) circle
template

• metal snips

• keyhole saw

• saber saw

• duct tape

• 7" (17.8 cm) round
damper if using
7" (17.8 cm) round
vent system

Electrical
requirements

Important: Observe all governing
codes and ordinances.

It is the customer’s responsibility:

• To contact a qualified electrical
installer.

• To assure that the electrical
installation is adequate and in
conformance with National
Electrical Code, ANSI/NFPA 70
— latest edition*, or CSA
Standards C22.1-94, Canadian
Electrical Code, Part 1 and
C22.2 No.0-M91 - latest
edition** and all local codes
and ordinances.

A separate ground wire must be
used. It is recommended that a
qualified electrician determine that
the ground path is adequate.

A 120-volt, 60-Hz, AC-only, fused
electrical system is required. A
separate 15-amp circuit is
recommended.

Do not ground to a gas pipe.
Check with a qualified electrician if

you are not sure range hood is
properly grounded.

Do not have a fuse in the neutral or
ground circuit.

IMPORTANT:
Save Installation Instructions for
electrical inspector’s use.

The range hood must be connected
with copper wire only.

The range hood should be
connected directly to the fused
disconnect (or circuit breaker) box
through flexible armored or
nonmetallic sheathed copper cable.
A U.L.- or C.S.A.-listed strain relief
must be provided at each end of the
power supply cable. Wire sizes
(COPPER WIRE ONLY) and
connections must conform with the
rating of the appliance as specified
on the model/serial rating plate.

This hood is factory set for vented
installations. For non-vented

installations, purchase Filter Kit
No. 4396388 from your dealer.

Cabinets with recessed bottoms:

• 2, 2" (5.8 cm) wide filler strips. Length and
thickness determined by recess dimensions.

• 4 wood screws or flat head machine screws
with washers and nuts to attach filler strips.

For vented installations, you also need:

3

Product dimensions

Venting requirements

29-7/8" (75.9 cm) model: RH4830
35-7/8" (91.1 cm) model: RH4836

7-1/2"

(19.1 cm)

1-1/2"

(3.8 cm)

1/2"

(12.7 mm)

1"

(2.5 cm)

6"

(15.2 cm)

9"

(22.9 cm)

12"

(30.5 cm)

3/4"

(1.9 cm)

2"

(5.1 cm)

17-1/2"

(43.2 cm)

Wire sizes must conform to the
requirements of the National
Electrical Code ANSI/NFPA 70 —
latest edition*, or CSA Standards
C22.1-94, Canadian Electrical Code
Part 1 and C22.2 No. 0-M91 - latest
edition** and all local codes and
ordinances.

A U.L.- or C.S.A.-listed conduit
connector must be provided at each
end of the power supply cable (at
the range hood and at the junction
box).

In U.S. only: For power cord
connected installations, a U.L.­listed range hood cord-connection
kit MUST be used. Cord kit has not
been evaluated for use in Canada.

Copies of the standards listed may be
obtained from:

* National Fire Protection Association

One Batterymarch Park
Quincy, Massachusetts 02269

** CSA International

8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575

Venting system must terminate to
the outside.

Do not terminate the vent in an attic
or other enclosed space.

Do not use four-inch (10.2 cm)
laundry-type wall caps.

Do not use plastic vent.
Vent system needed for installation

is not included.

Determine which outside venting
method needs to be used. It is
recommended that the vent
system be installed before
installing the hood.

NOTE: If a non-vented
(recirculating) installation is
desired, follow instructions on
Page 5.

The length of the vent system and
number of elbows should be kept
to a minimum to provide efficient
performance. The size of the vent
system should be uniform. Do
Not install two elbows together.
Use duct tape to seal all joints in
the vent system. Vent system can
terminate either through the roof
or wall. Use caulking to seal
exterior wall or roof opening
around exhaust hood. For the
most efficient and quiet operation,
it is recommended that the range
be vented vertically through the

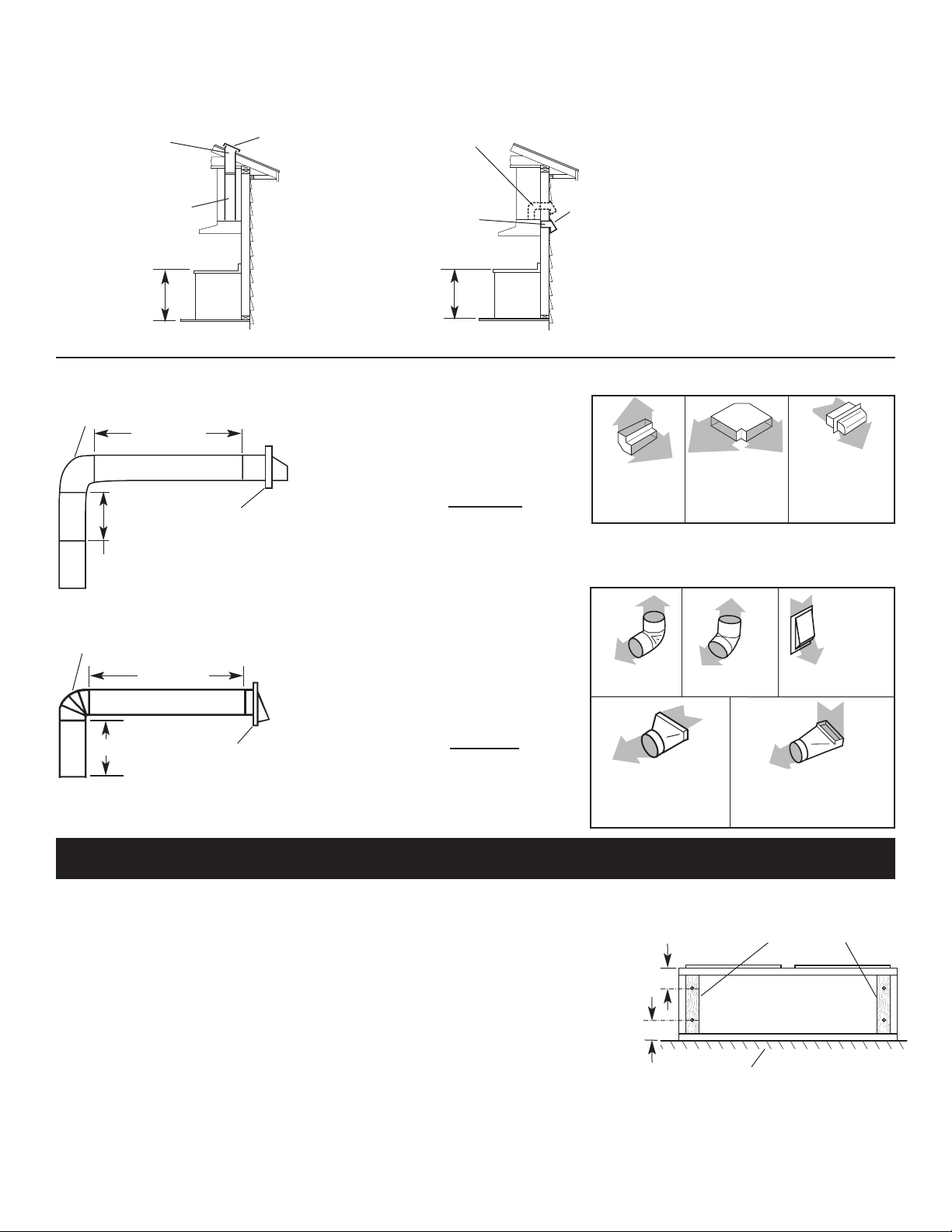

Figure 1

7" (17.8 cm) round
or 3-1/4" x 10"
(8.3 x 25.4 cm)
through roof

roof cap

24" (61.0 cm) to
30" (76.2 cm) above
cooking surface

Round vent: Use 7"
(17.8 cm) round damper
(purchased separately)

Vertical roof venting

wall
cap

3-1/4" x 10"

(8.3 x 25.4 cm)

through the wall

Horizontal wall venting

7" (17.8 cm) round
or 3-1/4" x 10"
(8.3 x 25.4 cm)
through the wall

24" (61.0 cm) to
30" (76.2 cm) above
cooking surface

Figure 2

Recommended vent length

Use 3-1/4" x 10" (8.3 x 25.4 cm)
with a maximum length of 50 ft
(15.2 m) or 7" (17.8 cm) round
vent with a maximum length of
60 ft (27.9 m) for vent system. For
best performance, use no more
than three 90° elbows. To
calculate the length of system
you need, add the equivalent feet
(meters) for each vent piece used
in the system. See the examples
on the next page.

roof through 7" (17.8 cm) round
vent system.

Figures 1 and 2 show common
venting methods and what types
of materials are needed.

1/2"

(12.7 mm)

Now start...

With range hood in kitchen.

Prepare hood
location

4

3-1/4" x 10" (8.3 x 25.4 cm) vent system

Recommended standard fittings

Maximum length = 50 ft. (15.2 m)

1 - 90° elbow = 5 ft. (1.5 m)
8 ft. (2.4 m) straight = 8 ft. (2.4 m)
1 - wall cap = 0 ft. (0 m)
Length of 3-1/4" x
10" (8.3 x 25.4 cm)
system = 13 ft. (3.9 m)

3-1/4" x 10"
(8.3 x 25.4 cm)
90° elbow =
5 ft. (1.5 m)

3-1/4" x 10"
(8.3 x 25.4 cm)
flat elbow =
12 ft. (3.7 m)

3-1/4" x 10"
(8.3 x 25.4 cm)
wall cap =

0 ft. (0 m)

2 ft.
(0.6 m)

6 ft. ( 1.8 m)

wall cap

3-1/4" x 10"
(8.3 x 25.4 cm)
elbow

7" (17.8 cm) vent system

90° elbow

wall cap

Maximum length = 60 ft. (27.9 m)

1 - 90° elbows = 5 ft.

(1.5 m)

1 - wall cap = 0 ft.

(0 m)

8 ft. (2.4 m) straight = 8 ft.

(2.4 m)
Length of 7"
(17.8 cm) system = 13 ft.

(3.9 m)

Recommended standard fittings

6 ft. (1.8 m)

2 ft. (0.6 m)

3-1/4" x 10"
(8.3 x 25.4 cm) to
7" (17.8 cm) =

4.5 ft. (1.4 m)

90° elbow =
5 ft. (1.5 m)

45° elbow =

2.5 ft. (0.8 m)

3-1/4" x 10"
(8.3 x 25.4 cm)
to 7" (17.8 cm)
90° elbow =
5 ft. (1.5 m)

7" (17.8 cm)
wall cap =
0 ft. (0 m)

Slide cardboard or hardboard under
range before moving range across
floor to prevent damaging floor
covering.

Cover countertop, cooktop or set-in
range with a thick, protective covering
to prevent damaging them.

1.

Disconnect and move
freestanding range from cabinet
opening to provide easier access
to upper cabinet and rear wall. Put
a thick, protective covering over
cooktop, set-in range or
countertop to protect from
damage or dirt.

2.

Determine which venting
method (roof or wall venting or
non-venting) you need to use. This
range hood is shipped for non­vented installation.

3.

If cabinet has recessed
bottom, add wood filler strips on
each side. Locate screws to attach
filler strips in locations shown.

wood filler strips
(recessed cabinet
bottoms only)

cabinet
bottom

wall

3"

(7.6 cm)

3"

(7.6 cm)

Prepare and install
the hood

3-1/4" x 10" (8.3 x 25.4 cm)

RECTANGULAR VERTICAL

vent system

5

4.

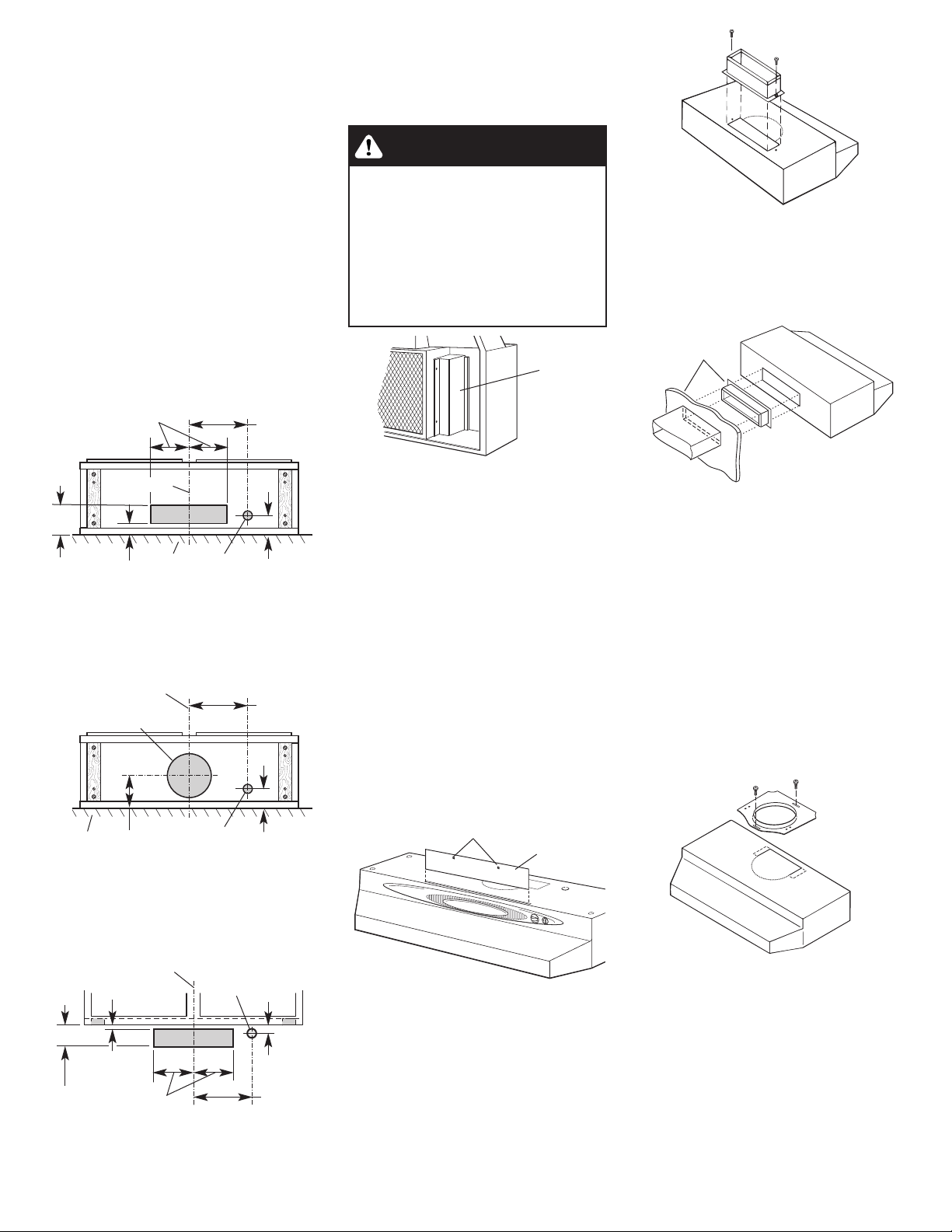

From the diagrams below,
select the diagram for your
installation.

Vented installations: Cut the vent
system and electrical wiring
access holes as required. Either
wiring hole can be used.

Non-vented installations: Cut only
the one 1-1/4" (3.2 cm) dia. wiring
access hole required. If wiring
through the top, use location
shown in VERTICAL vent systems.
If wiring through the back, use
location shown in HORIZONTAL
vent system.

5.

Remove terminal box cover.
Depending on your installation,
remove either back or top wiring
knockout.

6.

Remove the rectangular
damper/vent connector from
under the left side of hood. Set
connector and screws aside for
use if connecting to a rectangular
vent system.

For vented installations, go to
Step 7a.

For non-vented installations,
go to Step 7e.

1-1/2"
(3.8 cm)

5-1/2"
(14 cm)

centerline

wall

5-1/4"
(13.3 cm)

7-1/2"
(19.1 cm)

Insert damper/vent connection
through wall
cutout and
into vent

2"
(5.1 cm)

1-1/4"
(3.2 cm)
dia. hole

3-1/4" x 10" (8.3 x 25.4 cm)

HORIZONTAL

vent system

1/8"
(3.2 mm)

3-3/4"
(9.5 cm)

centerline

cabinet

front

5-1/4"
(13.3 cm)

7-1/2"
(19.1 cm)

3/4"
(1.9 cm)

1-1/4" (3.2 cm)
dia. hole

7" (17.8 cm)

ROUND VERTICAL

vent system

5"

(12.7 cm)

centerline

wall

7-1/2"
(19.1 cm)

2"
(5.1 cm)

1-1/4"
(3.2 cm)
dia. hole

8" (20.3 cm)
dia. hole

Excessive Weight Hazard

Use two or more people to move
and install range hood.

Failure to do so can result in
back or other injury.

WARNING

terminal
box
cover

7a.

For vented installations:

Insert the baffle plate into slot
behind grille. The locator bumps
should be at the top as shown.

Remove either top or rear
rectangular vent knockout. If
using round vent, remove both
top rectangular and semi-circular
knockouts.

7b.

Vertical rectangular vent:
Attach the damper/vent
connection with two screws as
shown.

7d.

Vertical round vent:
Fasten the round adapter to the
hood with two screws as shown.
Install round damper (purchased
separately).

7e.

For non-vented

installations:

Check that the baffle
plate has not been installed in
slot behind grille. If it has,
remove the baffle plate

7c.

Horizontal rectangular

vent: Attach damper/vent
connection to back of hood and
insert through the wall cutout and
into the horizontal vent.

Note: If the wall cap is directly
behind the vent connector, the
dampers in the wall connector
and cap MUST NOT interfere with
each other. Remove the vent
connector damper if they interfere.

bumps

baffle
plate

6

Make electrical
connection

Electrical Shock Hazard

Disconnect power before making
electrical connections.

Connect ground wire to green
ground screw in terminal box.

Failure to do so can result in
death or electrical shock.

WARNING

15.

Depress both sides of the
light lens until tabs disengage
from slots in hood and remove
lens.

Install two 40 watt (maximum)
type A-15 appliance bulbs.

Reinstall light lens. Depress both
sides of lens, insert tabs into slots
and release.

16.

For non-vented
installations: Grasp tab at front

center of filter. Push toward back
to release filter from spring clips
at front. Pull down then froward
to remove aluminum mesh filter.

Install non-vented filter
(purchased separately) by
inserting into channel at back of
compartment. Grasp tab and pull
forward so that filter snaps under
spring clips at front.

14.

Direct wiring:

Connect the white and black wires
of the power supply cable to the
white and black leads in the hood
with twist-on connectors.

Connect the power supply ground
wire to the green ground screw
inside the terminal box.

Use caulking to seal wire opening.
Replace terminal box cover.

Using a U.L.-listed power
supply cord-connection kit
(U.S. only):

Follow Power Cord Kit instructions for
connecting wiring.

To get the most efficient

use from your new range

hood, read the “Use and

Care Information” section.

Keep your Whirlpool

Installation Instructions and

Use and Care Guide close

to range hood for easy

reference.

white

green ground

screw

ground
wire

black

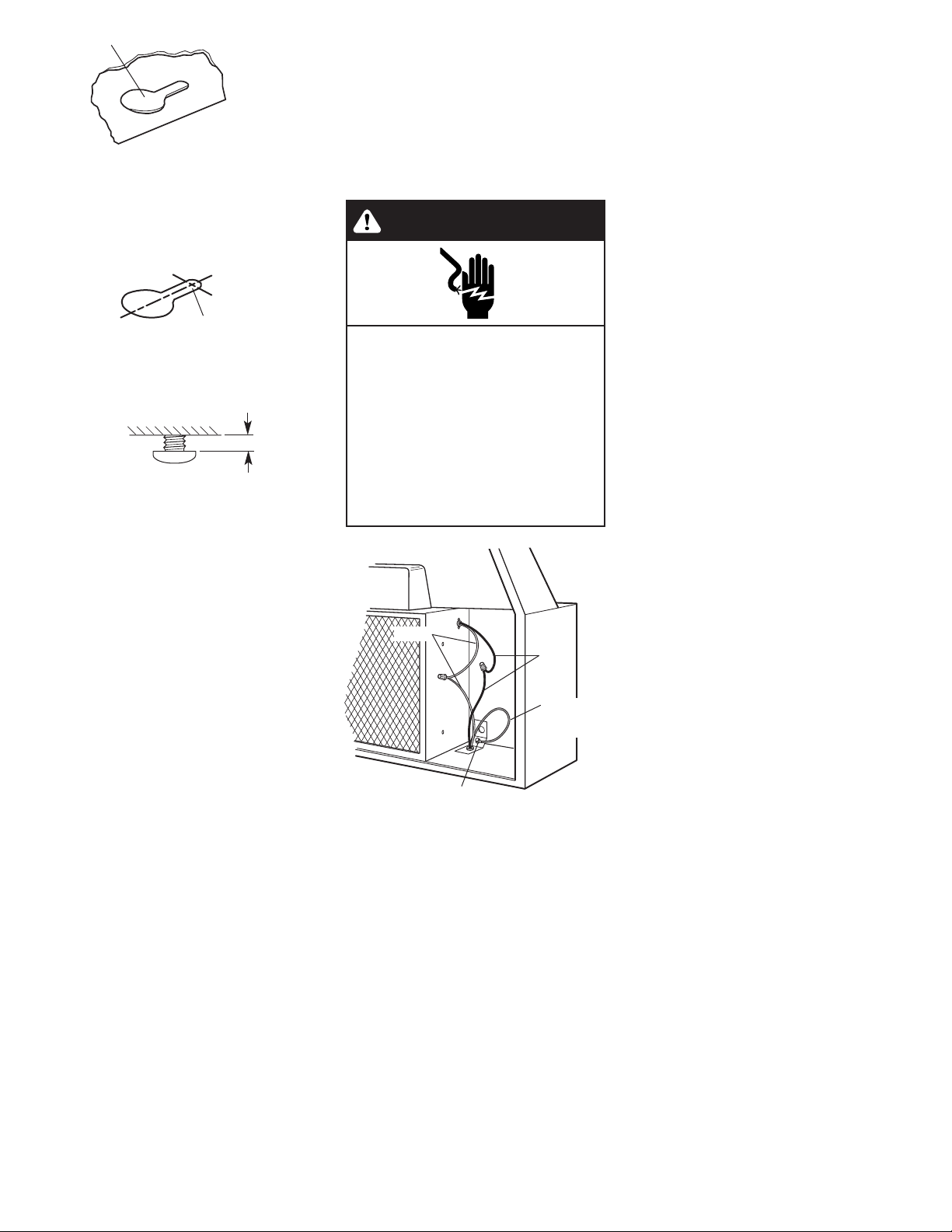

8.

Lift the range hood up under
cabinet and determine final
position. Mark on the underside
of cabinet the location of the four
keyhole mounting slots. Set
range hood aside on a protected
surface.

keyhole slot

front
of hood

9.

Use 1/8" (or 3 mm) drill bit
and drill 4 pilot holes as shown.

drill pilot hole

10. Remove the 4 hood

mounting screws from the parts bag
and install

in pilot holes. Leave
screw heads away from shim
strips about 1/4" (6.4 cm)

11. If using direct wiring, make

sure power is disconnected, and pull
about 12" (30 cm) of wire through
wall or cabinet and into opening.

12. Lift range hood into final

position, feeding electrical wire
through wiring opening. Position the
range hood so that the large end of
the keyhole slots are over the
screws. Then push the hood toward
the wall so that the screws are in the
neck of the slots. Tighten mounting
screws to cabinet, making sure
mounting screws are in narrow neck
of slots. Make sure that damper
blade, if used, rotates up and down
freely.

13. Connect ventwork to hood.

Seal joints with duct tape to make
the secure and air tight.

Note: Damper/vent connector and
round vent plate can be installed
up to 1/2" (12.7 mm) on either
side of hood center if ventwork is
off-center. In extreme off-center

1/4"

(6.4 mm)

installations, one end of the vent
connector may need to be
trimmed to clear the electrical
strain relief.

7

Use and Care Information

WARNING — To reduce the risk of
fire or electrical shock, do not use
this fan with any solid-state speed
control device.

WARNING — TO REDUCE THE
RISK OF FIRE, ELECTRIC
SHOCK, OR INJURY TO
PERSONS, OBSERVE THE
FOLLOWING:

Use this unit only in the manner
intended by the manufacturer. If you
have questions, contact the
manufacturer. Before servicing or
cleaning unit, switch power off at
service panel and lock switch power
off at service panel and lock service
panel to prevent power from being
switched on accidentally. When the
service disconnecting means
cannot be locked, securely fasten a
prominent warning device such as
a tag to the service panel.

CAUTION: For general ventilating
use only. Do not use to exhaust
hazardous or explosive materials
and vapors.

WARNING — TO REDUCE THE
RISK OF A RANGE TOP GREASE
FIRE:

Never leave surface units
unattended at high settings.
Boilovers cause smoking and
greasy spillovers that may ignite.
Heat oils slowly on low or medium
settings.

Always turn hood ON when cooking
at high heat or when cooking
flaming foods.

Clean ventilating fans frequently.
Grease should not be allowed to
accumulate on fan or filter.

Use proper pan size. Always use
cookware appropriate for the size of
the surface element.

WARNING — TO REDUCE THE
RISK OF INJURY TO PERSONS IN
THE EVENT OF A RANGE TOP
GREASE FIRE, OBSERVE THE
FOLLOWING:

SMOTHER FLAMES with a close­fitting lid, cookie sheet, or metal

tray, then turn off the burner. BE
CAREFUL TO PREVENT BURNS.
If the flames do not go out
immediately, EVACUATE AND
CALL THE FIRE DEPARTMENT.

NEVER PICK UP A FLAMING PAN
— You may be burned.

DO NOT USE WATER, including
wet dishcloths or towels — a violent
steam explosion will result. Use an
extinguisher ONLY if:

You know you have a Class ABC
extinguisher, and you already know
how to operate it.

The fire is small and contained in
the area where it is started.

The fire department is being called.
You can fight the fire with your back

to an exit.

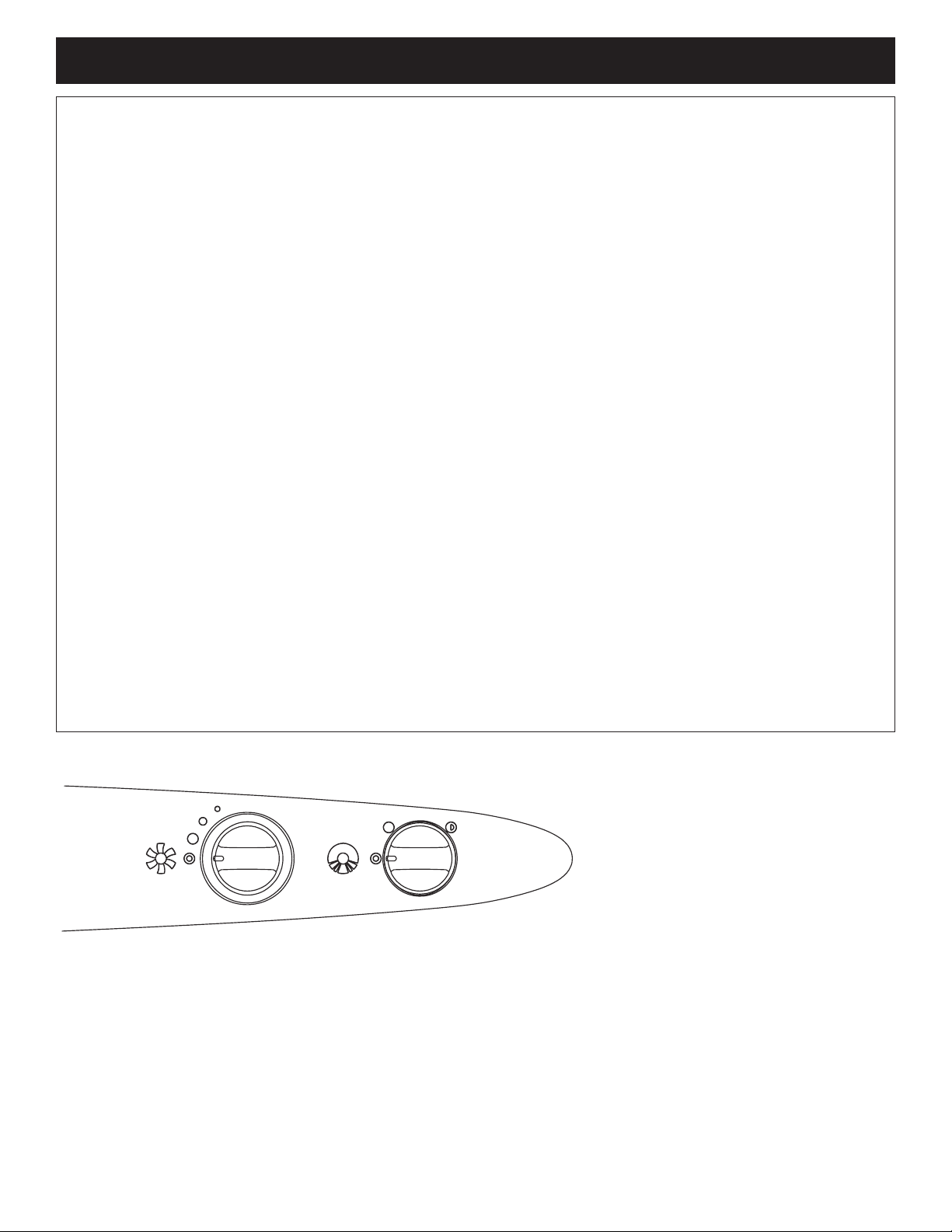

Operation

For best results, turn range hood fan on at beginning of cooking and
allow it to run until all smoke and odors are removed from room.

Operating the fan:

The FAN control is shown in the off position. To turn the fan on, rotate the
control clockwise. The fan speed will start at high. Rotating the control
clockwise will vary the speed from high to low. The speed can be changed
anytime during fan operation.

To turn on the light:

The LIGHT control is shown in the off position. For maximum lighting, rotate
the control clockwise 45°. Rotate the control clockwise another 45° for
minimum lighting.

8

Care of range
hood

Aluminum mesh filters:

Clean often using hot water and a
mild detergent. Filters are
dishwasher safe.

When it's time to replace your
aluminum filter or charcoal filter pads:

1. For model series RH4830 and

RH4836:

Order Aluminum Filter
no. 4396387.

Non-vented installations:
Order Filter kit no. 4396388.

2. Call Whirlpool's Telesales line

at 1-800-442-9991.

3. Give the Telesales
Representative the part
number needed.

4. The Representative will give
you the current price.

5. Place your order using your
Master Card

®

, Visa®or

Discover®credit card.

6. If you wish: mail a check or
money order to:

Whirlpool Corporation
1900 Whirlpool Drive
LaPorte, IN 46350-9980
Attn: Accessory Accounting

7. Be sure to ask the Telesales

Representative about the wide
variety of other Whirlpool
Product Accessories.

To clean hood:

Clean he range hood with a mild
detergent and soft cloth. Do not
use abrasive cleansers or steel
wool pads.

WHIRLPOOL CORPORATION MAJOR APPLIANCE WARRANTY

ONE YEAR LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or
furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter “Whirlpool”) will pay for FSP

®

replacement parts

and repair labor to correct defects in materials or workmanship. Service must be provided by a Whirlpool designated service company.

ITEMS WHIRLPOOL WILL NOT PAY FOR

1. Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair

house fuses or to correct house wiring or plumbing.

2. Service calls to repair or replace appliance light bulbs , air filters or water filters. Those consumable parts are excluded from warranty

coverage.

3. Repairs when your major appliance is used for other than normal, single-family household use.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of products not approved by Whirlpool.

5. Any food loss due to refrigerator or freezer product failures.

6. Replacement parts or repair labor costs for units operated outside the United States or Canada.

7. Pickup and delivery. This

major appliance is designed to be repaired in the home.

8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

9. Expenses for travel and transportation for product service in remote locations.

10. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED
HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,
ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. WHIRLPOOL SHALL NOT BE LIABLE FOR
INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION
OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF
MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES
YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATE TO STATE OR PROVINCE
TO PROVINCE.

Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Whirlpool dealer to determine if
another warranty applies.

If you need service, first see the “Troubleshooting” section of the Use & Care Guide. After checking “Troubleshooting,” additional help
can be found by checking the “Assistance or Service” section or by calling Whirlpool. In the U.S.A., call 1-800-253-1301. In Canada,
call 1-800-807-6777. 8/05

9

Requesting Assistance or Service

Call the Whirlpool Customer Interaction
Center toll-free at 1-800-253-1301.
Our consultants are available to assist you.

When calling: Please know the purchase date, and

the complete model and serial number
of your appliance This information will
help us better respond to your request.

Our consultants provide assistance with:

•

Features and specifications on our full line
of appliances

•

Installation information

If you need replacement parts

If you need to order replacement parts, we recom­mend that you only use factory-authorized parts.
These parts will fit right and work right, because
they are made to the same exacting specifications
used to build every new Whirlpool appliance.

To locate factory-authorized parts in your area, call
our Customer Interaction Center telephone number,
your nearest authorized service center, or Whirlpool
Factory Service at 1-800-442-1111.

For further assistance

If you need further assistance, you can write to ask
any questions or tell us about your concerns at:

Customer Interaction Center
c/o Correspondence Dept.
2000 North M-63
Benton Harbor, MI 49022-2692

Please include a daytime phone number in your
correspondence.

•

Use and maintenance procedures

•

Accessory and repair parts sales

•

Specialized customer assistance (Spanish
speaking, hearing impaired, limited vision, etc.)

•

Referrals to local dealers, service companies, and
repair parts distributors

Whirlpool-designated service technicians are trained to
fulfill the product warranty and provide after-warranty
service, anywhere in the United States.

To locate the designated service company in your
area, you can also look in your telephone directory
Yellow Pages.

If you need assistance or service in U.S.A.

2. If you need service✝...

Contact your nearest Inglis Limited Appliance
Service branch or designated servicing outlet to
service your appliance. (See list below.)

1. If the problem is not due to one of the items
listed in “Check Operation”

✝

...

Contact the dealer from whom you
purchased your appliance, or call the
Inglis Limited Consumer Assistance
Centre toll-free,
8:30 a.m. – 6 p.m. (EST),
at 1-800-235-0665.

Direct service branches:

BRITISH COLUMBIA 1-800-665-6788

ALBERTA 1-800-661-6291

ONTARIO Ottawa area 1-800-267-3456
(except 807 area code) Outside the Ottawa area 1-800-807-6777

MANITOBA, SASKATCHEWAN 1-800-665-1683
and 807 area code in ONTARIO

QUEBEC Montreal (except South Shore) 1-800-361-3032

South Shore Montreal 1-800-361-0950
Quebec City 1-800-463-1523
Sherbrooke 1-800-567-6966

ATLANTIC PROVINCES 1-800-565-1598

For further assistance

If you need further assistance, you can write to
Inglis Limited with any questions or concerns at:

Consumer Relations Department
Inglis Limited
1901 Minnesota Court
Mississauga, Ontario L5N 3A7

Please include a daytime phone number in your
correspondence.

✝

When asking for assistance or service, please
provide a detailed description of the problem,
your appliance’s complete model and serial
numbers, and the purchase date. This
information will help us respond properly to
your request.

If you need assistance or service in Canada

628013A/9763369
© 2005 Whirlpool Corporation

Printed in U.S.A.

09/2005

www.inglislimited.com

Instructions d’installation et

Guide d’utilisation et d'entretien

IMPORTANT :
Lire et conserver
ces instructions

.

IMPORTANT :

Installateur : Remettre les instructions

d’installation au propriétaire de l’appareil.

Propriétaire :

Conserver les instructions

d’installation pour consultation ultérieure.

Conserver

les instructions d’installation à
l’intention de l’inspecteur local des installations
électriques.

628013A/9763369

www.whirlpool.com

Consultation rapide

Table des matières :

Pages

Avant de commencer
Spécifications pour

l’installation électrique
Dimensions du produit
Circuit de décharge de l’air
Les étapes de l’installation
Utilisation et entretien
Garantie
Demande d’assistance ou

de service

2

3

3

3 - 4

4 - 6

7 - 8

8

9- 10

Hotte d’extraction convertible
76,2 cm (30 po) ou 91,4 cm (36 po)

Série RH4830
Série RH4836

2

C’est au propriétaire de l’appareil
qu’incombe la responsabilité d'une
installation correcte. Veiller à disposer
de tout le matériel nécessaire pour
réaliser une installation correcte. C’est
à l’installateur qu’incombe la
responsabilité de respecter les
distances de dégagement spécifiées.

Inspecter l’emplacement où la hotte
d’extraction sera installée; choisir un
endroit à distance des sources de
courants d’air, comme fenêtres, portes
et bouches de chauffage.

Installation dans une résidence mobile

L’installation de la hotte doit être
conforme aux prescriptions de la
norme des É.-U. Manufactured Home
Construction Safety Standards, titre 24
CFR, Partie 328 (anciennement Federal
Standard for Mobile Home

Important : Respecter les
prescriptions de tous les codes
et règlements en vigueur.

Outillage et
matériel
nécessaires pour
l’installation :

AVERTISSEMENT - POUR
RÉDUIRE LE RISQUE
D’INCENDIE, CHOC ÉLECTRIQUE
OU BLESSURE, RESPECTER LES
INSTRUCTIONS SUIVANTES :

Tout travail d’installation ou câblage
électrique doit être réalisé par une
personne qualifiée, dans le respect
des prescriptions de tous les codes
et normes applicables, y compris
les codes du bâtiment et de
protection contre les incendies. Le
fonctionnement de cet appareil peut
modifier la circulation de l’air et
affecter le fonctionnement d’un
appareil utilisant un combustible.
Respecter les directives du fabricant
de l’équipement de chauffage et les
prescriptions des normes de
sécurité - comme celles publiées
par la National Fire Protection
Association (NFPA) et l’American
Society of Heating, Refrigeration
and Air Conditioning Engineers
(ASHRAE) - et les prescriptions des
autorités réglementaires locales.

Lors d’opérations de découpage et
de perçage dans un mur ou plafond,
veiller à ne pas endommager les
câblages électriques ou
canalisations qui peuvent s’y
trouver.

Le conduit d’évacuation associé à
un ventilateur doit toujours
décharger l’air à l’extérieur.

AVERTISSEMENT - Pour réduire le
risque d’incendie, utiliser
uniquement des conduits
métalliques.

Cet appareil doit être relié à la terre.

• tournevis à lame plate

• pince

• perceuse

• règle

• foret de 3 cm (1 1/4 po)

• foret de 3 mm (1/8 po) pour les avant­trous

• crayon

Matériel nécessaire pour l’installation
avec décharge à l’extérieur :

• compas ou gabarit circulaire de 20,3 cm
(8 po)

• cisaille de ferblantier

• scie à guichet

• scie sauteuse

• ruban adhésif pour conduit

• clapet rond de 17,8 cm (7 po) –
pour un conduit d’évacuation de
diamètre 17,8 cm (7 po)

Placards avec fond en retrait :

• tringles de remplissage de largeur de 5,8
cm (2,2 po). Longueur et épaisseur
selon les dimensions de la cavité de
retrait.

• 4 vis à bois ou vis à métaux à tête plate
avec rondelle et écrou pour la fixation
des tringles.

Composants
fournis :

• filtre de aluminium

• déflecteur (installation avec décharge à
l'extérieur).

• raccord de connexion 8,3 x 25,4 cm
(3-1/4 x 10 po) pour conduit de décharge

• sachet de petites pièces

•

adaptateur rond de 17,8 cm (7 po)

Cette hotte a été configurée à
l’usine pour le raccordement à un
conduit d’évacuation.

Pour une
installation sans raccordement à un
conduit d’évacuation, acheter chez le
revendeur l’ensemble de filtres
n° 4396388.

Avant de
commencer...

Votre sécurité et celle des autres

est très importante.

Nous donnons de nombreux
messages de sécurité importants
dans ce manuel, et sur votre appareil
ménager. Assurez-vous de toujours
lire tous les messages de sécurité et
de vous y conformer.

AVERTISSEMENT

DANGER

Voici le symbole d’alerte de
sécurité.

Ce symbole d’alerte de
sécurité vous signale les dangers
potentiels de décès et de blessures
graves à vous et à d’autres.

Tous les messages de sécurité
suivront le symbole d’alerte de
sécurité et le mot «DANGER» ou
«AVERTISSEMENT». Ces mots
signifient :

Tous les messages de sécurité vous
diront quel est le danger potentiel et
vous disent comment réduire le risque
de blessure et ce qui peut se produire
en cas de non-respect des
instructions.

Risque possible de décès ou de
blessure grave si vous ne suivez
pas immédiatement

les instructions.

Risque possible de décès ou de
blessure grave si vous ne suivez
pas les instructions.

Construction and Safety, titre 24,
HUD, partie 280); lorsque cette norme
n’est pas applicable, l’installation doit
être réalisée en conformité avec les
prescriptions de la dernière édition de
la norme ANSI A225.1/NFPA 501A*
(Manufactured Home Installation 1982

- Manufactured Home Sites,
Communities and Setups) et/ou des
codes locaux en vigueur.

3

Dimensions du produit

Circuit de
décharge de l’air

Spécifications
pour l’installation
électrique

Important : Respecter les
prescriptions de tous les codes et
règlements en vigueur.

C’est au client qu’incombe la
responsabilité de :

• Contacter un électricien qualifié
pour l’installation.

• Veiller à ce que l’installation
électrique soit réalisée d’une
manière adéquate et en conformité
avec les prescriptions du Code
national des installations électriques
ANSI/NFPA 70 - dernière édition*,
ou des normes CSA C22.1-94/Code
canadien des installations
électriques (partie 1) et C22.2 N°
0-M91 - dernière édition**, et avec
les prescriptions de tous les codes et
règlements locaux en vigueur.

Un conducteur distinct de liaison à la
terre doit être utilisé. On recommande
qu’un électricien qualifié vérifie que la
liaison à la terre est adéquate.

L’appareil doit être alimenté par un
circuit de 120 volts, 60 Hz, CA
seulement. Un circuit séparé de 15A
est recommandé.

Ne pas utiliser une tuyauterie de gaz
pour la liaison à la terre.

En cas d’incertitude quant à la qualité
de la liaison à la terre de la hotte,
consulter un électricien qualifié.

La hotte doit être raccordée au
réseau électrique uniquement avec
des conducteurs de cuivre.

La hotte doit être raccordée
directement au coupe-circuit avec
fusible ou au disjoncteur par
l’intermédiaire d'un câble à
conducteurs de cuivre, à blindage
métallique flexible ou à gaine non
métallique. Un passe-fil
(homologation UL ou CSA) doit être
installé à chaque extrémité du câble
d’alimentation. Le calibre des
conducteurs (CUIVRE SEULEMENT)
et les connexions doivent être
compatibles avec la demande de
courant de l’appareil spécifiée sur la
plaque signalétique.

La taille des conducteurs doit
satisfaire les prescriptions du Code
national des installations électriques
ANSI/NFPA 70 - dernière édition*, ou
des normes CSA C22.1-94/Code
canadien des installations électriques
(partie 1) et C22.2 N° 0-M91 - dernière
édition**, et les prescriptions de tous
les codes et règlements locaux en
vigueur.

Un serre-câble (agrément UL ou CSA)
doit être installé à chaque extrémité
du câble d’alimentation (sur la hotte
et sur la boîte de connexion).

Le système doit décharger l’air à
l’extérieur.

Ne pas terminer le conduit
d’évacuation au-dessus d’un plafond
ou dans autre espace fermé.

Ne pas utiliser une bouche de
décharge murale de 10,2 cm (4 po)
normalement utilisée pour un
équipement de buanderie.

Ne pas utiliser des conduits de
plastique.

Le système d’évacuation nécessaire
pour l’installation n’est pas inclus.

Déterminer la méthode appropriée
pour la décharge à l’extérieur. On
recommande que le conduit de
décharge soit installé avant
l’installation de la hotte.

NOTE : Pour une configuration
d’installation avec recyclage (sans
décharge) appliquer les instructions
de la page 5.

Pour optimiser la performance,
minimiser la longueur du circuit et le
nombre de coudes. La section du
circuit d’évacuation devrait être
uniforme. Ne pas installer deux
coudes ensemble. Utiliser du ruban
adhésif pour conduit pour assurer
l’étanchéité de chaque jointure du
circuit. Le circuit peut effectuer la
décharge à travers le toit ou à travers
un mur. Calfeutrer pour réaliser
l’étanchéité au point de traversée du
mur ou du toit par le conduit
d’évacuation. On recommande
l’évacuation verticale à travers le toit
à l’aide d’un conduit circulaire de
diamètre 17,8 cm (7 po); ce système
sera le plus efficace et le plus
silencieux.

Ne pas installer un fusible en série
avec le conducteur neutre ou le
conducteur de liaison à la terre

IMPORTANT :
Conserver les instructions
d’installation à l’intention de
l’inspecteur local des installations
électriques.

Pour les États-Unis seulement : Pour
une hotte alimentée par un cordon
d’alimentation, on DOIT utiliser un
cordon de branchement entre la
cuisinière et la hotte (homologation
U.L.). Ce produit n’a pas été évalué
par rapport aux normes canadiennes.

On peut obtenir aux adresses suivantes des
exemplaires des normes mentionnées :

* National Fire Protection Association

One Batterymarch Park
Quincy, Massachusetts 02269

**CSA International

8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575

75,9 cm (29-7/8 po) : Modèle RH4830
91,1 cm (35-7/8 po) : Modèle RH4836

19,1 cm

(7-1/2 po)

3,8 cm

(1-1/2 po)

2,5 cm

(1 po)

15,2 cm

(6 po)

22,9 cm

(9 po)

30,5 cm
(12 po )

1,9 cm

(3/4 po)

5,1 cm

(2 po)

43,2 cm

(17-1/2 po)

12,7 mm

(1/2 po)

12,7 mm

(1/2 po)

Commencer avec... la hotte dans la cuisine.

Préparation de
l’emplacement de
l’installation

4

Circuit de conduit 8,3 x 25,4 cm (3 1/4 x 10 po)

Raccords standard recommandés

Longueur maximale = 15,2 m (50 pi)

1 -

coude à 90°

=

1,5 m

(5 pi)

Section droite

2,4 m (8 pi) = 2,4 m (8 pi)

1 - bouche de décharge

murale = 0 m (0 pi)

Longueur équivalente totale
de conduit 8,3 x 25,4 cm
(3 1/4 x 10 po) = 3,9 m (13 pi)

Coude à 90°
8,3 x 25,4 cm
(3 1/4 x 10 po)
= 1,5 m (5 pi)

Coude plat
8,3 x 25,4 cm
(3 1/4 x 10 po)
= 3,7 m (12 pi)

Bouche de
décharge murale
8,3 x 25,4 cm
(3 1/4 x 10 po)
= 0 m (0 pi)

0,6 m
(2 pi)

1,8 m (6 pi)

bouche de
décharge
murale

coude
8,3 x 25,4 cm
(3 1/4 x 10 po)

Circuit de décharge de diamètre 17,8 cm (7 po)

coude à 90°

bouche de
décharge
murale

Longueur maximale = 17,9 m (60 pi)

1 - coude à 90° = 1,5 m (5 pi)
1- bouche de décharge

murale

=0 m

(0 pi)

Section droite

2,4 m (8 pi) = 2,4 m (8 pi)

Longueur équivalente totale
de conduit 17,8 cm (7 po)= 3,9 m (13 pi)

Raccords standard recommandés

1,8 m (6 pi)

0,6 m (2 pi)

Raccord de transition
8,3 x 25,4 cm
(3 1/4 x 10 po)/ 17,8 cm
(7 po) = 1,4 m (4,5 pi)

Coude à 90°=
1,5 m (5 pi)

Coude à 45°=
0,8 m (2,5 pi)

Raccord de transition
à 90° 8,3 x 25,4 cm
(3 1/4 x 10 po)/ diamètre
17,8 cm (7 po) = 1,5 m (5 pi)

Bouche de
décharge

murale
17,8 cm (7 po) =
0 m (0 pi)

Placer une feuille de contreplaqué ou
de carton sous la cuisinière avant de
la déplacer pour ne pas endommager
le revêtement de sol.

Protéger le plan de travail, la table de
cuisson ou la cuisinière encastrée
avec un matériau protecteur épais.

1.

Déconnecter la cuisinière
autonome et la sortir de sa cavité pour
accéder plus facilement aux placards
muraux et au mur arrière. Placer un
matériau protecteur épais sur la table
de cuisson ou le plan de travail pour la
protection contre les dommages et
souillures.

3.

Si le placard comporte un fond en
retrait, ajouter une tringle de
remplissage de chaque côté.
Positionner les vis de fixation des
tringles aux emplacements indiqués.

2.

Déterminer quelle méthode de
décharge de l’air sera utilisée (à
travers le toit, à travers le mur, ou
sans évacuation). Lors de l’expédition,
cette hotte est configurée pour
utilisation sans évacuation.

Figure 1

Conduit de décharge
traversant le toit :
diamètre 17,8 cm (7 po) ou
8,3 x 25,4 cm (3 1/4 x 10 po)

mitre de
décharge
sur le toit

61 cm (24 po) à
76,2 cm (30 po)
au-dessus de la
surface de cuisson

Conduit rond : Installer le
clapet rond de diamètre
17,8 cm (7 po) (acheté
séparément)

Décharge verticale, à

travers le toit

bouche de
décharge
murale

Conduit de décharge
traversant le mur :
8,3 x 25,4 cm
(3 1/4 x 10 po)

Décharge horizontale, à

travers le mur

Conduit de décharge
traversant le mur :
diamètre de 17,8 cm
(7 po) ou 8,3 x 25,4 cm
(3 1/4 x 10 po)

61 cm (24 po) à
76,2 cm (30 po)
au-dessus de la
surface de cuisson

Figure 2

Longueur recommandée du
circuit d’évacuation

Utiliser un circuit d’une
longueur maximale de 15,2 m
(50 pi) réalisé en conduit
rectangulaire de 8,3 x 25,4 cm
(3 1/4 x 10 po), s’il est réalisé en
conduit rond de dia. 17,8 cm
(7 po) d’une longueur maximale
de 27,9 m (60 pi).

Pour obtenir la
meilleure performance, ne pas
incorporer plus de 3 coudes à 90°
au circuit. Pour calculer la longueur
effective du circuit, inclure la
longueur équivalente de chaque
section ou raccord utilisé. Voir les
exemples ci-dessous.

Les figures 1 et 2 présentent les méthodes d’évacuation communément
utilisées et les matériaux employés.

tringles de remplissage
(seulement pour placards
avec fond en retrait)

fond du
placard

mur

7,6 cm
(3 po)

7,6 cm

(3 po)

Préparation et
installation de la
hotte

Conduit d’évacuation

VERTICAL/RECTANGULAIRE

8,3 x 25,4 cm (3 1/4 x 10 po)

5

4.

À l’aide des illustrations ci­dessous, choisir la configuration
d’installation.

Installations avec conduit de
décharge :

Découper les orifices
nécessaires pour le câblage électrique
et le conduit de décharge. L’un ou
l’autre des trous peut être utilisé pour
le câblage.

Installations sans conduit de
décharge :

Percer seulement un trou
de 3,2 cm (1 1/4 po) pour le passage
du câblage. Pour l’arrivée du câblage
par le sommet, utiliser l’emplacement
indiqué pour un circuit de décharge
VERTICAL. Pour l’arrivée du câblage
par l’arrière, utiliser l’emplacement
indiqué pour le circuit de décharge
HORIZONTAL.

3,8 cm
(1 1/2 po)

14 cm
(5 1/2 po)

axe central

mur

13,3 cm
(5 1/4 po)

19,1 cm
(7 1/2 po)

5,1 cm
(2 po)

trou - dia.
3,2 cm
(1 1/4 po)

Conduit d’évacuation

HORIZONTAL

8,3 x 25,4 cm (3 1/4 x 10 po)

3,2 mm
(1/8 po)

9,5 cm
(3 3/4 po)

axe central

façade du

placard

13,3 cm
(5 1/4 po)

19,1 cm
(7 1/2 po)

19 mm
(3/4 po)

trou - dia.
3,2 cm
(1 1/4 po)

Conduit d’évacuation

VERTICAL/ROND

17,8 cm (7 po)

12,7 cm
(5 po)

axe central

mur

19,1 cm
(7 1/2 po)

5,1 cm
(2 po)

trou - dia.
3,2 cm
(1 1/4 po)

trou - dia.
20,3 cm (8 po)

6.

Retirer de la hotte le raccord de
connexion clapet (rectangulaire) du
côté inférieur gauche de la hotte.
Conserver le raccord de connexion et
les vis pour un éventuel
raccordement à un circuit
d’évacuation rectangulaire.

Pour une installation avec
décharge à l’extérieur, passer à
l’étape 7a.

Pour une installation avec
recyclage, passer à l’étape 7e.

Danger - Poids excessif

Utiliser deux ou plus de
personnes pour déplacer et
installer de la hotte.

Le non-respect de cette
instruction peut causer une
blessure au dos ou d’autres
blessures.

A VERTISSEMENT

couvercle
de la
boîte de
connexion

bossages de positionnement

plaque de
separation

7a.

Installation avec décharge

à l’extérieur : Insérer la plaque de

séparation dans le logement
derrière la grille. Les bossages de
positionnement doivent être au
sommet – veir l'illustration.

Ôter un opercule arrachable
rectangulaire, au sommet ou à
l’arrière. Dans le cas d’un conduit
d’évacuation cylindrique, ôter
l’opercule rectangulaire supérieur,
et les opercules semi-circulaires.

Insérer le raccord/clapet à travers
l’ouverture découpée
dans le mur et
dans le conduit
d’évacuation.

7b.

Conduit d’évacuation

rectangulaire vertical : Fixer le

raccord/clapet avec deux vis –
voir l’illustration.

7d.

Conduit d’évacuation

rond vertical : Fixer le raccord

d’adaptation rond sur la hotte
avec deux vis – voir l’illustration.
Installer le clapet à corps rond
(achat séparé).

7e.

Installation avec

recyclage : Vérifier que la plaque

de séparation n’est pas installée
dans le logement derrière la
grille. Si elle est présente, enlever
la plaque de séparation.

7c.

Conduit d’évacuation

rectangulaire horizontal :

Connecter le raccord/clapet à la
hotte; insérer le raccord à travers
l’ouverture découpée dans le mur
et dans le conduit d’évacuation
horizontal.

Note : Si la bouche de décharge
murale est située directement
derrière le raccord, on doit veiller
à ce qu’il n’y ait PAS
d’interférence entre le clapet
(dans le raccord) et la bouche de
décharge murale. S’il y a une
interférence, enlever le clapet
dans le raccord.

5.

Ôter le couvercle de la boîte de
connexion. Enlever un opercule
arrachable, à l’arrière ou au sommet
(selon la configuration de
l’installation).

6

Raccordement au
réseau électrique

Risque de choc électrique

Déconnecter la source de
courant électrique avant de faire
les raccordements électriques.

Connecter le conducteur de
liaison à la terre avec la vis verte
dans la boîte de connexion.

Le non-respect de ces
instructions peut causer un
décès ou un choc électrique.

A VERTISSEMENT

10.

Prendre les 4 vis de montage
dans le sachet de petites pièces;
placer les 4 vis dans les avant-trous.
Laisser la tête de chaque vis en retrait
d’environ 6,4 cm (1/4 po) par rapport
aux tringles de remplissage.

11.

Pour une installation avec
câblage direct, vérifier que le câble
n’est pas sous tension, et tirer environ
30 cm (12 po) du câble à travers le
mur ou le placard, puis à travers
l’ouverture.

12.

Soulever la hotte jusqu’à sa
position finale et faire passer le câble
électrique à travers l’ouverture du
câblage. Positionner la hotte pour que
la partie large de chaque trou
d’accrochage coïncide avec la tête de
vis. Pousser ensuite la hotte vers le
mur pour positionner la partie étroite
des trous d’accrochage sous les têtes
de vis. Serrer les vis de montage;
vérifier que la tête de chaque vis est
placée au niveau de la partie étroite du
trou d’accrochage correspondant. Le
cas échéant, vérifier que le volet de
réglage peut pivoter librement dans
les deux directions.

8.

Soulever la hotte sous le placard,
et déterminer l’emplacement final.
Marquer la position des 4 trous
d’accrochage sur la face inférieure des
placards. Placer la hotte en attente sur
une surface protégée.

9.

Percer les quatre avant-trous
nécessaires avec un foret de 3 mm
(1/8 po) tel qu’indiqué.

trou pour l’accrochage

avant
de la hotte

perçage de
l’avant-trou

6,4 mm

(1/4 po)

13.

Raccorder le conduit
d’évacuation à la hotte. Assurer
l’étanchéité à l’air des jointures avec
du ruban adhésif pour conduits.

Note : Si le conduit d’évacuation n’est
pas parfaitement centré par rapport à
la hotte, on peut déplacer le raccord
de connexion d’un côté ou de l’autre,

15.

Appuyer sur les deux côtés
du diffuseur de lumière pour dégager
les pattes de retenue de leur
logement dans la hotte; enlever le
diffuseur.

Installer une lampe de 40 watts
maximum, type A-15, pour appareils
ménagers.

Réinstaller le diffuseur de lumière.
Appuyer sur les deux côtés du
diffuseur; insérer les pattes de
retenue dans leur logement et lâcher
le diffuseur.

16.

Installation avec
recyclage : Saisir la tirette à

l’avant/au centre du filtre. Pousser
vers l’arrière pour dégager le filtre
des agrafes de retenue à l’avant.
Tirer vers le bas et à l’avant pour
retirer le filtre d’aluminium.

Pour l’insertion d’un filtre
d’aluminium pour une installation
avec recyclage (achat séparé),
insérer le filtre dans la rainure à
l’arrière du compartiment. Saisir
la tirette et tirer vers l’avant pour
emboîter le filtre sous les agrafes
à ressort à l’avant.

14.

Raccordement direct :

Raccorder les conducteurs du câble
d’alimentation de la hotte aux
conducteurs de même couleur du
circuit électrique, avec des connecteurs
vissables. Ensuite connecter le
conducteur de liaison à la terre à
l’intérieur de la boîte de connexion de
la hotte, avec la vis verte.

Assurer l’étanchéité de l’ouverture du
passage du câblage avec un composé
de calfeutrage.

Réinstaller le couvercle de la boîte de
connexion.

Utilisation d’un cordon
d’alimentation spécial
(homologation U.L – États-Unis
seulement) :

Exécuter les instructions d’installation
fournies avec le produit.

Pour pouvoir faire le meilleur

usage de cette nouvelle hotte,

lire la section « Utilisation et

entretien ». Conserver les
instructions d’installation

Whirlpool et le guide

d’utilisation et d’entretien pour

pouvoir les consulter

facilement.

blanc

vis verte pour
liaison à la terre

noir

conducteur
de liaison à
la terre

jusqu’à 12,7 mm (1/2 po). En cas de
décentrage excessif, il peut être
nécessaire d’entailler le raccord de
connexion du conduit pour qu’il n’y ait
pas d’interférence avec le serre-câble.

7

Utilisation et entretien

AVERTISSEMENT - Pour réduire le
risque d’incendie ou de choc
électrique, ne pas utiliser ce
ventilateur en conjonction avec un
dispositif de réglage de la vitesse à
semi-conducteurs.

AVERTISSEMENT - POUR MINIMISER
LE RISQUE D’INCENDIE, CHOC
ÉLECTRIQUE OU DOMMAGES
CORPORELS, RESPECTER LES
INSTRUCTIONS SUIVANTES :

Utiliser cet appareil uniquement dans
les applications envisagées par le
fabricant. Pour toute question,
contacter le fabricant. Avant
d’entreprendre un travail d’entretien
ou de nettoyage, interrompre
l’alimentation de la hotte au niveau
du tableau de disjoncteurs, et
verrouiller le tableau de disjoncteurs
pour empêcher tout rétablissement
accidentel de l’alimentation du
circuit. Lorsqu’il n’est pas possible de
verrouiller le tableau de disjoncteurs
ou le dispositif d’interruption de
l’alimentation, placer sur le tableau
de disjoncteurs une étiquette
d’avertissement proéminente
interdisant le rétablissement de
l’alimentation.

MISE EN GARDE : Cet appareil est
conçu uniquement pour la ventilation
générale. Ne pas l’utiliser pour
l’évacuation de matières ou vapeurs
dangereuses ou explosives.

AVERTISSEMENT - POUR MINIMISER
LE RISQUE D’UN FEU DE GRAISSE
SUR LA TABLE DE CUISSON :

Ne pas laisser une cuisson en cours à
feu vif sans surveillance. Un
débordement peut provoquer la
génération de fumée ou un feu de
graisse. Utiliser une puissance de
chauffage moyenne ou basse pour
faire chauffer de l’huile lentement.

Faire toujours fonctionner le
ventilateur de la hotte lors d’une
cuisson à feu vif ou pour flamber un
mets.

Veiller à maintenir la propreté du
ventilateur, des filtres et des surfaces
où de la graisse peut s’accumuler.
Nettoyer fréquemment.

Utiliser toujours des ustensiles et
récipients de cuisson appropriés,
correspondant au type et à la
quantité des aliments à préparer, et à
la taille de l’élément chauffant.

AVERTISSEMENT - POUR RÉDUIRE
LE RISQUE DE DOMMAGES
CORPORELS APRÈS LE
DÉCLENCHEMENT D’UN FEU DE
GRAISSE SUR LA CUISINIÈRE,
APPLIQUER LES
RECOMMANDATIONS SUIVANTES :

Placer sur le récipient un couvercle
bien ajusté, une tôle à biscuits ou un
plateau métallique POUR ÉTOUFFER
LES FLAMMES, puis éteindre le

brûleur. VEILLER À ÉVITER LES
BRÛLURES. Si les flammes ne
s’éteignent pas immédiatement,
ÉVACUER LA PIÈCE ET CONTACTER
LES POMPIERS. NE JAMAIS
PRENDRE EN MAIN UN RÉCIPIENT
ENFLAMMÉ - le risque de brûlure est
élevé.

NE PAS UTILISER D’EAU ni un
torchon humide - ceci pourrait
provoquer une explosion de vapeur
brûlante. Utiliser un extincteur
SEULEMENT si :

Il s’agit d’un extincteur de classe
ABC, dont on connaît le
fonctionnement.

Il s’agit d’un petit feu encore limité à
l’endroit où il s’est déclaré.

Les pompiers ont été contactés.
Il est possible de garder le dos

orienté vers une sortie pendant
l’opération de lutte contre le feu.

Utilisation de la hotte

Pour l’obtention des meilleurs résultats, mettre le ventilateur de la hotte en marche au début
d’une période de cuisson, et laisser le ventilateur fonctionner jusqu’à l’extraction totale des
fumées et vapeurs odorantes de la pièce.

Commande du ventilateur :

La commande FAN/VENTILATEUR est représentée à la position d’arrêt. Pour la mise en marche
du ventilateur, faire tourner le bouton dans le sens horaire. La première position correspond à la
vitesse maximale du ventilateur. La poursuite de la rotation dans le sens horaire fait diminuer la
vitesse de rotation du ventilateur. On peut modifier la vitesse du ventilateur à tout moment
durant son fonctionnement.

Commande d’éclairage :

La commande LIGHT/ÉCLAIRAGE est représentée à la position d’arrêt. Pour une intensité
d’illumination maximale, faire tourner le bouton de 45 degrés dans le sens horaire. Pour obtenir
l’illumination minimum, faire encore tourner le bouton de 45 degrés dans le sens horaire.

8

Entretien de la
hotte

Filtres d’aluminium :

Nettoyer fréquemment les filtres avec
de l’eau chaude et un détergent doux.
On peut également les laver au lave­vaisselle.

Lorsqu’il est temps de remplacer
le filtre d’aluminium/diffuseur ou
les filtres à charbon :

1.

Pour les modèles série RH4830 ou
RH4836 :

Commander le filtre aluminium
n° 4396387.

Installations avec recyclage :
Commander l'ensemble de filtres

n° 4396388.

2.

Téléphoner à Whirlpool Telesales
au 1-800-442-9991.

3.

Communiquer au représentant le
numéro de la pièce nécessaire.

4.

Le représentant communiquera le
prix en vigueur.

5.

Passer commande avec paiement
par carte de crédit Master Card®,
Visa®ou Discover®.

6.

On peut également payer par
chèque ou mandat. Envoyer à
l’adresse suivante :

Whirlpool Corporation

1900 Whirlpool Drive
LaPorte, IN 46350-9980
Attention : Accessory Accounting

7.

Le représentant Telesales peut
communiquer de l’information sur
les nombreux autres produits et
accessoires Whirlpool.

Nettoyage de la hotte :

Nettoyer la hotte avec un
détergent doux et un chiffon doux.
Ne pas utiliser un produit de
nettoyage abrasif ou un tampon
de laine d’acier.

GARANTIE DES GROS APPAREILS MÉNAGERS

WHIRLPOOL CORPORATION

GARANTIE LIMITÉE DE UN AN

Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions
jointes à ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Whirlpool”) paiera pour les
pièces de rechange FSP

®

et la main-d'oeuvre pour corriger les vices de matériaux ou de fabrication. Le service doit être fourni par une

compagnie de service désignée par Whirlpool.

WHIRLPOOL NE PRENDRA PAS EN CHARGE

1. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser l'appareil,

remplacer ou réparer des fusibles ou rectifier le câblage ou la plomberie du domicile.

2. Les visites de service pour réparer ou remplacer les ampoules électriques de l'appareil, les filtres à air ou les filtres à eau. Ces

pièces consomptibles ne sont pas couvertes par la garantie.

3. Les réparations lorsque le gros appareil ménager est utilisé à des fins autres que l'usage unifamilial normal.

4. Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de produits non approuvés par
Whirlpool.

5. Toute perte d'aliments due à une défaillance du réfrigérateur ou du congélateur.

6. Le coût des pièces de rechange et de la main-d'œuvre pour les appareils utilisés hors des États-Unis ou du Canada.

7. Le ramassage et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.

8. Les réparations aux pièces ou systèmes résultant d'une modification non autorisée faite à l'appareil.

9. Les frais de transport pour le service d'un produit dans les régions éloignées.

10. La dépose et la réinstallation de votre appareil si celui-ci est installé dans un endroit inaccessible ou n'est pas installé

conformément aux instructions d'installation fournies.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA
RÉPARATION PRÉVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ
MARCHANDE ET D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE
PAR LA LOI. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES
JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES
LIMITATIONS DE LA DURÉE DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER,
DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS
CONFÈRE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT
VARIER D'UNE JURIDICTION À UNE AUTRE.

À l'extérieur du Canada et des 50 États des États-Unis, cette garantie ne s'applique pas. Contacter votre marchand Whirlpool autorisé
pour déterminer si une autre garantie s'applique.

Si vous avez besoin de service, voir d'abord la section “Dépannage” du Guide d'utilisation et d'entretien. Après avoir vérifié la section
“Dépannage”, de l'aide supplémentaire peut être trouvée en vérifiant la section “Assistance ou service” ou en appelant Whirlpool. Aux
É.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777.

8/05

9

Demande d’assistance ou de service

Téléphoner au Centre d’interaction avec la clientèle
Whirlpool sans frais d’interurbain au 1-800-253-1301.

Nos consultants sont disponibles pour vous aider.

Lors de votre appel, veuillez connaître la date

d’achat, les numéros au complet de
modèle et de série de votre appareil.
Ces renseignements nous aideront à
mieux répondre à votre demande.

Nos consultants fournissent de l’assistance pour :

•

Caractéristiques et spécifications de notre gamme
complète d’appareils électroménagers

•

Renseignements concernant l’installation

Si vous avez besoin de pièces de rechange

Si vous avez besoin de commander des pièces de
rechange, nous vous recommandons d’utiliser
seulement des pièces autorisées par l’usine. Ces
pièces conviendront et fonctionneront bien parce
qu’elles sont fabriquées selon les mêmes
spécifications précises utilisées pour construire
chaque nouvel appareil Whirlpool.

Pour localiser des pièces autorisées par l’usine dans
votre région, téléphonez à notre Centre d’interaction
avec la clientèle, votre Centre de service autorisé le
plus proche, ou le service de l’usine Whirlpool en
composant le 1-800-442-1111.

Pour plus d’assistance

Si vous avez besoin de plus d’assistance, vous pouvez
écrire en soumettant toute question ou problème au :

Customer Interaction Center
c/o Correspondence Dept.
2000 North M-63
Benton Harbor, MI 49022-2692

Veuillez indiquer dans votre correspondance un numéro
de téléphone où on peut vous joindre dans la journée.

•

Procédé d’utilisation et d’entretien

•

Vente d’accessoires et de pièces de rechange

•

Assistance spécialisée aux clients (langue

espagnole, malentendants, malvoyants, etc.)

•

Les références aux marchands, compagnies de
service de réparation, et distributeurs de pièces de
rechange locaux.

Les techniciens de service désignés par Whirlpool
sont formés pour exécuter les travaux sous garantie
sur les produits et pour dispenser les services
nécessaires après l’expiration de la garantie, partout
aux É.-U.

Pour localiser la compagnie de service agréée par
Whirlpool dans votre région, vous pouvez consulter
les Pages jaunes de votre annuaire de téléphone.

Si vous avez besoin d’assistance ou de service aux É.-U.

2.

Si vous avez besoin de service✝...

Communiquer avec la plus proche succursale ou le
plus proche établissement de service agréé de Inglis
Ltée pour l’entretien de votre appareil. (Voir la liste ci­dessous.)

1.

Si le problème n’est pas attribuable à

l’une des causes indiquées dans
« Dépannage »

✝

...

Communiquer avec le marchand chez qui
vous avez acheté votre appareil
électroménager, ou téléphoner au Centre
d’assistance aux consommateurs d'Inglis
Limitée, sans frais d’interurbain entre 8 h 30
et 18 h 00 (HNE) au 1-800-235-0665.

Succursales de service direct :

COLOMBIE-BRITANNIQUE 1-800-665-6788

ALBERTA 1-800-661-6291

ONTARIO Région d’Ottawa 1-800-267-3456
(à l’exception de l’indicatif régional 807) En dehors de la région d’Ottawa 1-800-807-6777

MANITOBA, SASKATCHEWAN 1-800-665-1683
et indicatif régional 807 en ONTARIO

QUÉBEC Montréal (à l’exception de la rive sud) 1-800-361-3032

Rive Sud Montréal 1-800-361-0950
Québec 1-800-463-1523
Sherbrooke 1-800-567-6966

PROVINCES DE L’ATLANTIQUE 1-800-565-1598

Pour plus d’assistance

Si vous avez besoin d’autre assistance, vous pouvez
écrire à Inglis Ltée en soumettant toute question ou
préoccupation au :

Service des relations avec la clientèle
Inglis Ltée
1901 Minnesota Court
Mississauga, Ontario L5N 3A7

Veuillez indiquer dans votre correspondance un
numéro de téléphone où on peut vous joindre
durant la journée.

✝

Lorsque vous demandez de l’assistance ou une
intervention, veuillez fournir une description
détaillée du problème, les numéros complets du
modèle et de série de l’appareil, et la date d’achat.
Ces renseignements nous aideront à mieux répondre
à votre demande.

Si vous avez besoin d’assistance ou de service au Canada

628013A/9763369
© 2005 Whirlpool Corporation

Imprimé aux É.-U.

09/2005

www.inglislimited.com
