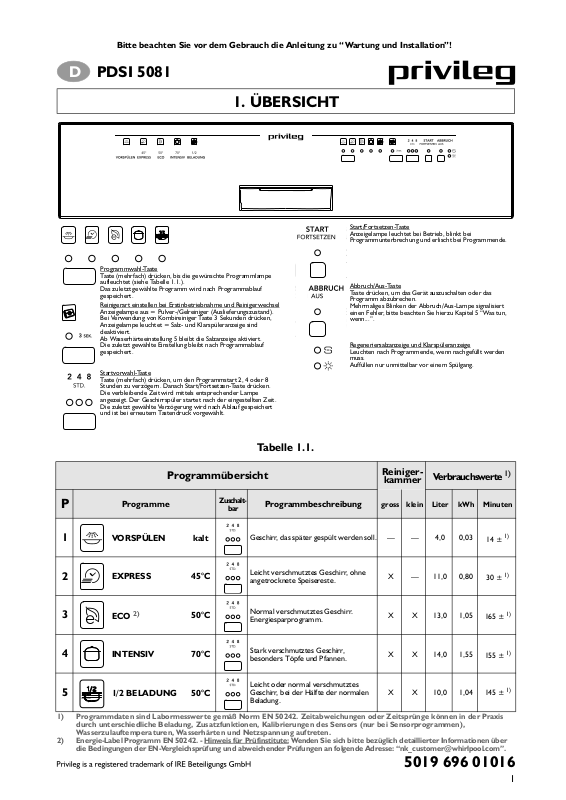

Bitte beachten Sie vor dem Gebrauch die Anleitung zu “Wartung und Installation”!
D |
PDSI 5081 |
|
1. ÜBERSICHT |
Programmwahl-Taste
Taste (mehrfach) drücken, bis die gewünschte Programmlampe aufleuchtet (siehe Tabelle 1.1.).
Das zuletzt gewählte Programm wird nach Programmablauf gespeichert.
Reinigerart einstellen bei Erstinbetriebnahme und Reinigerwechsel Anzeigelampe aus = Pulver-/Gelreiniger (Auslieferungszustand). Bei Verwendung von Kombireiniger Taste 3 Sekunden drücken, Anzeigelampe leuchtet = Salzund Klarspüleranzeige sind deaktiviert.
Ab Wasserhärteeinstellung 5 bleibt die Salzanzeige aktiviert. Die zuletzt gewählte Einstellung bleibt nach Programmablauf gespeichert.
Startvorwahl-Taste
Taste (mehrfach) drücken, um den Programmstart 2, 4 oder 8
Stunden zu verzögern. Danach Start/Fortsetzen-Taste drücken.
Die verbleibende Zeit wird mittels entsprechender Lampe angezeigt. Der Geschirrspüler startet nach der eingestellten Zeit. Die zuletzt gewählte Verzögerung wird nach Ablauf gespeichert und ist bei erneutem Tastendruck vorgewählt.
Start/Fortsetzen-Taste
Anzeigelampe leuchtet bei Betrieb, blinkt bei Programmunterbrechung und erlischt bei Programmende.
Abbruch/Aus-Taste
Taste drücken, um das Gerät auszuschalten oder das Programm abzubrechen.
Mehrmaliges Blinken der Abbruch/Aus-Lampe signalisiert
einen Fehler, bitte beachten Sie hierzu Kapitel 5 “Was tun,
wenn...”.
Regeneriersalzanzeige und Klarspüleranzeige
Leuchten nach Programmende, wenn nachgefüllt werden muss.
Auffüllen nur unmittelbar vor einem Spülgang.
Tabelle 1.1.
|
Programmübersicht |
Reiniger- |
Verbrauchswerte |
1) |
||||||
|
kammer |
|
||||||||
P |
Programme |
Zuschalt- |
Programmbeschreibung |
gross |
klein |
Liter |
kWh |
Minuten |
||
bar |
||||||||||
1 |
VORSPÜLEN |
kalt |
Geschirr, das später gespült werden soll. |
— |
— |
4,0 |
0,03 |
14 ± 1) |
||
2 |
EXPRESS |
45°C |
Leicht verschmutztes Geschirr, ohne |
X |
— |
11,0 |
0,80 |
30 ± 1) |
||
angetrocknete Speisereste. |
||||||||||
|
|
|
|
|
|
|
|
|
||
3 |
ECO 2) |
50°C |
Normal verschmutztes Geschirr. |
X |
X |
13,0 |
1,05 |
165 ± 1) |
||
Energiesparprogramm. |
||||||||||
4 |
INTENSIV |
70°C |
Stark verschmutztes Geschirr, |
X |
X |
14,0 |
1,55 |
155 ± 1) |
||
besonders Töpfe und Pfannen. |
||||||||||
|
|
|
|
|
|
|
|
|
||
5 |
1/2 BELADUNG |
50°C |
Leicht oder normal verschmutztes |
|
|
|
|
145 ± 1) |
||
Geschirr, bei der Hälfte der normalen |
X |
X |
10,0 |
1,04 |
||||||
|
|
|
Beladung. |
|
|
|
|
|
|
|
1)Programmdaten sind Labormesswerte gemäß Norm EN 50242. Zeitabweichungen oder Zeitsprünge können in der Praxis durch unterschiedliche Beladung, Zusatzfunktionen, Kalibrierungen des Sensors (nur bei Sensorprogrammen), Wasserzulauftemperaturen, Wasserhärten und Netzspannung auftreten.
2)Energie-Label Programm EN 50242. - Hinweis für Prüfinstitute: Wenden Sie sich bitte bezüglich detaillierter Informationen über die Bedingungen der EN-Vergleichsprüfung und abweichender Prüfungen an folgende Adresse: “nk_customer@whirlpool.com”.
5019 696 01016
1
2. KURZANLEITUNG
Detaillierte Hinweise finden Sie auf den folgenden Seiten, beachten Sie auch Kapitel “5. Was tun, wenn...”.
1. Gerät einschalten
Durch Drücken einer beliebigen Taste, ausser “Abbruch/Aus”, schaltet sich der Geschirrspüler automatisch an. Wenn keine Taste innerhalb 30 Sek. gedrückt wird, geht das Gerät in einen Energiesparmodus.
|
|
|
|
|
|
|
|
|
2. |
Reinigersystem |
|
je nach Gerätesausführung |
|||||
|
einstellen |
|
|
|
|
|||
|
|
|
||||||
|
|
|
|
|
|
|
|
|
3. |
Reiniger einfüllen |
|
||||||
4. |
Klarspüler kontrollieren |
|
||||||
|
|
|
|
|
|
|
|
|
5. |
Wasserhärtebereich |
|
|
|||||
|
einstellen |
|
|
|||||
|
|
|
|
|
|
|
|
|
6. Salz kontrollieren
7.Körbe beladen
8.Wasserhahn öffnen, Tür schließen
9. Programm wählen |
|
Bereits gestartetes |
|
|
Programm wechseln: |
||
Starten |
|
||
|
|
|
|
|
|
- |
Abbruch/Aus-Taste drücken. |
|
Geschirr nachlegen: Vorsicht, heißer |
- (Abpumpen bis zu 60 Sek.). |
|
|
|
|
|
Spülvorgang |
Dampf! Start-Lampe blinkt, Tür schließen, |
- |
Programm neu wählen. |
Start-Taste erneut drücken, das Programm |
- |
START-Taste drücken. |
|
|
läuft an der unterbrochenen Stelle weiter |
||
|
(auch bei Stromausfall). |
|
|
|
|
|
|
10.Ende
11.Tür öffnen
12.Wasserhahn schließen, entladen
2
3. BEDIENUNG DES GERÄTES
REINIGER EINFÜLLEN
Den Reiniger bitte erst unmittelbar vor dem Start des Programmes einfüllen. Verwenden Sie nur Reiniger für Haushaltsgeschirrspülmaschinen und nie mehr als vom Hersteller empfohlen. Beachten Sie die Sicherheitshinweise der Hersteller!
Zum Öffnen der Reinigerkammer, betätigen Sie die linke Taste (Taste 1) der Dosiereinheit.
a. Pulver/Gel/Reinigertabletten
Befüllen Sie die Reinigerkammern der Dosiereinheit entsprechend dem gewählten Programm (Tabelle 1.1).
Programme ohne Vorspülen:
Geben Sie die vom Reinigerhersteller empfohlene gesamte Menge in die Kammer A.
Programme mit Vorspülen:
Geben Sie 2/3 der vom Reinigerhersteller empfohlenen Menge in die große Kammer A und 1/3 in die kleine Kammer B.
Reinigertabletten werden, je nach Herstellerangaben, in die Kammer A platziert.
Bei Verwendung der Zusatzfunktion “Halbe Beladung” reduzieren Sie die Reinigermengen um ca. 1/3.
b. Kombireiniger (2in1/3in1/... etc.)
Kombireiniger werden, je nach Herstellerangaben, in die Kammer A platziert.
Nach dem Befüllen, den Deckel der Reinigerkammer schließen und fest zudrücken.
große |
Taste 1 |
kleine |
Kammer A |
|
Kammer B |
Reiniger mit Klarspülfunktion können nur bei Programmen mit längerer Dauer ihre Wirkung entfalten. Bei Kurzprogrammen kann es zu Rückständen des Reinigers kommen (ggf. Pulverreiniger verwenden). Reiniger mit Klarspülfunktion neigen zu erhöhter Schaumbildung.
Für Reklamationen, die in direktem Zusammenhang mit diesen Produkten stehen, kann von uns keine Garantieleistung übernommen werden.
KLARSPÜLER KONTROLLIEREN/EINFÜLLEN/EINSTELLEN
Bei Verwendung von Kombireiniger ist dies nicht erforderlich.
a. Klarspülerstand kontrollieren
Prüfen Sie die optische Anzeige C in der Dosiereinheit: dunkel = genügend vorhanden, hell = nachfüllen.
Bei Geräten mit elektrischer Anzeige auf der Bedienblende, leuchtet die Klarspüleranzeige
am Ende eines Spülvorgangs, wenn Klarspüler nachgefüllt werden muss.
b. Klarspüler einfüllen
Zum Öffnen der Klarspülkammer, betätigen Sie die rechte Taste (Taste 2) der Dosiereinheit.
Klarspüler bis zur Markierung “max” im Trichter einfüllen (ca. 150 ml).
Nach dem Einfüllen den Deckel wieder fest zudrücken.
Anzeige C
max
Taste 2
Verwenden Sie nur Klarspüler für Haushaltsgeschirrspülmaschinen.
Verschütteten oder übergelaufenen Klarspüler sofort abwischen, sonst kann es durch erhöhte Schaumbildung zur Fehlfunktion des Gerätes kommen.
c. Klarspüldosiermenge einstellen:
Die Dosiermenge des Klarspülers kann auf Ihr verwendetes Produkt angepaßt werden. Je kleiner die Einstellung desto weniger Klarspüler wird dosiert (werksseitig: Position 4).
Taste 2 betätigen, um den Deckel zu öffnen.
Mit Hilfe einer Münze o.ä. den Pfeil im Trichter auf die gewünschte Stellung drehen. Nach Ändern der Dosiermenge Deckel fest zudrücken.
Bei Schlieren: niedrigere Stufe (1-3) einstellen. Geschirr nicht trocken: höhere Stufe (5-6) einstellen. Kunststoffteile trocknen schlechter ab, dies wird durch eine höhere Einstellung nicht verbessert.
3
