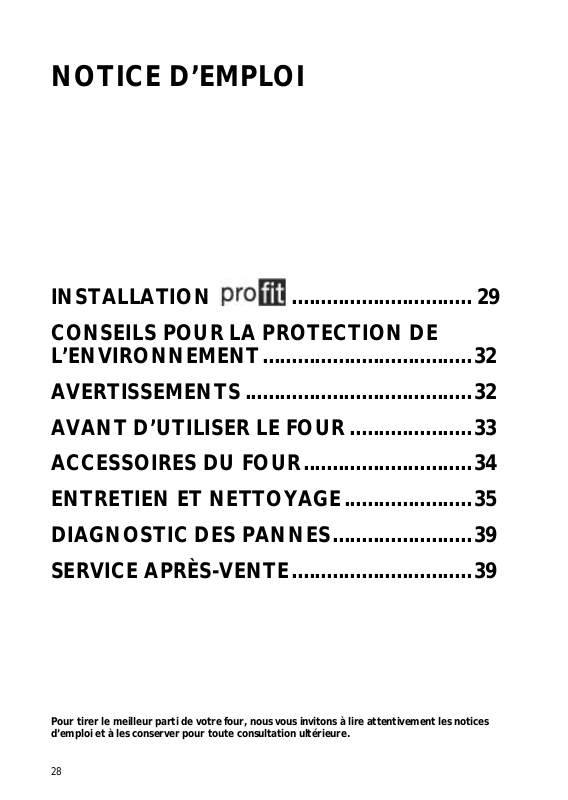

NOTICE D’EMPLOI
INSTALLATION ............................... 29
CONSEILS POUR LA PROTECTION DE
L’ENVIRONNEMENT....................................32
AVERTISSEMENTS.......................................32
AVANT D’UTILISER LE FOUR.....................33

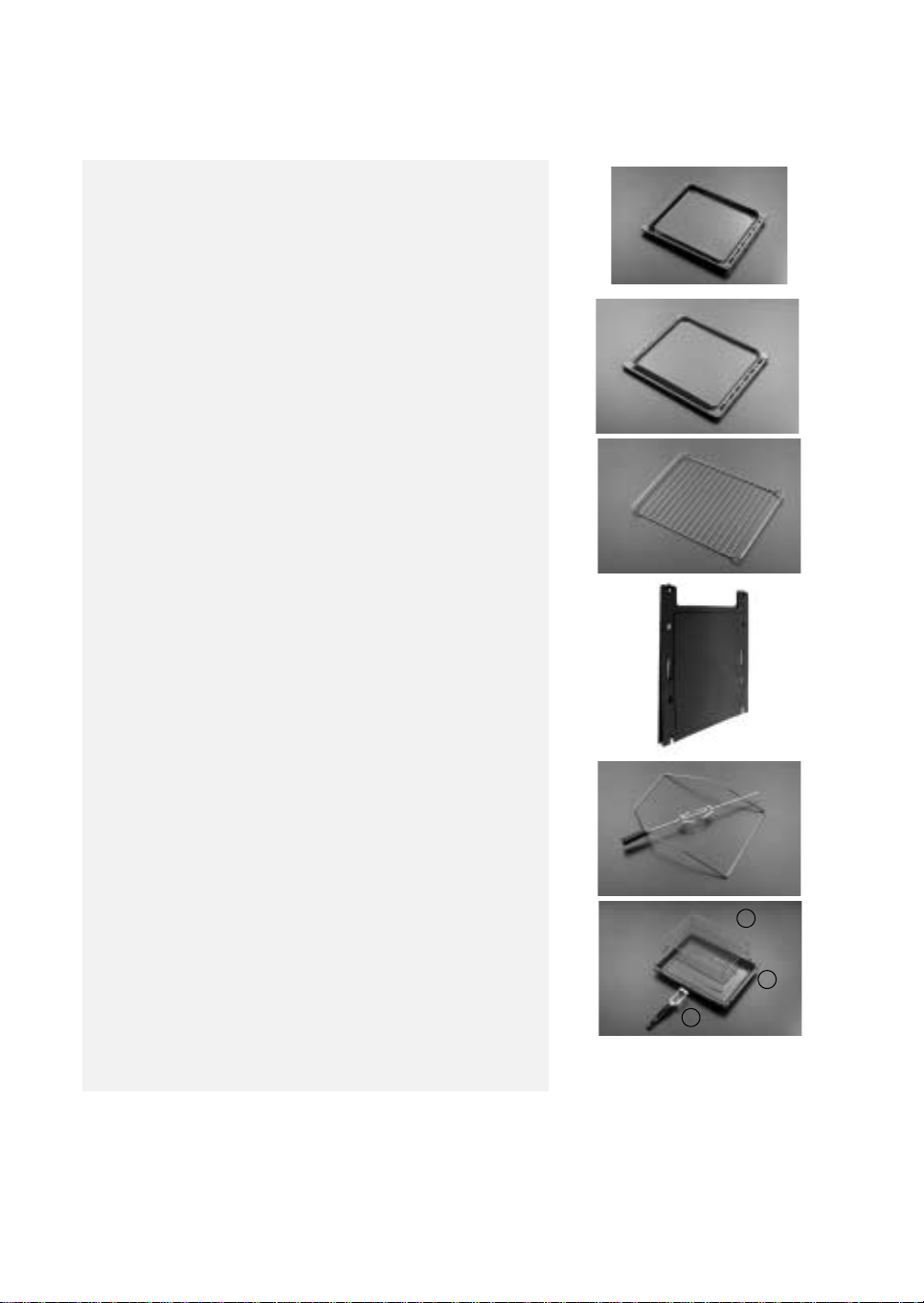

ACCESSOIRES DU FOUR.............................34
ENTRETIEN ET NETTOYAGE......................35
DIAGNOSTIC DES PANNES........................39
SERVICE APRÈS-VENTE...............................39
Pour tirer le meilleur parti de votre four, nous vous invitons à lire attentivement les notices
d’emploi et à les conserver pour toute consultation ultérieure.
28
INSTALLATION
Recommandations
ATTENTION : le four doit impérativement être débranché avant d’effectuer toute
intervention d’installation ou d’entretien sur l’appareil.
L’installation doit être réalisée par un technicien qualifié, conformément aux instructions du fabricant
•
et dans le respect des normes locales en vigueur en matière de sécurité.
Après avoir déballé le four, contrôlez que l’appareil n’a pas été endommagé pendant le transport et
•
que la porte ferme parfaitement.
Après-vente le plus proche.
Après avoir déballé le four, installez-le sur le socle en polystyrène de façon à prévenir tout
•
endommagement de l’appareil.
Pour installer l’appareil, il est conseillé de se munir de gants de protection.
•
Le four est équipé de deux poignées latérales
•
Préparation du meuble d’encastrement
Les meubles de cuisine adjacents au four doivent résister à la chaleur (min. 80 °C).
•
Procédez au découpage complet du meuble avant d’y installer l’appareil. Prenez soin d’éliminer tous
•
les copeaux et la sciure de bois qui pourraient entraver le bon fonctionnement de l’appareil.
Les dimensions des meubles d’encastrement sont illustrées sur les figures 1, 2 et 3. Les dimensions du
•
four sont illustrées sur la figure 4.
Pour assurer une ventilation correcte, veillez à laisser une ouverture à l’arrière de l’appareil, en
•
respectant les dimensions indiquées sur le schéma.
arrière du four ne doit plus être accessible.
Installez le four en veillant à ce que les parois du four n’entrent pas directement en contact avec les
•
meubles adjacents.
En cas de problème, contactez votre revendeur ou le Service
pour faciliter les manœuvres d’installation (fig. 7).
(B)
Une fois l’installation, terminée, la partie
2
3
1
4
29
Pour les fours installés sous un plan de travail, un espace de 5 mm au moins est requis entre le bord
•
supérieur du four et le bord inférieur du plan de travail (Fig. 5).
espace pour ne pas nuire au bon fonctionnement de l’appareil.
Si le meuble n’est pas solidement fixé au mur, renforcez le dispositif de fixation à l’aide d’étriers
•
disponibles dans le commerce
(A)
(fig. 6.
Veillez à ne jamais obstruer cet
Branchement électrique
La mise à la terre de l’appareil est obligatoire aux termes de la loi.
Le branchement électrique de l’appareil doit être effectué par un technicien qualifié, conformément
•
aux instructions du fabricant et dans le respect des normes locales en vigueur en matière de sécurité.
L’installateur est responsable du branchement électrique correct de l’appareil et du respect des
•
réglementations locales en vigueur en matière de sécurité.
Le cordon d’alimentation de l’appareil doit être suffisamment long pour permettre le branchement de
•
l’appareil encastré à la prise du secteur.
Dans le respect des réglementations en vigueur en matière de sécurité, il est nécessaire d’utiliser, au
•
moment de l’installation, un dispositif accessible qui assure le débranchement du réseau ou un
interrupteur à coupure omnipolaire ayant une distance minimum de 3 mm entre les contacts.
N’utilisez en aucun cas de prises multiples ou de rallonges.
•
Une fois l’installation terminée, les composants électriques doivent être inaccessibles.
•
30
6
5
Branchement du four
Vérifiez que la tension figurant sur la plaque signalétique de l’appareil correspond à celle de votre
•
habitation.
La plaque signalétique se trouve sur le rebord avant du four (visible lorsque la porte est ouverte).
Si le four n’est pas pourvu d’un cordon d’alimentation, procédez de la manière suivante :
•
Desserrez les deux vis de fixation du couvercle du serre-fils situé sur la partie inférieure de la
1.
couverture arrière du four.
Retirez le couvercle pour accéder au serre-fils et introduisez le cordon d’alimentation (voir tableau)
2.
à travers l’ouverture située sur le fond du four.
Tableau des câbles d’alimentation
N° des conducteurs Type de câble
1N+
Raccordez le cordon au serre-fils en serrant les vis à fond et accrochez-le au câblier.
3.
Réinstallez le couvercle en introduisant les deux ailettes dans leurs logements respectifs et fixez-le
4.
à l’aide des deux vis.
~
H05 RR-F 3 X 1,5 mm²
Comment fixer le four
Soulevez le four en le saisissant par les poignées prévues à cet effet
•
introduisez-le dans l’encastrement du meuble en veillant à ne pas coincer le cordon d’alimentation (fig. 8).
Centrez le four à l’intérieur du meuble avant de le fixer définitivement.
•
Le four est équipé d’entretoises qui sont déjà montées pour faciliter la fixation du four au
•
meuble à l’aide des vis fournies (comme le montre la fig. 9).
(B)
sur les côtés du four et
7
8
9
31
