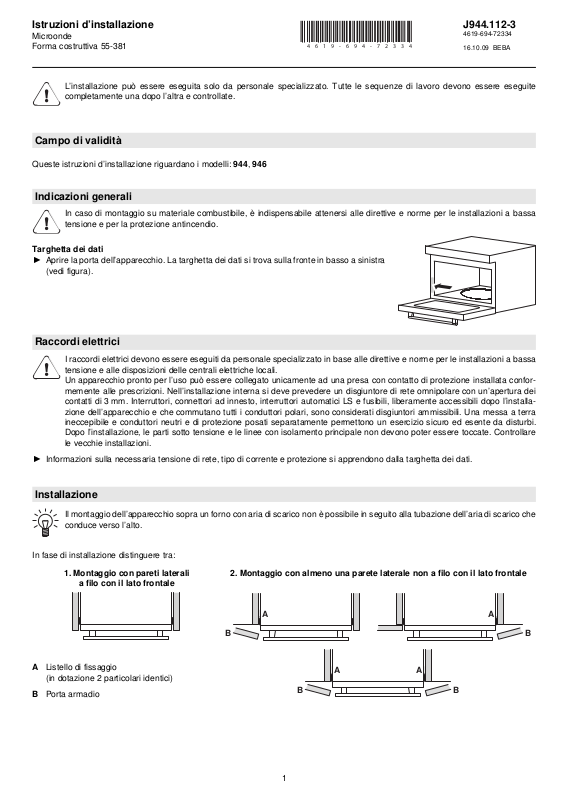

Page 1
Istruzioni d’installazione
Microonde
Forma costruttiva 55-381
L’installazione può essere eseguita solo da personale specializzato. Tutte le sequenze di lavoro devono essere eseguite
completamente una dopo l’altra e controllate.
4 6 1 9 - 6 9 4 - 7 2 3 3 4
Campo di validità
Queste istruzioni d’installazione riguardano i modelli: 944, 946
Indicazioni generali
In caso di montaggio su materiale combustibile, è indispensabile attenersi alle direttive e norme per le installazioni a bassa
tensione e per la protezione antincendio.
Targhetta dei dati
A Aprire la porta dell’apparecchio. La targhetta dei dati si trova sulla fronte in basso a sinistra
(vedi figura).
J944.112-3
4619-694-72334
16.10.09 BEBA
Raccordi elettrici
I raccordi elettrici devono essere eseguiti da personale specializzato in base alle direttive e norme per le installazioni a bassa
tensione e alle disposizioni delle centrali elettriche locali.
Un apparecchio pronto per l’uso può essere collegato unicamente ad una presa con contatto di protezione installata conformemente alle prescrizioni. Nell’installazione interna si deve prevedere un disgiuntore di rete omnipolare con un’apertura dei
contatti di 3 mm. Interruttori, connettori ad innesto, interruttori automatici LS e fusibili, liberamente accessibili dopo l’installazione dell’apparecchio e che commutano tutti i conduttori polari, sono considerati disgiuntori ammissibili. Una messa a terra
ineccepibile e conduttori neutri e di protezione posati separatamente permettono un esercizio sicuro ed esente da disturbi.
Dopo l’installazione, le parti sotto tensione e le linee con isolamento principale non devono poter essere toccate. Controllare
le vecchie installazioni.
A Informazioni sulla necessaria tensione di rete, tipo di corrente e protezione si apprendono dalla targhetta dei dati.
Installazione
Il montaggio dell’apparecchio sopra un forno con aria di scarico non è possibile in seguito alla tubazione dell’aria di scarico che
conduce verso l’alto.
In fase di installazione distinguere tra:
1. Montaggio con pareti laterali
a filo con il lato frontale
2. Montaggio con almeno una parete laterale non a filo con il lato frontale
AA
ABListello di fissaggio
(in dotazione 2 particolari identici)
Porta armadio
B B
AA
BB
1
Page 2
Istruzioni d’installazione
Microonde
Forma costruttiva 55-381
1. Montaggio con pareti laterali a filo con il lato frontale
548
4 6 1 9 - 6 9 4 - 7 2 3 3 4
J944.112-3
4619-694-72334
16.10.09 BEBA
=
=
50
~85˚
378
~45
S1
550
381
605
470
S1
300
1. Porre l’apparecchio davanti alla nicchia e collegare la spina alla rete.
2. Far scorrere l’apparecchio con cautela nella nicchia per metterlo a filo con la superficie del mobile e fare attenzione a non
schiacciare il cavo di collegamento.
3. Aprire la porta dell’apparecchio e fissarlo lateralmente, usando le 4 viti S1 allegate.
2. Montaggio con almeno una parete laterale non a filo con il lato frontale
Il listello di fissaggio A deve essere montato solo sulle pareti laterali non a filo con il lato frontale (vedi panoramica a pag. 1).
550
A
605
~85˚
378
548
~45
381
470
300
1. Appoggiare in terra il listello di fissaggio A alla parete laterale non a
filo con il lato frontale ad una distanza di 85 mm dalla parte frontale
e contrassegnare i fori per le viti S2.
2. Fissare alla parete laterale il/i listello/i di fissaggio con le viti S2 in
dotazione.
3. Porre l’apparecchio davanti alla nicchia e collegare la spina alla
rete.
4. Far scorrere l’apparecchio con cautela nella nicchia per metterlo a
filo con la superficie del mobile e fare attenzione a non schiacciare
il cavo di collegamento.
5. Aprire la porta dell’apparecchio e fissarlo lateralmente usando le
viti S3 in dotazione e fissare i dadi a cappello al/ai listello/i ovvero
con le viti S1 direttamente alla parete laterale (vedi «1. Montaggio
con pareti laterali a filo con il lato frontale»).
=
=
50
55
10
Y–Y
A
S2
Y
Y
S2
A
S2
S3
85
2
Page 3
Istruzioni d’installazione
Microonde
Forma costruttiva 55-381

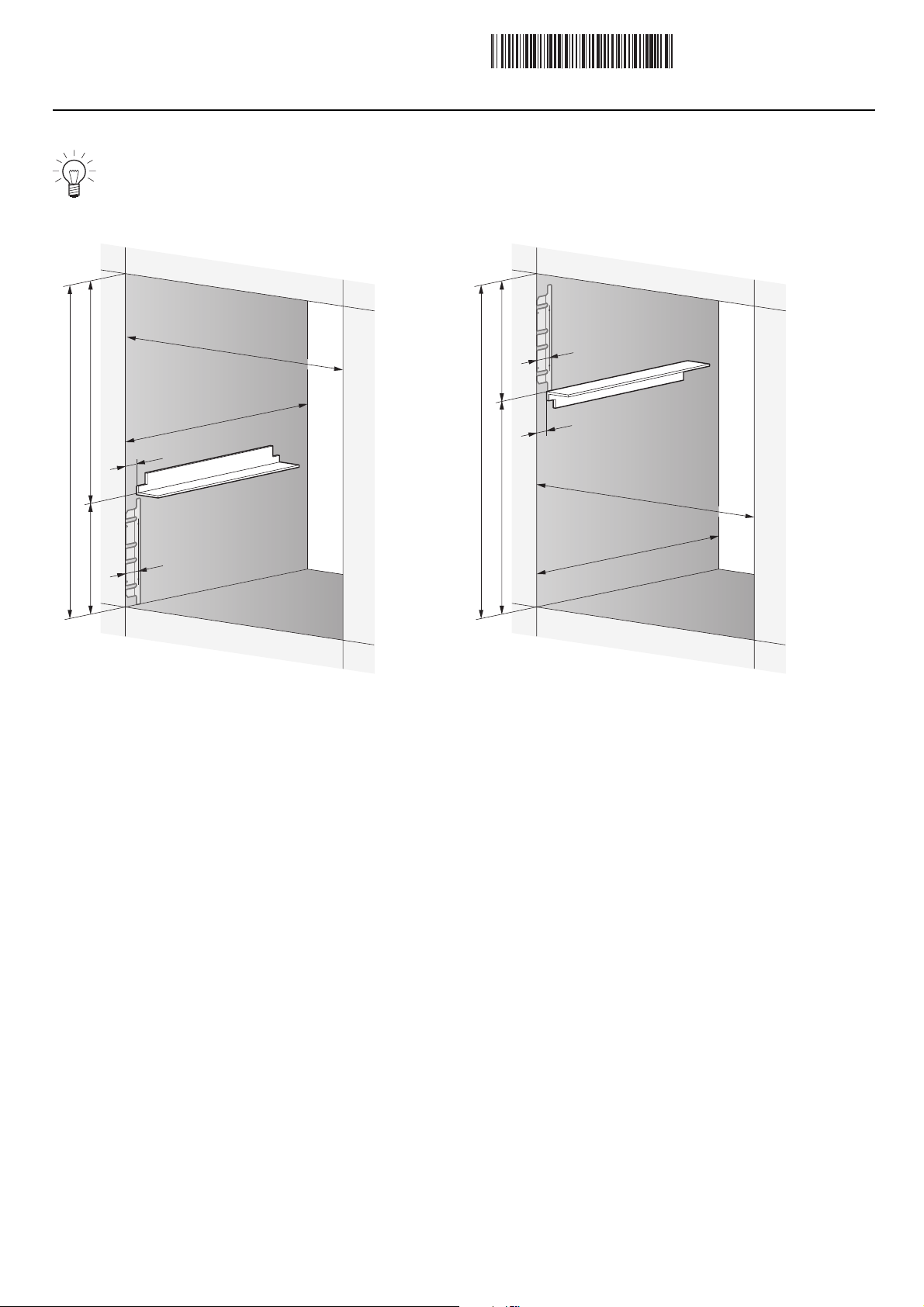

Montaggio con un forno, nella nicchia comune
Quando un forno viene montato sopra o sotto l’apparecchio in una nicchia comune, per l’appoggio dell’apparecchio in alto si
dovrebbe utilizzare il set di angoli 55 W.
Sotto un forno Sopra un forno
550
4 6 1 9 - 6 9 4 - 7 2 3 3 4
J944.112-3
4619-694-72334
16.10.09 BEBA
A
55
W
605
W
1143
635 * / 762381
50
A
55
Nel caso di montaggio di un listello di fissaggio A, quest’ultimo
deve essere montato a filo sul fondo della nicchia.
* Compensazione dell’altezza
con griglia di ventilazione supplementare
Altezza: 35 mm
Per il montaggio vedere J402.54
50
1143
550
635 ** / 762 381
605
Nel caso di montaggio di un listello di fissaggio A, quest’ultimo
deve essere montato a filo sulla staffa di appoggio W.
** Compensazione dell’altezza
con telaio adattatore supplementare
Altezza: 35 mm
Per il montaggio vedere J685.52
3
