Page 1

V-ZUG SA

Microonde

Miwell-Combi SL

Istruzioni per l’uso

Page 2

Grazie per aver scelto uno dei nostri prodotti. Il vostro apparecchio soddisfa elevate esigenze, e il suo uso è molto semplice. E’ tuttavia necessario che vi prendiate il tempo per leggere queste istruzioni per l’uso che vi permetteranno di comprendere meglio l’apparecchio e di utilizzarlo in modo ottimale e senza problemi.

Vi preghiamo di attenervi alle osservazioni sulla sicurezza.

Modifiche

Testo, immagine e dati corrispondono al livello tecnico dell’apparecchio al momento della stampa di queste istruzioni per l’uso, con riserva di modifiche intese come ulteriore sviluppo.

Simboli utilizzati

Contrassegna tutte le istruzioni importanti per la sicurezza. L’inosservanza può provocare lesioni, danni all’apparecchio o alle installazioni!

A Contrassegna le operazioni che devono essere eseguite una dopo l’altra.

– Descrive la reazione dell’apparecchio alla sua operazione.

䡲 Contrassegna un’enumerazione.

Contrassegna osservazioni utili per l’utente.

Campo di validità

Il numero di modello corrisponde alle 3 prime cifre sulla targhetta dei dati. Queste istruzioni per l’uso riguardano i modelli:

Tipo Modello n. Sistema di misura

MWC-SL 94 MWC-SL/60 94

6 55-381 7 60-381

Gli scostamenti d’esecuzione sono menzionati nel testo.

Page 3

Indice

Osservazioni sulla sicurezza 5

Prima della prima messa in funzione . . . . . . . . . . . . . . . . . . 5

Uso conforme allo scopo . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Quando nell’economia domestica vivono bambini . . . . . . . . 6

Utilizzazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Microonde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Accessori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Descrizione dell'apparecchio 14

Struttura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Elementi di comando e d’indicazione . . . . . . . . . . . . . . . . . 15

Accessori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Ventilazione automatica . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Uso 19

Prima messa in funzione . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Protezione antiavvio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Esempio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Regolazioni utente 22

Sicurezza bambini . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Indicazione dell’ora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Illuminazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Segnale acustico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Unità di temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Formato dell’ora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Regolazioni di fabbrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Funzioni dell’orologio 26

Regolare e modificare l’ora . . . . . . . . . . . . . . . . . . . . . . . . 26

Temporizzatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Durata di funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Avviamento ritardato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Page 4

… Indice

Modi di funzionamento 32

Power&Favorit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

CombiCrunch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

AutomaticPlus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Funzionamento combinato . . . . . . . . . . . . . . . . . . . . . . . . . 37

Consigli di regolazione 38

Uso ottimale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Riscaldare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Scongelare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Scongelamento e cottura in contemporanea . . . . . . . . . . . . 41

Cura e manutenzione 46

Pulizia esterna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Pulire la porta dell’apparecchio . . . . . . . . . . . . . . . . . . . . . . 46

Pulizia della camera di cottura . . . . . . . . . . . . . . . . . . . . . . . 47

Pulizia degli accessori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Sostituire la lampadina a incandescenza . . . . . . . . . . . . . . 48

Eliminare personalmente i guasti 49

Cosa fare, se … . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Dopo un’interruzione dell’alimentazione elettrica . . . . . . . . . 51

Accessori e ricambi 52

Dati tecnici 53

Smaltimento 54

Annotazioni 55

Indice analitico 56

Assistenza tecnica 59

Brevi istruzioni 60

Page 5

Osservazioni sulla sicurezza

L’apparecchio è conforme alle norme riconosciute della tecnica e alle prescrizioni di sicurezza in materia. Tuttavia il suo uso appropriato è una premessa indispensabile per evitare danni e infortuni. Attenersi alle osservazioni riportate in queste istruzioni per l’uso.

La norma IEC 60335-1 prescrive:

䡲 Alle persone (inclusi i bambini) che non sono in grado di usare

l’apparecchio con sicurezza, in seguito alle loro capacità fisiche, sensoriali e psichiche o alla loro inesperienza o mancanza di conoscenza, non è permesso utilizzare l’apparecchio senza la sorveglianza o l’istruzione di una persona responsabile per la loro sicurezza.

In un apparecchio a microonde ineccepibile, l’energia delle microonde resta all’interno dell’apparecchio ed è quindi innocua. Aprendo la porta dell’apparecchio, il funzionamento si interrompe automaticamente.

Prima della prima messa in funzione

䡲 L’apparecchio deve essere montato e collegato alla rete elettrica solo

conformemente alle istruzioni d’installazione separate. Fare eseguire i necessari lavori da un installatore/elettricista autorizzato.

䡲 Smaltire il materiale dell’imballaggio attenendosi alle prescrizioni locali. 䡲 Prima di usare per la prima volta un apparecchio installato a nuovo, si

prega di leggere le osservazioni al capitolo 'Prima messa in funzione'.

䡲 Eseguire le regolazioni d’utente desiderate.

Page 6

… Osservazioni sulla sicurezza

Uso conforme allo scopo

䡲 L’apparecchio è destinato alla preparazione di cibi nell’economia domesti-

ca. È assolutamente vietato usare la camera di cottura per fiammeggiare o per cuocere con molto grasso! In caso di un funzionamento diverso da quello previsto o di un trattamento sbagliato, non possiamo assumerci responsabilità per eventuali danni.

䡲 Non usare mai l’apparecchio per asciugare animali, tessili e carta! 䡲 Non utilizzare per riscaldare locali. 䡲 Riparazioni, modifiche o manipolazioni all’apparecchio o al suo interno,

specialmente alle parti sotto tensione, possono essere eseguite esclusivamente dal produttore, dal suo servizio clienti o da persone analogamente qualificate. Delle riparazioni inadeguate possono causare gravi infortuni, danni all’apparecchio ed alle installazioni e guasti di funzionamento. In caso di guasto di funzionamento dell’apparecchio, o per una sua riparazione, osservare le indicazioni riportate al capitolo 'Assistenza tecnica'. Se necessario, rivolgersi al nostro servizio clienti.

䡲 È permesso utilizzare esclusivamente ricambi originali. 䡲 Conservare le presenti istruzioni accuratamente, per poterle consultare in

qualsiasi momento. Nel caso di vendita o cessione dell’apparecchio a terzi, non dimenticare di allegare ad esso le istruzioni per l’uso e d’installazione. Il nuovo proprietario può così acquisire informazioni sul corretto uso dell’apparecchio e sulle relative osservazioni.

Quando nell’economia domestica vivono bambini

䡲 Le parti dell’imballaggio p. es. fogli e polistirolo possono risultare pericolo-

si per i bambini. Pericolo di soffocamento! Tenere le parti dell’imballaggio fuori della portata dei bambini.

䡲 L’apparecchio è previsto per essere usato da adulti che conoscono le

presenti istruzioni per l’uso. I bambini spesso non sono in grado di riconoscere i rischi connessi con l’uso degli apparecchi elettrici. Provvedere alla necessaria sorveglianza e non lasciare giocare i bambini con l’apparecchio – sussiste il pericolo che i bambini si feriscano.

䡲 Utilizzare le possibilità offerte dal dispositivo sicurezza bambini.

Page 7

… Osservazioni sulla sicurezza

Utilizzazione

䡲 Se l’apparecchio mostra dei danni visibili, non metterlo in funzione e

rivolgersi al nostro servizio clienti.

䡲 Non appena si individua un disturbo del funzionamento, l’apparecchio

deve essere staccato dalla rete elettrica.

䡲 Fare attenzione che i cavi di collegamento di altri apparecchi elettrici non

restino incastrati nella porta dell’apparecchio. L’isolamento elettrico potrebbe esserne danneggiato.

䡲 Se il cavo di collegamento dell’apparecchio è danneggiato, per evitare

pericoli deve essere sostituito dal servizio clienti.

䡲 Prima di chiudere la porta dell’apparecchio, assicurarsi che nella camera

di cottura non si trovino corpi estranei o animali domestici.

䡲 Non conservare nella camera di cottura oggetti che, in caso di attivazione

accidentale dell’apparecchio, possano costituire un pericolo. Non depositare alimenti nonché materiali sensibili alla temperatura o infiammabili, come p. es. detersivi, spray per forni ecc., nella camera di cottura.

Attenzione, pericolo di lesione!

䡲 Fare attenzione che nessuno metta le dita nelle cerniere della porta.

Altrimenti esiste il pericolo di ferite muovendo la porta dell’apparecchio. Occorre fare particolarmente attenzione in presenza di bambini.

䡲 Quando la porta dell’apparecchio è aperto esiste il pericolo di cadute e di

schiacciamenti! Non sedersi o appoggiarsi sulla porta dell’apparecchio e non usarla come superficie d’appoggio.

Page 8

… Osservazioni sulla sicurezza

Attenzione, pericolo di ustione!

䡲 Durante il funzionamento, le parti accessibili dell’apparecchio possono

raggiungere temperature molto elevate. Tenere i bambini lontani dall’apparecchio.

䡲 Durante il funzionamento, l’apparecchio, la porta dell’apparecchio e, in

particolare, il vetro raggiungono temperature molto elevate.

䡲 Al momento di aprire la porta dell’apparecchio può fuoriuscire vapore dalla

camera di cottura. In presenza di vapore nella camera di cottura, non infilarvi le mani!

䡲 I grassi e gli oli surriscaldati prendono facilmente fuoco. È pericoloso

riscaldare l’olio nella camera di cottura per cuocere la carne e va evitato. Non cercare mai di spegnere olio o grasso che bruciano con dell’acqua, pericolo d’esplosione! Soffocare le fiamme con una coperta antincendio e tenere chiuse porte e finestre.

䡲 Non versare alcolici (Cognac, Whisky, grappa, ecc.) sui cibi surriscaldati,

pericolo d’esplosione!

䡲 All’interno della camera di cottura, gli accessori raggiungono temperature

molto elevate. Usare guanti di protezione o canovacci per pentole.

䡲 Quando si osserva la formazione di fumo proveniente da un presunto

incendio dell’apparecchio o dalla camera di cottura, tenere chiusa la porta dell’apparecchio. Disinserire l’apparecchio e interrompere l’alimentazione elettrica.

䡲 L’apparecchio surriscaldato resta bollente per lungo tempo anche dopo

averlo disinserito e si raffredda solo lentamente fino a raggiungere la temperatura ambiente. Attendere un periodo di tempo sufficientemente lungo, prima di intraprendere per esempio lavori di pulizia sull’apparecchio.

䡲 Non lasciare mai l’apparecchio incustodito, quando si essiccano erbe,

pane, funghi, ecc. In caso di essiccazione eccessiva sussiste il pericolo di incendio.

Page 9

… Osservazioni sulla sicurezza

Evitare di danneggiare l’apparecchio

䡲 Non deve apportare modifiche alla costruzione dell’apparecchio. Rinunci

ad esercitare azioni di forza o a manipolare la porta dell’apparecchio e sulle attrezzature di controllo e di sicurezza. L’illuminazione della camera di cottura può essere sostituita solamente dal nostro servizio assistenza clienti.

䡲 Tenga sempre pulito l’apparecchio. Pulisca la porta dell’apparecchio con

detersivo delicato.

䡲 Evitare di danneggiare la porta dell’apparecchio, il telaio e le cerniere della

porta.

䡲 Per la pulizia dei vetri della porta non utilizzare in nessun caso prodotti

abrasivi e ausili di pulizia come lana di vetro, coltelli, raschietti per vetri, lamette da barba ecc. La presenza di graffi sul vetro della porta può provocare la rottura del vetro.

䡲 Non chiudere la porta dell’apparecchio sbattendola. 䡲 Durante la pulizia fare attenzione a non fare penetrare acqua nell’apparec-

chio. Usare un panno moderatamente umido. Non spruzzare mai acqua all’interno o all’esterno dell’apparecchio. Non utilizzare apparecchi per la pulizia a vapore. La penetrazione d’acqua può provocare danni.

Page 10

… Osservazioni sulla sicurezza

Microonde

䡲 L’energia delle microonde usata appropriatamente non è pericolosa.

Aprendo la porta dell’apparecchio il funzionamento si interrompe automaticamente. In caso di guasti o di danni all’apparecchio, in particolare nella zona della porta dell’apparecchio, interrompere il funzionamento a microonde. L’apparecchio deve essere fatto riparare da personale specializzato.

䡲 Accertarsi che fra la porta e il telaio dell’apparecchio non rimanga schiac-

ciato alcun oggetto.

䡲 Accendere il forno a microonde solo dopo avere collocato gli alimenti nella

camera di cottura.

Come riscaldare alimentari e liquidi

䡲 Quando si riscaldano o cuociono alimentari in contenitori di materiale

sintetico, carta o altri materiali infiammabili, non lasciare mai l’apparecchio senza sorveglianza. I contenitori possono fondere o incendiarsi.

䡲 Non riscaldare bevande e alimenti contenenti alcol. Pericolo d’incendio e

di esplosione!

䡲 Per riscaldare liquidi mettere un cucchiaino da caffè nel recipiente, per

evitare l’innalzamento del punto d’ebollizione. In caso d’innalzamento del punto d’ebollizione, la temperatura d’ebollizione viene raggiunta senza la formazione delle tipiche bollicine di vapore. Già alla minima scossa del contenitore il liquido contenuto nel contenitore aperto può spruzzare. Pericolo di ustioni!

䡲 Non utilizzare contenitori con apertura stretta. 䡲 A metà cottura, rimescolare il liquido e a cottura ultimata, lasciare per poco

tempo il contenitore nella camera di cottura. Rimesti ancora una volta il liquido e tolga poi il contenitore dall’apparecchio.

䡲 I cibi per neonati in bicchieri o bottiglie devono essere riscaldati sempre

senza coperchio o chiusura e senza ciucciotto. Dopo essere stato riscaldato scuotere o mescolare accuratamente il cibo per neonati. Controlli assolutamente la temperatura, prima di dare il cibo al bambino. Pericolo di ustioni!

䡲 Non riscaldi i cibi in contenitori ben chiusi (conserve, bottiglie, imballaggi

a perdere sigillati di cartone, foglio o metallo). Pericolo d’esplosione! Apra sempre i contenitori.

Page 11

… Osservazioni sulla sicurezza

䡲

Parti delicate dell’alimento, ad esempio ali o cosce di pollame, possono essere coperte con un piccolo foglio di alluminio. L’alluminio riflette le microonde ed impedisce quindi all’alimento di seccare. Rispettare sempre una distanza minima di 2 cm tra le pareti della camera di cottura e il foglio di alluminio. In caso contrario potrebbero verificarsi scintille che potrebbero danneggiare l’apparecchio.

䡲 Il tempo di cottura dipende dalla quantità, natura e temperatura iniziale dei

cibi nonché dalle stoviglie utilizzate. Inizi sempre dal tempo di cottura più corto indicato, per evitare di scuocere i cibi. Altrimenti le piccole quantità di cibo contenenti poca umidità seccano e possono eventualmente prendere fuoco. Quando i cibi non sono ancora cotti allo scadere della durata di cottura, allungarne la durata.

䡲 Perfori con una forchetta i cibi con pelle o buccia come patate, pomodori,

salsicce, crostacei o simili. Altrimenti il vapore creatosi all’interno delle derrate alimentari non può fuoriuscire e queste possono scoppiare.

䡲 Non cuocia uova nel guscio e non riscaldi le uova sode. Queste potrebbe-

ro scoppiare. Apra le uova e le sbatta. Quando cuoce le uova al tegamino perfori il tuorlo.

Page 12

… Osservazioni sulla sicurezza

Accessori

Durante il funzionamento, l’accessorio raggiunge temperature molto elevate. Pericolo di ustione!

Appoggio per il piatto girevole e piatto girevole di vetro

䡲 Utilizzi l’apparecchio sempre ed esclusivamente con l’appoggio per piatto

girevole e con il piatto girevole di vetro compresi nella fornitura. Non utilizzi altri accessori simili.

䡲 Prima di pulire il piatto girevole di vetro rispettiv. prima di sciacquarlo con

acqua, lo lasci raffreddare.

䡲 Non cuocia i cibi direttamente sul piatto girevole di vetro. 䡲 Non appoggi cibi o contenitori bollenti sul piatto girevole di vetro freddo. 䡲 Non appoggi cibi o contenitori surgelati sul piatto girevole di vetro caldo.

Piatto CombiCrunch

䡲 Durante il funzionamento a microonde e il funzionamento combinato, il

piatto CombiCrunch non può essere utilizzato insieme alla griglia.

䡲 Non utilizzare in nessun caso il piatto CombiCrunch come base di appog-

gio per un altro piatto o contenitore.

Griglia bassa, risp. alta

䡲 L’uso delle griglie non è consigliato solo con il funzionamento microonde. 䡲 Con il funzionamento combinato, non mettere stoviglie di metallo (scodelle

d’alluminio, spiedini per carne) direttamente sulla griglia. Interporre sempre un piatto. Altrimenti possono formarsi delle scintille che danneggiano l’apparecchio.

䡲 Piazzare la griglia nell’apparecchio sempre al centro del piatto girevole di

vetro.

Page 13

… Osservazioni sulla sicurezza

Stoviglie

䡲 Usi esclusivamente stoviglie di materiali resistenti al calore e adatti alle

microonde, quali vetro, vetroceramica, porcellana o materiale sintetico resistente al calore. Le microonde possono passare attraverso questi materiali. Le microonde non passano – o passano solo limitatamente – attraverso le stoviglie di metallo. I cibi resterebbero quindi freddi.

䡲 Utilizzi stoviglie con decorazioni metalliche quali bordi dorati o cibi i

vaschette d’alluminio solo se il produttore ne garantisce l’idoneità alle microonde. Lo stesso vale per i prodotti in carta riciclata.

䡲 Faccia attenzione che le stoviglie girando non toccano contro la parete

interna della camera di cottura.

䡲 Non usi termometri per carne. Durante il funzionamento microonde, il

materiale del termometro per carne può far sprigionare scintille capaci di danneggiare l’apparecchio!

䡲 Stoviglie in porcellana, ceramica e argilla contenenti cavità che si possono

riempire con acqua, possono scoppiare. Attenersi alle indicazioni del produttore.

Page 14

Descrizione dell'apparecchio

Struttura

4 3

3 2

1 Elementi di comando e

d’indicazione

2 Porta dell’apparecchio 3 Bloccaggio di protezione 4 Fori d’aerazione

5 Ventilatore dell’aria calda 6 Illuminazione 7 Ingresso microonde 8 Grill 9 Targhetta dei dati

Page 15

… Descrizione dell'apparecchio

Elementi di comando e d’indicazione

Tasti

Illuminazione Temporizzatore Modi di funzionamento Ora, durata di funzionamento,

Modi di funzionamento delle microonde

Bottone di regolazione

Indicazione

Potenza delle microonde, temperatura Ora, durata di funzionamento, orario di disinserimento,

temporizzatore ecc.

orario di disinserimento Dis

Modi di funzionamento

Aria calda Grill

Modi di funzionamento delle microonde

Power&Favorit CombiCrunch

Microonde AutomaticPlus

Simboli

Temporizzatore Orario di disinserimento

Durata di funzionamento Ora

Page 16

… Descrizione dell'apparecchio

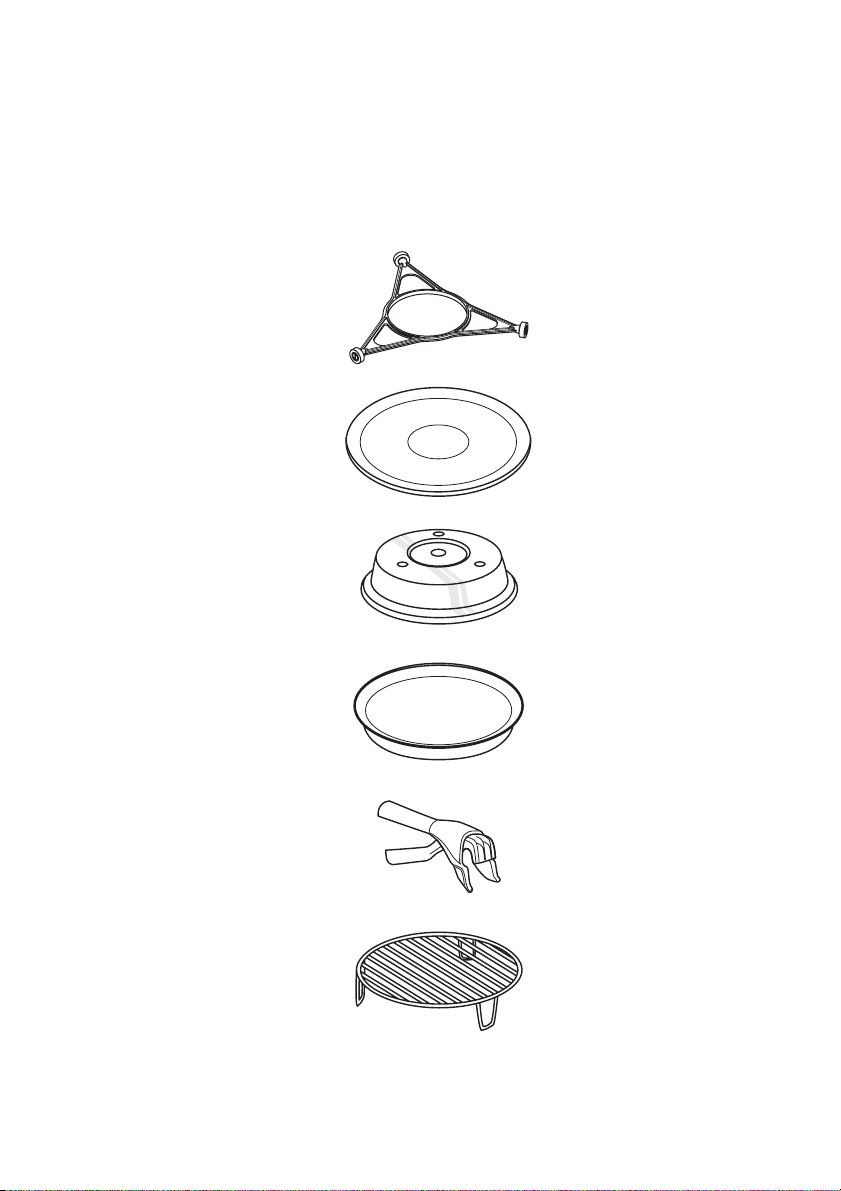

Accessori

Appoggio per il piatto girevole e piatto girevole di vetro

A Porre l’appoggio per il piatto girevole nella scanala-

tura in basso prevista allo scopo.

A Porre il piatto girevole di vetro sull’appoggio per il

piatto girevole in modo che le scanalature sul fondo del piatto girevole di vetro ingranino nelle rispettive cavità dell’azionamento del piatto in basso della camera di cottura. Il piatto girevole di vetro può girare in senso orario o antiorario.

A Il piatto girevole di vetro deve essere utilizzato in tut-

ti i modi di funzionamento. Raccoglie le gocce di sugo della carne e pezzi di cibo, impedendo così l’inutile sporcarsi del fondo della camera di cottura.

Direttamente sull’appoggio per il piatto girevole, non è per messo appoggiare altri contenitori che il piatto girevole di vetro.

Piatto CombiCrunch

Durante il funzionamento, il piatto CombiCrunch raggiunge temperature molto elevate. Pericolo di ustione! Eseguendo tagli nel piatto Combi-Crunch usando coltelli o lame rotanti si provocano danneggiamenti visibili.

䡲 Il piatto CombiCrunch dà ai cibi la doratura croc-

cante desiderata.

A Preparare i cibi direttamente nel piatto

CombiCrunch.

A Utilizzare sempre il piatto girevole di vetro come

appoggio.

Page 17

… Descrizione dell'apparecchio

Maniglia CombiCrunch

A Usare la maniglia speciale CombiCrunch per toglie-

re il piatto CombiCrunch dalla camera di cottura.

Griglia bassa, risp. alta

A Mettere i cibi sulla griglia, per lasciar circolare l’aria

liberamente.

A Usare sempre il piatto girevole di vetro come

appoggio.

A Durante il funzionamento grill, collocare i cibi

direttamente sulla griglia; non coprirli!

Durante il funzionamento, la griglia raggiunge temperature molto elevate. Pericolo di ustione! Durante il funzionamento a microonde / combinato, non collocare stoviglie in metallo direttamente sulla griglia. Interporre sempre un piatto. Altrimenti possono formarsi delle scintille che danneggiano l’apparecchio.

Page 18

… Descrizione dell'apparecchio

Coperchio

Non utilizzare per il funzionamento grill, combinato o CombiCrunch. Il coperchio potrebbe fondere!

䡲 Il coperchio serve ad evitare che i cibi si asciughino

eccessivamente e impedisce che la camera di cottura si sporchi. È concepito per riscaldare i cibi su 1 o 2 appoggi. L’utilizzo del coperchio riduce i tempi di cottura.

A Porre un piatto sul piatto girevole di vetro e coprirlo

con il coperchio.

A Porre un secondo piatto sul coperchio e coprirlo

con un secondo coperchio.

Ventilazione automatica

La ventilazione interviene automaticamente durante il funzionamento. La ventilazione può continuare a funzionare anche dopo la fine del funzionamento, allo scopo di raffreddare rapidamente i componenti elettronici. Durante questa fase può aprire la porta dell’apparecchio e prelevare le derrate alimentari. La ventilazione si disinserisce automaticamente.

Installazione

Le fessure di ventilazione non devono mai essere coperte.

L’apparecchio può essere utilizzato solo con il set d’installazione appropriato e approvato. Non sono ammessi altri tipi di alloggiamento o installazione.

Per installare l’apparecchio è disponibile uno speciale kit di montaggio.

L’apparecchio può funzionare ad una temperatura ambiente da +5 °C a +35 °C.

Il funzionamento ineccepibile dell’apparecchio dipende da una sufficiente circolazione dell’aria. Osservi a questo scopo le istruzioni per l’uso e si attenga alle prescrizioni d’installazione particolareggiate.

Page 19

Uso

Premendo una o più volte il tasto corrispondente è possibile selezionare il modo di funzionamento, il durata di funzionamento, l’orario di disinserimento e altre funzioni.

䡲 Il simbolo della funzione scelta è acceso o lampeggia. 䡲 Sul relativo display digitale lampeggia una proposta. 䡲 Girando il bottone di regolazione è possibile modificare

l’impostazione.

䡲 Premendo sul bottone di regolazione si conferma la regolazione o

l’apparecchio l’assume automaticamente dopo 10 secondi.

䡲 Altre regolazioni o altri cambiamenti possono essere eseguiti in qualsiasi

momento.

䡲 Premendo il tasto l’apparecchio si spegne.

Prima messa in funzione

Prima di utilizzare par la prima volta l’apparecchio installato a nuovo, si prega di eseguire quanto segue:

A Togliere dalla camera di cottura i materiali d’imballaggio e di trasporto. A Quando sul display digitale destro lampeggia girare il bottone di

regolazione per regolare l’ora.

䡲 Premendo sul bottone di regolazione si può passare dalle

ore ai minuti.

䡲 Girando si possono regolare le ore, rispettivamente i minuti. 䡲 Premendo sul bottone di regolazione si conferma la

regolazione o l’apparecchio l’assume automaticamente dopo 10 secondi.

A Pulire la camera di cottura e gli accessori.

Page 20

… Uso

Protezione antiavvio

La protezione antiavvio impedisce l’attivazione involontaria di un modo di funzionamento. Se si aspetta ad attivare l’apparecchio più di 1 minuto dopo l’ultima chiusura della porta dell’apparecchio, entra in funzione automaticamente la protezione antiavvio.

䡲 Se si cerca di attivare lo stesso l’apparecchio, il display digitale indica

䡲 L’apertura della porta dell’apparecchio disattiva la protezione antiavvio. 䡲 Premendo sul bottone di regolazione si avvia il modo di funziona-

mento prescelto.

I tasti / e si possono utilizzare direttamente indipendentemente dalla protezione antiavvio.

Esempio

Se durante la fase di riscaldamento non si mette un cucchiaino da caffè nel recipiente, l’ebollizione dei liquidi viene ritardata. Se il recipiente subisce scosse, anche leggere, si può verificare lo spargimento del liquido. Pericolo di ustione! Quando si cuoce si sviluppa calore. Pericolo di ustione! Usare guanti di protezione o canovacci per pentole. Tenere lontani i bambini. Mescolare i liquidi, prima di consumarli.

I simboli sono descritti nei 'Consigli di regolazione'. Le tabelle dei consigli di regolazione indicano:

Riscaldamento Quantità W min.

Latte 2 dl – 650 1½–2 –

A La guida del piatto girevole e il piatto girevole in vetro vanno utilizzati con

tutti i modi di funzionamento.

A Per procedere seguire le istruzioni riportate nelle pagine seguenti.

Page 21

… Uso

Scegliere il modo di funzionamento

A Scegliere il modo di funzionamento .

– Sul display digitale sinistro lampeggia . – Il simbolo lampeggia. – Il simbolo è acceso. – Sul display digitale destra è acceso .

A Girando il bottone di regolazione è possibile modificare la potenza

delle microonde.

A Scegliere la durata di funzionamento utilizzando il tasto .

– Sul display digitale sinistra è acceso . – Il simbolo è acceso. – Il simbolo lampeggia. – Sul display digitale destro lampeggia .

A Girare il bottone di regolazione e portare la durata di funzionamento

a quindi confermare premendo il bottone. – Il latte viene riscaldato.

Disinserire

A Premere il tasto .

– Cancellazione simboli , e indicazioni digitali.

L’assenza di simboli accesi indica che l’apparecchio è spento. Il ventilatore di raffreddamento può continuare a funzionare.

Prelevare l’alimento

Al momento di aprire la porta dell’apparecchio può fuoriuscire aria molto calda dalla camera di cottura. Pericolo di scottature! Gli accessori sono caldi. Pericolo di scottature! Usare guanti di protezione o la maniglia CombiCrunch.

A Lasciare aperta la porta dell’apparecchio, fino a quando la camera di

cottura si sarà raffreddata, per evitare la corrosione.

Page 22

Regolazioni utente

Le regolazioni possono essere adattate.

A Ad apparecchio disinserito tenere premuto il bottone di regolazione

per 5 secondi. – Sul display digitale compare .

A Confermare premendo il bottone di regolazione .

– Sul display digitale compare per «Sicurezza bambini no».

A Girando il bottone di regolazione , selezionare la regolazione. A Confermare premendo il bottone di regolazione .

– Sul display digitale lampeggia p. es. per «Indicazione dell’ora

visibile».

A Girando il bottone di regolazione il display digitale commuta su

per «Indicazione dell’ora invisibile».

A Premendo sul bottone di regolazione si conferma la regolazione. A Premendo il tasto si termina la regolazione

Dopo un’interruzione della corrente, riattiva la rispettiva regolazione di fabbrica.

Page 23

… Regolazioni utente

Regolazioni possibili

Sicurezza bambini

Indicazione dell’ora

Illuminazione

Segnale acustico

Unità di temperatura

Formato dell’ora

Regolazioni di fabbrica

no *

sì

visibile *

invisibile

automatico con porta

solo con tasto *

forte *

DIS

˚C *

˚F

24 h *

12 h

nessuna modifica

ripristinare

* Regolazione di fabbrica

Page 24

… Regolazioni utente

Sicurezza bambini

La sicurezza bambini ha lo scopo di evitare un inserimento accidentale dell’apparecchio.

Quando la sicurezza bambini è attiva, premere il tasto / oppure – è emesso un doppio segnale acustico e

– premere il tasto non ha alcun effetto.

Comando con sicurezza bambini attiva

A Tenere premuto il tasto e premere il tasto / oppure .

– La sicurezza bambini è ora esclusa. L’ulteriore procedere si effettua

come di consueto.

– 10 minuti dopo il disinserimento dell’apparecchio, la sicurezza bambini

si riattiva automaticamente.

I tasti / e si possono utilizzare direttamente indipendentemente dalla sicurezza bambini.

Indicazione dell’ora

Nella regolazione «invisibile» quando l’apparecchio è disinserito l’indicazione resta spenta. Di conseguenza il consumo di elettricità si riduce. Quando l’apparecchio è acceso l’ora è visibile.

Il valore assolutamente più basso per il consumo di corrente si può ottenere selezionando la regolazione utente , «Indicazione dell’ora non visibile». Nonostante l’economizzatore automatico standby, le funzioni di sicurezza restano attive. Terminato il processo di cottura, tutte le indicazioni si spengono.

Page 25

… Regolazioni utente

Illuminazione

Se è stato impostato «automatico con porta», all’apertura della porta dell’apparecchio nel corso di un modo di funzionamento la luce si accende, mentre alla chiusura della porta dell’apparecchio la luce si spegne.

L’illuminazione si può accendere o spegnere in qualsiasi momento toccando il tasto . Quando non si spegne l’illuminazione toccando il tasto , allora si spegnerà automaticamente dopo 30 minuti di funzionamento.

Segnale acustico

Il segnale acustico può essere attivato o disattivato:

䡲 forte volume massimo 䡲 DIS segnale acustico disattivato

In caso di guasto il segnale acustico si attiva anche se impostato su «DIS».

Unità di temperatura

L’unità di temperatura può essere scelta tra «°C» e «°F»:

䡲 °C Gradi Celsius 䡲 °F Gradi Fahrenheit

Formato dell’ora

Con la regolazione «24 h» è attivo il formato dell’ora europeo, con «12 h» è attivo il formato dell’ora americano (a. m. / p. m.).

Regolazioni di fabbrica

Se sono state modificate una o più regolazioni utente, è possibile resettarle e ripristinare la regolazione di fabbrica.

Page 26

Funzioni dell’orologio

Sono a disposizione le seguenti funzioni dell’orologio:

䡲 Ora 䡲 Temporizzatore – lo si può utilizzare sempre indipendentemente da tutte le

altre funzioni

䡲 Durata di funzionamento – disinserimento dell’apparecchio con comando

a tempo

䡲 Avviamento ritardato – inserimento e disinserimento dell’apparecchio con

comando a tempo

Ad apparecchio disinserito la luminosità dell’indicazione dell’orologio di notte si riduce dalle ore 22 alle 6.

Regolare e modificare l’ora

L’ora non può essere regolata quando l’apparecchio funziona o è regolato un avviamento ritardato.

A Premere il tasto .

– Nel display digitale destro lampeggiano le ore. – Il simbolo lampeggia.

A Girare il bottone di regolazione e regolare le ore. A Premere il tasto o il bottone di regolazione .

– Nel display digitale destro lampeggiano i minuti. – Il simbolo lampeggia.

A Girare il bottone di regolazione e regolare i minuti.

Premendo sul bottone di regolazione si conferma la regolazione o l’apparecchio l’assume automaticamente dopo 10 secondi.

Page 27

… Funzioni dell’orologio

Temporizzatore

Il temporizzatore funziona come un contaminuti per le uova. Si può utilizzare sempre indipendentemente da tutte le altre funzioni.

Regolazione

A Premere il tasto .

– Sul display digitale destro lampeggia . – Il simbolo lampeggia.

A Girare il bottone di regolazione e regolare la durata.

La regolazione si esegue

䡲 fino a 10 minuti in passi da 10 secondi, p. es. = 9 min. 50 sec. 䡲 dai 10 minuti in passi da un minuto, p. es. = 1 ora 12 min.

La durata massima è di 9 ore 59 min.

Premendo 1× il tasto la durata può essere arretrata su .

A Premendo il bottone di regolazione , il temporizzatore si avvia.

– Nel display digitale destro è visibile la durata residua che decorre. – Il simbolo lampeggia.

Dopo decorsa la durata regolata

– per 1 minuto l’apparecchio emette una sequenza ripetitiva di 5 brevi

segnali acustici.

– Il simbolo lampeggia.

A Premendo il tasto il segnale acustico si disinserisce.

Controllare e modificare

A Premere il tasto .

– Sul display digitale destro lampeggia la durata residua che decorre. – Il simbolo lampeggia.

A Girando il bottone di regolazione modificare la durata.

Page 28

… Funzioni dell’orologio

Disinserire anticipatamente

A Premere 2× il tasto .

– Sul display digitale destro lampeggia . – Il simbolo lampeggia.

A Confermare premendo il bottone di regolazione .

Durata di funzionamento

Dopo decorsa la durata di funzionamento, il modo di funzionamento selezionato si spegne automaticamente.

Regolazione

A Selezionare il modo di funzionamento desiderato. A Se il display digitale a destra non lampeggia, premere il tasto .

– Sul display digitale a destra lampeggia il relativo tempo impostato. – Il simbolo lampeggia.

A Girare il bottone di regolazione e regolare la durata. A Confermare premendo il bottone di regolazione .

Controllare e modificare

A Premere il tasto .

– Sul display digitale destro lampeggia la durata residua. – Il simbolo lampeggia.

A Girando il bottone di regolazione regolare la durata.

Disinserire anticipatamente

A Premere il tasto .

Page 29

… Funzioni dell’orologio

Durata di funzionamento scaduta

Dopo decorsa la durata regolata

– l’apparecchio si disinserisce automaticamente – emette per 1 minuto un segnale acustico lungo e ininterrotto – nel display digitale destro lampeggia – il simbolo lampeggia – le regolazioni restano attive per 3 minuti.

Prolungare la durata di funzionamento

A Selezionare la nuova durata entro 3 minuti girando il bottone di

regolazione .

A Confermare premendo il bottone di regolazione .

Spegnere

A Premere il tasto .

– Le regolazioni sono cancellate.

Avviamento ritardato

Il ritardo d’avviamento è attivo, quando con il modo di funzionamento selezionato è stata regolata la durata di funzionamento e anche l’orario di disinserimento. In tal caso l’apparecchio si inserisce e si disinserisce automaticamente al momento desiderato.

L’avviamento ritardato può essere scelto solamente se la durata di funzionamento è più piccola di 20 minuti. Eccezione: con solo funzionamento aria calda 1h30. I cibi facilmente deteriorabili non devono essere lasciati non refrigerati. Per il modo di funzionamento «AutomaticPlus» non è possibile l’avviamento ritardato.

A Scegliere il modo di funzionamento desiderato.

Page 30

… Funzioni dell’orologio

Regolare la durata di funzionamento

A Se il display digitale a destra non lampeggia, premere il tasto .

– Sul display digitale a destra lampeggia il relativo tempo impostato. – Il simbolo lampeggia.

A Girare il bottone di regolazione e regolare la durata.

Regolare l’orario di disinserimento

A Premere nuovamente il tasto .

– Nel display digitale destra lampeggia p. es. – orario di disinseri-

mento senza ritardo.

– Il simbolo lampeggia.

A Girare il bottone di regolazione e regolare l’orario di disinserimento.

L’orario di disinserimento può essere differito per un massimo di 23 ore 59 minuti.

A Confermare premendo il bottone di regolazione .

– Nel display digitale l’ora è ferma. – Il simbolo è acceso. – Il modo di funzionamento selezionato resta disinserito fino all’avviamen-

to automatico.

Es.:

A Scegliere il modo di funzionamento e 150 W. A Alle ore 8:00 regolare una durata di funzionamento di 15 minuti. A Regolare quindi l’orario di disinserimento alle ore 11 e 30.

– L’apparecchio si inserisce automaticamente alle ore 11 e 15 e si

Page 31

… Funzioni dell’orologio

Controllare e modificare

A Premere il tasto 1×.

– La durata di funzionamento diviene visibile per 2 secondi.

A Premere il tasto 2×.

– L’orario di disinserimento lampeggia e può essere modificato.

La durata di funzionamento, il modo di funzionamento e la potenza delle microonde non possono essere modificati.

Disinserire anticipatamente

A Premere il tasto .

Durata di funzionamento scaduta

Dopo decorsa la durata regolata

Prolungare la durata di funzionamento

A Selezionare la nuova durata entro 3 minuti girando il bottone di

regolazione .

A Confermare premendo il bottone di regolazione .

Spegnere

A Premere il tasto .

– Le regolazioni sono cancellate.

Page 32

Modi di funzionamento

Di seguito sono descritti tutti i tipi di funzionamento.

A Osservare le indicazioni nei 'Consigli di regolazione'.

Modo di funzionamento Simbolo Campo Valore proposto

Aria calda

Grill – 15 min

Power&Favorit

Microonde

CombiCrunch 0–1h30 2 min

AutomaticPlus – –

Funzionamento combinato «Aria calda»

Funzionamento combinato «Grill»

50–225 °C

0–1h30

1000 W

0–2min30

0–850 W

0–1h30

0–350 W

0–1h30

50–225 °C

0–650 W

0–1h30

180 °C / 15 min

1000 W

50 s

650 W

5min

180 °C / 350 W / 5 min

180 °C / 350 W / 15 min

650 W / 5 min

350 W / 15 min

Page 33

… Modi di funzionamento

A Utilizzare sempre la guida del piatto girevole e il piatto

girevole in vetro in combinazione con gli altri accessori.

Applicazione Accessori

Per cake, pane, dolcetti, etc.

Per ottenere una crosta croccante e dorata; per gratinare e tostare.

Collocare i cibi direttamente sulla griglia.

Per raccogliere parti di cibo e condensa

mettere un piatto sotto alla griglia.

Per riscaldare tutti i giorni liquidi

come acqua per il tè, latte, ecc.

Per preparare e riscaldare verdure, patate, carne, pesce, ecc.

I cibi vanno quasi sempre girati o mescolati a metà cottura.

Per prodotti surgelati pronti, quali pizza,

patatine fritte, bastoncini di pesce, etc.

Per preparare velocemente pesce e verdure.

«AutomaticPlus» permette di cucinare i cibi di tutti i giorni in

diverso, a seconda del tipo

maniera ottimale selezionando il programma idoneo.

–

di programma

Per cuocere più velocemente gratin, lasagne, sformati, etc.

Per dorare e gratinare velocemente.

Page 34

… Modi di funzionamento

Power&Favorit

Con questo modo di funzionamento è possibile memorizzare il riscaldamento di un liquido, p. es. di 2 dl di caffè.

A Scegliere il modo di funzionamento .

– Sul display digitale sinistra è indicato . – Il simbolo lampeggia. – Sul display digitale destro lampeggia .

A Girare il bottone di regolazione e regolare la durata. A Premendo un po’ più a lungo il bottone di regolazione (per almeno

2 secondi) si memorizza la durata.

Alla scelta successiva dello stesso modo di funzionamento sul display digitale lampeggia la durata di funzionamento memorizzata.

CombiCrunch

Questo modo di funzionamento combina le microonde e il grill. Per un risultato ottimale si deve utilizzare il piatto CombiCrunch.

A Scegliere il modo di funzionamento .

– Sul display digitale destro lampeggia .

A Ruotare il bottone di regolazione e portare la durata di funzionamen-

to quindi confermare premendo il bottone.

Page 35

… Modi di funzionamento

AutomaticPlus

Con «AutomaticPlus» si possono impostare in modo semplice e preparare rapidamente le ricette di tutti i giorni. I programmi possono essere selezionati tramite il modo di preparazione o il gruppo di alimenti.

A Scegliere il modo di funzionamento .

– Sul display digitale sinistra lampeggia .

A Girare il bottone di regolazione scegliere il modo di preparazione,

quindi confermare premendo il bottone. – Sul display digitale a sinistra è indicato il modo di preparazione e il

gruppo di alimenti lampeggia.

A Girare il bottone di regolazione e scegliere il gruppo di alimenti,

quindi confermare premendo il bottone. – Sul display digitale a sinistra è indicato il gruppo di alimenti. – Sul display digitale a destra lampeggia il relativo valore impostato per il

peso.

A Girare il bottone di regolazione e scegliere il peso del cibo, quindi

confermare premendo il bottone. – Il programma parte. – Sul display digitale a destra è indicato il tempo residuo.

A seconda del gruppo di alimenti, il programma s’interrompe più o meno a metà tempo.

– Si attiva il segnale acustico, che si ripete per 3×. – Sul display digitale a sinistra è indicato . – Sul display digitale a destra è indicato .

A Aprire la porta dell’apparecchio. A Mescolare o, se possibile, girare i cibi. A Chiudere la porta dell’apparecchio e premere il bottone di regolazione

per confermare.

– Il programma viene continuato.

Se gli alimenti non vengono rivoltati o mescolati, il programma continua automaticamente dopo 2 minuti.

Page 36

… Modi di funzionamento

Possibili regolazioni

Modo di preparazione Gruppo alimenti Quantità

Piatto pronto 250–500 g

Piatto pronto surgelato 250–500 g

Rigenerare

Cottura croccante **

Scongelare

Cuocere

Cuocere al forno

Sciogliere

Ammorbidire

Minestra 200–800 g

Bevande 100–500 g

Lasagne surgelate 200–500 g

Patate fritte * 200–500 g

Pizza (sottile) 200–400 g

Pizza (alta) 300–800 g

Chicken Nuggets / Ali di pollo 200–500 g

Quiche 200–500 g

Carne * 100 g–2 kg

Pollo * 100 g–2,5 kg

Pesce * 100 g–2 kg

Verdura * 100 g–2 kg

Pane * 100 g–1 kg

Patate arrosto * 200–1000 g

Verdura fresca * 200–800 g

Verdura surgelata * 200–800 g

Verdura in scatola 200–600 g

Popcorn 100 g

Cornetti –

Pane 400–800 g

Cake 500–1000 g

Soufflé ø 19 cm –

Muffins ø 5–6 cm –

Biscotti –

Meringhe ø 4 cm –

Burro / margarina * 50–200 g

Cioccolato * 50–200 g

Burro / margarina * 50–100 g

Gelato * 250–500 g

* Testo pausa: / ** Utilizzare il piatto CombiCrunch

Page 37

… Modi di funzionamento

Funzionamento combinato

Il funzionamento combinato è possibile solo con le sole microonde e aria chauda oppure grill.

A Scegliere il modo di funzionamento .

– Sul display digitale destro lampeggia . – I simboli e lampeggiano.

A Girare il bottone di regolazione e regolare la durata – massimo

La durata di funzionamento si riferisce al funzionamento grill e a microonde.

A Scegliere il modo di funzionamento .

– Sul display digitale destro è indicata la durata di funzionamento

impostata. – Il simbolo è acceso. – Il simbolo lampeggia. – Sul display digitale a sinistra lampeggia .

A Girare il bottone di regolazione e regolare la potenza delle

microonde.

A Se necessario, impostare un avviamento ritardato. A Confermare premendo il bottone di regolazione .

Controllare e modificare

A Inserire/disinserire il grill con il tasto . A Selezionare il microonde con il tasto .

– Il simbolo lampeggia. – Sul display digitale a sinistra lampeggia la potenza delle microonde.

A Ruotare il pulsante di regolazione e portare la potenza delle micro-

onde a 0. – Il funzionamento a microonde è disattivato.

Disattivazione

A Premere il tasto .

Page 38

Consigli di regolazione

Spiegazione dei simboli

Modi di funzionamento

Modi di funzionamento delle microonde

W Watt

min. Durata in minuti

Accessori

Uso ottimale

Nei ricettari i valori consigliati sono a volte eccessivi, e gli accessori indicati non sono sempre ideali per questo tipo di apparecchio. Nelle tabelle seguenti sono indicati diversi valori per un utilizzo ottimale.

A Posizionare sempre i cibi al centro del piatto girevole in vetro. A Coprire sempre gli alimenti liquidi e gli alimenti che producono vapore, a

meno che non si vogliano croccanti.

A Gli alimenti poveri di liquido vanno riscaldati coperti, per evitare che

secchino.

A Mescolare o girare i cibi a metà cottura. A Per un riscaldamento uniforme, al termine della cottura lasciar riposare i

cibi nella camera di cottura (Tempo di attesa).

A Evitare frequenti aperture della porta dell’apparecchio.

Molte porzioni piccole si riscaldano più presto e più uniformemente di una sola porzione grande.

Page 39

… Consigli di regolazione

Riscaldare

Quantità W

Latte * 2 dl – 650 1½–2

Bevande * 2 dl – 800 1½–2

300 g – 800 2½–3

Piatto pronto

550 g – 800 4–5

Minestra * 3–5 dl – 800 2–6

Lasagne, sformati, gratin 400–500 g – 800 5–6

Pasta ** 200–300 g – 800 2–3

Riso ** 150–300 g – 800 1½–3

Verdura 250–400 g – 800 1½–3

min.

–

* Per riscaldare liquidi mettere un cucchiaino da caffè nel recipiente, per

evitare l’innalzamento del punto d’ebollizione.

** Aggiungere sempre un po’ di liquido.

A Dopo il riscaldamento rispettare un tempo di riposo di ca. 2 minuti.

Page 40

… Consigli di regolazione

Scongelare

Cibo Quantità W

Salsicce * – – 150 5–8

Carne macinata * 500 g – 150 10–15

Arrosto * 800 g – 150 18–25

Parti di pollo * 600 g – 150 12–20

Pesce * 400 g – 150 7–10

Spinaci * 300 g – 150 6–8

Bacche 200 g – 150 4–5

Filone di pane 500 g – 150 6–7

Panino

4pezzi

à 50 g

– 150 2–3

min.

–

* Girare dopo metà cottura.

A In fase di congelamento preparare porzioni piatte e possibilmente piccole. A Per garantire uno scongelamento perfetto, a fine cottura rispettare un

tempo di riposo di ca. 4 minuti.

Page 41

… Consigli di regolazione

Scongelamento e cottura in contemporanea

Prodotti surgelati * Quantità W

Pizza 300–350 g – – 6–8

Hamburger 2–4 pezzi – – 5–8

Spiedini di pesce 200–300 g – – 5–7

Patate fritte 400 g – – 15–16

200 g – 800 4

Verdura mista **

500 g – 800 8

Composta di frutta 200–400 g – 650 4–7

Lasagne 400 g – 650 13–17

min.

* Seguire i consigli del produttore. ** Girare dopo metà cottura.

–

Page 42

… Consigli di regolazione

Carne, pollame, pesce

Quantità W

Arrosto di manzo 1 kg 165–175 – – 60–75

Polpetta 1 kg 180–190 – – 50–80

Pollo 1 kg 225 350 30–32

Petto di pollo 125–300 g – – 600 5–6

Pesce, intero 500–600 g 180–190 350 15–20

Filetti di pesce 400–500 g – – – 3–9

min.

Utilizzare sempre la griglia bassa.

Page 43

… Consigli di regolazione

Verdura, fresca

Quantità W

Broccoli 300–500 g – – 800 5–8

Cavolfiore 300–500 g – – 800 3–8

Carote 300–400 g – – 800 3–8

Pomodori 400 g – – 800 2–3

Melanzane 400 g – – – 6–8

Peperoni 2–4 pezzi – – – 10–15

Zucchine 250 g – – – 3–5

Patate, a fette

Patate arrosto *

250 g – – – 8–12

500 g – – – 15–18

1 pezzo

da 250 g

–6507

min.

* Prima della cottura pungere con una forchetta e rivoltare a metà tempo.

Page 44

… Consigli di regolazione

Cottura

Quantità W

Cake * 800 g 170–180 – – 50–70

Bisquit – 170–180 – – 30–35

Torta di Linz – 170–180 – – 40–50

Stuzzichini in pasta sfoglia

Muffin 8–10 pezzi 200 – – 25–35

Biscotti pasta frolla – 170 – – 15–20

Amaretti – 170 – – 15–20

Bruschetta, Pane all’aglio

Crostata alla frutta – 190–200 – – 45–55

Crostata piccante – 180–190 – – 50–60

Pizza, fresca

8 pezzi 210–220 – – 25–30

– 225 – – 10–15

– 225 – – 20–25

– – – – 10–15

min.

* Preriscaldare fino al raggiungimento della temperatura della camera di

cottura. Utilizzare sempre la griglia bassa.

Page 45

… Consigli di regolazione

Cottura

Quantità W

Pane 500 g–1 kg 210–225 – – 30–35

Panini 5–7 pezzi 225 – – 15–20

Panini, precotti 6–10 pezzi 225 – – 10–15

Lasagne, sformati, gratin

Verdura gratinata – – 350 7–12

per

4 persone

180–200 350 25–30

min.

* Preriscaldare fino al raggiungimento della temperatura della camera di

cottura.

Utilizzare sempre la griglia bassa.

Popcorn

Quantità W

Popcorn * 100 g – – 850 2 –

min.

* Seguire i consigli del produttore.

Page 46

Cura e manutenzione

Prima della pulizia faccia raffreddare l’apparecchio nonché gli accessori. In caso di danneggiamento della porta dell’apparecchio o della chiusura della porta, l’apparecchio non può più essere utilizzato. Verificare questi componenti periodicamente. Per la pulizia dei vetri della porta non utilizzare in nessun caso prodotti abrasivi e ausili di pulizia come lana di vetro, coltelli, raschietti per vetri, lamette da barba ecc. La presenza di graffi sul vetro della porta può provocare la rottura del vetro. In nessun caso utilizzare detersivi abrasivi, fortemente acidi o detersivo per acciaio inossidabile. Non è permesso utilizzare spugne abrasive, lana metallica ecc. Questi prodotti danneggiano le superfici.

Pulizia esterna

A Togliere subito lo sporco o i residui di detersivo. A Pulire le superfici con un panno morbido inumidito con acqua – per le su-

perfici di metallo pulire seguendo il senso della levigatura. Dopo asciugare usando un panno morbido.

Pulire la porta dell’apparecchio

Non rimuovere in nessun caso la porta dell’apparecchio! Per la pulizia dei vetri della porta non utilizzare in nessun caso prodotti abrasivi e ausili di pulizia come lana di vetro, coltelli, raschietti per vetri, lamette da barba ecc. La presenza di graffi sul vetro della porta può provocare la rottura del vetro.

A Pulire la porta dell’apparecchio usando un panno inumidito con acqua.

Dopo asciugare strofinando con un panno morbido.

Page 47

… Cura e manutenzione

Pulizia della camera di cottura

Dopo la pulizia inserire assolutamente di nuovo l’appoggio del piatto girevole e il piatto girevole di vetro. In nessun caso utilizzare detersivi abrasivi. Non è permesso utilizzare spugne abrasive, lana metallica ecc. Questi prodotti danneggiano le superfici.

A Pulire regolarmente la camera di cottura, particolarmente quando sono

stati versati dei cibi. Fare attenzione che non si siano formate incrostazioni di grasso o di residui di cibo. Per pulire togliere tutti gli accessori dalla camera di cottura.

A Pulire i residui di sporco con un panno umido, possibilmente quando la

camera di cottura è ancora tiepida. Pulire con un panno morbido inumidito con acqua e ripassare con un panno asciutto.

A In caso di sporco ostinato riscaldare per 2–3 minuti un bicchiere d’acqua

con potenza microonde massima. Il vapore prodotto ammorbidisce lo sporco.

A Per combattere gli odori spiacevoli riscaldare per 2–3 minuti un bicchiere

di succo di limone con potenza microonde massima.

Page 48

… Cura e manutenzione

Pulizia degli accessori

Lasciare raffreddare il piatto girevole di vetro prima di pulirlo. Prima della pulizia, il piatto CombiCrunch deve raffreddarsi bene. Il piatto CombiCrunch ancora caldo non deve mai essere immerso nell’acqua di risciacquo o tenuto sotto l’acqua corrente, perché un raffreddamento troppo rapido può danneggiarlo.

I seguenti accessori possono essere puliti nella lavastoviglie:

䡲 Appoggio del piatto girevole 䡲 Piatto girevole di vetro 䡲 Coperchio 䡲 Maniglia CombiCrunch 䡲 Griglia

A Il piatto CombiCrunch non può essere lavata nella lavastoviglie. Il rivestimento potrebbe venire danneggiato.

A Per la pulizia, usare un detersivo delicato, acqua ed una spugna. Lana me-

tallica, spugne raschianti per tutti gli usi, ecc., lasciano in qualsiasi caso dei danni visibili.

Sostituire la lampadina a incandescenza

Per motivi di sicurezza, quando la lampadina è difettosa occorre contattare il nostro servizio clienti.

Page 49

Eliminare personalmente i guasti

Susseguentemente sono elencati i guasti che possono essere riparati facilmente da soli attenendosi alla procedura descritta. Quando viene indicato un guasto differente, oppure quando non è possibile riparare il guasto, rivolgersi al servizio.

Prima di telefonare al servizio, annotare per favore il numero FN e la completa comunicazione di errore, p. es. .

Cosa fare, se …

… l’apparecchio è stato acceso senza contenere cibi da cuocere

Possibile causa Rimedio

L’apparecchio non viene danneggiato se resta inserito solo per poco tempo. È però consigliabile non accendere l’apparecchio quando è vuoto.

… l’apparecchio non funziona

Possibile causa Rimedio

䡲 L’apparecchio non è col-

A Controllare l’alimentazione elettrica.

legato alla rete elettrica.

䡲 Il fusibile o l’interruttore

automatico dell’appartamento rispettiv. dell’instal-

A Sostituire il fusibile. A Inserire nuovamente l’interruttore

automatico.

lazione della casa è difettoso.

䡲 Interruzione nell’alimenta-

A Controllare l’alimentazione elettrica.

zione elettrica.

䡲 L’apparecchio è difettoso. A Si metta in contatto con il nostro servizio

assistenza clienti.

Page 50

… Eliminare personalmente i guasti

… all’inserimento si sente un rumore graffiante

Possibile causa Rimedio

䡲 Il pavimento della camera

di cottura e l’appoggio per il piatto girevole sono

A Pulire regolarmente il pavimento della

camera di cottura e l’appoggio per il piatto girevole.

sporchi.

… l’apparecchio causa disturbi al televisore

Possibile causa Rimedio

In tal caso il suo apparecchio non è difettoso. Durante il funzionamento si possono verificare disturbi al televisore ed alla radio. Si tratta degli stessi disturbi che possono essere provocati anche dai piccoli apparecchi elettrici (quali i miscelatori, aspira-polvere ecc.).

… dall’apparecchio fuoriesce aria calda

Possibile causa Rimedio

Si tratta di uno stato normale condizionato dal funzionamento. Il calore sprigionato dal cibo durante la cottura riscalda l’aria all’interno della camera di cottura; successivamente, l’aria calda viene espulsa all’esterno. L’aria calda espulsa dall’apparecchio non contiene microonde. Non tappare in nessun caso le aperture di sfiato.

Page 51

… Eliminare personalmente i guasti

… l’apparecchio si disinserisce anticipatamente

Possibile causa Rimedio

䡲 L’apparecchio si è

surriscaldato.

A Controllare le aperture di ventilazione

dell’apparecchio. Devono essere accessibili.

䡲 Le aperture di ventilazio-

ne sono coperte.

A Liberare le aperture di ventilazione da

eventuali oggetti.

A Attendere che l’apparecchio si sia

raffreddato.

A Avviare nuovamente l’apparecchio.

Dopo un’interruzione dell’alimentazione elettrica

Dopo un’interruzione della corrente, nel display digitale destro lampeggiano

e il simbolo .

A Girare il bottone di regolazione e regolare le ore. A Confermare premendo sul bottone di regolazione . A Girare il bottone di regolazione e regolare i minuti. A L’ora viene confermata premendo nuovamente il bottone di regolazione

Tutte le regolazioni utente sono state ripristinate sulle regolazioni di fabbrica.

Page 52

Accessori e ricambi

Per l’ordinazione pregasi indicare il modello n. e l’esatta denominazione.

Appoggio del piatto girevole

Piatto girevole di vetro

Coperchio

Piatto CombiCrunch

Miniglia CombiCrunch

Griglia

bassa

alta

Page 53

Dati tecnici

Dimensioni esterne

A Vedere istruzioni d’installazione

Raccordo elettrico

A Vedere targhetta dei dati 1

Economizzatore automatico standby

Per evitare un inutile consumo d’energia, l’apparechio dispone di un economizzatore automatico standby.

Page 54

Smaltimento

Imballaggio

䡲 Le parti dell’imballaggio (cartone, fogli di plastica PE, polistirolo EPS) sono

munite di un marchio e se possibile vanno riciclate di conseguenza oppure smaltite nel rispetto dell’ambiente.

Disinstallare

䡲 Staccare l’apparecchio dalla presa. In caso di installazioni fisse, far

smontare il collegamento da un elettricista autorizzato!

Sicurezza

䡲 Per evitare incidenti a seguito di un utilizzo inappropriato, in particolar

modo da parte di bambini, è necessario rendere inservibile l’apparecchio.

䡲 Sfilare la spina dalla presa, risp. far smontare il collegamento da un elettri-

cista. In seguito tagliare il cavo di collegamento alla rete dell’apparecchio.

䡲 Rimuovere la chiusura della porta o renderla inservibile.

Smaltimento

䡲 L’apparecchio vecchio non è un rifiuto senza valore. Con uno smaltimento

eseguito a regola d’arte le materie prime possono essere riciclate.

䡲 Sulla targhetta dei dati dell’apparecchio è raffigurato il simbolo . Esso

indica che non è consentito smaltirlo assieme ai normali rifiuti delle economie domestiche.

䡲 Lo smaltimento deve avvenire conformemente alle disposizioni locali per

lo smaltimento dei rifiuti. Si prega di rivolgersi alle autorità competenti della vostra amministrazione comunale, alla stazione di riciclaggio dei rifiuti domestici locale o al commerciante, presso il quale è stato acquistato l’apparecchio, per ottenere ulteriori informazioni sul trattamento, sul ricupero e sulla riutilizzazione del prodotto.

Page 55

Annotazioni

Page 56

Indice analitico

Accessori ........................ 12, 16, 52

Ordinare .................................... 59

Pulizia ........................................ 48

Aperture di ventilazione.............. 51

Appoggio per il piatto

girevole ................................... 12, 16

Aria calda...................................... 32

Assistenza tecnica....................... 59

AutomaticPlus........................ 32, 35

Tabella programmi.................. 36

Avviamento ritardato ................... 29

Bambini nell’economia

domestica........................................ 6

Bloccaggio di protezione ........... 14

Brevi istruzioni .............................. 60

Campo di validità........................... 2

Centro di servizio......................... 59

CombiCrunch ........................ 32, 34

Consigli di regolazione............... 38

Carne......................................... 42

Cottura......................... 41, 44, 45

Pesce......................................... 42

Pollame ..................................... 42

Popcorn..................................... 45

Riscaldare................................. 39

Scongelamento........................ 41

Scongelamento e cottura in

contemporanea ....................... 41

Scongelare ............................... 40

Verdura fresca ......................... 43

Contratto di servizio .................... 59

Coperchio...................................... 18

Cottura ........................................... 41

Cura................................................ 46

Dati tecnici.................................... 53

Descrizione dell'apparecchio.... 14

Dimensioni esterne..................... 53

Disinstallare.................................. 54

Disturbi

Al televisore ............................. 50

Alla radio .................................. 50

Disturbi del funzionamento........ 59

Domande ...................................... 59

Durata di funzionamento............ 28

Elementi d’indicazione ............... 15

Elementi di comando ................. 15

Eliminare personalmente i

guasti............................................. 49

Energia delle microonde .............. 5

Evitare di danneggiare

l’apparecchio .................................. 9

Formato dell’ora .......................... 25

Funzionamento combinato........ 37

Aria calda................................. 32

Grill ............................................ 32

Funzioni dell’orologio ................. 26

Gerätebeschreibung................... 14

Griglia ..................................... 12, 17

Grill.......................................... 14, 32

Gruppo alimenti........................... 36

Page 57

… Indice analitico

Illuminazione .................. 14, 23, 25

Imballaggio.................................... 54

Indicazione .................................... 15

Indicazione dell’ora.............. 23, 24

Lampeggia................................ 51

Installazione................................... 18

Interruzione dell’alimentazione

elettrica........................................... 51

Maniglia CombiCrunch ............... 17

Manutenzione................................ 46

Messa in funzione........................ 19

Microonde ..................................... 32

Osservazioni sulla sicurezza . 10

Modello n......................................... 2

Modi di funzionamento........ 15, 32

Modi di funzionamento delle

microonde ..................................... 15

Modo di funzionamento

AutomaticPlus .......................... 35

CombiCrunch ........................... 34

Power&Favorit .......................... 34

Modo di preparazione................. 36

Orario di disinserimento ............. 29

Ordinazioni .................................... 59

Osservazioni sulla sicurezza

Prima messa in funzione.......... 5

Quando nell’economia

domestica vivono bambini....... 6

Uso conforme allo scopo ........ 6

Utilizzazione ................................ 7

Piatto CombiCrunch............. 12, 16

Piatto girevole di vetro......... 12, 16

Porta dell’apparecchio ............... 14

Pulizia ........................................ 46

Power&Favorit ....................... 32, 34

Prelevare l’alimento..................... 21

Prima della prima messa in

funzione ........................................... 5

Prima messa in funzione....... 5, 19

Protezione antiavvio .................... 20

Pulizia della camera di cottura.. 47

Pulizia esterna.............................. 46

Raccordo elettrico....................... 53

Regolare l’ora............................... 26

Regolazioni di fabbrica............... 25

Regolazioni utente....................... 22

Ricambi ......................................... 52

Ordinare.................................... 59

Riscaldare..................................... 39

Riscaldare alimentari e liquidi... 10

Rumore graffiante........................ 50

Scongelamento............................ 41

Scongelare.................................... 40

Segnale acustico ......................... 25

Sicurezza....................................... 54

Sicurezza bambini ................ 23, 24

Simboli...................................... 2, 15

Smaltimento.................................. 54

Sostituire la lampadina a

incandescenza ............................. 48

Spegnere................................ 29, 31

Spiegazione dei simboli ............. 38

Standby ......................................... 53

Stoviglie......................................... 13

Struttura......................................... 14

Page 58

… Indice analitico

Targhetta dei dati.................. 14, 53

Tasti................................................ 15

Temperatura ambiente ............... 18

Temporizzatore............................. 27

Tipo................................................... 2

Unità di temperatura................... 25

Uso................................................. 19

Esempio ................................... 20

Uso ottimale ................................. 38

Ventilatore dell’aria calda .......... 14

Ventilazione .................................. 18

Page 59

Assistenza tecnica

Il capitolo 'Eliminare personalmente i guasti' aiuta a riparare di persona piccole anomalie del funzionamento. Ciò vi consente di risparmiare la richiesta di un tecnico dell’assistenza e quindi i costi risultanti.

Se ci dovete contattare per un’anomalia del funzionamento o per trasmetterci un’ordinazione, vogliate sempre indicarci il numero di fabbricazione (FN) e la denominazione del vostro apparecchio. Annotate queste indicazioni qui di seguito, come pure sull’autoadesivo di servizio fornito con l’apparecchio. Incollate l’autoadesivo in un luogo ben visibile o nella vostra agenda telefonica.

Questi dati figurano sul certificato di garanzia, sulla fattura originale e sulla targhetta dei dati.

A Aprire la porta dell’apparecchio.

– La targhetta dei dati si trova sul lato sinistro all’interno della camera di

cottura.

In caso di disturbi del funzionamento può rivolgervi al più vicino Centro di servizio della V-ZUG SA con un telefono fisso presso l’ubicazione dell’apparecchio, telefonando al numero gratuito 0800 850 850.

Domande, ordinazioni, contratto di servizio

Per domande e problemi di ordine amministrativo o tecnico, così come per ordinazioni di pezzi di ricambio e accessori, vogliate rivolgervi direttamente alla sede principale a Zug, tel. +41 (0)41 767 67 67. Alla scadenza della garanzia, per tutti i nostri prodotti il cliente ha la possibilità di stipulare un contratto di servizio. Le inviamo volentieri la relativa documentazione.

Apparecchio

Page 60

Brevi istruzioni

Leggere dapprima le osservazioni sulla sicurezza delle istruzioni per l’uso!

Regolare l’ora

A Premere il tasto . A Girare il bottone di regolazione e regolare le ore. A Premere nuovamente il tasto . A Girare il bottone di regolazione e regolare i minuti. A Confermare premendo il bottone di regolazione .

Disinserire l’apparecchio

A Premere il tasto .

Regolare il temorizzatore

A Premere il tasto . A Girando il bottone di regolazione regolare la durata.

Accendere Power&Favorit

A Premere il tasto . A Confermare premendo il bottone di regolazione .

V-ZUG SA

4 6 1 9 - 6 9 4 - 7 5 7 2 1

Industriestrasse 66, 6301 Zug Tel. +41 (0)41 767 67 67, Fax +41 (0)41 767 61 61 [email protected], www.vzug.ch Centro di servizio: Tel. 0800 850 850

J946.012-0
