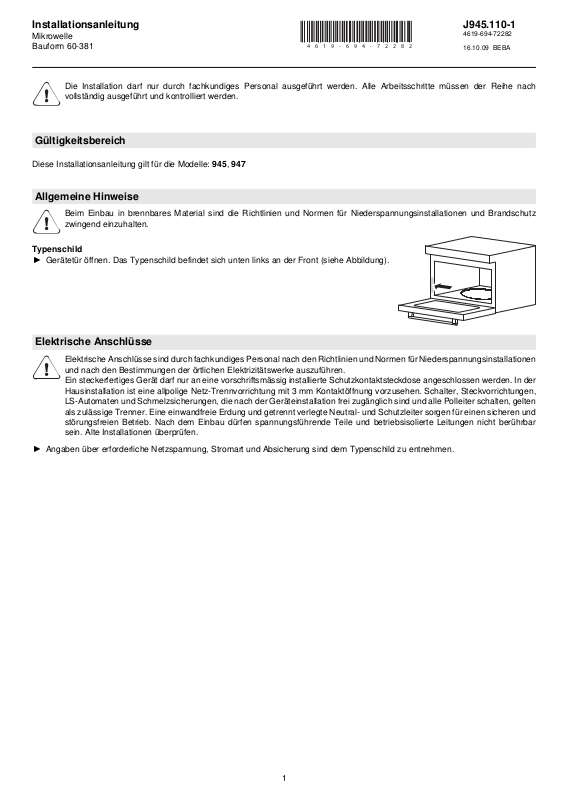

Page 1
Installationsanleitung
Mikrowelle
Bauform 60-381
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach
vollständig ausgeführt und kontrolliert werden.
4 6 1 9 - 6 9 4 - 7 2 2 8 2
Gültigkeitsbereich
Diese Installationsanleitung gilt für die Modelle: 945, 947
Allgemeine Hinweise
Beim Einbau in brennbares Material sind die Richtlinien und Normen für Niederspannungsinstallationen und Brandschutz
zwingend einzuhalten.
Typenschild

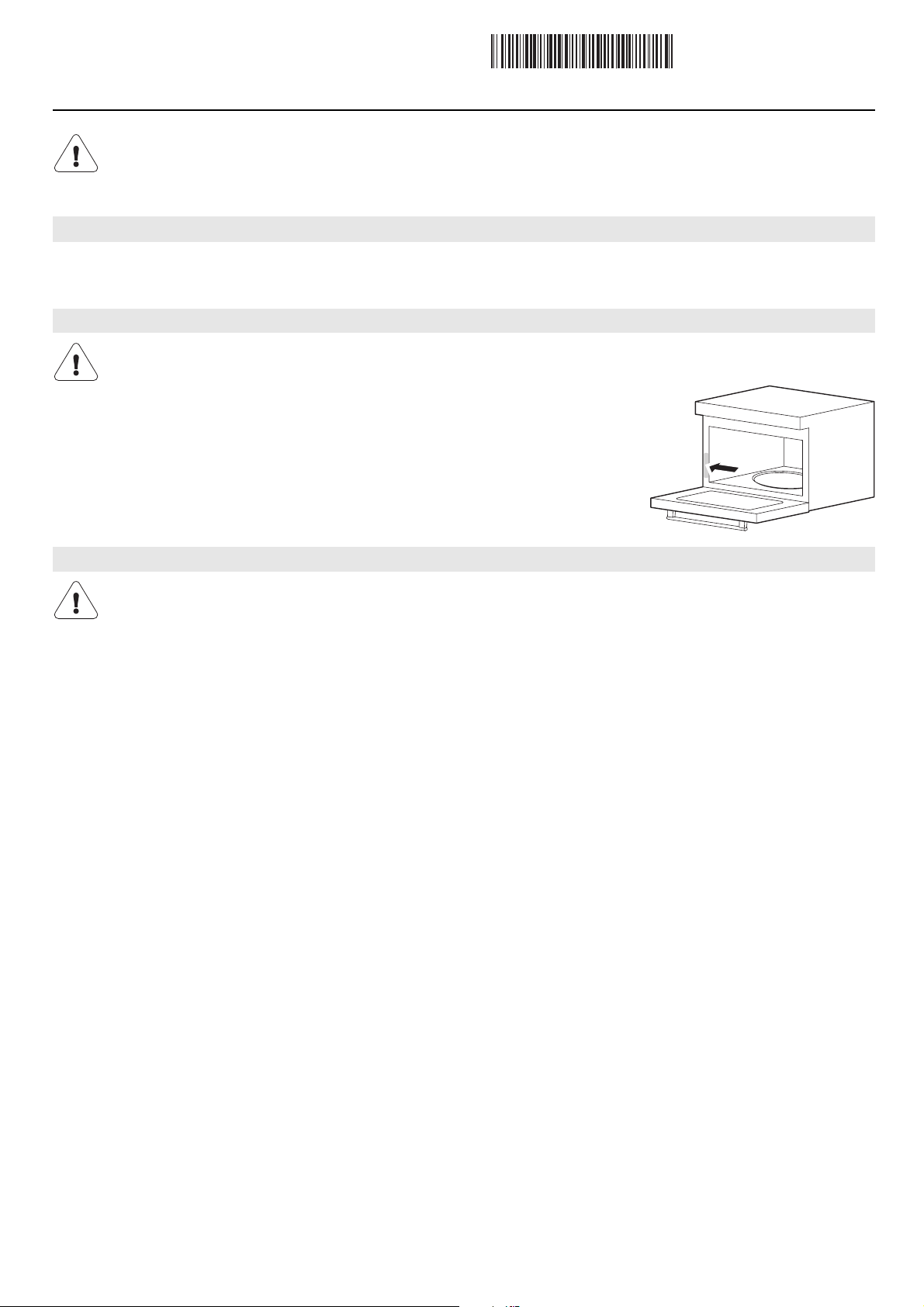

A Gerätetür öffnen. Das Typenschild befindet sich unten links an der Front (siehe Abbildung).
J945.110-1
4619-694-72282
16.10.09 BEBA
Elektrische Anschlüsse
Elektrische Anschlüsse sind durch fachkundiges Personal nach den Richtlinien und Normen für Niederspannungsinstallationen
und nach den Bestimmungen der örtlichen Elektrizitätswerke auszuführen.
Ein steckerfertiges Gerät darf nur an eine vorschriftsmässig installierte Schutzkontaktsteckdose angeschlossen werden. In der
Hausinstallation ist eine allpolige Netz-Trennvorrichtung mit 3 mm Kontaktöffnung vorzusehen. Schalter, Steckvorrichtungen,
LS-Automaten und Schmelzsicherungen, die nach der Geräteinstallation frei zugänglich sind und alle Polleiter schalten, gelten
als zulässige Trenner. Eine einwandfreie Erdung und getrennt verlegte Neutral- und Schutzleiter sorgen für einen sicheren und
störungsfreien Betrieb. Nach dem Einbau dürfen spannungsführende Teile und betriebsisolierte Leitungen nicht berührbar
sein. Alte Installationen überprüfen.
A Angaben über erforderliche Netzspannung, Stromart und Absicherung sind dem Typenschild zu entnehmen.
1
Page 2
Installationsanleitung
Mikrowelle
Bauform 60-381
Installation
Der Einbau des Gerätes oberhalb eines Abluftbackofens ist wegen der nach oben wegzuführenden Abluftverrohrung nicht
möglich.

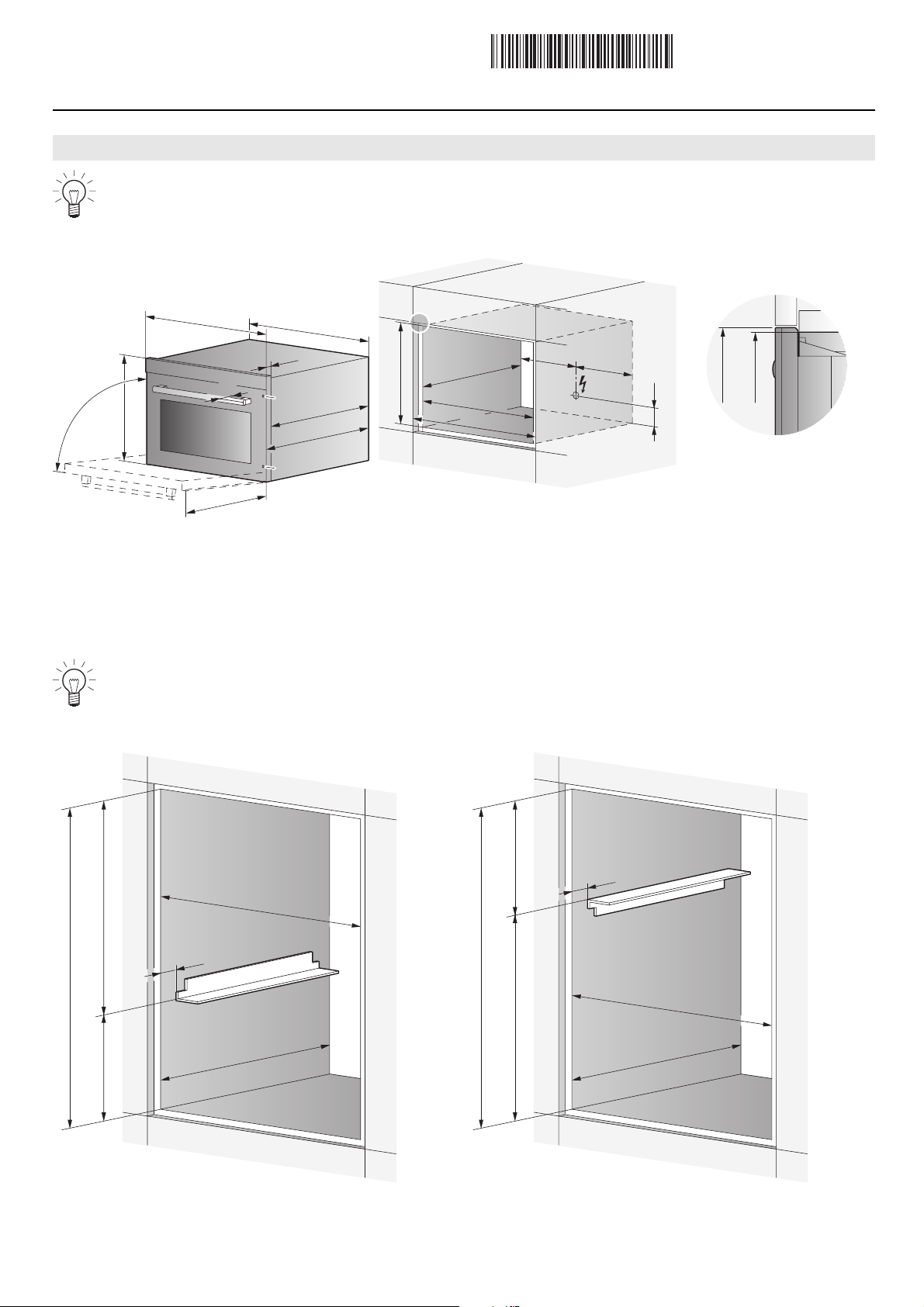

Einbau
597
545
J945.110-1
4619-694-72282
4 6 1 9 - 6 9 4 - 7 2 2 8 2
X
16.10.09 BEBA
Detail X
20
~85˚
378
1. Gerät vor Nische stellen und Netzstecker einstecken.
2. Gerät frontbündig zu Möbel sorgfältig in Nische schieben und darauf achten, dass das Anschlusskabel nicht eingeklemmt wird.
3. Gerätetür öffnen und Gerät seitlich mit beiliegenden 4 Schrauben S von vorne befestigen.
~45
300
S
445
(470)
S
374
min. 550
560–568
600
=
=
374
378
Gerät
50
Nische
Einbau mit Backofen in gemeinsamer Nische
Wird ein Backofen ober- oder unterhalb des Gerätes in gemeinsamer Nische eingebaut, sollte für die Auflage des oben liegenden Gerätes das Winkelset 60 W verwendet werden.
Unterhalb Backofen Oberhalb Backofen
EURO 594
SMS 1143
EURO 974
EURO 380
SMS 762
SMS 381
50
560–568
W
min. 550
EURO 974
2
SMS 381
EURO 374
SMS 1143
SMS 762
EURO 600
50
W
560–568
min. 550
