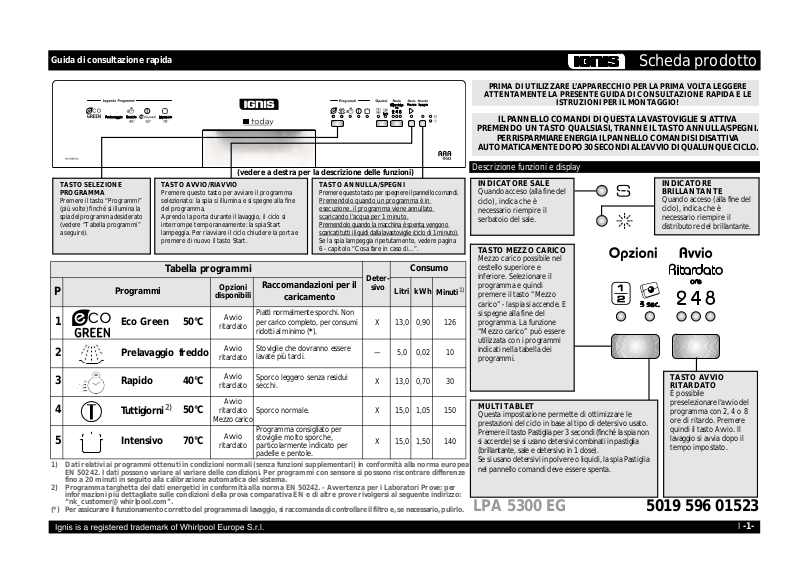

Guida di consultazione rapida |
Scheda prodotto |
PRIMA DI UTILIZZARE L’APPARECCHIO PER LA PRIMA VOLTA LEGGERE
ATTENTAMENTE LA PRESENTE GUIDA DI CONSULTAZIONE RAPIDA E LE
ISTRUZIONI PER IL MONTAGGIO!
IL PANNELLO COMANDI DI QUESTA LAVASTOVIGLIE SI ATTIVA
PREMENDO UN TASTO QUALSIASI, TRANNE IL TASTO ANNULLA/SPEGNI.
PER RISPARMIARE ENERGIA IL PANNELLO COMANDI SI DISATTIVA
AUTOMATICAMENTE DOPO 30 SECONDI ALL’AVVIO DI QUALUNQUE CICLO.
Descrizione funzioni e display
(vedere a destra per la descrizione delle funzioni)
TASTO SELEZIONE PROGRAMMA
Premere il tasto “Programmi” (più volte) finché si illumina la spia del programma desiderato (vedere “Tabella programmi” a seguire).
TASTO AVVIO/RIAVVIO
Premere questo tasto per avviare il programma selezionato: la spia si illumina e si spegne alla fine del programma.
Aprendo la porta durante il lavaggio, il ciclo si interrompe temporaneamente: la spia Start lampeggia. Per riavviare il ciclo chiudere la porta e premere di nuovo il tasto Start.
TASTO ANNULLA/SPEGNI
Premere questo tasto per spegnere il pannello comandi. Premendolo quando un programma è in esecuzione, il programma viene annullato scaricando l’acqua per 1 minuto.
Premendolo quando la macchina è spenta, vengono scaricati tutti i liquidi dalla lavastoviglie (ciclo di 1 minuto). Se la spia lampeggia ripetutamente, vedere pagina 6 - capitolo “Cosa fare in caso di...”.
|
Tabella programmi |
|
Deter- |
|
Consumo |
||||
|
|
|
Opzioni |
Raccomandazioni per il |
|
|
|
||
P |
Programmi |
|
sivo |
Litri |
kWh |
Minuti 1) |
|||
|
disponibili |
caricamento |
|
||||||
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
1 |
Eco Green |
50°C |
Avvio |
Piatti normalmente sporchi. Non |
|
|
|
|
|
per carico completo, per consumi |
X |
13,0 |
0,90 |
126 |
|||||
ritardato |
|||||||||
|
|
|
ridotti al minimo (*). |
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
2 |
Prelavaggio freddo |
Avvio |
Stoviglie che dovranno essere |
— |
5,0 |
0,02 |
10 |
||
ritardato |
lavate più tardi. |
||||||||
|
|
|
|
|
|
|
|
|
|
3 |
Rapido |
40°C |
Avvio |
Sporco leggero senza residui |
X |
13,0 |
0,70 |
30 |
|
ritardato |
secchi. |
||||||||
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
4 |
Tuttigiorni 2) |
50°C |
Avvio |
|
|
|
|
|
|
ritardato |
Sporco normale. |
X |
15,0 |
1,05 |
150 |
||||
|
|
|
Mezzo carico |
|
|
|
|
|
|
|
|
|
Avvio |
Programma consigliato per |
|
|
|
|
|
5 |
Intensivo |
70°C |
stoviglie molto sporche, |
X |
15,0 |
1,50 |
140 |
||
ritardato |
particolarmente indicato per |
||||||||
|
|
|
|
padelle e pentole. |
|
|
|
|
|
1)Dati relativi ai programmi ottenuti in condizioni normali (senza funzioni supplementari) in conformità alla norma europea EN 50242. I dati possono variare al variare delle condizioni. Per programmi con sensore si possono riscontrare differenze fino a 20 minuti in seguito alla calibrazione automatica del sistema.
2)Programma targhetta dei dati energetici in conformità alla norma EN 50242. - Avvertenza per i Laboratori Prove: per
informazioni più dettagliate sulle condizioni della prova comparativa EN e di altre prove rivolgersi al seguente indirizzo: “nk_customer@whirlpool.com”.
(*) Per assicurare il funzionamento corretto del programma di lavaggio, si raccomanda di controllare il filtro e, se necessario, pulirlo.
INDICATORE SALE
Quando acceso (alla fine del ciclo), indica che è necessario riempire il serbatoio del sale.
TASTO MEZZO CARICO
Mezzo carico possibile nel cestello superiore e inferiore. Selezionare il programma e quindi premere il tasto “Mezzo carico” - la spia si accende. E si spegne alla fine del programma. La funzione “Mezzo carico” può essere utilizzata con i programmi indicati nella tabella dei programmi.
MULTI TABLET
Questa impostazione permette di ottimizzare le prestazioni del ciclo in base al tipo di detersivo usato. Premere il tasto Pastiglia per 3 secondi (finché la spia non si accende) se si usano detersivi combinati in pastiglia (brillantante, sale e detersivo in 1 dose).
Se si usano detersivi in polvere o liquidi, la spia Pastiglia nel pannello comandi deve essere spenta.
INDICATORE BRILLANTANTE
Quando acceso (alla fine del ciclo), indica che è necessario riempire il distributore del brillantante.
TASTO AVVIO
RITARDATO
È possibile preselezionare l'avvio del programma con 2, 4 o 8 ore di ritardo. Premere quindi il tasto Avvio. Il lavaggio si avvia dopo il tempo impostato.
LPA 5300 EG |
5019 596 01523 |
|
I -1- |
Come impostare il grado di durezza dell’acqua in modo tale da assicurare i migliori risultati di pulizia |
Primo utilizzo |
1- serbatoio sale
2- distributore brillantante
3- distributore detersivo
4- cestelli
5,6,7,8- funzioni disponibili sul pannello
9- filtri
10bracci aspersori
Il grado di durezza dell’acqua può essere impostato solo prima del primo lavaggio o se la durezza dell’acqua è cambiata
L’impostazione di fabbrica è sulla posizione medio-dura (livello 4).
Se si utilizza detersivo in pastiglie, già di per sé contenente sale, è comunque necessario aggiungere altro sale. Le pastiglie non addolciscono sufficientemente l’acqua.
-Tenere premuti i tasti Programmi e ANNULLA/Spegni per almeno 3 secondi.
-I LED del programma indicano il grado di durezza dell’acqua impostato.
-Premere il tasto Programmi per aumentare il valore impostato (quando il livello raggiunge 7, premendo il tasto un’altra volta viene riportato a 1).
-Attendere 30 secondi (il pannello comandi si spegne) o premere il tasto AVVIO/Riavvio per memorizzare le impostazioni.
1. Consultare l’Ente locale erogatore dell’acqua per sapere qual è |
2. ...immettere questo valore |
Suggerimenti per l’utilizzo del detersivo |
||||||||||
il grado di durezza dell’acqua ... |
|
|
nella lavastoviglie |
|
||||||||
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
Primi 3 LED del PROGRAMMA |
Gel o polvere |
|
|||
Gradi |
Gradi |
Gradi |
Grado di durezza |
accesi sul pannello |
|
|||||||
(brillantante e |
Pastiglie |
|||||||||||
tedeschi °dH |
francesi °fH |
inglesi °eH |
dell’acqua |
|
(vedere tabella programmi) |
|||||||
|
sale) |
|
||||||||||
|
|
|
|
|
|
|
P1 |
P2 |
P3 |
|
||
|
|
|
|
|
|
|
|
|
||||
0 |
- 5 |
0 |
- 9 |
0 - 6,3 |
Dolce |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
6 - 10 |
10 |
- 18 |
7 - 12,6 |
Media |
2 |
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
fare riferimento |
|
|
11 |
- 15 |
19 |
- 27 |
13,3 - 18,9 |
Media |
3 |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
alla fase 1 |
|
|
16 |
- 21 |
28 |
- 37 |
19,6 - 25,9 |
Medio-dura |
4 |
|
|
|
|
||
|
|
|
(vedere |
se l’acqua è DURA è |
||||||||
22 |
- 28 |
38 |
- 50 |
26,6 - 35 |
Dura |
5 |
|
|
|
“Controllo |
||
|
|
|
necessario aumentare |
|||||||||
|
|
|
quotidiano”) |
|||||||||
|
|
|
|
|
|
|
|
|
|
la dose di sale (fare |
||
29 |
- 35 |
51 |
- 63 |
35,7 - 44,1 |
Molto dura |
6 |
|
|
|
|
||
|
|
|
|
riferimento alla fase 1, |
||||||||
|
|
|
|
|
|
|
|
|
|
|
||
36 |
- 50 |
64 |
- 90 |
44,8 - 62,4 |
Estremamente |
7 |
|
|
|
|
“Controllo quotidiano”) |
|
dura |
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
||
Al primo utilizzo, il serbatoio del sale deve essere riempito indipendentemente dal grado di durezza dell’acqua
(vedere la descrizione alla fase 1 “Controllo quotidiano”).
Riempimento del serbatoio del sale - Eliminazione del calcare (non necessario se il livello di durezza dell’acqua è “dolce”!) Controllo quotidiano
1 |
Indicatore ottico |
|
(a seconda |
|
|
del modello). |
|
|
|
Svitare il tappo. |
|
|
Solo prima del primo lavaggio |
Riempire con il sale |
|
riempire il serbatoio del sale di acqua. |
(in nessun caso aggiungere detersivo!) |
|
|
min. 0,8 kg / max. 1 kg |
Avvitare il tappo. Rimuovere gli eventuali residui di sale attorno al tappo. In alcuni serbatoi del sale l’indicatore di livello è integrato nel tappo (vedere di seguito come eseguire il controllo).
|
(a seconda del modello) |
|
|
|
Alcuni lavaggi possono durare finché la spia Indicatore del sale sul pannello comandi |
Indicatore del sale sul tappo del serbatoio |
|||
del sale sul pannello comandi si spegne. Se |
La spia si illumina quando È |
verde: |
chiaro: È NECESSARIO |
|
la durezza dell’acqua rientra nella categoria |
AGGIUNGERE |
|||
NECESSARIO AGGIUNGERE SALE. |
OK. |
|||
(dolce), non usare il sale. |
SALE |
|||
|
|
|||
I -2-
Aggiunta di brillantante (non necessario in caso si utilizzi detersivo in pastiglie). Come regolare la dose di brillantante
Controllo quotidiano
2 |
Indicatore |
|
La quantità di brillantante può |
|
ottico |
|
essere adattata al prodotto |
|
|
|
|
utilizzato. Minore è la |
|
|
|
|
|
regolazione, minore è la quantità |
|
|
Se necessario, |
|
di brillantante (regolazione di |
|
|
|
fabbrica: posizione 4). |
|
|
|
aprire il |
|
|
|
|
|
Premere il tasto per aprire il |
|
|
|
coperchio B |
Aggiungere del |
|
|
|
coperchio B. Con una moneta o |
|||
|
(premere il |
|||
|
brillantante |
simili ruotare la freccia nella |
|
|
|
tasto |
|
||
|
fino alla linea |
posizione desiderata. Richiudere |
||
|
apposito). |
|||
|
di massimo |
il coperchio una volta modificata |
||
|
|
~150 ml |
la quantità di brillantante. |
|
|
|
(a seconda del modello) |
|
|
|
Controllare l’indicatore di brillantante per |
Indicatore del brillantante sul pannello comandi |
Indicatore del brillantante sul distributore |
|
|
verificare il livello nel distributore. |
La spia si illumina quando È NECESSARIO |
scuro: OK. |
chiaro: È NECESSARIO AGGIUNGERE |
|
|
AGGIUNGERE BRILLANTANTE. |
BRILLANTANTE |
|
|
|
|
||
Utilizzare solo brillantante per lavastoviglie. Se inavvertitamente si rovescia del brillantante, rimuoverlo immediatamente. In questo modo si evita un’eccessiva formazione di schiuma che può causare un’anomalia dell’apparecchio.
Se sono presenti striature: regolare la dose di brillantante su una posizione inferiore (1-3). Se le stoviglie non sono perfettamente asciutte: regolare la dose su una posizione superiore (5-6). Le stoviglie in plastica si asciugano con maggiore difficoltà e anche una regolazione su una posizione superiore non migliora la situazione.
I detersivi con brillantante possono avere effetto soltanto con programmi di maggiore durata. Con programmi brevi possono presentarsi residui di detersivo (utilizzare eventualmente detersivi in polvere). I detersivi con brillantante tendono a formare eccessiva schiuma.
Aggiunta di detersivo - Utilizzare solo detersivo per lavastoviglie in conformità alle istruzioni del fornitore
Uso quotidiano
Aprire il coperchio A |
Introdurre il detersivo: pastiglie / polvere / liquido nella |
Chiudere il coperchio premendo |
(premere il tasto apposito). |
vaschetta più grande |
leggermente le apposite scanalature. |
3 |
Riempire il |
Utilizzare una pastiglia per un ciclo, |
distributore del |
collocandola nel distributore del |
|
|
detersivo solo prima |
detersivo. |
|
di avviare il |
Possono essere utilizzati tutti i tipi di |
|
programma di |
|
|
lavaggio. |
pastiglie, però per quelle di tipo 2 in 1 |
|
|
l’aggiunta di sale è obbligatoria. |
I -3-
