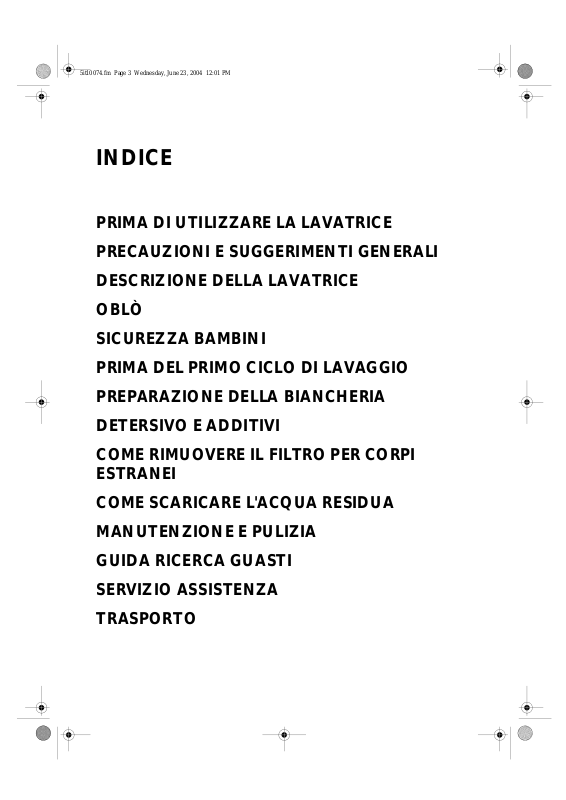

INDICE
PRIMA DI UTILIZZARE LA LAVATRICE
PRECAUZIONI E SUGGERIMENTI GENERALI
DESCRIZIONE DELLA LAVATRICE
OBLÒ
SICUREZZA BAMBINI
PRIMA DEL PRIMO CICLO DI LAVAGGIO
PREPARAZIONE DELLA BIANCHERIA
DETERSIVO E ADDITIVI
COME RIMUOVERE IL FILTRO PER CORPI
ESTRANEI
COME SCARICARE L'ACQUA RESIDUA
MANUTENZIONE E PULIZIA
GUIDA RICERCA GUASTI
SERVIZIO ASSISTENZA
TRASPORTO
Page 2
5it10074.fm Page 4 Wednesday, June 23, 2004 12:01 PM
PRIMA DI UTILIZZARE LA LAVATRICE
1. Apertura dell'imballaggio e ispezione
Dopo avere tolto l'imballo, controllare che la lavatrice
•
non abbia subito danni durante il trasporto. In caso di
dubbio, non utilizzare la lavatrice. Contattare il
Servizio Assistenza o il rivenditore locale
Verificare che tutti gli accessori e i componenti in
•
dotazione siano presenti
Il materiale d'imballaggio (sacchetti di plastica, pezzi
•
di polistirolo ecc.) deve essere tenuto fuori dalla
portata dei bambini, in quanto potenziale fonte di
pericolo
2. Togliere i bulloni di protezione per il trasporto
La lavatrice è dotata di bulloni di protezione al fine
•
di evitare danni durante il trasporto. Prima di
utilizzare la lavatrice, occorre togliere i bulloni di
protezione
3. Installazione della lavatrice
Togliere la pellicola protettiva dal pannello di
•
controllo
Non spostare la lavatrice tenendola per il piano di
•
lavoro
Installare la lavatrice su un pavimento stabile e
•
livellato, possibilmente in un angolo del locale
Controllare se tutti e quattro i piedini sono ben
•
fermi e stabili sul pavimento, verificare che la
posizione della lavatrice sia esattamente orizzontale
(usare una livella a bolla d'aria)
4. Ingresso acqua
Collegare il tubo di alimentazione dell'acqua
•
conformemente alle norme locali vigenti dell'ente di
erogazione dell'acqua
Ingresso acqua: solo acqua fredda
•
Rubinetto dell'acqua: connessione tubo flessibile
•
Pressione dell'acqua
•
(pressione flusso): 100-1000 kPa (1-10 bar)
con filettatura 3/4
6. Collegamenti elettrici
Le connessioni elettriche devono essere effettuate
•
da personale qualificato in conformità alle istruzioni
del produttore e alle normative correnti in materia
di sicurezza
I dati relativi alla tensione, alla potenza assorbita e
•
alla necessaria protezione sono riportati sul lato
interno dell'oblò
Effettuare il collegamento elettrico esclusivamente
•
mediante una presa con messa a terra e installata
secondo le norme in vigore. La messa a terra della
lavatrice è prescritta per legge. Il produttore declina
ogni responsabilità per eventuali danni a persone o
animali, derivanti dalla mancata osservanza delle
specifiche succitate
Non utilizzare cavi di prolunga o prese multiple
•
Prima di qualsiasi operazione di manutenzione,
•
staccare la spina dalla presa di corrente
A seguito dell'installazione, l'accesso
•
all'alimentazione di rete o il disinserimento
dell'alimentazione di rete deve essere garantito da
un interruttore bipolare
Non utilizzare la lavatrice se ha subito danni durante
•
il trasporto. Informare il Servizio Assistenza
La sostituzione dei cavi elettrici deve essere
•
effettuata esclusivamente dai tecnici del
Servizio assistenza
Utilizzare la lavatrice solo a scopo domestico e per
•
gli usi previsti
Ingombro minimo:
Larghezza: 600 mm
Altezza: 825 mm
Profondità: 600 mm
5. Scarico acqua
Collegare il tubo flessibile di scarico al sifone oppure
•
agganciarlo al bordo di un lavabo o di un lavello con
il gomito in dotazione
Se la lavatrice è collegata ad un sistema di scarico
•
integrato, assicurarsi che questo sia dotato di uno
sfiato per evitare che la macchina carichi e scarichi
l'acqua contemporaneamente (effetto sifone)
4
Page 3
5it10074.fm Page 5 Wednesday, June 23, 2004 12:01 PM
PRECAUZIONI E SUGGERIMENTI GENERALI
1. Imballo
Il materiale d'imballo è riciclabile al 100% ed è
•
contrassegnato dal simbolo del riciclaggio . Per
lo smaltimento del materiale di imballo attenersi
alle norme locali in vigore
2. Smaltimento del materiale di imballo e
rottamazione delle lavatrici vecchie
La lavatrice è stata fabbricata con materiale
•
riciclabile. Lo smaltimento deve avvenire in
conformità alle norme locali in vigore sullo
smaltimento dei rifiuti
Prima di rottamare la lavatrice, eliminare tutti i
•
residui di detersivo e tagliare il cavo di
alimentazione rendendola inutilizzabile
3. Consigli generali
Se la lavatrice non è in funzione, staccare la spina
•
dalla presa di corrente
Chiudere il rubinetto dell'acqua
•
Prima di qualsiasi operazione di pulizia e di
•
manutenzione, disinserire la lavatrice
elettricamente o staccare la spina dalla presa di
corrente
Pulire la parte esterna della lavatrice con un panno
•
umido. Non utilizzare abrasivi
Non forzare l'oblò o non utilizzarlo come gradino
•
Non permettere ai bambini di giocare con la
•
lavatrice o di entrare nel cestello (vedere anche il
capitolo alla pagina seguente “Sicurezza bambini”)
Se necessario, è possibile ottenere un cavo elettrico
•
sostitutivo richiedendolo al Servizio Assistenza. Il
cavo di alimentazione deve essere sostituito
soltanto da personale qualificato
4. Dichiarazione di conformità CE
Questo apparecchio è conforme alle direttive CE:
73/23/CEE Direttiva Bassa Tensione
-
Direttiva 89/336/CEE Compatibilità
-
elettromagnetica
93/68/CE Direttiva Marcatura CE
-
5
Page 4
5it10074.fm Page 6 Wednesday, June 23, 2004 12:01 PM
DESCRIZIONE DELLA LAVATRICE
Piano di lavoro
1.
Pannello comandi
2.
Comparto detersivo
3.
Targhetta Service
4.
(all'interno dell'oblò)
Oblò
5.
Sicurezza bambini (all'interno
6.
dell'oblò)
Sportellino
7.
Filtro (all'interno dello
8.
sportellino)
Zoccolo
9.
Piedini regolabili.
10.
3
9
1
2
4
5
6
7
8
10
OBLÒ
Per aprire l'oblò con vetro
1.
doppio, tirare l'impugnatura.
Chiudere l'oblò con una leggera
pressione, fino a udire lo scatto.
Per aprire l'oblò con vetro
2.
singolo, afferrare l'impugnatura,
premere l'impugnatura interna
e tirare l'oblò verso l'alto.
Chiudere l'oblò con una leggera
pressione, fino a udire lo scatto.
1
SICUREZZA BAMBINI
Per proteggere l'elettrodomestico da un uso improprio, ruotare la vite di
plastica all'interno dell'oblò. A tal fine, utilizzare l'angolo arrotondato
spesso dell'inserto colorato presente nel cassetto detersivo oppure una
moneta:
Se la fessura è in verticale: non si chiude
•
Se la fessura è in orizzontale: si può chiudere
•
2
6
Page 5
5it10074.fm Page 7 Wednesday, June 23, 2004 12:01 PM
PRIMA DEL PRIMO CICLO DI LAVAGGIO
Per rimuovere l'eventuale acqua residua utilizzata dal produttore per il collaudo, si consiglia di eseguire un breve
ciclo di lavaggio senza biancheria.
Aprire il rubinetto dell'acqua.
1.
Chiudere l'oblò.
2.
Versare una piccola quantità di detersivo (circa 30 ml) nell'apposito comparto .
3.
Selezionare e avviare un programma breve (vedere la guida rapida di consultazione).
4.
PREPARAZIONE DELLA BIANCHERIA
1. Suddividere la biancheria secondo...
• Il tipo di tessuto/ il simbolo riportato
sull'etichetta
Cotone, tessuti misti, sintetici, lana, capi che
richiedono un lavaggio a mano
• Colori
Separare i capi colorati da quelli bianchi. Lavare
separatamente i capi colorati nuovi
•Carico
La biancheria di dimensioni diverse si distribuisce
meglio all'interno del cestello e consente di
ottimizzare l'azione di lavaggio e centrifuga
• Delicati
Lavare i capi di piccole dimensioni (ad es. calze di
nylon, cinture, ecc.) e gli indumenti con ganci (es.
reggiseni) in sacchetti di tela o in federe con cerniera
lampo. Togliere gli anelli dalle tende oppure
chiudere le tende con gli anelli in un sacchetto di
stoffa
2. Vuotare le tasche
Le monete, le spille di sicurezza e oggetti similari.
possono danneggiare la biancheria, il cestello e il
serbatoio dell'acqua di lavaggio
3. Chiusure
Chiudere le cerniere lampo, i bottoni e i ganci;
Annodare insieme cinture e nastri
Trattamento delle macchie
Macchie organiche, latte, uova, ecc. vengono
•
solitamente eliminate nella fase enzimatica del
programma di lavaggio
Per le macchie di vino rosso, caffè, tè, erba, frutta,
•
ecc. aggiungere uno smacchiante nel comparto
detersivo
Se necessario, pretrattare le zone molto sporche
•
con uno smacchiante
Per tingere
Usare solo tinture indicate per lavatrici
•
Seguire le istruzioni del fabbricante.
•
Le parti in plastica e in gomma della lavatrice
•
possono macchiarsi con le tinture
Caricamento della biancheria
Aprire l'oblò
1.
Dispiegare la biancheria e inserirla nel cestello senza
2.
comprimerla. Rispettare i carichi indicati nella guida
rapida di consultazione
Il sovraccarico della macchina diminuisce
Nota:
l'efficacia del lavaggio e favorisce lo sgualcimento
della biancheria
Chiudere l'oblò
3.
7
Page 6
5it10074.fm Page 8 Wednesday, June 23, 2004 12:01 PM
DETERSIVO E ADDITIVI
La scelta del detersivo dipende dai seguenti
fattori:
dal tipo di tessuto (cotone, sintetici, delicati, lana).
•
•
•
•
Osservazioni:
Eventuali residui bianchi sui tessuti scuri sono dovuti ai
composti insolubili contenuti nei detersivi moderni
senza fosfati. Se si dovesse verificare questo
inconveniente, scuotere e/o spazzolare la biancheria,
oppure utilizzare detersivi liquidi.
Usare solo detersivi e additivi adatti a lavatrici ad uso
domestico.
Per il prelavaggio, usare solo decalcificanti, tinture o
sbiancanti adatti a lavatrici per uso domestico. I
decalcificanti possono contenere componenti che
possono danneggiare parti della lavatrice.
Non usare solventi (ad es. trielina, benzina).
Non lavare in lavatrice tessuti trattati con solventi o
liquidi infiammabili.
per lavare la lana utilizzare solo detersivi
Nota:
specifici
dal colore
dalla temperatura di lavaggio
dal grado e dal tipo di sporco
Dosaggio
Seguire le istruzioni riportate sulla confezione di
detersivo. Il dosaggio dipende da:
dal grado e dal tipo di sporco
•
dalla dimensione del carico
•
pieno carico: seguire le istruzioni del fabbricante;
mezzo carico: 3/4 della dose consigliata per il pieno
carico;
carico ridotto (1 kg circa):
metà della dose consigliata per il pieno carico
la durezza dell'acqua (chiedere eventuali
•
informazioni all'Ufficio comunale di residenza).
L'acqua dolce richiede una minore quantità di
detersivo rispetto all'acqua dura (fare riferimento
alla tabella della durezza dell'acqua)
Note:
Un sovradosaggio può causare un'eccessiva formazione
di schiuma, diminuendo l'efficacia di lavaggio.
Il rilevatore della lavatrice impedisce di eseguire la
centrifuga in presenza di eccessiva schiuma.
Se la quantità di detersivo è insufficiente, la biancheria
diventa grigiastra nel tempo e può avvenire una
calcificazione del sistema di riscaldamento, del cestello
e dei tubi flessibili.
A
Tabella della durezza dell'acqua
Durezza dell'acqua Caratteristiche Gradi tedeschi
1
2
3
4
Il "puntatore" colorato (A) nel comparto del detersivo permette di impostare il livello di durezza dell'acq ua (da 1 a 4) per la
lavatrice. A tal fine, portare il puntatore nella parte inferiore del comparto sulla posizione desiderata.
dolce
media
dura
molto dura
°dH
0-7
7-14
14-21
oltre 21
8
Gradi francesi
°fH
0-12
12-25
25-37
oltre 37
Gradi inglesi
°eH
0-9
9-17
17-26
oltre 26
Page 7
5it10074.fm Page 9 Wednesday, June 23, 2004 12:01 PM
Introduzione del detersivo e degli additivi
Comparto
Detersivo per il prelavaggio
•
Comparto
Detersivo per il lavaggio principale
•
Smacchiante
•
Anticalcare (per durezza dell'acqua 4)
•
Se si utilizzano detersivi liquidi, togliere l'inserto colorato dal cassetto
detersivo ed inserirlo nella prima cavità del comparto .
La scala graduata sull'inserto facilita il dosaggio.
Comparto
Ammorbidente
•
Amido liquido
•
Versare gli additivi solo fino all'indicatore di livello "Max".
Note:
Conservare detersivi e additivi in un luogo asciutto e sicuro, fuori dalla portata dei bambini.
•
È possibile utilizzare detersivi liquidi per i programmi con prelavaggio. In questo caso, per il lavaggio principale
•
deve essere impiegato solo detersivo in polvere.
Per evitare problemi di dosaggio in caso di impiego di detersivi liquidi e in polvere altamente concentrati,
•
utilizzare gli appositi dosatori forniti con il prodotto e caricare il detersivo direttamente nel cestello.
Usare solo decalcificanti, tinture o sbiancanti adatti a lavatrici. I decalcificanti possono contenere componenti
•
che danneggiano alcune parti della lavatrice.
Non inserire solventi nella lavatrice (ad es. trielina, benzina).
•
Se si usa amido in polvere, procedere nel seguente modo:
•
Lavare la biancheria utilizzando il programma di lavaggio desiderato.
1.
Aggiungere quindi acqua all'amido in un bicchiere e mescolare.
2.
Selezionare il programma "Risciacquo + Centrifuga", ridurre la velocità a 800 giri/min. e avviare il
3.
programma.
Estrarre il cassetto detersivo finché non si vedranno circa 3 cm del comparto .
4.
Versare la soluzione d'amido nel comparto mentre scorre l'acqua all'interno del cassetto detersivo.
5.
Se vi sono residui di amido nel cassetto detersivo quando il programma ha finito, rimuoverli se necessar io
6.
(vedere "Pulizia e manutenzione").
Attenersi anche alle informazioni del fabbricante d'amido.
9
Page 8
5it10074.fm Page 10 Wednesday, June 23, 2004 12:01 PM
COME RIMUOVERE IL FILTRO PER CORPI
ESTRANEI
Si consiglia di controllare e pulire il filtro regolarmente, almeno due o tre volte
all'anno.
In particolare:
Quando la lavatrice non scarica regolarmente l'acqua o non esegue la
•
centrifuga
se la pompa è bloccata da un corpo estraneo (ad es. bottoni, monete
•
o spille di sicurezza)
IMPORTANTE: prima di procedere allo svuotamento,
accertarsi che l'acqua di lavaggio si sia raffreddata.
1. Spegnere la lavatrice e staccare la spina dalla presa di corrente.
Aprire il coperchio del filtro usando l'inserto colorato presente nel
2.
cassetto detersivo (la forma è in funzione del modello).
Collocare un contenitore al di sotto di esso.
3.
Aprire il filtro senza estrarlo completamente. Ruotare lentamente
4.
l'impugnatura in senso antiorario finché l'acqua non inizia a defluire.
Aspettare che tutta l'acqua sia defluita nella bacinella.
5.
Svitare completamente il filtro ed estrarlo.
6.
Pulire il filtro e la relativa camera.
7.
Verificare che la girante della pompa sia di nuovo mobile.
8.
Reintrodurre il filtro con il perno guida rivolto verso l'alto e avvitarlo in
9.
senso orario fino a battuta (impugnatura in posizione orizzontale).
Versare circa 1 litro di acqua nel cassetto detersivo per riattivare il
10.
“Sistema Eco”. Assicurarsi che il filtro per i corpi estranei sia posizionato e
fissato correttamente.
Richiudere lo sportellino e bloccarlo.
11.
Reinserire la spina nella presa di corrente.
12.
Selezionare un programma ed avviarlo.
13.
COME SCARICARE L'ACQUA RESIDUA
Prima di eliminare gli eventuali residui di acqua, spegnere la lavatrice e scollegare la spina dalla presa di corrente.
Aprire lo sportellino per il filtro per i corpi estranei. Aprire il coperchio del filtro usando l'inserto colorato
presente nel cassetto detersivo. Collocare un contenitore al di sotto di esso.
Aprire il filtro senza estrarlo completamente. Ruotare lentamente l'impugnatura in senso antiorario finché
1.
l'acqua non inizia a defluire.
Aspettare che tutta l'acqua sia defluita nella bacinella.
2.
Svitare completamente il filtro ed estrarlo.
3.
Inclinare attentamente in avanti la lavatrice per far defluire l'acqua.
4.
Reintrodurre il filtro con il perno guida rivolto verso l'alto e avvitarlo in senso orario fino a battuta (impugnatura
5.
in posizione orizzontale).
Richiudere lo sportellino e bloccarlo.
6.
Prima di riutilizzare la lavatrice:
Versare circa 1 l di acqua nel cassetto detersivo per riattivare il "Sistema Eco".
1.
Reinserire la spina nella presa di corrente.
2.
10
Page 9
5it10074.fm Page 11 Wednesday, June 23, 2004 12:01 PM
MANUTENZIONE E PULIZIA
Mobile e pannello comandi
Lavare con un panno morbido e umido
•
È possibile utilizzare un po' di detergente neutro
•
(non abrasivo)
Asciugare con un panno morbido
•
Filtro
•
Guarnizione dell'oblò
Se necessario, pulire con un panno umido
•
Controllare regolarmente lo stato della guarnizione
•
Comparto detersivo
Premere verso il basso la leva nel comparto prelavaggio ed estrarre il
1.
cassetto.
Estrarre gli inserti (sifone del comparto ammorbidente e inserto
2.
colorato per detersivi liquidi).
Risciacquare con acqua corrente.
3.
Reinserire gli inserti e riposizionare il cassetto detersivo. Inserire il
4.
cassetto detersivo nella lavatrice.
Filtri a rete dell'allacciamento idrico
Controllarlo e pulirlo regolarmente.
Per le lavatrici con tubo di alimentazione diritto
Chiudere il rubinetto e svitare il tubo di alimentazione dell'acqua dal
1.
rubinetto.
Pulire il filtro a rete interno e riavvitare sul rubinetto il tubo di
2.
alimentazione dell'acqua.
Svitare il tubo di alimentazione sulla parte posteriore della lavatrice.
3.
Staccare il filtro a rete dalla connessione della lavatrice con pinze
4.
universali e pulirlo.
Reinstallare il filtro e avvitare nuovamente il tubo di alimentazione.
5.
Aprire il rubinetto dell'acqua e verificare la tenuta dei collegamenti.
6.
Per lavatrici con tubo Acqua Stop
Chiudere il rubinetto e svitare il tubo Acqua Stop dal rubinetto.
1.
Pulire il filtro a rete interno e riavvitare sul rubinetto il tubo di
2.
alimentazione dell'acqua.
Aprire il rubinetto dell'acqua e verificare la perfetta
3.
tenuta dei collegamenti.
Si consiglia di controllare e pulire il filtro
regolarmente, almeno due o tre volte all'anno
(vedere“Come rimuovere il filtro per corpi
estranei”
11
Page 10
5it10074.fm Page 12 Wednesday, June 23, 2004 12:01 PM
GUIDA RICERCA GUASTI
A seconda del modello, la lavatrice può essere dotata di
varie funzioni automatiche di sicurezza. In tal modo, è
possibile rilevare i guasti in tempo utile, facendo sì che
il sistema di sicurezza reagisca adeguatamente. Tali
guasti sono spesso di lieve entità e possono quindi
essere eliminati in pochi minuti.
La lavatrice non si avvia, nessuna spia accesa.
Verificare se:
la spina di rete è inserita nella presa di corrente
•
la presa di corrente funziona correttamente (per
•
effettuare la prova, utilizzare una lampada da tavolo
o un oggetto simile)
La lavatrice non si avvia...
modello)...
e la spia “Avvio/Pausa” (in funzione del
(varia a seconda del
modello) lampeggia
Verificare se:
l'oblò è stato chiuso bene (sicurezza bambini)
•
il tasto “Avvio” o “Avvio/Pausa” è stato premuto
•
...e la spia “Avvio” o “Avvio/Pausa” (in funzi one del
modello) si accende
questo caso compare un trattino)
(per i modelli con display digitale, in
.
Verificare se:
è stato selezionato un programma
•
l'oblò è chiuso correttamente
•
...e la spia “On/Off” si accende (in funzione del
modello).
Verificare se:
l'oblò è stato chiuso bene (sicurezza bambini)
•
il rubinetto dell'acqua è aperto (vedere anche la
•
sezione “Guasto nell'alimentazione di acqua/tubo di
sicurezza”)
è stato selezionato un programma
•
La lavatrice si blocca durante il programma
a seconda del modello)
.
(varia
Verificare se:
la spia "Fermo risciacquo" lampeggia oppure è stato
•
premuto il tasto "Fermo risciacquo"; interrompere
questa funzione speciale premendo il tasto
è stato selezionato un altro programma e il tasto
•
“Avvio” o “Avvio/Pausa” (in funzione del modello)
lampeggia. Riselezionare il programma desiderato e
premere il tasto “Avvio” o “Avvio/Pausa”
l'oblò non è stato chiuso prima di premere il tasto
•
“Avvio” o “Avvio/Pausa”.
Aprire e chiudere nuovamente l'oblò e premere il
tasto “Avvio” o “Avvio/Pausa”.
il tasto “On/Off” è stato premuto e la spia è accesa
•
il sistema di sicurezza della lavatrice è stato attivato
•
(vedere la tabella "Indicatori di anomalie")
Residui di detersivo e additivi nel cassetto
detersivo alla fine del lavaggio.
Verificare se:
il sifone è correttamente installato e pulito
•
(vedere“Manutenzione e pulizia”)
entra acqua a sufficienza. I filtri a rete
•
dell'allacciamento idrico potrebbero essere intasati
(vedere “Manutenzione e pulizia”)
se si utilizzano detersivi in polvere, l'inserto
•
colorato per il dosaggio del detersivo liquido è stato
rimosso dal comparto
La lavatrice vibra durante la centrifuga.
Verificare se:
la lavatrice poggia orizzontalmente e in modo
•
stabile sui quattro piedini
i bulloni di protezione per il trasporto sono stati
•
rimossi. Prima di utilizzare la lavatrice, occorre
togliere i bulloni di protezione
Alla fine del programma la biancheria non è
centrifugata o non sufficientemente.
La lavatrice è dotata di un sistema di rilevamento e di
correzione dello sbilanciamento. Per singoli capi di
biancheria pesanti (ad esempio. accappatoi), questo
sistema può ridurre automaticamente la velocità di
centrifuga o persino interromperla, qualora dopo aver
tentato più volte di avviare il ciclo, la lavatrice riscontri
un carico eccessivamente sbilanciato.
Se al termine del ciclo la biancheria è ancora
•
bagnata, aggiungere eventualmente altri capi più
piccoli e ripetere il ciclo di centrifuga
La presenza di schiuma eccessiva può impedire che
•
venga eseguita la centrifuga. Osservare il corretto
dosaggio di detersivo
Verificare che, se la centrifuga non è stata
•
selezionata, non si accenda alcuna spia di velocità
centrifuga (se esistente, in funzione del modello)
Tabella display anomalie
Display luminoso
“Rubinetto dell'acqua” lampeggiante “H” e “F” “Guasto nell'alimentazione di acqua”
“Pompa” lampeggiante “P” e “F” “Guasto durante lo scarico dell'acqua”
- lampeggiante da “F4” a “F16” “Guasto a un compon ente ele ttrico”
"Acqua Stop” lampeggiante “A” e “F” “Guasto Acqua Stop”
Spie
velocità
centrifuga
12
Display digitale
(se installato)
Localizzazione anomalie di funzionamento
Page 11
5it10074.fm Page 13 Wednesday, June 23, 2004 12:01 PM
a.Guasto nell'alimentazione di acqua
L'alimentazione di acqua alla lavatrice è insufficiente o
assente.
Per i modelli con display anomalie, l'indicazione
“Rubinetto dell'acqua” lampeggia e le spie di velocità di
centrifuga (in funzione del modello) lampeggiano.
Per i modelli non dotati di display anomalie, la lavatrice
si arresta al momento previsto.
Spegnere la lavatrice e scollegare la spina di rete.
Verificare se:
• il rubinetto dell'acqua è aperto completamente e la
pressione di alimentazione è sufficiente
• il tubo di alimentazione dell'acqua è piegato
• i filtri a rete dell'allacciamento idrico sono intasati
(vedere“Manutenzione e pulizia”/”Filtri a rete
dell'allacciamento idrico”)
• l'acqua nel tubo di scarico è gelata
• la lavatrice è dotata di un tubo flessibile di sicurezza
e la valvola di sicurezza è aperta (indicatore rosso
nella finestrella di controllo della valvola di
sicurezza); In questo caso sostituire il tubo flessibile
di sicurezza con uno nuovo
Reinserire la spina nella presa di corrente.
Per i modelli con display anomalie, riselezionare il
programma desiderato e avviarlo.
Per i modelli non dotati di display anomalie, continuare
il programma premendo nuovamente il tasto “On/Off”
o “Avvio” o “Avvio/Pausa” (in funzione del modello).
Se il guasto si ripresenta, contattare il Servizio
assistenza (vedere“Servizio Assistenza”).
b.Guasto durante lo scarico dell'acqua
La lavatrice non scarica acqua.
Per i modelli con display anomalie, le spie di indicazione
della velocità centrifuga lampeggiano e il display della
pompa lampeggia. Se è installato un display digitale,
vengono visualizzati alternativamente anche “P
” e “F”.
Per i modelli non dotati di display anomalie, la lavatrice
si arresta al momento previsto.
Spegnere la lavatrice e scollegare la spina di rete.
Verificare se:
• il tubo di alimentazione dell'acqua è piegato
• la pompa o il filtro sono intasati (vedere “Come
rimuovere il filtro per corpi estranei”)
IMPORTANTE: prima di procedere allo
svuotamento, accertarsi che l'acqua di lavaggio si sia
raffreddata.
• L'acqua nel tubo di scarico è gelata
Reinserire la spina nella presa di corrente.
Per i modelli dotati di display anomalie, selezionare e
avviare il ciclo di "Scarico Acqua".
Per risciacquare la biancheria, si raccomanda un ciclo breve
senza aggiunta di detersivo.
Per i modelli non dotati di display anomalie, continuare
il programma premendo nuovamente il tasto “On/Off”.
Se il guasto si ripresenta, contattare il Servizio
assistenza (vedere“Servizio Assistenza”).
c.Guasto a un componente elettrico
La lavatrice si blocca durante il programma.
Per i modelli con display anomalie, lespie di velocità di
centrifuga lampeggiano. Se è installato un display
digitale, vengono visualizzati anche i simboli da “F4
“F16
”
” a
Spegnere la lavatrice. Innanzitutto, selezionare e
avviare il ciclo "Scarico Acqua".
Quindi selezione e riavviare il programma desiderato.
Per i modelli non dotati di display anomalie, la lavatrice
si arresta al momento previsto.
Innanzitutto spegnere e riaccendere la lavatrice per
continuare il programma.
Se il guasto persiste, contattare il Servizio assistenza
(vedere“Servizio Assistenza”).
d.Guasto “Acqua Stop” (se il sistema è installato)
Il sistema "Acqua Stop" può essere stato attivato da:
1. eccessiva schiuma
2. una perdita nella lavatrice.
In questo caso, la pompa si attiva automaticamente per
scaricare l'acqua.
Per i modelli con display anomalie, l'indicazione "Acqua
Stop" lampeggia e le spie di velocità di centrifuga
lampeggiano. Se è installato un display digitale, vengono
visualizzati alternativamente anche “A
” e “F”.
Per i modelli non dotati di display anomalie, la lavatrice
si arresta al momento previsto.
Spegnere la lavatrice, scollegare la spina di rete e
chiudere il rubinetto dell'acqua.
Inclinare in avanti la lavatrice per scaricare l'acqua
raccoltasi sul fondo dell'apparecchio (per questa
operazione è consigliata la presenza di 2 persone).
Quindi:
1. inserire la spina nella presa di corrente.
2. aprire il rubinetto dell'acqua (se l'acqua affluisce
immediatamente all'interno della lavatrice senza che
questa sia in funzione, significa che è presente un
guasto. Chiudere il rubinetto e contattare il Servi zio
assistenza).
3. per i modelli dotati di display anomalie, selezionare
e riavviare il programma desiderato.
Per i modelli non dotati di display anomalie,
continuare il programma premendo nuovamente il
tasto “On/Off”.
Se il guasto si ripresenta, contattare il Servizio
assistenza (vedere“Servizio Assistenza”).
13
Page 12
5it10074.fm Page 14 Wednesday, June 23, 2004 12:01 PM
SERVIZIO ASSISTENZA
Prima di contattare il Servizio Assistenza:
Verificare se non è possibile eliminare da soli i guasti
1.
(vedere “Guida ricerca guasti”)
Riavviare il programma per accertarsi che
2.
l'inconveniente sia stato ovviato
Se la lavatrice continua a non funzionare
3.
correttamente, contattare il Ser vizio assistenza
Comunicare:
Il tipo di anomalia
•
Il modello di lavatrice
•
Il codice di assistenza (numero indicato dopo la
•
parola SERVICE)
La targhetta Service si trova all'interno dell'oblò.
Il vostro indirizzo completo
•
Il proprio numero di telefono e prefisso. I numeri di
•
telefono e l'indirizzo del Servizio Assistenza sono
riportati sulla garanzia; in alternativa rivolgersi al
proprio rivenditore di fiducia
TRASPORTO
Durante il trasporto, non sollevare mai la lavatrice tenendola per il piano di lavoro.
Togliere la spina dalla presa di corrente
1.
Chiudere il rubinetto dell'acqua
2.
Togliere i tubi di alimentazione e scarico acqua
3.
Eliminare i residui di acqua dai tubi e dalla lavatrice (vedere “Come rimuovere il filtro per corpi estranei”/
4.
“Come scaricare l'acqua residua”)
Montare le staffe di protezione usate per il trasporto (obbligatorie)
5.
14
Loading...
