Whirlpool KVA 1401/1, KRA-A SYMPHONY 55/2, ARC 0500, ARC 0470, CP 201 INSTALLATION [de]

...

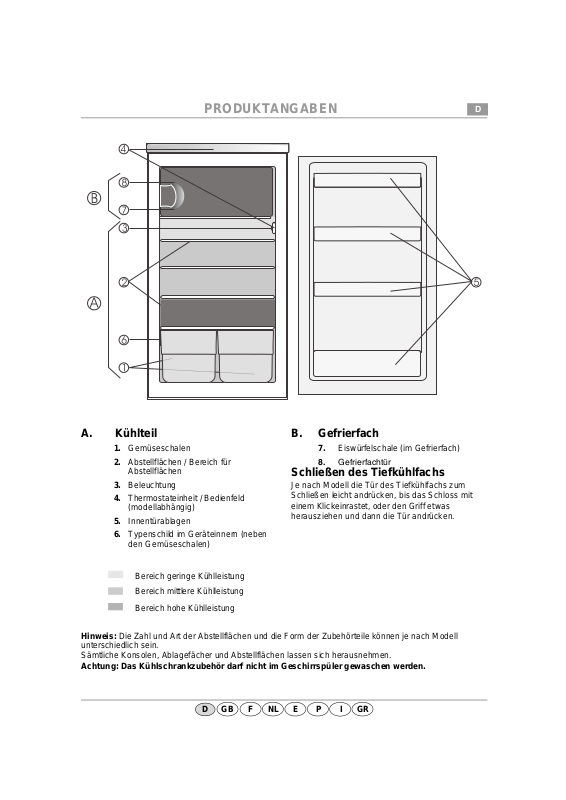

PRODUKTANGABEN

A. Kühlteil

Gemüseschalen

Abstellflächen / Bereich für

Abstellflächen Beleuchtung

Thermostateinheit / Bedienfeld

(modellabhängig) Innentürablagen

Typenschild im Geräteinnern (neben

den Gemüseschalen)

Bereich geringe Kühlleistung Bereich mittlere Kühlleistung

Bereich hohe Kühlleistung

Hinweis:

unterschiedlich sein. Sämtliche Konsolen, Ablagefächer und Abstellflächen lassen sich herausnehmen.

Achtung: Das Kühlschrankzubehör darf nicht im Geschirrspüler gewaschen werden.

Die Zahl und Art der Abstellflächen und die Form der Zubehörteile können je nach Modell

GB F NL E P

B. Gefrierfach

Eiswürfelschale (im Gefrierfach)

8. Gefrierfachtür

Schließen des Tiefkühlfachs

Je nach Modell die Tür des Tiefkühlfachs zum Schließen leicht andrücken, bis das Schloss mit einem Klickeinrastet, oder den Griff etwas herausziehen und dann die Tür andrücken.

Bedienfeld

1. Thermostatknopf (modellabhängig)

Thermostat auf 0/Off: Kühlteil ausgeschaltet. Thermostat auf 1-Min: niedrigste Kühlleistung. Thermostat auf 7-Max: höchste Kühlleistung.

Wir empfehlen, den Thermostat auf eine mittlere Position, also 3-4 einzustellen.

Das Gerät ist bei Raumtemperaturen von +16 °C bis + 32 °C betriebsfähig. Hinweis: Die Raumtemperatur, häufiges Öffnen der Tür und der Aufstellungsort des Gerätes können die

Innentemperatur des Kühlschranks beeinflussen. Bei der Thermostateinstellung müssen diese Faktoren berücksichtigt werden.

Innenbeleuchtung - Auswechseln der Glühlampe

Vor dem Auswechseln der Glühlampe den Netzstecker ziehen. Anschließend: 1 - Die Lampenabdeckung wie auf der Abbildung gezeigt festhalten und leicht drücken. 2 - Die Abdeckung in Richtung Geräterückwand schieben 3 - Die Glühlampe gemäß Abbildung herausdrehen.

5019 602 33060/A
