Whirlpool KRSM 9005/A, KRSC - 9006 I, KRSC - 9020 I, KRSC 9011, KRSC 9006 INSTALLATION [nl]

KRSC 9011/1 KRSC 9006 KRSF 9005/SL KRSF 9005/BL

Montageinstructies

Alvorens de koelkast te installeren	4
Wateraansluiting	4

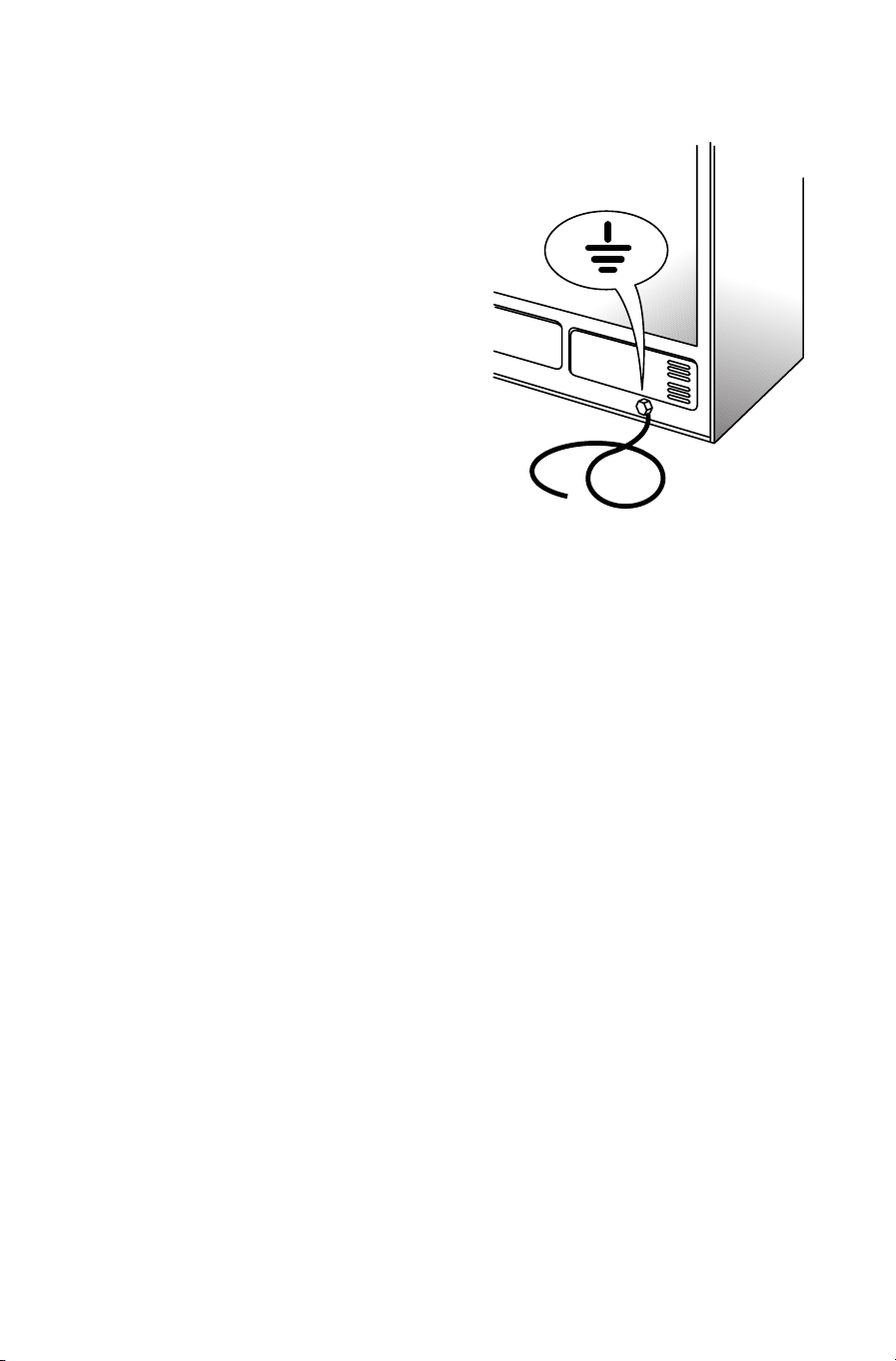

Elektrische aansluiting	5

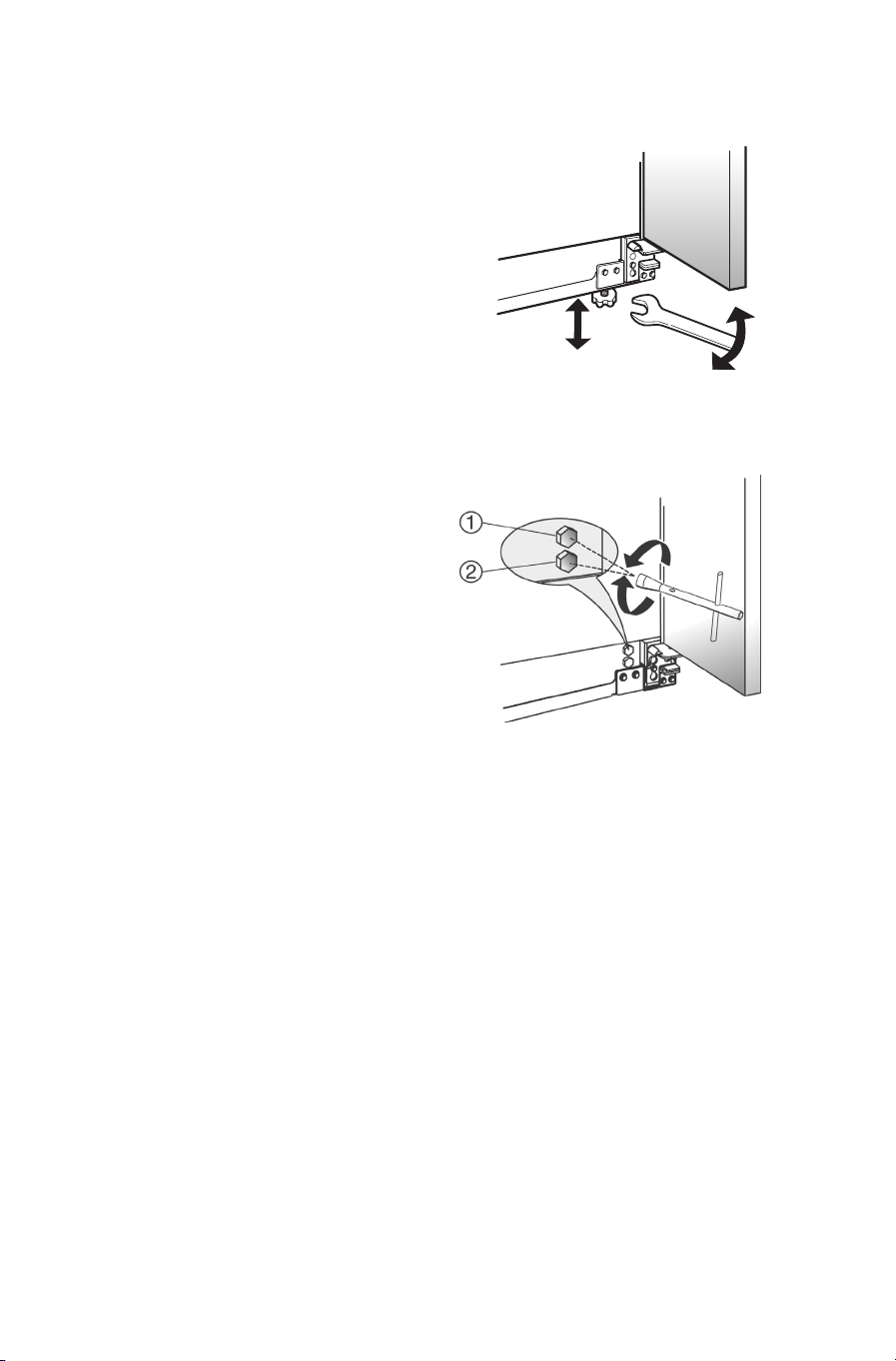

Plaatsing en nivelleren van de koelkast	6

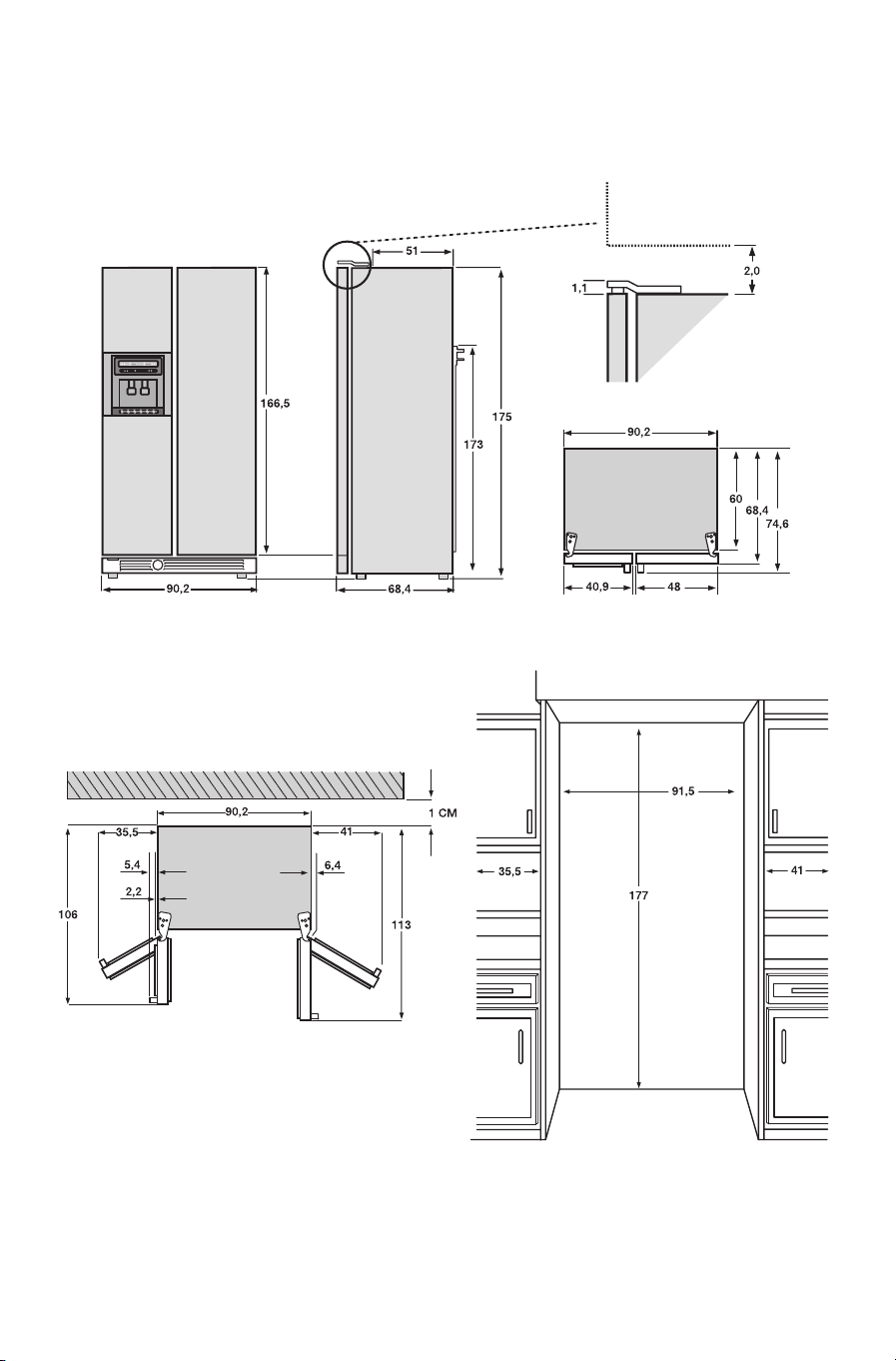

Installatie afmetingen en vereisten	7

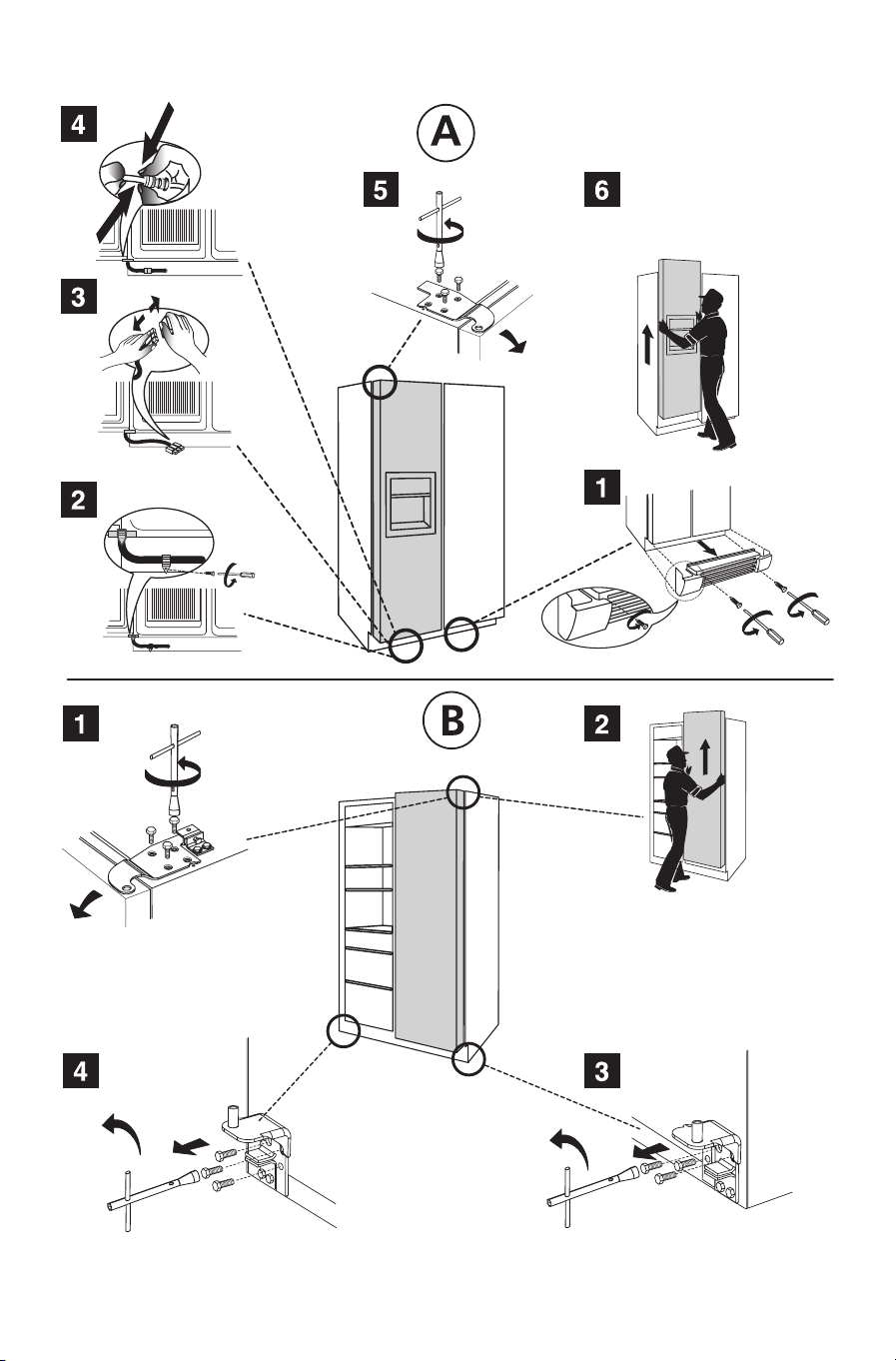

Het verwijderen van de vriezerdeur (A)	8
Het verwijderen van de koelkastdeur (B)	8

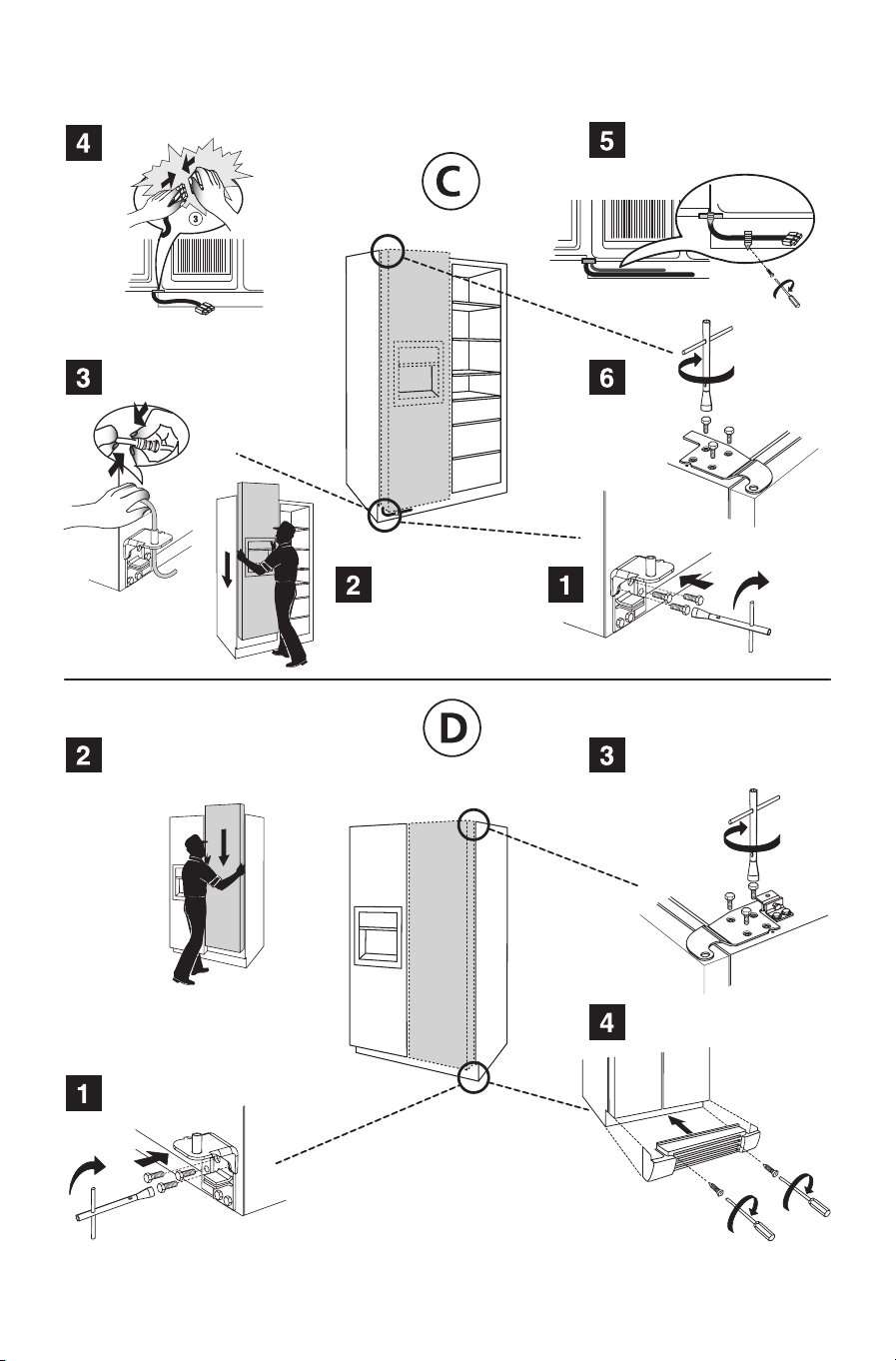

De vriezerdeur bijstellen (C)	9
De koelkastdeur bijstellen (D)	9

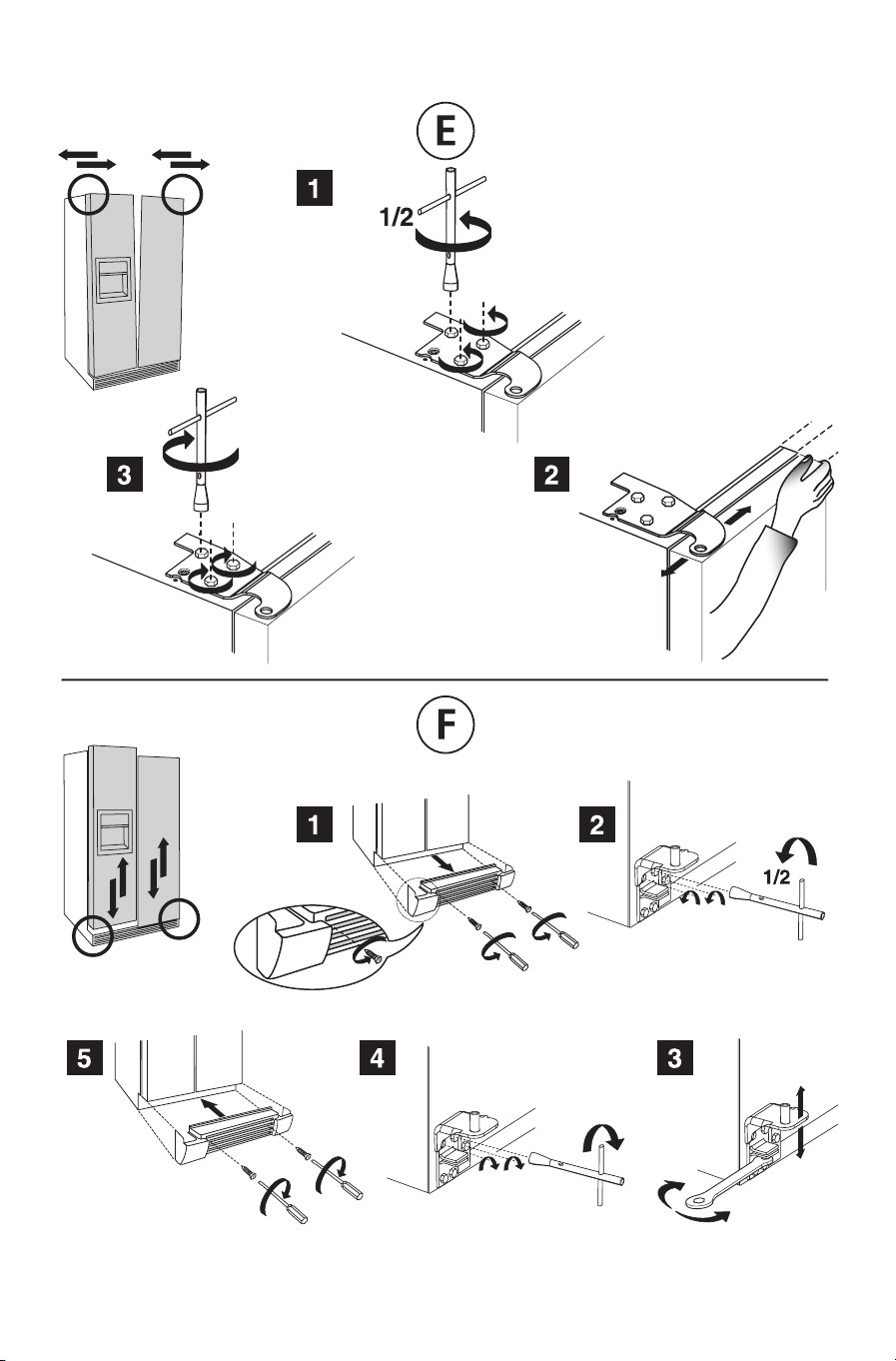

Horizontaal op een lijn brengen
van de koelkasten vriezerdeur (E)	10
Verticaal op een lijn brengen
van de koelkasten vriezerdeur (F)	10

Alvorens de koelkast te installeren

Het door u aangeschafte product is FULL NO FROST, ofwel zowel het koelvak als het vriesvak zijn uitgerust met een automatisch ontdooisysteem. Het apparaat is uitsluitend voor huishoudelijk gebruik bestemd.

In deze handleiding zijn aanwijzingen en waarschuwingen bijeengebracht voor een veilige en juiste installatie van het apparaat - wij adviseren u om deze aandachtig te lezen voordat u met de installatie begint.

Houd er rekening mee dat u verschillen aan kunt treffen ten opzichte van de beschrijving van alle mogelijke bedieningsorganen en bijgeleverde onderdelen die in dit handboek zijn weergegeven, afhankelijk van het door u aangeschafte model.

Bewaar deze handleiding voor toekomstige raadpleging en geef het aan de eventuele koper als u het apparaat doorverkoopt.

Het apparaat moet in een droge en goed geventileerde omgeving geplaatst worden.

Installeer het apparaat niet op een plaats waar het rechtstreeks aan het zonlicht blootgesteld wordt of in de buurt van warmtebronnen (oven, verwarming, enz.). Als dit onvermijdelijk is, moeten de volgende minimum afstanden aan worden gehouden:

Fornuizen die op kolen en petroleum werken:	30 cm
Elektrische fornuizen en/of gasfornuizen:	3 cm

Laat ten minste 1 cm vrije ruimte aan de zijkanten, boven het apparaat en tussen de achterkant en de muur om het apparaat te kunnen verplaatsen en om voldoende luchtcirculatie te garanderen.

Wateraansluiting

Haal de koelkast van de stroomtoevoer af alvorens met de operatie te beginnen.

• De ijsmaker en het watercircuit dienen met het waterleidingnet, dat drinkbaar en/of chemisch gereinigd water afgeeft, aan te worden gesloten.

• De wateraansluiting dient in overeenstemming met de plaatselijke wetgevingen te worden uitgevoerd.

• Het apparaat is voorzien van een wateraansluiting (1.8 m. lang) die zich aan de achterkant van het product bevindt.

• De wateraansluiting komt overeen met de IEC 61770 voorschriften.

• Verwijder het plakband van de spiraalvormige wateraansluiting aan de achterkant van het product.

• Sluit de overgangsconnector (1) aan de watertoevoer van het huishouden aan (2).

• Controleer dat de wateraansluiting niet verbogen is.

•Het apparaat is ontworpen om te functioneren met een druk op het waterleidingnet tussen de 0,17 en 0,81 Mpa (1.7 en 8.1 bar).

•Open de waterkraan en controleer of er lekkages zijn en verwijder deze.

•Herstel en drainage van het apparaat zijn niet nodig.

4
