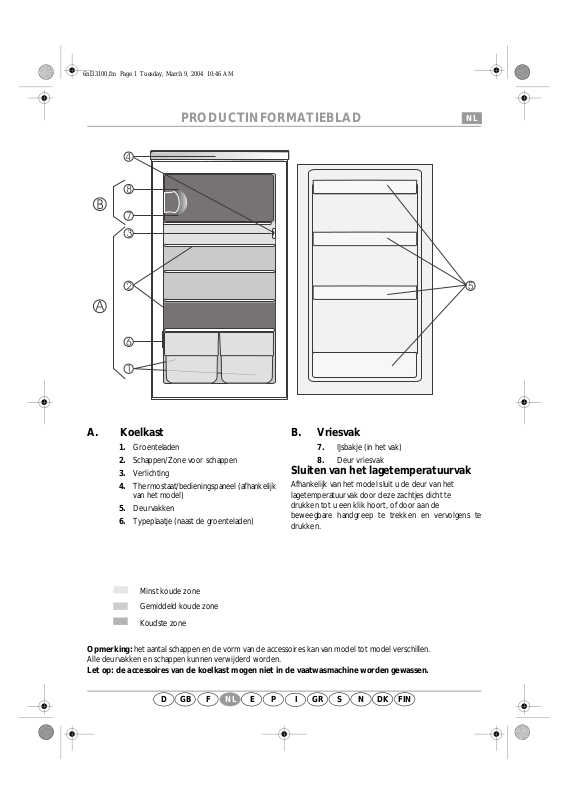

PRODUCTINFORMATIEBLAD

A. Koelkast

1. Groenteladen

2. Schappen/Zone voor schappen

3. Verlichting

4. Thermostaat/bedieningspaneel (afhankelijk

van het model)

5. Deurvakken

6. Typeplaatje (naast de groenteladen)

Minst koude zone Gemiddeld koude zone

Koudste zone

Opmerking: het aantal schappen en de vorm van de accessoires kan van model tot model verschillen. Alle deurvakken en schappen kunnen verwijderd worden.

Let op: de accessoires van de koelkast mogen niet in de vaatwasmachine worden gewassen.

D F

GB NL

E P GR

B. Vriesvak

7. IJsbakje (in het vak)

8. Deur vriesvak

Sluiten van het lagetemperatuurvak

Afhankelijk van het model sluit u de deur van het lagetemperatuurvak door deze zachtjes dicht te drukken tot u een klik hoort, of door aan de beweegbare handgreep te trekken en vervolgens te drukken.

S N FIN

6nl33100.fm Page 2 Tuesday, March 9, 2004 10:46 AM

Bedieningspaneel

1. Draaiknop thermostaat (afhankelijk van het model)

Thermostaat op stand 0/Off: koelkast is uitgeschakeld. Thermostaat op stand 1-min: weinig intensieve koeling. Thermostaat op stand 7-max: zeer intensieve koeling.

Wij adviseren de thermostaat in te stellen op stand 3-4/med.

De koelkast-vriezer functioneert normaal bij een omgevingstemperatuur tussen de +16°C en de + 32°C. Opmerking: de luchttemperatuur van de omgeving, d e frequentie waarmee de deur wordt geop end en de plaats van

het apparaat kunnen van invloed zijn op de binnentemperatuur van de koelkast. De thermostaatstand dient op grond van deze factoren te worden aangepast.

Verlichting - vervangen van het lampje

Koppel het apparaat los van de netvoeding voordat u het lampje vervangt. Vervolgens: 1 - Pak het kapje vast zoals op de afbeelding en duw er zachtjes tegen. 2 - Duw het kapje naar de achterwand van de koelkast

3 - Schroef het lampje los zoals op de afbeelding.
