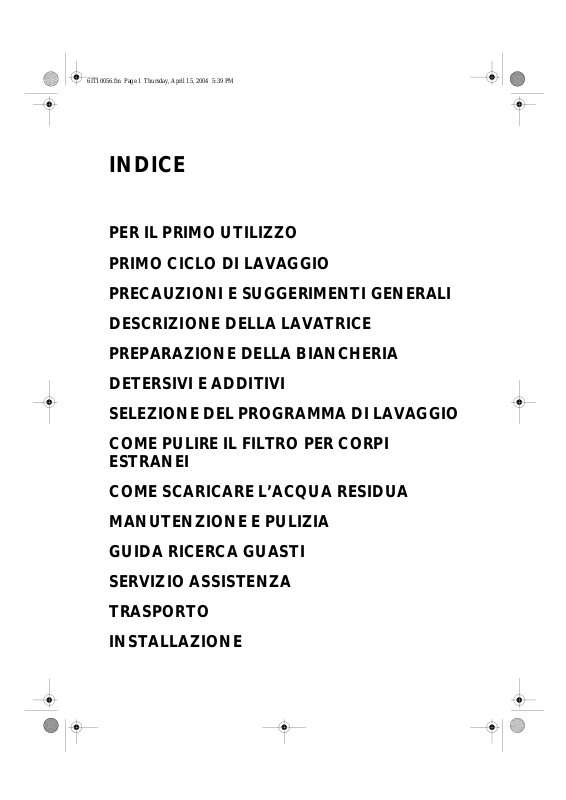

INDICE
PER IL PRIMO UTILIZZO
PRIMO CICLO DI LAVAGGIO
PRECAUZIONI E SUGGERIMENTI GENERALI
DESCRIZIONE DELLA LAVATRICE
PREPARAZIONE DELLA BIANCHERIA
DETERSIVI E ADDITIVI
SELEZIONE DEL PROGRAMMA DI LAVAGGIO
COME PULIRE IL FILTRO PER CORPI
ESTRANEI
COME SCARICARE L’ACQUA RESIDUA
MANUTENZIONE E PULIZIA
GUIDA RICERCA GUASTI
SERVIZIO ASSISTENZA
TRASPORTO
INSTALLAZIONE
6IT10056.fm Page 2 Thursday, April 15, 2004 5:39 PM
PER IL PRIMO UTILIZZO
1.Apertura dell’imballaggio e ispezion e
Tagliare e rimuovere l’involucro in plastica.
a.
Togliere la protezione superiore e gli angolari di
b.
protezione.
Togliere la protezione inferiore inclinando e
c.
ruotando la lavatrice facendo perno su uno degli
angoli inferiori posteriori.
Aprire il coperchio premendolo leggermente e
d.
sollevando la maniglia. Rimuovere la protezione
di polistirolo.
Rimuovere la pellicola protettiva azzurra dal
e.
pannello (secondo il modello).
Dopo avere tolto l’imballo, controllare che la
•
lavatrice non abbia subito danni durante il
trasporto. In caso di dubbio, non utilizzare la
lavatrice. Contattare il Servizio Assistenza o il
rivenditore locale.
Il materiale d’imballaggio (sacchetti di plastica,
•
pezzi di polistirolo, ecc.) deve essere tenuto fuori
dalla portata dei bambini, in quanto potenziale
fonte di pericolo.
2.Rimuovere la staffa di sicurezza
La lavatrice è dotata di viti e di una staffa di
•
sicurezza al fine di evitare danni durante il
trasporto.
della lavatrice, togliere obbligatoriamente
lo staffaggio di sicurezza per il trasporto
(vedere “Installazione/Rimozione dello staffaggio
di sicurezza per il trasporto”).
Prima della messa in funzione
3.Installazione della lavatrice
Installare la lavatrice su un pavimento stabile e
•
livellato.
• Regolare l’altezza dei piedini in modo che la
lavatrice sia stabile ed esattamente
orizzontale (vedere “Installazione/
Regolazione dei piedini”).
4.Alimentazione
Collegare il tubo di alimentazione dell’acqua
•
conformemente alle norme locali vigenti
dell’ente di erogazione dell’acqua (vedere
“Installazione/Collegamento del tubo di
alimentazione”).
Alimentazione: solo acqua fredda
•
Rubinetto dell’acqua:attacco filettato per tubo
•
Pressione dell’acqua:100-1000 kPa (1-10 bar).
•
Solo per Gran Bretagna e Irlanda:
Ingresso acqua: alimentazione acqua calda e
•
fredda.
La temperatura dell’acqua calda di alimentazione
non deve superare i 60° C.
flessibile di 3/4
5.Scarico acqua
Collegare il tubo flessibile di scarico al sifone
•
oppure agganciarlo al bordo di un lavabo o di un
lavello con il gomito (vedere “Installazione/
Collegamento del tubo flessibile di scarico”).
Se la lavatrice è collegata ad un sistema di scarico
•
incorporato, assicurarsi che questo sia do tato di uno
sfiato per evitare che la macchina carichi e scarichi
l’acqua contemporaneamente (effetto sifone).
6.Collegamenti elettrici
Le connessioni elettriche devono essere
•
effettuate da personale qualificato in conformità
alle istruzioni del produttore e alle normative
correnti in materia di sicurezza.
I dati relativi alla tensione, alla potenza assorbita
•
e alla necessaria protezione elettrica sono
riportati sulla targhetta sul retro della lavatrice.
Effettuare il collegamento elettrico mediante una
•
presa con messa a terra e installata secondo le
norme in vigore. La messa a terra della lavatrice
è prescritta per legge. Il produttore declina ogni
responsabilità per eventuali danni a persone,
animali o cose, derivanti direttamente o
indirettamente dalla mancata osservanza delle
specifiche succitate.
Non utilizzare cavi di prolunga o prese multiple.
•
Prima di qualsiasi operazione di manutenzione,
•
staccare la spina dalla presa di corrente.
A seguito dell’installazione, l’accesso
•
all’alimentazione di rete o il disinserimento
dell’alimentazione di rete deve essere garantito
da un interruttore bipolare.
Non utilizzare la lavatrice se ha subito danni durante
•
il trasporto. Informare il Servizio Assistenza.
La sostituzione dei cavi elettrici deve essere
•
effettuata esclusivamente dai tecnici del Servizio
Assistenza.
Collegare la lavatrice ad un sistema di messa a
•
terra adeguato, secondo le norme in vigore. In
particolare, le lavatrici installate in locali in cui
sono presenti una doccia o una vasca da bagno
devono essere protette mediante un interruttore
automatico differenziale da almeno 30 mA. La
messa a terra della lavatrice è obbligatoria per
legge. Il produttore declina ogni responsabilità
per eventuali danni a persone, animali o cose,
derivanti direttamente o indirettamente dalla
mancata osservanza delle specifiche succitate.
La lavatrice può essere utilizzata soltanto in
•
ambito domestico per gli usi previsti.
Dimensioni:
Larghezza: 400 mm
Altezza: 900 mm
Profondità: 600 mm
I 2
6IT10056.fm Page 3 Thursday, April 15, 2004 5:39 PM
PRIMO CICLO DI LAVAGGIO
Si raccomanda di effettuare il primo ciclo di lavaggio senza biancheria. In questo modo vengono eliminati
eventuali residui d’acqua dovuti al controllo effettuato dal fabbricante.
Aprire il rubinetto dell’acqua.
1.
Chiudere gli sportellini del cestello.
2.
Versare un poco di detersivo nell’apposito comparto (circa 30 ml) .
3.
Selezionare un programma di lavaggio breve (vedere la tabella dei programmi).
4.
Avviare la lavatrice.
5.
Premere il tasto
6.
“On/Off”
.
PRECAUZIONI E SUGGERIMENTI GENERALI
1.Imballo
Il materiale d’imballo è riciclabile al 100% ed è
•
contrassegnato dal simbolo del riciclaggio .
Attenersi alle norme locali per lo smaltimento del
materiale d’imballaggio.
2.Consigli per il risparmio energetico
Per sfruttare in modo ottimale energia, acqua,
•
detersivo e tempo, effettuare il lavaggio con il
carico massimo di biancheria raccomandato per il
programma selezionato.
Non superare le dosi di detersivo indicate sulla
•
confezione dal fabbricante.
Un sistema speciale all’interno dello scarico
•
impedisce la fuoriuscita di detersivo dal cestello,
in modo da evitare che il detersivo venga
disperso nell’ambiente.
Utilizzare l’opzione “Prelavaggio” solo per
•
biancheria molto sporca! Per biancheria poco
sporca o mediamente sporca, selezionare un
programma senza “Prelavaggio”; in questo modo
si risparmierà detersivo, tempo, acqua ed
energia.
Prima del lavaggio in lavatrice, trattare la
•
biancheria con uno smacchiatore o effettuare un
ammollo in acqua dei capi con macchie essiccate,
in modo da ridurre la necessità di utilizzare un
programma di lavaggio ad alta temperatura.
Si può risparmiare energia utilizzando un
•
programma di lavaggio a 60°C invece di un
programma a 90°C o un programma a 40°C
invece di uno a 60°C.
Per risparmiare energia e tempo, prima di
•
utilizzare un’asciugatrice selezionare una velocità
di centrifuga elevata al fine di ridurre la quantità
d’acqua contenuta nella biancheria (per lavatrici
con velocità della centrifuga regolabile).
3.Smaltimento del materiale di imballo e
rottamazione delle lavatrici vecchie
La lavatrice è stata fabbricata con materiale
•
riciclabile. Rottamarla seguendo le norme locali in
vigore per lo smaltimento dei rifiuti.
Prima di rottamarla, renderla inservibile tagliando
•
il cavo di alimentazione.
Rimuovere il detersivo dal cassetto se si intende
•
rottamare la lavatrice.
4.Sicurezza bambini
Non permettere ai bambini di giocare con la
•
lavatrice né di entrare nel cestello.
5.Consigli generali
Se la lavatrice non è in funzione, staccare la spina
•
dalla presa di corrente. Chiudere il rubinetto
dell’acqua.
Prima di qualsiasi operazione di pulizia e di
•
manutenzione, spegnere la lavatrice e staccare la
spina dalla presa di corrente.
Pulire il mobile esterno della lavatrice con un
•
panno umido ed un detergente neutro.
Non utilizzare abrasivi.
•
Qualora il coperchio non si aprisse, non forzarlo.
•
Se necessario, è possibile ottenere un cavo
•
elettrico sostitutivo richiedendolo al Servizio
Assistenza. Il cavo di alimentazione deve essere
sostituito soltanto da personale qualificato.
6.Dichiarazione di conformità CE
La lavatrice è stata progettata, costruita e
•
venduta in conformità con le disposizioni di
sicurezza delle seguenti Direttive:
73/23/CEE Direttiva Bassa Tensione
89/336/CEE Direttiva Compatibilità
Elettromagnetica
93/68/CE Direttiva Marcatura CE
I 3
6IT10056.fm Page 4 Thursday, April 15, 2004 5:39 PM
DESCRIZIONE DELLA LAVATRICE
Coperchio
1.
Comparto detersivo
2.
Sportellini del cestello
3.
Pompa e filtro per corpi estranei
4.
Targhetta Service (dietro il
5.
coperchio del filtro per corpi
estranei)
Leva di trasporto (secondo i modelli)
6.
Per spostare la lavatrice: estrarre
•
per un primo tratto con la mano la
maniglia e tirarla quindi
completamente con il piede nella
posizione di arresto.
Piedini regolabili
7.
1
2
3
4
5
7
PREPARAZIONE DELLA BIANCHERIA
Suddividere il carico
Suddividere la biancheria secondo…
1.
• Il tipo di tessuto/ il simbolo riportato
sull’etichetta
Cotone, tessuti misti, sintetici, lana, capi che
richiedono un lavaggio a mano.
• I colori
Separare i capi colorati da quelli bianchi. Lavare
separatamente i capi colorati nuovi.
• Le dimensioni della biancheria
Lavare biancheria di dimensioni diverse per
aumentare l’efficacia del lavaggio e distribuire
meglio il carico all’interno del cestello.
• La biancheria delicata
Lavare separatamente la biancheria delicata: usare
l’opportuno programma per la Pura Lana
Vergine , tende ed altri capi delicati. Togliere gli
anelli dalle tende oppure chiudere le te nde con gli
anelli in un sacchetto di stoffa. Utilizzare il
programma speciale per tessuti che richiedono un
lavaggio a mano. Lavare la biancheria di piccole
dimensioni (ad es. calze di nylon, cinture, ecc.) o
con ganci (ad es. reggiseni) in sacchetti di tela
speciali per lavatrici o in federe con cerniera lampo.
Vuotare le tasche
2.
Le monete, le spille di sicurezza e oggetti similari
possono danneggiare il cestello ed il serbatoio
dell’acqua di lavaggio.
Chiusure
3.
Chiudere le cerniere lampo, i bottoni o i ganci;
annodare insieme cinture e nastri.
6
I 4
6IT10056.fm Page 5 Thursday, April 15, 2004 5:39 PM
Trattamento delle macchie
Le macchie di sangue, latte, uovo, ecc. vengono
•
solitamente eliminate durante il programma di
lavaggio dall’azione degli enzimi.
Per le macchie di vino rosso, caffè, tè, erba,
•
frutta, ecc. aggiungere lo smacchiante nel
comparto del cassetto detersivo o il candeggiante
nell’apposito comparto (secondo il
modello).
Per le macchie tenaci, se necessario, trattare
•
preventivamente la biancheria con smacchiatori.
Caricamento della biancheria
Aprire il coperchio della macchina.
1.
Aprire il cestello premendo lo sportellino piccolo e
2.
tenendo stretto lo sportellino grande.
Introdurre i capi di biancheria nel cestello ad uno ad
3.
uno, senza comprimerli. Attenersi ai carichi massimi
raccomandati nella “tabella programmi”: il
sovraccarico diminuisce l’efficacia del lavaggio e
favorisce lo sgualcimento della biancheria.
4.Chiudere gli sportellini del cestello e verificare
che siano chiusi correttamente.
Come tingere e sbiancare
I prodotti sono solitamente composti da colore,
fissatore e sale. Introdurre il colore, il fissatore e
quindi il sale direttamente nel cestello vuoto. Solo
successivamente caricare la biancheria.
Utilizzare solo tinture e candeggianti adatti a
•
lavatrici.
Seguire le istruzioni del fabbricante.
•
Parti in plastica e gomma della lavatrice possono
•
risultare colorate.
Come trattare la biancheria con amido
Diluire l’amido, in polvere o liquido, in un
•
contenitore aggiungendo ca. 1 litro d’acqua.
Caricare la biancheria, chiudere gli sportellini del
cestello e versare l’amido sciolto direttamente sul
cestello. Chiudere quindi il coperchio della lavatrice,
selezionare il programma “Risciacquo + Centrifuga”
e avviare la macchina.
1
I 5
2
3
6IT10056.fm Page 6 Thursday, April 15, 2004 5:39 PM
Caricamento della biancheria
Aprire il coperchio della macchina.
1.
Aprire il cestello premendo il tasto e tenendo
2.
contemporaneamente l’altra mano sullo sportellino
grande del cestello.
Introdurre i capi di biancheria nel cestello ad uno ad
3.
uno, senza comprimerli. Attenersi ai carichi massimi
raccomandati nella “tabella programmi”: il
sovraccarico diminuisce l’efficacia del lavaggio e
favorisce lo sgualcimento della biancheria.
Per chiudere il cestello, riportare entrambi gli
4.
sportellini in posizione centrale.
Attenzione:
siano correttamente chiusi, in modo che il tasto sporga
oltre il bordo dello sportellino grande.
verificare che gli sportellini del cestello
1
2
3
I 6
Loading...
