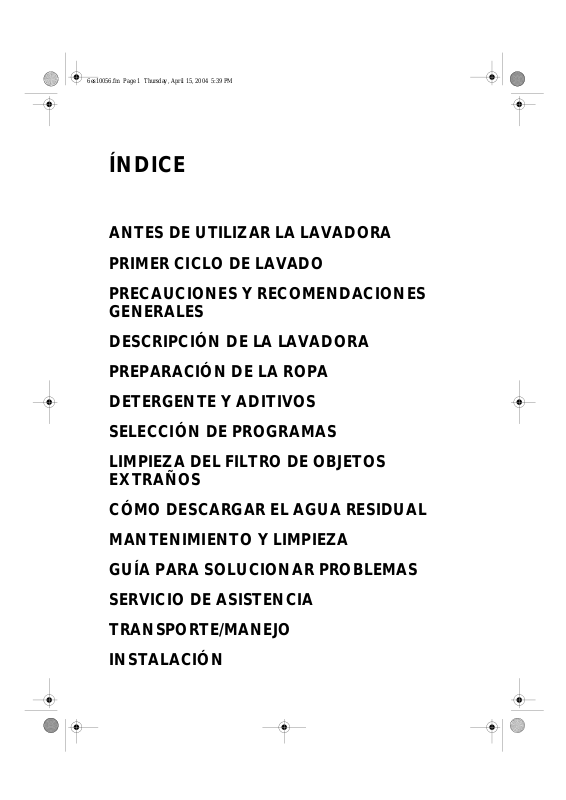

ÍNDICE
ANTES DE UTILIZAR LA LAVADORA
PRIMER CICLO DE LAVADO
PRECAUCIONES Y RECOMENDACIONES
GENERALES
DESCRIPCIÓN DE LA LAVADORA
PREPARACIÓN DE LA ROPA
DETERGENTE Y ADITIVOS
SELECCIÓN DE PROGRAMAS
LIMPIEZA DEL FILTRO DE OBJETOS
EXTRAÑOS
CÓMO DESCARGAR EL AGUA RESIDUAL
MANTENIMIENTO Y LIMPIEZA
GUÍA PARA SOLUCIONAR PROBLEMAS
SERVICIO DE ASISTENCIA
TRANSPORTE/MANEJO
INSTALACIÓN
6es10056.fm Page 2 Thursday, April 15, 2004 5:39 PM
ANTES DE UTILIZAR LA LAVADORA
1.Desembale e inspeccione
Corte y quite el envoltorio de plástico.
a.
Retire la protección superior y las esquinas
b.
protectoras.
Extraiga la protección inferior inclinando la
c.
lavadora y haciéndola girar sobre una esquina
inferior trasera.
Abra la tapa presionándola ligeramente hacia
d.
abajo mientras levanta el asa. Quite la protección
de poliestireno.
Retire la película protectora azul del panel (según
e.
modelo).
Después de desembalar, asegúrese de que la
•
lavadora no ha sufrido daños. Si tiene dudas, no
utilice la lavadora. Contacte con el revendedor o
el servicio de asistencia.
Mantenga el material del embalaje (bolsas de plástico,
•
trozos de poliestireno, etc.) fuera del alcance de los
niños; ya que son potencialmente peligrosos.
2.Quite el soporte para transporte
La lavadora está equipada con tornillos de
•
transporte y un soporte para transporte que
evita posibles daños durante el desplazamiento.
Antes de utilizar la lavadora debe retirar el
soporte para transporte
extracción del soporte para transporte”).
(véase “Instalación/
3.Instalación de la lavadora
Coloque la lavadora sobre una superficie de suelo
•
plana y estable.
• Ajuste las patas y asegúrese de que la
lavadora está estable y nivelada (véase
“Instalación/Ajuste de patas”).
4.Alimentación
Conecte el tubo de alimentación de agua de
•
acuerdo con la normativa local (véase “Instalación/
conexión del tubo de alimentación de agua”).
Alimentación: Sólo agua fría
•
Grifo del agua: Empalme roscado para tubo de
•
Presión: 100-1000 kPa (1-10 bar).
•
Sólo para Gran Bretaña e Irlanda:
Toma de agua: fría y caliente.
•
La temperatura de la toma de agua templada no
debe superar 60°C.
3/4” pulgadas
5.Tubo de descarga del agua
Conecte el tubo de descarga al sifón o bien
•
engánchelo al borde de un fregadero con el codo
en “U” suministrado (véase “Instalación/
conexión del tubo de descarga”).
Si la lavadora está conectada a un sistema de
•
descarga incorporado, asegúrese de que incluye
un orificio de ventilación para evitar la toma y
descarga simultánea del agua (efecto sifón).
6.Conexión eléctrica
Las conexiones eléctricas debe realizarlas un
•
técnico cualificado de acuerdo con las
instrucciones del fabricante y en cumplimiento
de la normativa vigente en cuanto a seguridad.
Los datos técnicos (tensión, potencia y fusibles)
•
aparecen en la placa técnica situada en la parte
posterior de la lavadora.
La lavadora sólo debe conectarse a un enchufe
•
con toma de conexión a tierra, de acuerdo con la
normativa vigente. La ley obliga a que la lavadora
tenga conexión a tierra. El fabricante rechaza
toda responsabilidad por daños a la propiedad o
lesiones de personas provocados directa o
indirectamente por el incumplimiento de las
instrucciones suministradas.
No utilice prolongaciones ni adaptadores
•
múltiples.
Antes de realizar ningún mantenimiento,
•
desenchufe la lavadora.
Debe asegurarse el acceso a la toma de corriente
•
o a la desconexión de la misma mediante un
interruptor doble en todo momento después de
la instalación.
No utilice la lavadora si ha sufrido daños durante
•
el transporte. Contacte con el Servicio de
asistencia.
Solamente el Servicio de asistencia técnica está
•
autorizado a sustituir el cable de conexión a la
red.
La lavadora debe conectarse a una instalación
•
con conexión a tierra, de acuerdo con la
normativa vigente. En especial, aquellas
instaladas en recintos que contengan una ducha o
un baño, deben protegerse mediante un
dispositivo diferencial de corriente residual de al
menos 30 mA. La ley obliga a que la lavadora
disponga de toma a tierra. El fabricante rechaza
toda responsabilidad por daños a la propiedad o
lesiones de personas provocados directa o
indirectamente por el incumplimiento de las
instrucciones arriba indicadas.
La lavadora sólo debe utilizarse en el hogar para
•
sus fines establecidos.
Medidas:
Anchura: 400 mm
Altura: 900 mm
Profundidad: 600 mm
E 2
6es10056.fm Page 3 Thursday, April 15, 2004 5:39 PM
PRIMER CICLO DE LAVADO
Se recomienda realizar el primer ciclo de lavado sin ropa. De esta manera se eliminarán los residuos de
agua que puedan quedar después de las pruebas realizadas en fábrica.
Abra el grifo de agua.
1.
Cierre las aletas del tambor.
2.
Verter una pequeña cantidad de detergente (unos 30 ml) en el compartimento .
3.
Seleccione un programa de lavado rápido (véase la tabla de programas).
4.
Encienda el aparato.
5.
Pulse el botón
6.
“Encendido/Apagado”.
PRECAUCIONES Y RECOMENDACIONES
GENERALES
1.Embalaje
El material de embalaje es 100% reciclable y
•
posee el símbolo de reciclaje . Aténgase a la
normativa local para deshacerse del material de
embalaje.
2.Consejos para ahorrar energía
Ahorre energía, agua, detergente y tiempo
•
aplicando el tamaño de carga máximo
recomendado.
No supere la cantidad de detergente indicada en
•
el envase por el fabricante.
El dispositivo Eco Ball es un sistema especial de
•
salida que evita la pérdida de detergente del
interior y su vertido en el entorno.
Use el “Prelavado” sólo para la ropa más sucia. Si
•
no utiliza “Prelavado” para la ropa ligera o
medianamente sucia, ahorrará detergente,
tiempo, agua y entre un 5 y 15% en consumo de
energía.
Aplique un quitamanchas o ponga en remojo las
•
manchas antes del lavado para evitar el programa
de lavado en caliente.
Puede ahorrar energía utilizando un programa de
•
lavado 60°C en vez de uno 90ºC, o uno de 40°C
en vez de uno de 60°C.
Puede ahorrar energía y tiempo si selecciona una
•
velocidad de centrifugado alta para reducir el
contenido de agua en la ropa antes de aplicar un
programa de secado (para lavadoras con
velocidad de centrifugado ajustable).
3.Desecho del embalaje y de lavadoras
antiguas
La lavadora está fabricada con materiales
•
reutilizables. La lavadora debe desecharse de
acuerdo con las normas vigentes al respecto.
Antes de hacerlo, corte el cable de alimentación
•
para evitar que pueda conectarse la lavadora a la
corriente.
Retire el detergente del compartimento antes de
•
desechar la lavadora.
4.Dispositivo de seguridad para niños
No permita que los niños jueguen con la lavadora
•
ni que se introduzcan en el tambor.
5.Recomendaciones generales
No deje la lavadora conectada cuando no la
•
utilice. Cierre el grifo.
Antes de limpiar o realizar trabajos de
•
mantenimiento, apague el aparato y
desconéctelo de la red.
Para limpiar la parte exterior de la lavadora,
•
utilice un detergente neutro y un paño húmedo.
No utilice productos abrasivos.
•
No intente abrir la tapa a la fuerza.
•
Si necesita sustituir el cable de conexión puede
•
adquirirlo en el Servicio de Asistencia técnica. El
cable sólo debe cambiarlo un técnico cualificado.
6.Declaración de conformidad CE
Esta lavadora ha sido diseñada, fabricada y
•
distribuida de acuerdo con los requisitos de
seguridad de las normas CE:
Norma sobre bajo voltaje 73/23/EEC
Norma EMC 89/336/EEC
Norma sobre marca CE 93/68/EEC
E 3
6es10056.fm Page 4 Thursday, April 15, 2004 5:39 PM
DESCRIPCIÓN DE LA LAVADORA
Tapa
1.
Distribuidor del detergente
2.
Aletas del tambor
3.
Bomba y filtro de objetos extraños
4.
Adhesivo del Servicio de asistencia
5.
(detrás de la tapa del filtro)
Palanca de desplazamiento (según el
6.
modelo)
Para desplazar la lavadora: tire de
•
la palanca ligeramente con la mano
y empújela hasta el tope con el pie.
Patas ajustables
7.
1
2
3
4
5
7
PREPARACIÓN DE LA ROPA
Separación de la ropa
Separe la ropa por
1.
• Tipo de tejido/ símbolo indicado en la
etiqueta
Algodón, mezclas, sintéticos, lana, lavado a
mano.
• Colores
Separar el color del blanco. Lave por separado las
prendas de color nuevas.
• Tamaño
Lave prendas de distintos tamaños en la misma carga
para mejorar la eficacia de lavado en el tambor.
• Prendas delicadas
Lave las prendas delicadas por separado: utilice un
programa especial para pura lana virgen ,
cortinas y prendas delicadas. Quite siempre las
piezas correderas de las cortinas o lávelas en una
bolsa de algodón. Utilice el programa especial para
ropa de lavado a mano. Lave medias, cinturones y
otros elementos pequeños o con ganchos (p. ej.
sujetadores) en bolsas de algodón especiales para
lavadora o en fundas de almohada con cremallera.
Vacíe los bolsillos
2.
Las monedas, pasadores y otros objetos similares
pueden dañar el tambor y la cuba de la lavadora.
Cierres
3.
Cierre las cremalleras y abroche los botones o
enganches; ate juntos los cinturones, cintas o
cordones sueltos.
6
E 4
6es10056.fm Page 5 Thursday, April 15, 2004 5:39 PM
Tratamiento de las manchas
Generalmente, las manchas de leche, sangre,
•
huevo y otras sustancias orgánicas se eliminan en
la fase enzimática del programa.
Para quitar las manchas de vino tinto, café, té,
•
hierba, fruta, etc. añada un quitamanchas
biológico en el distribuidor del detergente o
un blanqueador con cloro en el compartimento
correspondiente (dependiendo del modelo).
Las manchas especialmente difíciles deben
•
tratarse antes del lavado.
Carga de la ropa
Abra la tapa de la máquina.
1.
Abra el tambor presionando la aleta pequeña y
2.
sujetando la grande.
Coloque las prendas en el tambor una por una sin
3.
comprimirlas. Realice las cargas aconsejadas en la tabla
de programas: La sobrecarga reduce la eficacia del
lavado y favorece la formación de arrugas en la ropa.
4.Cierre las aletas del tambor y compruebe que
queden correctamente bloqueadas.
Cómo teñir y blanquear
Los productos disponibles comercialmente suelen estar
compuestos de un color de tinte, un agente fijador y sal.
Poner el color, el fijador y la sal directamente en el
tambor vacío. Después, introduzca la ropa.
Utilice sólo tintes y blanqueadores
•
recomendados para lavadoras.
Siga las instrucciones del fabricante.
•
Los tintes y los blanqueadores pueden manchar
•
las partes de plástico y goma de la lavadora.
Cómo almidonar
Disuelva / diluya el almidón, líquido o en polvo, en 1
•
litro de agua aproximadamente. Hágalo fuera de la
lavadora, en un contenedor pequeño. Cargue la
máquina de lavar, cierre las aletas del tambor y vierta
el almidón directamente en el tambor. A
continuación cierre la tapa, seleccione el programa
“Aclarar y centrifugar” e inicie la operación.
1
E 5
2
3
6es10056.fm Page 6 Thursday, April 15, 2004 5:39 PM
Carga de la ropa
Abra la tapa de la máquina.
1.
Abra el tambor pulsando el botón y, al mismo
2.
tiempo, mantenga la otra mano en la aleta grande de
la puerta del tambor.
Coloque las prendas en el tambor una por una sin
3.
comprimirlas. Respete las cargas recomendadas en la
“Tabla de programas”: la sobrecarga reduce la
eficacia del lavado y favorece la formación de arrugas
en la ropa.
Para cerrar el tambor, vuelva a sujetar ambas puertas
4.
en el centro.
Atención:
tambor están bien bloqueadas, de manera que el botón
sobresalga por encima del extremo de la aleta grande de
la puerta.
asegúrese de que las aletas de la puerta del
1
2
3
E 6
6es10056.fm Page 7 Thursday, April 15, 2004 5:39 PM
DETERGENTE Y ADITIVOS
Elección de detergente y aditivos adecuados
El tipo de detergente depende de:
tipo de tejido (algodón, sintéticos, delicados,
•
lana).
usar sólo detergentes especiales para lana.
Nota:
color;
•
la temperatura de lavado;
•
el grado y tipo de suciedad.
•
Notas:
Los restos de detergente en los tejidos oscuros se
deben a los componentes insolubles de los
detergentes contenidos en los productos
modernos sin fosfatos. Si observa este problema,
sacuda o cepille las prendas afectadas o utilice un
detergente líquido.
Guarde el detergente y los aditivos en un sitio
seguro y seco, fuera del alcance de los niños.
Utilice sólo detergentes y aditivos fabricados
específicamente para lavadoras automáticas de uso
doméstico.
Utilice descalcificadores, tintes y blanqueadores
específicos para lavadoras. Los descalcificadores
pueden tener componentes que pueden dañar la
lavadora.
No utilice disolventes (trementina, bencina, etc.).
No lave a máquina telas que hayan sido tratadas con
líquidos disolventes o inflamables.
TABLA DE DUREZA DEL AGUA
CATEGORÍA DE
DUREZA DEL
AGUA
1
2
3
4
CARACTE-
RÍSTICAS
blanda
mediana
dura
muy dura
ALEMANES
Cantidad de detergente
Siga las instrucciones que figuran en el envase del
detergente sobre:
grado y tipo de suciedad;
•
el tamaño de la colada;
•
con plena carga: siga las instrucciones del
-
fabricante del detergente;
a media carga: 3/4 de la cantidad usada a plena
-
carga;
con carga mínima (alrededor de 1 kg): la mitad
-
de la cantidad usada a plena carga;
la dureza del agua en su zona (pida información a
•
la compañía del agua): con agua blanda se
requiere menos detergente que con agua dura.
Notas:
El exceso de detergente puede producir excesiva
espuma y reducir la eficacia del lavado.
Si la lavadora detecta demasiada espuma, puede
impedir el centrifugado.
La cantidad insuficiente de detergente puede causar:
que la ropa salga gris, que se formen depósitos en el
tambor, en el tubo y en el calentador.
Si utiliza suavizantes concentrados, añada agua al
distribuidor del detergente hasta la marca de nivel
“MAX”.
Para evitar problemas de dosificación cuando se
emplean detergentes líquidos y en polvo muy
concentrados, utilice el dosificador que se adjunta
con el detergente y colóquelo en el tambor.
GRADOS
°dH
0-7
7-14
14-21
más de 21
GRADOS
FRANCESES
°fH
0-12
12-25
25-37
más de 37
GRADOS
INGLESES
17-26
más de 26
°eH
0-9
9-17
Introducción del detergente y de los aditivos
El distribuidor tiene tres o cuatro comp artimentos dependiendo del modelo.
Vierta el detergente:
Detergente en polvo para prelavado y lavado principal
•
Detergente en polvo para lavado principal sin prelavado
•
Con suavizantes y aprestos, no supere la marca “
•
Con lejía de cloro, no supere la marca “
•
(sólo en modelo de cuatro compartimentos)
Quitamanchas
•
Descalcificadores (dureza del agua 4)
•
Almidón (disuelto en agua)
•
Debe procurarse no sobrepasar la marca de nivel máximo
No utilice detergentes líquidos en programas con prelavado.
En el caso de programas sin prelavado y con temperaturas desde frío
hasta 40° C, se recomienda usar detergentes líquidos para evitar la
presencia de residuos blanquecinos en la ropa.
MAX”.
MAX”.
“MAX”.
E 7
6es10056.fm Page 8 Thursday, April 15, 2004 5:39 PM
SELECCIÓN DE PROGRAMAS
Preparación del ciclo de lavado
Cargue la lavadora, cierre las aletas del tambor y compruebe que estén bien cerradas.
1.
Agregue el detergente y los aditivos en el compartimento sin sobrepasar la marca
2.
“Detergentes y aditivos”.
Gire el
3.
4.
5.
6.
7.
selector de programas
Sitúe el selector de temperatura (si el modelo cuenta con él) en la temperatura adecuada.
Gire el mando selector de velocidad de centrifugado (si el modelo cuenta con él) a la velocidad de
centrifugado adecuada.
Gire el mando selector de velocidad de centrifugado a la velocidad adecuada. Si se selecciona la
velocidad de centrifugado “0”, se cancela el centrifugado final, pero no los intermedios. El programa
termina con un ciclo de descarga de agua.
Seleccione las opciones adecuadas de acuerdo con la tabla de programas.
Inicio del programa
Encienda la lavadora: se enciende el indicador.
: si se produce una interrupción de energía eléctrica o si se desconecta el aparat o durante el cicl o,
Nota
el programa se reiniciará en el punto en el que se interrumpió.
Fin del ciclo de lavado
El selector de programas está en la posición de Parada.
•
Apague la lavadora.
1.
Cancele las opciones.
2.
Cierre el grifo.
3.
Espere a que la puerta se desbloquee (1 minuto, aprox.).
4.
Abra la tapa y las aletas del tambor y descargue la máquina.
5.
Cambio de programa durante el ciclo de lavado
Apague la lavadora.
1.
Seleccione el programa nuevo.
2.
Inicie el programa encendiendo el aparato.
3.
Pausa/interrupción de un programa
Si desea interrumpir el programa durante un tiempo para reanudarlo después:
Apague la lavadora.
1.
Después de la pausa, vuelva a encender la lavadora.
2.
CANCELACIÓN DE programa
Apague la lavadora.
1.
Coloque el selector de programas en “Descarga”.
2.
Vuelva a encender la lavadora para iniciar el programa de “Descarga”.
3.
hasta que indique el programa deseado.
“MAX”.
Consulte
E 8
6es10056.fm Page 9 Thursday, April 15, 2004 5:39 PM
LIMPIEZA DEL FILTRO DE OBJETOS
EXTRAÑOS
La lavadora está equipada con una bomba de autolimpieza.
El filtro de objetos extraños intercepta botones, mone das,
broches, etc. que hayan quedado en la ropa.
Desenchufe la lavadora.
1.
Abra la tapa del filtro de objetos extraños con una
2.
moneda.
Coloque un cubo debajo del filtro.
3.
Haga girar el filtro de objetos extraños lentamente, en
4.
sentido inverso al de las agujas del reloj, hasta que el
asidero quede situado en posición vertical ; no lo retire
aún.
Espere a que toda el agua haya caído en el recipiente.
5.
A continuación desenrosque el filtro por completo y
6.
extráigalo.
Retire los cuerpos extraños que hayan quedado en el
7.
filtro.
Asegúrese de que el rotor de la bomba (dentro del
8.
compartimento, detrás del filtro) no esté obstruido.
9. Vuelva a introducir el filtro de objetos extraños y
enrósquelo en el sentido de las agujas del reloj
hasta el tope (hasta que el asidero se encuentre
en posición horizontal).
Vierta 0,5 litros de agua en el tambor de la lavadora y
10.
compruebe si el filtro pierde agua.
Cierre la cubierta del filtro de objetos extraños.
11.
Vuelva a conectar la lavadora.
12.
Compruebe el filtro si la lavadora no desagua
correctamente o si no ejecuta los ciclos de centrifugado.
El aparato tiene un dispositivo de seguridad que detiene la
lavadora antes de cada llenado si el agua no ha sido
descargada por completo de la cuba en la fase anterior del
programa de lavado.
Compruebe el filtro regularmente, dos o tres veces al año,
y límpielo si es necesario.
IMPORTANTE:
compruebe que el agua se haya enfriado.
Antes de efectuar el vaciado del filtro,
E 9
A
6es10056.fm Page 10 Thursday, April 15, 2004 5:39 PM
CÓMO DESCARGAR EL AGUA RESIDUAL
¿Cuándo se debe descargar el agua residual (problema de
descarga)?
Para el transporte (desplazamiento) de la máquina.
•
Si el aparato se instala en una habitación donde puedan
•
alcanzarse temperaturas bajo cero. Se aconseja descargar el
agua residual de la máquina al final de cada lavado.
Apague la máquina de lavar y desenchúfela.
1.
Cierre el grifo, desconecte el tubo de alimentación de agua de
2.
la máquina y deje que el agua descargue en un recipiente.
Abra el filtro de objetos extraños, deje que el agua descargue a
3.
un pequeño recipiente poco profundo y cierre el filtro.
Suelte el tubo de descarga de agua y abra el mecanismo de
4.
sujeción situado en la parte posterior del aparato (véase la
flecha A).
Descargue el agua residual en un recipiente poco profundo.
5.
Espere hasta que se vacíe completamente.
6.
Vuelva a montar el tubo de descarga en la sujeción y sobre el
7.
codo en U.
Vuelva a conectar el tubo de alimentación de agua y el enchufe.
8.
Importante:
Tras descargar el agua residual, atornille manualmente el tubo
•
de alimentación de agua de la máquina. Controlar la
estanqueidad de las conexiones del aparato abriendo
completamente el grifo.
MANTENIMIENTO Y LIMPIEZA
Distribuidor del detergente
Empuje hacia adentro los botones situados a ambos lados del
1.
distribuidor.
Tire del distribuidor y extráigalo.
2.
Es probable que contenga un poco de agua. Se recomienda
mantener el distribuidor en posición vertical.
Lave el distribuidor con agua corriente.
3.
También puede extraer las cubiertas de sifón para limpieza.
Vuelva a colocar las cubiertas de sifón en el distribuidor (si las
4.
retiró).
Compruebe que encajan correctamente en su sitio.
Vuelva a colocar el distribuidor situando las molduras
5.
inferiores en los orificios de la tapa y girando hasta que los dos
botones superiores se bloqueen.
Nota: compruebe que el distribuidor de detergente
quede instalado correctamente.
E 10
A
7
4
3
4
6es10056.fm Page 11 Thursday, April 15, 2004 5:39 PM
Filtro del tubo de alimentación de agua
Compruebe y limpie periódicamente (al menos dos o tres
veces al año).
Desenchufe la lavadora.
1.
Cierre el grifo.
2.
Desenrosque el tubo de alimentación del grifo.
3.
Limpie cuidadosamente el filtro situado en el extremo del
4.
tubo, sin montarlo, por ejemplo con un cepillo dental.
: En las máquinas equipadas con tubo tipo “A”, éste no
Nota
debe sumergirse en agua.
Enrosque manualmente el tubo flexible en el grifo. No utilice
5.
alicates (riesgo de aplastar la unión).
6. Abra el grifo y verifique la estanqueidad de las conexiones.
Vuelva a enchufar la lavadora.
7.
Recuperación de un objeto caído entre el tambor y
la cuba
Si un objeto cae accidentalmente entre el tambor y la cuba,
puede recuperarlo mediante una de las hojas de tambor extraíbles:
Desenchufe la lavadora.
1.
Extraiga la ropa del tambor.
2.
Cierre las aletas del tambor y gírelo media vuelta.
3.
Con un destornillador, presione en el extremo de plástico al
4.
tiempo que desplaza la hoja de izquierda a derecha.
Caerá dentro del tambor.
5.
Abra el tambor: puede recuperar el objeto a través del
6.
orificio del tambor.
Vuelva a colocar la hoja del tambor:
7.
Sitúe el extremo de plástico sobre el or ificio del lado derecho
del tambor.
Desplace la hoja plástica de derecha a izquierda hasta que
8.
encaje.
Cierre otra vez las aletas del tambor, gírelo media vuelta y
9.
compruebe la colocación de la hoja en todos sus puntos de
anclaje.
Vuelva a enchufar la lavadora.
10.
E 11
6es10056.fm Page 12 Thursday, April 15, 2004 5:39 PM
Exterior de la lavadora y panel de mandos
Limpie con un paño suave humedecido.
•
Si es necesario, puede aplicarse un limpiador de
•
uso doméstico (no utilice productos abrasivos ni
agresivos).
Junta de la tapa
Límpiela ocasionalmente con un paño húmedo.
•
Tubo(s) de alimentación de agua
Compruebe periódicamente si el tubo tiene grietas
•
o pierde flexibilidad. Reemplácelo si es necesario.
GUÍA PARA SOLUCIONAR PROBLEMAS
La lavadora posee unas funciones de seguridad
automáticas que reconocen e indican
inmediatamente los posibles fallos y permiten
tomar las medidas oportunas.
A menudo se trata de pequeños inconvenientes que
pueden resolverse fácilmente.
Por ejemplo:
*La lavadora no funciona y no se ilumina
ningún indicador.
Compruebe si:
la lavadora está enchufada.
•
la toma de corriente funciona
•
(compruébela con una lámpara de mesa o algo
similar).
*La lavadora no arranca, pero el piloto
está encendido.
Compruebe si:
la tapa de la lavadora está bien cerrada. Ábrala y
•
vuelva a cerrarla.
se ha seleccionado un programa.
•
el grifo de agua está abierto.
•
*La lavadora se detiene durante el
programa.
Compruebe si:
se ha presionado el botón “Parada con cuba llena”:
•
ponga fin a esta opción pulsando otra vez el botón.
el grifo de agua está abierto.
•
la bomba/el filtro de objetos extraños está bloqueado
•
(véase “Limpieza del filtro de objetos extraños”).
es posible que esté activada la Contención de
•
agua (véase “Fallo de Contención de agua”).
*Insuficiencia o falta de suministro de agua.
Apague el aparato y desenchúfelo.
Compruebe si:
el grifo de agua está completamente abierto y la
•
presión del suministro de agua es suficiente.
el tubo de carga está obstruido;
•
el filtro de malla del tubo de alimentación de agua
•
está bloqueado (véase “Mantenimiento y limpieza”).
el agua del tubo de alimentación está congelada.
•
La máquina cuenta con un tubo de seg uridad y la
•
válvula de seguridad está abierta (indicador rojo en la
ventana de inspección de la válvula de seguridad). En
este caso, cámbielo por un tubo de seguridad nuevo.
Vuelva a conectar la lavadora.
Encienda la lavadora para retomar el programa (no
añada detergente para este programa).
*La lavadora no descarga el agua.
Apague el aparato y desenchúfelo.
Compruebe si:
se ha presionado el botón “Parada con cuba
•
llena”. Ponga fin a esta opción.
el tubo de alimentación está doblado (véase
•
“Instalación”).
el rotor de la bomba esta obstru ido (véase
•
“Limpieza del filtro de objetos extraños”).
el agua del tubo de descarga está congelada.
•
Si hay restos de agua en el tambor, puede
descargarla siguiendo las instrucciones del capítulo
“Descarga del agua residual”.
IMPORTANTE:
espere a que enfríe.
Vuelva a conectar la lavadora.
Encienda la lavadora para retomar el programa (no
añada detergente para este programa).
Si el fallo permanece, póngase en contacto con el
Servicio de asistencia (véase “Servicio de
asistencia”)
Antes de descargar el agua,
*Al final del lavado quedan restos de
detergente y aditivos en el distribuidor
de detergente.
Compruebe si:
el distribuidor de detergente está bien instalad o y
•
no se encuentra bloqueado (véase
“Mantenimiento y limpieza”).
el filtro de objetos extraños del tubo de
•
alimentación de agua no está bloqueado (véase
“Mantenimiento y limpieza”).
*La lavadora vibra durante el ciclo de
centrifugado.
Compruebe si:
la lavadora está nivelada y las patas están
•
ajustadas (véase “Instalación”).
se ha retirado el soporte para transporte. Antes
•
de utilizar la lavadora, es NECESARIO retirar el
soporte de transporte (véase “Instalación”).
E 12
6es10056.fm Page 13 Thursday, April 15, 2004 5:39 PM
*Al final del programa la ropa no queda
bien centrifugada.
la lavadora cuenta con un sistema de
Nota:
detección y corrección de inclinación. Cuando se
lava una sola prenda grande (como un albornoz) es
posible que este sistema reduzca automáticamente
la velocidad de centrifugado o lo interrumpa para
proteger la lavadora si, tras intentar iniciar el ciclo,
detecta una carga demasiado desequilibrada.
La formación excesiva de espuma
también puede impedir el centrifugado.
Compruebe si:
el rotor de la bomba esta obstruido (véase
•
“Limpieza del filtro de objetos extraños”).
si la ropa está excesivamente húmeda al final del
•
programa: puede añadir otras prendas y repetir
el ciclo de centrifugado.
se observa espuma en el lavado: repita el ciclo de
•
aclarado-centrifugado para eliminar el exceso de
detergente.
Fallo de Contención de agua (según
modelo).
(La bomba funciona).
El fallo “Contención de agua” puede haber
sido activado por:
Demasiada espuma.
•
Una pérdida en el tubo de carga o en la lavadora.
•
Apague el aparato, desenchúfelo y cierre el grifo de
agua.
Incline con cuidado la lavadora hacia adelante para
permitir la salida del agua de la bandeja inferior.
Vuelva a conectar la lavadora.
Abra el grifo del agua (si entra agua estando la
lavadora apagada, cierre el grifo de agua y consulte
al Servicio de asistencia).
Vuelva a seleccionar el programa adecuado, añada
detergente si es necesario, y encienda el aparato
para reiniciar el programa.
Si el fallo se reproduce, póngase en contacto con el
Servicio de asistencia (véase “Servicio de
asistencia”).
E 13
6es10056.fm Page 14 Thursday, April 15, 2004 5:39 PM
SERVICIO DE ASISTENCIA
Antes de llamar al Servicio de asistencia:
Intente solucionar el problema (consulte “Guía
1.
para solucionar problemas”).
Vuelva a activar el programa para ver si el
2.
inconveniente ha desaparecido.
Si el resultado es negativo, consultar con el
3.
Servicio de asistencia.
TRANSPORTE/MANEJO
Desenchufe la lavadora.
1.
Cierre el grifo.
2.
Desmonte los tubos de alimentación y descarga del agua.
3.
Elimine toda el agua de los tubos y del aparato (véase
4.
“Descarga del agua residual”).
Espere a que el agua se enfríe para evitar accidentes.
Para facilitar el desplazamiento de la máquina, tire
5.
ligeramente de la palanca situada en la parte inferior
delantera (opcional en algunos modelos) con la mano y
empújela hasta el tope con el pie. A continuación vuelva a
empujar la palanca para colocarla en la posición estable
original.
Vuelva a colocar el soporte para transporte.
6.
Transporte la lavadora en posición vertical.
7.
IMPORTANTE:
retirada hacia el exterior.
no utilice la lavadora con la palanca
Comunique:
La naturaleza del problema.
•
El modelo exacto de lavadora.
•
El número de asistencia (está indicado después
•
de la palabra SERVICE).
El adhesivo del Servicio de asistencia está
fijado en la tapa del filtro de objetos
extraños o en la parte posterior de la
máquina.
Su dirección completa.
•
Su número de teléfono y prefijo local.
•
En primer lugar debe contactar al Servicio de
asistencia del distribuidor a quien adquirió la
máquina.
E 14
6es10056.fm Page 15 Thursday, April 15, 2004 5:39 PM
INSTALACIÓN
Extracción del soporte para transporte
La lavadora está equipada con un soporte para transporte
que evita posibles daños durante el desplazamiento.
Antes de utilizar la lavadora, es NECESARIO retirar el
soporte de transporte.
Desatornille los dos tornillos A y los cuatro tornillos B con
1.
un destornillador de punta plana o con una llave hexagonal
Nº 8.
Quite el soporte para transporte.
2.
Vuelva a colocar los cuatro tornillos externos B en la
3.
máquina y apriételos.
Retire los dos sellos C del soporte de manguera y fíjelos a
4.
las aberturas de la máquina D.
Nota: no olvide volver a colocar y apretar los cuatro
tornillos externos.
A
D
B
1
1
C
1
2
4
D
4
E 15
6es10056.fm Page 16 Thursday, April 15, 2004 5:39 PM
Ajuste de patas
Instale el aparato en una superficie nivelada, cerca de las
conexiones eléctrica, de agua y de desagüe.
Si la superficie es desigual, ajuste las patas (no introduzca
trozos de madera, cartón, etc. bajo los pies):
Afloje la contratuerca con la llave suministrada.
1.
Ajuste la altura de la pata manualmente.
2.
Vuelva a apretar la contratuerca haciéndola girar en
3.
sentido opuesto al de las agujas del reloj.
Compruebe que las patas se asienten correctamente
en el suelo y que la lavadora esté perfectamente
nivelada y estable (utilice un nivel con burbuja).
El aparato puede instalarse en una zona de 40 cm de ancho
por 63 cm de fondo.
si instala la máquina sobre una moqueta gruesa, ajuste
Nota:
las patas para asegurar que haya espacio suficiente para la
circulación de aire bajo la máquina.
Conexión del tubo de carga.
Teniendo cuidado, enrosque a mano el tubo de
1.
alimentación al grifo.
Compruebe que el tubo no presente dobleces.
2.
Controle la estanqueidad de las conexiones del aparato
3.
abriendo el grifo por completo.
Si la longitud del tubo flexible fuera insuficiente, sustitúyalo
por uno de longitud adecuada resistente a la presión (mínimo
1000 kPa, homologado según la norma EN 50084).
Compruebe periódicamente si el tubo ti ene grietas o pierde
flexibilidad. Reemplácelo si es necesario.
Es posible conectar la lavadora sin
dispositivo de bloqueo del retorno de agua.
Sólo para Gran Bretaña e Irlanda:
Apriete con cuidado los dos tubos de alimentación de
1.
agua:
caliente (vea A) y,
•
fría (vea B).
•
La temperatura de la toma de agua templada no debe
superar 60°C.
A
B
E 16
A
6es10056.fm Page 17 Thursday, April 15, 2004 5:39 PM
Sistema de contención de agua contra
anegamientos
(según modelo)
Enrosque el tubo de alimentación en el grifo. Abra
•
completamente el grifo del agua para verificar la
estanqueidad de las conexiones.
¡La lavadora no debe conectarse al grifo mezclador de un
•
calentador de agua no presurizado!
El tubo flexible de alimentación de agua y la caja de plástico
•
de la conexión contienen (según el modelo) componentes
eléctricos: no corte el tubo flexible ni sumerja la caja de
plástico en agua.
Si el tubo flexible está dañado, desconecte el aparato de la
•
red eléctrica de inmediato, cierre el grifo y sustituya el
tubo.
Si el tubo es demasiado corto, sustitúyalo por un tubo de
“Contención de agua” de 3 m (solicítelo al Servicio de
asistencia o a su proveedor). Esta operación debe ser
efectuada exclusivamente por un técnico cualificado.
Conexión del tubo flexible de descarga
Suelte el tubo de descarga de las conexiones a izquierda y
1.
derecha, vea la flecha A en la figura.
Importante:
NO suelte la conexión del tubo de descarga del lado
derecho, vea la flecha B en la figura.
existe riesgo de filtraciones y quemaduras con agua caliente.
Fije el codo en “U” (C) al extremo libre del tubo de
2.
descarga.
Conecte el tubo flexible de descarga al sifón o bien
3.
engánchelo al borde de un fregadero con el codo en “U”.
Los lavamanos pequeños no son adecuados.
El borde del fregadero no debe estar a una altura de más
de 100 cm desde el suelo.
De lo contrario,
C
B
Si fuera necesario utilizar una prolongación, emple e un tubo
flexible del mismo tamaño y apriete los puntos de conexión
con abrazaderas.
Longitud máxima del tubo de descarga: 2,50 m.
Altura de descarga máxima (codo en “U”): 100 cm.
Altura de descarga mínima: 55 cm.
Importante:
cerciórese de que no existan dobleces ni estrangulamientos en el
tubo de descarga y de que no se caiga durante el funcionamiento
de la lavadora.
E 17
Loading...
