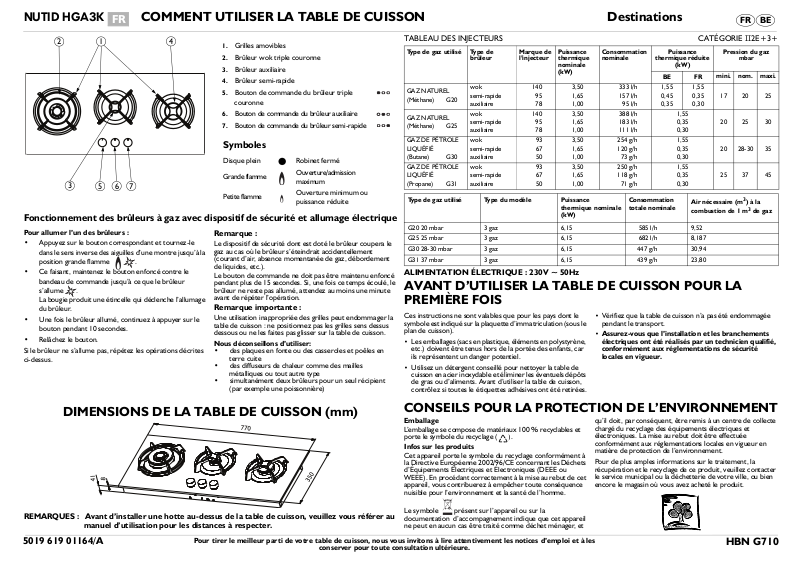

NUTID HGA3K COMMENT UTILISER LA TABLE DE CUISSON Destinations

FR BE

1. Grilles amovibles

2. Brûleur wok triple couronne

3. Brûleur auxiliaire

4. Brûleur semi-rapide

5. Bouton de commande du brûleur triple

couronne

6. Bouton de commande du brûleur auxiliaire

7. Bouton de commande du brûleur semi-rapide

Symboles

Disque plein Robinet fermé

Grande flamme

Petite flamme

Ouverture/admission maximum

Ouverture minimum ou puissance réduite

Fonctionnement des brûleurs à gaz avec dispositif de sécurité et allumage électrique

Pour allumer l’un des brûleurs :

• Appuyez sur le bouton correspondant et tournez-le dans le sens inverse des aiguilles d’une montre jusqu’à la position grande flamme .

• Ce faisant, maintenez le bouton enfoncé contre le bandeau de commande jusqu’à ce que le brûleur s’allume . La bougie produit une étincelle qui déclenche l’allumage du brûleur.

• Une fois le brûleur allumé, continuez à appuyer sur le bouton pendant 10 secondes.

• Relâchez le bouton.

Si le brûleur ne s’allume pas, répétez les opérations décrites ci-dessus.

Remarque :

Le dispositif de sécurité dont est doté le brûleur coupera le gaz au cas où le brûleur s’éteindrait accidentellement (courant d’air, absence momentanée de gaz, débordement de liquides, etc.).

Le bouton de commande ne doit pas être maintenu enfoncé pendant plus de 15 secondes. Si, une fois ce temps écoulé, le brûleur ne reste pas allumé, attendez au moins une minute avant de répéter l’opération.

Remarque importante :

Une utilisation inappropriée des grilles peut endommager la table de cuisson : ne positionnez pas les grilles sens dessus dessous ou ne les faites pas glisser sur la table de cuisson.

Nous déconseillons d’utiliser:

• des plaques en fonte ou des casseroles et poêles en terre cuite

• des diffuseurs de chaleur comme des mailles métalliques ou tout autre type

• simultanément deux brûleurs pour un seul récipient (par exemple une poissonnière)

TABLEAU DES INJECTEURS CATÉGORIE II2E+3+

Type de gaz utilisé Type de

GAZ NATUREL (Méthane) G20

GAZ NATUREL (Méthane) G25

GAZ DE PÉTROLE LIQUÉFIÉ (Butane) G30

GAZ DE PÉTROLE LIQUÉFIÉ (Propane) G31

Type de gaz utilisé Type du modèle Puissance

G20 20 mbar 3 gaz 6,15 585 l/h 9,52 G25 25 mbar 3 gaz 6,15 682 l/h 8,187 G30 28-30 mbar 3 gaz 6,15 447 g/h 30,94 G31 37 mbar 3 gaz 6,15 439 g/h 23,80

brûleur

wok semi-rapide auxiliaire

Marque de l’injecteur

140

95 78

140

95 78

93 67 50

Puissance thermique nominale (kW)

3,50 1,65 1,00

thermique nominale (kW)

Consommation nominale

333 l/h 157 l/h

95 l/h

388 l/h 183 l/h 111 l/h

254 g/h 120 g/h

73 g/h

250 g/h 118 g/h

71 g/h

Consommation totale nominale

Puissance

thermique réduite

(kW)

BE FR

1,55 0,45 0,35

1,55 0,35 0,30

Air nécessaire (m combustion de 1 m

Pression du gaz

mbar

mini. nom. maxi.

17 20 25

20 25 30

20 28-30 35

25 37 45

) à la

de gaz

ALIMENTATION ÉLECTRIQUE : 230V ~ 50Hz

AVANT D’UTILISER LA TABLE DE CUISSON POUR LA PREMIÈRE FOIS

Ces instructions ne sont valables que pour les pays dont le symbole est indiqué sur la plaquette d’immatriculation (sous le plan de cuisson).

• Les emballages (sacs en plastique, éléments en polystyrène,

etc.) doivent être tenus hors de la portée des enfants, car ils représentent un danger potentiel.

• Utilisez un détergent conseillé pour nettoyer la table de

cuisson en acier inoxydable et éliminer les éventuels dépôts de gras ou d’aliments. Avant d’utiliser la table de cuisson, contrôlez si toutes le étiquettes adhésives ont été retirées.

• Vérifiez que la table de cuisson n’a pas été endommagée

pendant le transport.

• Assurez-vous que l’installation et les branchements

électriques ont été réalisés par un technicien qualifié, conformément aux réglementations de sécurité locales en vigueur.

DIMENSIONS DE LA TABLE DE CUISSON (mm)

REMARQUES : Avant d’installer une hotte au-dessus de la table de cuisson, veuillez vous référer au

manuel d’utilisation pour les distances à respecter.

5019 619 01164/A

Pour tirer le meilleur parti de votre table de cuisson, nous vous invitons à lire attentivement les notices d’emploi et à les

conserver pour toute consultation ultérieure.

CONSEILS POUR LA PROTECTION DE L’ENVIRONNEMENT

Emballage

L’emballage se compose de matériaux 100 % recyclables et porte le symbole du recyclage ( ).

Infos sur les produits

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d’Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l’environnement et la santé de l’homme.

Le symbole présent sur l’appareil ou sur la documentation d’accompagnement indique que cet appareil ne peut en aucun cas être traité comme déchet ménager, et

qu’il doit, par conséquent, être remis à un centre de collecte chargé du recyclage des équipements électriques et électroniques. La mise au rebut doit être effectuée conformément aux réglementations locales en vigueur en matière de protection de l’environnement.

Pour de plus amples informations sur le traitement, la récupération et le recyclage de ce produit, veuillez contacter le service municipal ou la déchetterie de votre ville, ou bien encore le magasin où vous avez acheté le produit.

HBN G710

PRÉCAUTIONS ET CONSEILS D’ORDRE GÉNÉRAL

NETTOYAGE ET ENTRETIEN

• Avant toute opération de nettoyage ou d’entretien,

débranchez la table de cuisson de l’alimentation électrique.

• L’utilisation d’un appareil au gaz produit de la

chaleur et de l’humidité à l’intérieur de la pièce. Assurez-vous que la pièce est bien aérée ou installez une hotte aspirante avec gaine d’aspiration.

• En cas d’utilisation prolongée, il peut s’avérer

nécessaire de ventiler davantage la pièce, soit en ouvrant une fenêtre, soit en augmentant la puissance d’aspiration de la hotte.

• Maintenez les enfants à distance de la table de

cuisson lorsque celle-ci est en service et lorsqu’elle vient d’être mise hors tension.

• Cet appareil ne peut être utilisé par des personnes

(enfants y compris) présentant des capacités physiques, sensorielles ou mentales réduites ou ne possédant ni l’expérience ni la connaissance du produit, à moins qu’une personne responsable de leur sécurité n’assure la surveillance initiale ou ne leur fournisse les instructions nécessaires à l’utilisation de l’appareil.

• Lorsque vous n’utilisez plus la table de cuisson,

assurez-vous que les boutons de commande sont positionnés sur (arrêt), et fermez le robinet principal d’arrivée du gaz ou la valve de la bouteille de gaz.

• Attention : si la table de cuisson est dotée d’un

couvercle, veiller à ne pas le surchauffer car il pourrait se casser. Avant de fermer l’appareil, assurez-vous que tous les brûleurs sont bien éteints.

• Attention : Les pieds de protection en caoutchouc

appliqués sur les grilles sont une sous de danger potentiel pour les jeunes enfants. Après avoir nettoyé les grilles, veuillez vous assurer que les pieds en caoutchouc ont été correctement remis en place.

Déclaration de conformité

• Cette table de cuisson est conçue, fabriquée et mise

sur le marché conformément aux:

- normes de sécurité de la Directive CEE “Gaz” 90/396 ;

- objectifs de sécurité de la Directive “Basse tension” 2006/95/CE (en remplacement de la Directive 73/23/CEE et modifications ultérieures).

- exigences de protection de la Directive CEE “CEM” 89/336 ;

- exigences de la Directive CEE 93/68.

• Cette table de cuisson est appropriée au contact avec

les aliments et est conforme au Règlement (CE) n°. 1935/2004.

• Cette table de cuisson (Classe 3) a été conçue

exclusivement comme appareil de cuisson. Toute autre utilisation (pour chauffer une pièce, par exemple) est considérée comme impropre et dangereuse.

CONSEILS POUR ÉCONOMISER L’ÉNERGIE

• La table de cuisson est équipée de brûleurs et/ou d’une

plaque chauffante de différents diamètres. Utilisez des récipients de diamètre égal ou légèrement supérieur à celui des brûleurs et de la plaque chauffante.

• Utilisez exclusivement des ustensiles de cuisson à fond plat.

• Les récipients ne doivent pas dépasser sur le bandeau de

commande.

Brûleur Diamètre du récipient

Rapide (9,1 cm) Semi-rapide (6,4 cm) Auxiliaire (4,5 cm) WOK (12 cm) Poissonnière (23 cm x 4,5 cm)

24 à 26 cm 16 à 22 cm 8 à 14 cm 24 à 26 cm 16 à 35 cm

• Dans la mesure du possible, laissez le couvercle sur les

ustensiles pendant la cuisson.

• Lorsque vous cuisez des légumes, des pommes de terre,

etc. ajoutez un peu d’eau afin de réduire le temps de cuisson.

• Un autocuiseur vous permettra d’économiser encore plus

d’énergie et de temps.

NON !

Nettoyage de la surface de la table de cuisson, des grilles et du bandeau de commande.

• Avant de nettoyer la table de cuisson, débranchez

l’appareil et attendez qu’il soit froid.

• Utilisez une éponge imbibée d’eau chaude et de savon ou

de détergent liquide préalablement dilué.

• N’utilisez en aucun cas des produits abrasifs ou corrosifs,

des produits chlorés ou des tampons métalliques.

• N’utilisez pas d’appareils de nettoyage à vapeur.

• N’utilisez pas de produits inflammables.

• Essuyez immédiatement les substances acides ou alcalines,

telles que vinaigre, jus de citron, etc., qui se sont déposées sur la table de cuisson.

Surface en acier inoxydable

• Nettoyez à l’aide d’un produit spécial pour acier inoxydable.

Remarque : si la table de cuisson est utilisée continuellement, les hautes températures produites par les flammes peuvent altérer la couleur de la surface autour des brûleurs.

Nettoyage des brûleurs

1. Soulevez le chapeau et extrayez-le.

2. Sortez le brûleur en le tirant vers le haut.

3. Plongez le brûleur et le chapeau dans une solution d’eau

chaude et de détergent liquide. (Le lavage au lave-vaisselle est déconseillé).

4. Rincez-le et séchez-le soigneusement.

5. Assurez-vous que les orifices du brûleur ne sont pas obstrués.

6. Replacez le brûleur et le chapeau.

N.B. Les petites grilles à rayons fermés ne doivent pas être positionnées sur le brûleur WOK.

DIAGNOSTIC DES PANNES

1. Le brûleur ne s’allume pas :

• Le robinet principal d’arrivée du gaz est-il ouvert ?

• La distribution du gaz de ville a-t-elle été suspendue ?

• La bouteille de gaz est-elle vide ?

• Les ouvertures du brûleur sont-elles obstruées ?

• Le chapeau et le brûleur ont-ils été remis en place

correctement après le nettoyage ? (Voir le chapitre “Nettoyage et entretien”.)

SERVICE APRÈS-VENTE

Avant de contacter le Service Après-vente :

1. Contrôler “Diagnostic des pannes” pour voir si vous

pouvez vous-même remédier à l’inconvénient.

2. Éteignez et rallumez la table de cuisson pour contrôler si

le problème persiste.

3. Si le problème persiste, contactez le Service après-vente.

Veuillez spécifier les informations suivantes :

•type de mauvais fonctionnement ;

•le modèle de la table de cuisson ;

•le code service (numéro suivant le mot SERVICE sur la

plaque signalétique appliquée sous la table de cuisson et dans le livret de garantie) ;

•votre adresse complète ;

•votre numéro de téléphone.

Remarque : Afin de ne pas endommager le dispositif d’allumage électrique, actionnez-le uniquement lorsque les brûleurs ont été remis en place.

Nettoyage de la plaque électrique (si présente)

Nettoyez la plaque électrique lorsqu’elle est tiède.

Essuyez à l’aide d’un chiffon imbibé d’eau et de sel, et astiquez à l’aide d’un chiffon gras.

2. Le dispositif de l’allumage électrique ne fonctionne pas :

• Il y a eu une coupure de courant ?

Si une réparation est nécessaire, veuillez contacter un Service Après-vente agréé, comme indiqué dans la

garantie. Si l’intervention ou la réparation devait être effectuée par un

technicien non agréé, demandez qu’une certification relative au travail réalisé vous soit remise et qu’il soit fait usage

de pièces d’origine. Le non-respect des instructions énoncées ci-dessus

pourrait compromettre la sécurité et la qualité du produit.

IKEA of Sweden AB SE - 343 81 Älmhult
