HB D32 S

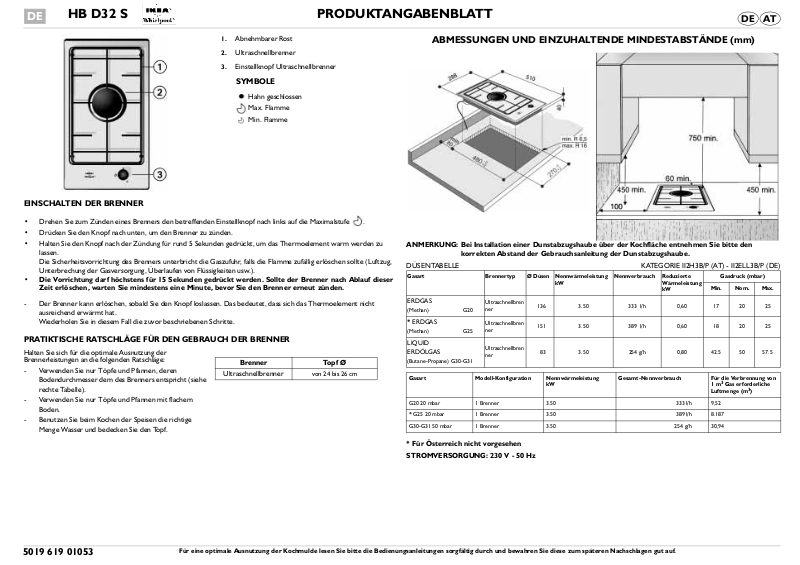

PRODUKTANGABENBLATT

DE AT

1. Abnehmbarer Rost

2. Ultraschnellbrenner

3. Einstellknopf Ultraschnellbrenner

SYMBOLE

Hahn geschlossen

Max. Flamme

Min. Flamme

EINSCHALTEN DER BRENNER

•Drehen Sie zum Zünden eines Brenners den betreffenden Einstellknopf nach links auf die Maximalstufe .

•Drücken Sie den Knopf nach unten, um den Brenner zu zünden.

•Halten Sie den Knopf nach der Zündung für rund 5 Sekunden gedrückt, um das Thermoelement warm werden zu lassen.

Die Sicherheitsvorrichtung des Brenners unterbricht die Gaszufuhr, falls die Flamme zufällig erlöschen sollte (Luftzug, Unterbrechung der Gasversorgung, Überlaufen von Flüssigkeiten usw.).

•Die Vorrichtung darf höchstens für 15 Sekunden gedrückt werden. Sollte der Brenner nach Ablauf dieser Zeit erlöschen, warten Sie mindestens eine Minute, bevor Sie den Brenner erneut zünden.

-Der Brenner kann erlöschen, sobald Sie den Knopf loslassen. Das bedeutet, dass sich das Thermoelement nicht ausreichend erwärmt hat.

Wiederholen Sie in diesem Fall die zuvor beschriebenen Schritte.

PRATIKTISCHE RATSCHLÄGE FÜR DEN GEBRAUCH DER BRENNER

Halten Sie sich für die optimale Ausnutzung der Brennerleistungen an die folgenden Ratschläge:

-Verwenden Sie nur Töpfe und Pfannen, deren Bodendurchmesser dem des Brenners entspricht (siehe rechte Tabelle).

-Verwenden Sie nur Töpfe und Pfannen mit flachem Boden.

-Benutzen Sie beim Kochen der Speisen die richtige Menge Wasser und bedecken Sie den Topf.

Brenner	Topf Ø

Ultraschnellbrenner	von 24 bis 26 cm

ABMESSUNGEN UND EINZUHALTENDE MINDESTABSTÄNDE (mm)

ANMERKUNG: Bei Installation einer Dunstabzugshaube über der Kochfläche entnehmen Sie bitte den

korrekten Abstand der Gebrauchsanleitung der Dunstabzugshaube.

DÜSENTABELLE

KATEGORIE II2H3B/P (AT) - II2ELL3B/P (DE)

Gasart

Brennertyp

Ø Düsen

Nennwärmeleistung

Nennverbrauch

Reduzierte

Gasdruck (mbar)

Wärmeleistung

Min.

Nom.

Max.

ERDGAS

Ultraschnellbren

136

3.50

333 l/h

0,60

(Methan)

G20

ner

* ERDGAS

Ultraschnellbren

151

3.50

389 l/h

0,60

(Methan)

G25

ner

LIQUID

Ultraschnellbren

ERDÖLGAS

3.50

254 g/h

0,80

42.5

57.5

ner

(Butane-Propane) G30-G31

Gasart

Modell-Konfiguration

Nennwärmeleistung

Gesamt-Nennverbrauch

Für die Verbrennung von

1 m3 Gas erforderliche

Luftmenge (m3)

G20 20 mbar

1 Brenner

3.50

333 l/h

9,52

* G25 20 mbar

1 Brenner

3.50

389 l/h

8.187

G30-G31 50 mbar

1 Brenner

3.50

254 g/h

30,94

* Für Österreich nicht vorgesehen

STROMVERSORGUNG: 230 V - 50 Hz

5019 619 01053

Für eine optimale Ausnutzung der Kochmulde lesen Sie bitte die Bedienungsanleitungen sorgfältig durch und bewahren Sie diese zum späteren Nachschlagen gut auf.

HINWEISE UND ALLGEMEINE RATSCHLÄGE

Für eine optimale Ausnutzung der Kochmulde lesen Sie bitte die Bedienungsanleitungen sorgfältig durch und bewahren Sie diese zum späteren Nachschlagen gut auf.

•Diese Anleitung ist nur für die Länder gültig, deren Länderkürzel auf der Rückseite der Gebrauchsanweisung und des Geräts angeführt sind.

•Halten Sie das Verpackungsmaterial (Kunststoffbeutel, Polystyrol usw.) von Kindern fern, da es eine mögliche Gefahrenquelle darstellt.

•Überprüfen Sie das Gerät auf eventuelle Transportschäden und entfernen Sie den Schutzfilm von dem Gerät.

•Das Gerät (Klasse 3) ist ausschließlich für die Verwendung als Haushaltskochgerät bestimmt. Jeder andere Gebrauch (z.B. das Heizen von Räumen) ist als bestimmungsfremd und somit als gefährlich anzusehen.

•Achten Sie darauf, dass die Installation und die elektrischen Anschlüsse von einer qualifizierten Fachkraft unter Einhaltung der gültigen örtlichen Sicherheitsvorschriften ausgeführt werden.

•Das Gerät darf entsprechend den gültigen Sicherheitsbestimmungen nur in gut belüfteten Räumen aufgestellt werden. Lesen Sie vor der Installation und dem Gebrauch sorgfältig die Bedienungsanleitungen durch.

•Die erforderlichen Gasund Druckwerte sind auf dem Typenschild unter der Kochmulde angegeben. Falls das Gerät für eine andere Gasart als die verfügbare eingestellt ist, siehe Abschnitt “Umstellen auf eine andere Gasart”.

ÖRTLICHE SONDERVORSCHRIFTEN

Das Gesetz schreibt vor, dass Gasinstallationen nur von Fachpersonal vorgenommen werden dürfen. Die Installation muss in Übereinstimmung mit den TRGI (Technische Richtlinien für Gasanschlüsse) und/oder TRF (Technische Richtlinien für Flüssiggas) erfolgen.

Der falsche Anschluss eines Geräts kann strafbar sein. Es ist zu Ihrer eigenen Sicherheit, dass alle Vorschriften eingehalten werden.

Darauf achten, dass die Installation und die elektrischenund Gasanschlüsse von einer qualifizierten Fachkraft unter Einhaltung der Herstelleranleitungen und der gültigen örtlichen Sicherheitsvorschriften ausgeführt werden.

HINWEISE ZUM UMWELTSCHUTZ

1.Verpackung

Das Verpackungsmaterial ist zu 100% wiederverwertbar und trägt das Recycling-Symbol , das es als einen Materialtyp ausweist, der den lokalen Abfall-Sammelstellen zu übergeben ist.

2.Produkt

Das Gerät ist entsprechend der EG-Richtlinie 2002/96/EC für Elektround Elektronik-Altgeräte (WEEE) gekennzeichnet. Indem Sie sicherstellen, dass dieses Gerät korrekt entsorgt wird, helfen Sie mit, potentiellen negativen Folgen für Umwelt und menschliche Gesundheit vorzubeugen, die durch fahrlässiges Wegwerfen dieses Gerätes entstehen können.

Das Symbol auf dem Gerät oder der beiliegenden Gerätedokumentation weist darauf hin, dass eine Entsorgung im normalen Hausmüll nicht zulässig ist. Geben Sie es stattdessen an einer Sammelstelle für recyclefähiges elektrisches und elektronisches Material ab.

Die Entsorgung des Gerätes muss gemäß den lokalen Umweltvorschriften zur Abfallbeseitigung erfolgen.

Für genauere Information für das Behandeln, Entsorgen und Recycling dieses Gerätes wenden Sie sich bitte an Ihre örtliche Verwaltungsstelle, Ihre Müllabfuhr oder den Händler, bei dem Sie das Gerät gekauft haben.

Konformitätserklärung

•Die Kochmulde wurde entsprechend folgender Richtlinien entwickelt und hergestellt:

-Sicherheitsvorschriften der EG-Richtlinie “Gas” 90/396

-Sicherheitsanforderungen der “Niederspannungsrichtlinie” 2006/95/CE (die 73/23/CEE und nachfolgende Änderungen ersetzt)

-Schutzvorschriften der EG-Richtlinie "EMV" 89/336

-Vorschriften der EG-Richtlinie 93/68

•Dieses Kochfeld ist für den Kontakt mit Lebensmitteln geeignet und entspricht der EG-Verordnung Nr. 1935/2004.

HINWEIS:

•Unsachgemäßer Gebrauch der Roste kann die Kochmulde beschädigen. Die Roste nicht umgekehrt auf die Kochmulde legen und/oder auf der Kochmulde schleifen lassen.

•Verwenden Sie bei Kochmulden mit Glaskeramikoberfläche nie:

-Grillroste aus Gusseisen, Töpfe und Pfannen aus Ton,

-Rostaufsetzer (wie z. B. Drahtnetze),

-zwei Kochstellen für denselben Topf.

•Bei längerer Benutzung des Gerätes kann eine zusätzliche Belüftung erforderlich werden (Öffnen eines Fensters oder Erhöhung der Absaugleistung der Abzugshaube).

•Das Gerät darf von Personen (einschließlich Kindern), deren physische, sensorische oder geistige Fähigkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen nur unter Aufsicht oder nach ausreichender Einweisung durch eine verantwortungsbewußte Person benutzt werden, die sicherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind.

•Halten Sie während des Betriebs der Kochmulde Kinder vom Gerät fern und lassen Sie die Kinder nicht mit den Bedienknöpfen oder anderen Geräteteilen spielen.

Vorsicht: Die Gummifüße der Topfhalterung können von kleinen Kindern verschluckt werden. Achten Sie nach der Reinigung der Topfhalterungen auf den korrekten Sitz der Gummifüße.

•Achtung: Die (eventuell vorhandene) Glasabdeckung kann bei Überhitzung zerspringen. Bevor Sie die Abdeckung schließen, achten Sie darauf, dass alle Brenner ausgeschaltet sind.

Vergewissern Sie sich nach dem Gebrauch, dass die Bedienknöpfe auf die Position OFF gedreht sind, und drehen Sie den Gashahn oder das Ventil der Gasflasche zu.

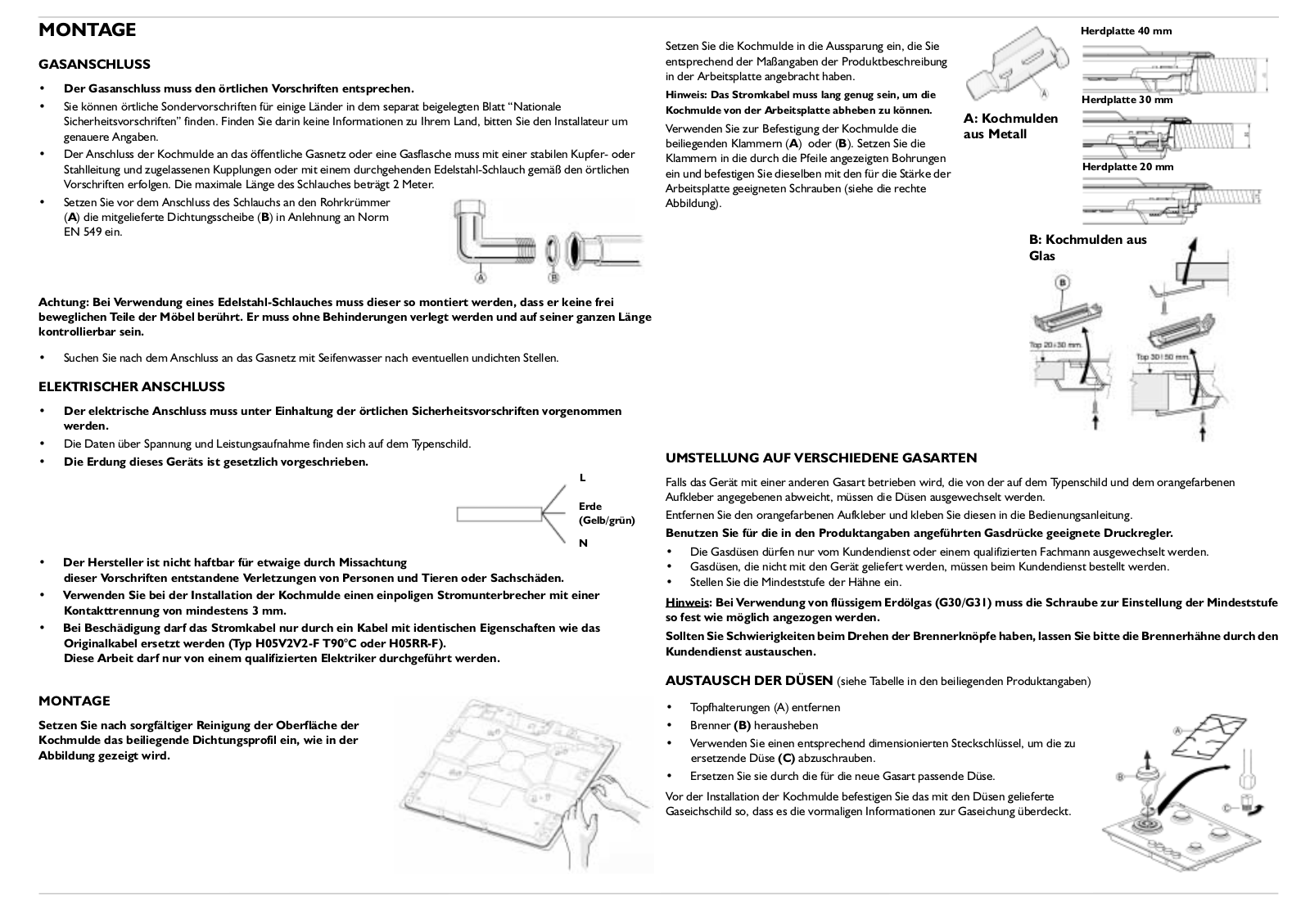

MONTAGE

Technische Informationen für den Installateur

•Diese Kochmulde kann in eine Arbeitsplatte mit einer Stärke von 20 bis 40 mm eingelassen werden.

•Ist unter der Kochmulde kein Backofen vorgesehen, muss dort ein Trennboden angebracht werden, der mindestens ebenso so groß wie die Aussparung der Arbeitsplatte ist. Der Trennboden ist in einem Höchstabstand von 150 mm von der Oberseite der Arbeitsplatte zu installieren, der Abstand von der Unterseite der Kochmulde muss dabei jedoch mindestens 20 mm betragen. Falls Sie einen Backofen unter der Kochmulde installieren möchten, verwenden Sie nur ein mit einem Kühlsystem ausgestattetes Whirlpool-Produkt. Der Hersteller ist von jeder Haftung freigestellt, wenn unter der Kochmulde eine andere Backofenmarke eingebaut wird.

•Achten Sie vor der Installation darauf, dass

-die Gegebenheiten der lokalen Gasversorgung (Gasart und Gasdruck) mit den Einstellungen der Kochmulde vereinbar sind (siehe Typenschild und Düsentabelle).

-Die Außenseiten der an die Kochmulde angrenzenden Einbaumöbel oder Geräte müssen gemäß örtlicher Vorschriften hitzebeständig sein.

-Verbrennungsprodukte müssen mit Hilfe von speziellen Abzugshauben oder mit elektrischen Wandund/oder Fensterlüftern nach außen abgeführt werden.

-Kontinuierliche natürliche Luftumwälzung ist durch eine Wandöffnung von mindestens 100 cm2zu gewährleisten. Die Wandöffnung muss:

a)permanent in einer Außenwand des zu belüftenden Raums angebracht sein,

b)so beschaffen sein, dass sie weder von außen noch von innen (und auch nicht zufällig) verstopft werden kann,

c)durch Kunststoff-, Metallgitter oder ähnlichem geschützt sein, die jedoch nicht die o.a. effektive Entlüftungsfläche reduzieren dürfen,

d)in Bodennähe so angebracht sein, dass der Betrieb der Abzugsanlage nicht gestört wird.
