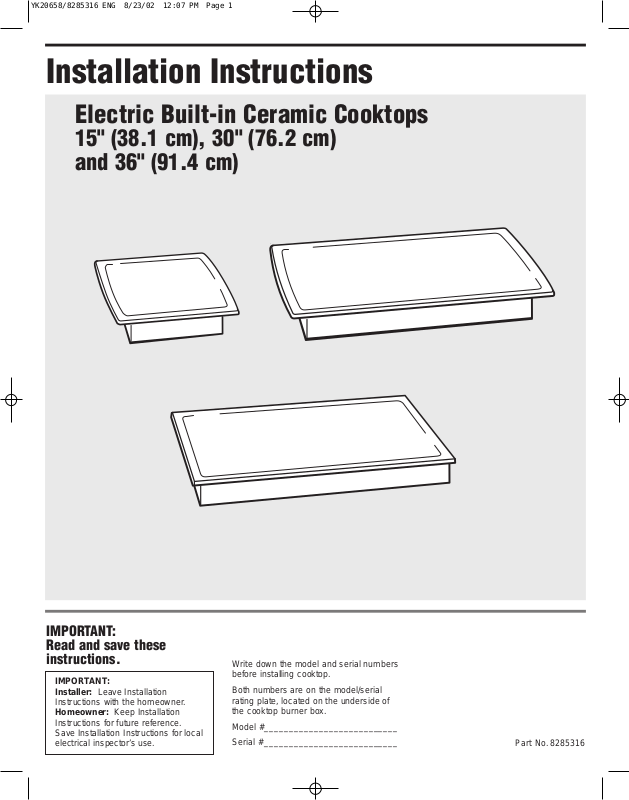

Installation Instructions
Electric Built-in Ceramic Cooktops
15" (38.1 cm), 30" (76.2 cm)
and 36" (91.4 cm)
IMPORTANT:
Read and save these
instructions.
IMPORTANT:
Installer: Leave Installation
Instructions with the homeowner.
Homeowner: Keep Installation
Instructions for future reference.
Save Installation Instructions for local
electrical inspector’s use.
Write down the model and serial numbers
before installing cooktop.
Both numbers are on the model/serial
rating plate, located on the underside of
the cooktop burner box.
Model #___________________________
Serial # ___________________________
Part No.8285316
Page 2
Before you start...
Your safety and the safety of
others are very important.
We have provided many impor tant
safety messages in this manual and
on your appliance.Always read and
obey all safety messages.
This is the safety alert
symbol.
This symbol alerts you to
potential hazards that can kill or hurt
you and others.
All safety messages will follow the
safety alert symbol and either the
word “DANGER” or “WARNING”.
These words mean:
DANGER
You can be killed or seriously
injured if you don’t immediatel
follow instructions.
WARNING
You can be killed or seriously
injured if you don’t follow
instructions.
All safety messages will tell you
what the potential hazard is, tell you
how to reduce the chance of injury,
and tell you what can happen if the
instructions are not followed.
Proper installation is your responsibility.
Make sure you have everything for
correct installation. It is the
responsibility of the installer to comply
with the installation clearances
specified in these instructions.
y
To eliminate the risk of burns by
reaching over heated surface units,
cabinet storage space located above
the surface units should be avoided.
If cabinet storage is to be provided,
the risk can be reduced by installing
a range hood that projects
horizontally a minimum of 5 inches
(12.7 cm) beyond the bottom of the
cabinets.
Cooktop installed over oven
installation: Only certain specified
cooktop and oven models are approved
for cooktop over oven installations.
Cooktops approved for this type of
installation will have an approval label
located on the outside of the burner
box. If you do not find this label, contact
your dealer to confirm that cooktop is
approved.The label on the bottom of
your cooktop lists the cooktop and oven
combinations that are approved for this
type of installation.
Ovens approved for this type of
installation will have an approval label
located on top of oven.If you do not
find this label, contact dealer to confirm
that oven is approved. Refer to oven
manufacturer’s Installation Instructions
for approval for built-under use and
proper cutout dimensions.
When installing cooktop over a builtunder oven, Do not fasten cooktop to
countertop with clamps. Cooktop then
will be easy to remove if servicing is
ever necessary.
Check location where cooktop will be
installed.The location should be away
from strong draft areas, such as
windows, doors and strong heating
vents or fans. The cooktop should be
located for convenient use in the
kitchen.
Grounded electrical supply is
required. See “Electrical requirements,”
Page 4.
Important:
Observe all governing codes and
ordinances.
When installing a cooktop under
existing cabinets and the installation
does not meet the minimum cabinet
clearances, install a range hood above
the cooktop to avoid burn hazards.
Countertop opening dimensions that
are shown must be used. Given
dimensions are minimum clearances
and provide required 0" (0 cm)
clearance.
New installations — Use minimum
dimensions given.
It is the customer’s responsibility:
To contact a qualified electrical
installer.
To assure that the electrical
installation is adequate and in
conformance with National Electrical
Code, ANSI/NFPA 70 — latest
edition**, or CSA Standards
C22.1-94, Canadian Electrical Code,
Part 1 and C22.2 No. 0-M91 - latest
edition *** and all local codes and
ordinances.
Copies of the standards listed may be obtained
from:
*National Fire Protection Association
Batterymarch Park
Quincy, Massachusetts 02269
** CSA International
8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575
Tools needed for installation:
ruler or
tape measure
2
flat-blade
screwdriver
pliers
pencil
Page 3

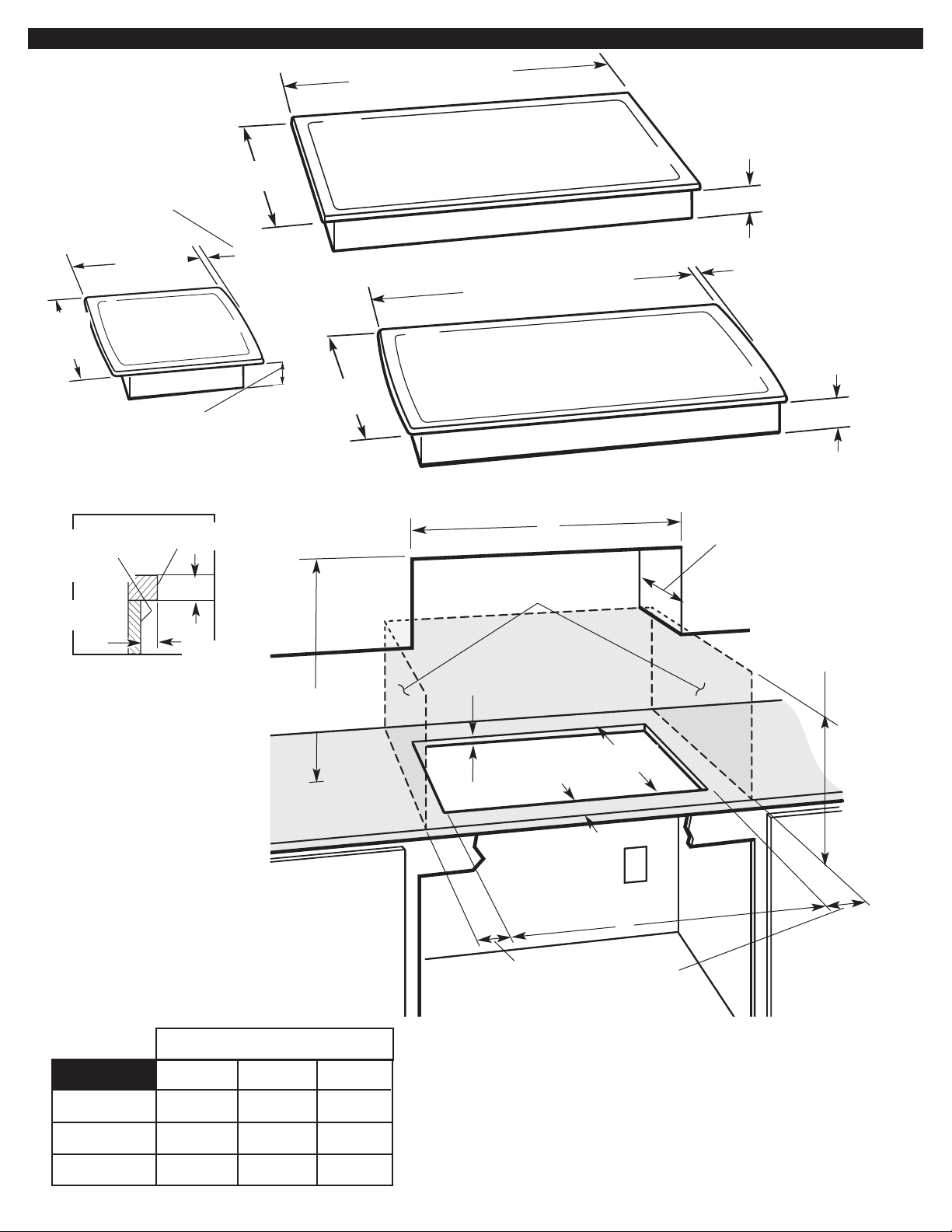

Product
30" (76.2 cm) or
36" (91.4 cm) width
dimensions
21" (53.3 cm)
depth
15"
(38.1 cm)
21-5/16"
(54.1 cm)
depth
burner box height
3/4" (1.9 cm)
both sides
2-7/8" (7.3 cm)
21-5/16"
(54.1 cm)
depth
Cutout dimensions/requirements
rear of cabinet or
rear wall under
countertop
KECC051
series only
back edge
of cutout
11/16"
(1.7 cm)
min.
See NOTE*
for minimum
clearances.
30" (76.2 cm) or
36" (91.4 cm) width
combustible area
above
countertop
2-7/8" (7.3 cm)
burner box
height
3/4" (1.9 cm)
both sides
2-7/8" (7.3 cm)
burner box
height
13" (33 cm)
recommended
upper cabinet
depth
18" (45.7 cm) min.
clearance upper
cabinet to countertop
within minimum
clearances to cooktop
Do not seal
cooktop to
countertop.
Note: 24" (61 cm) min. clearance if bottom
*
of wood or metal cabinet is protected by
not less than 1/4" (0.6 cm) flame retardant
millboard covered with not less than No.
28 MSG sheet steel, 0.015" (0.04 cm)
stainless steel, or 0.024"(0.06 cm)
aluminum or 0.020" (0.05 cm) copper.
30" (76.2 cm) min. clearance between top
of cooking platform and bottom of
unprotected wood or metal cabinet.
Illustration dimensions
Cooktop width
15" 14-1/2" 15" 1-1/2" max
(38.1 cm) (36.6 cm) (38.1 cm) (3.8 cm)
30" 29-1/2" 30"
(76.2 cm) (75 cm) (76.2 cm)
36" 35-1/2" 36"
(91.4 cm) (90.2 cm) (91.4 cm)
—
—
20-1/2"
2" min.
(5.1 cm)
Junction box, or
outlet –
12" (30.5 cm) min.
from bottom of countertop.
10" (25.4 cm) from right side
of cabinet.
1" (2.5 cm) min. distance to
nearest left and right side
combustible surface above
(52 cm)
cooktop.
Important note on base cabinet construction: After making the
countertop cutout, some installations may require notching down the
base cabinet side walls to clear the burner box.To avoid this
modification, use a base cabinet having sidewalls wider than the cutout.
Note: If cabinet has a drawer, a 3" (7.5 cm) depth clearance from the
countertop to the top of the drawer (or other obstruction) in base
cabinet is required.
3
Page 4
Electrical requirements
If codes permit and a separate
ground wire is used, it is
recommended that a qualified
electrician determine that the ground
path and wire gauge are in
accordance with local codes.
Do Not ground to a gas pipe.
Check with a qualified electrician if
you are not sure the cooktop is
properly grounded.
Do Not have a fuse in the neutral or
ground circuit.
This cooktop must be connected to
a metal permanent wiring system.
IMPORTANT:
Save Installation Instructions for
electrical inspector’s use.
A.A three-wire or four-wire, single
phase, 240-volt, 60-Hz, AC-only
electrical supply is required on a
separate, 40-ampere circuit (note: the
KECC051 series requires a 20 ampere
circuit), fused on both sides of the line.
A time-delay fuse or circuit breaker is
recommended.The fuse size must not
exceed the circuit rating of the
appliance specified on the model/serial
rating plate located on the bottom of
the cooktop.
D.Locate the junction box to allow
as much slack as possible between the
junction box and the cooktop so that the
cooktop can be moved if servicing is
ever necessary.Do Not cut the conduit.
E.A U.L.- or CSA-listed conduit
connector must be provided at each
end of the power supply cable (at the
cooktop and at the junction box.)
F. If the house has aluminum wiring,
follow the procedure below:
a.) Connect the aluminum wiring to the
copper wire by using special
connectors designed and
Underwriters Laboritories-listed for
joining copper to aluminum. Follow
the electrical connector
manufacturer’s recommended
procedure.
b.) Aluminum/copper connection must
conform with local codes and
industry-accepted wiring practices.
Copies of the standards listed above may be
obtained from:
*National Fire Protection Association
Batterymarch Park
Quincy, Massachusetts 02269
** CSA International
8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575
For all models except
KECC051 seri es:
WARNING
Electrical Shock Hazard
Turn power supply off before
connecting wires.
Use 8-gauge solid copper wire.
Electrically ground cooktop.
Failure to follow these instructions
can result in death, fire, or
electrical shock.
This cooktop must be connected to
a grounded, metallic permanent
wiring system or a ground connector
should be connected to the ground
terminal or wire lead on the cooktop.
This cooktop is manufactured with a
frame connected, green or bare ground
wire. Connect the cooktop cable to the
junction box through the U.L.- or CSAlisted conduit connector.Complete
electrical connection according to local
codes and ordinances.
For all cooktop models with
three-wire cable from the
cooktop:
B.Wire sizes and connections
must conform to the requirements of
the National Electrical Code
ANSI/NFPA 70 – latest edition*, or CSA
Standards C22.1-94, Canadian
Electrical Code, Part 1 and C22.2 No.
0-M91 - latest edition** and all local
codes and ordinances.
C.The cooktop should be
connected directly to the fused
disconnect or circuit breaker box
through flexible, armored or nonmetallic sheathed, copper cable.The
flexible, armored cable extending from
the fuse box or circuit breaker box
should be connected directly to the
junction box.
4
Electrical connection
For model KECC051 series
only:
WARNING
Electrical Shock Hazard
Turn power supply off before
connecting wires.
Use 12-gauge solid copper wire.
Electrically ground cooktop.
Failure to follow these instructions
can result in death, fire, or
electrical shock.
A.Where local codes Do Not
permit connecting the frame-ground
conductor to the neutral (white)
junction box wire. (Used for
Canadian installations):
4-wire cable from power supply
red wires
bare or green
wires
3-wire cable
from cooktop
Ungrounded neutral
Figure 1
1. Disconnect power supply.
junction box
white wire
twist-on
connector
black wires
U.L.- or CSA- listed
conduit connector
Page 5
2. Connect the flexible, armored cable
from the cooktop to the junction box
using a U.L.- or CSA-listed conduit
connector.Tighten screws on conduit
connector.
3. Connect the two black wires
together; then connect the two red
wires together using twist-on
connector.(See Figure 1.)
4. Connect the green or bare ground
wire from the cooktop cable to the
grounded wire in the junction box or
other grounded connector using
twist-on connector.
5. Put a twist-on connector on end of
white wire. Do Not connect bare
ground wire to neutral (white) wire
in junction box.
B.Where local codes permit
connecting the frame-ground
conductor to the neutral (white)
junction box wire. (Not used for
Canadian installations):
3-wire cable from power supply
red wires
white wire
bare or
green wire
3-wire cable
from cooktop
Grounded neutral
Figure 2
1. Follow steps 1 and 2 from “A” above.
2. Connect the bare cooktop wire with
the white wire; the two red wires
together; and the two black wires
together using twist-on connectors.
(See Figure 2.)
junction box
twist-on
connectors
black wires
U.L.- or CSA- listed
conduit connector
For all cooktop models with
four-wire cable from the cooktop.
(These cooktops are
manufactured with white
[neutral] power supply wire and
a cabinet-connected bare ground
wire factory-crimped together.):
A.Where local codes Do Not
permit connecting the frame-ground
conductor to the neutral (white)
junction box wire: (Used for
Canadian installations):
4-wire cable from power supply
red wires
bare or green
wires
4-wire cable from cooktop
Ungrounded neutral
Figure 3
1. Disconnect power supply.
2. Connect the flexible, armored cable
from the cooktop to the junction box
using a U.L.- or C.S.A.-listed conduit
connector.Tighten screws on conduit
connector.
3. Connect the two black wires
together; then connect the two red
wires together using twist-on
connectors. (See Figure 3.)
4. Separate the factory-crimped bare
and white cooktop cable wires.
5. Connect the two white wires together
using twist-on connectors.
6. Connect the bare ground wire from
the cooktop cable to the grounded
wire in the junction box or other
grounded connector using twist-on
connector.(See Figure 3.)
Do Not connect bare ground wire
to neutral (white) wire in junction
box.
junction box
white wires
twist-on
connector
black wires
U.L.- or CSA- listed
conduit connector
B.Where local codes permit
connecting the frame-ground
conductor to the neutral (white)
junction box wire. (Not used for
Canadian installations):
3-wire cable from
junction
box
red
wires
white
wire
white and bare
grounding oven cable
wires — factory
crimped
4-wire cable from cooktop
Grounded neutral
1. Follow steps 1 and 2 from “A” above.
2. Connect the two black wires
together; the two red wires together;
and the factory-crimped bare and
white cooktop cable wires to the
white (neutral) wire in the junction
box using twist-on connectors.(See
Figure 4.)
C.
permit connecting the frame-ground
conductor to the neutral (white)
junction box wire:
1. Follow steps 1 and 2 from “A” above.
2. Connect the two black wires together
3. Separate the factory-crimped bare
4. Connect the two white wires together
5. Connect the bare ground wire from
Where local codes Do Not
and the two red wires together.
and white cooktop cable wires.
using twist-on connectors.
the cooktop cable to a grounded wire
in the junction box or other grounded
connector using twist-on connector.
(See Figure 3.)
Do Not connect bare ground wire
to neutral (white) wire in junction
box.
power supply
Figure 4
black
wires
U.L.- or CSAlisted conduit
connector
5
Page 6
Now start…
With cooktop in kitchen.
WARNING
Excessive Weight Hazard
Use two or more people to move
and install cooktop.
Failure to do so can result in back
or other injury.
1.Remove the shipping materials
and tape from the cooktop.Remove the
hardware package from inside the
literature bag.
attachment screws for
optional front and back
location
attachment
screw
bracket (end
locations
recommended)
burner box
bottom
“U” shaped spring
clip or small
diameter hole
2.Two clamp brackets are provided
to clamp the cooktop to the countertop.
Install the clamp brackets on each end
of the burner box bottom. Optional: If
cabinet construction does not provide
clearance for installing brackets at
burner box ends, install the brackets on
the front and back of the burner box
bottom.
The brackets may be installed before
(see Step 2a) or after (see Step 2b) the
cooktop is placed into the cutout.
2a.If installing before the
cooktop is placed into cutout:
• Place the cooktop upside down on a
protective surface (blanket, pad).
• Remove the attachment screws for the
bracket locations selected from the
bottom of the burner box.
• Use bracket mounting holes that will
allow the clamp screws (see Step 3)
to contact the countertop bottom.
Attach brackets as shown then rotate
brackets so that they do not extend
beyond edge of burner box.
• Tighten screws just enough to hold
brackets in place when cooktop is put
into cutout.
• Turn the cooktop right side up.
Carefully place into the cutout.
Important: Check that the front edge
of the cooktop is parallel to the front
edge of the countertop.
If repostioning is needed, lift entire
cooktop up from cutout to prevent
scratching the countertop.
• Loosen the screws, rotate the
brackets so that they extend beyond
edge of the burner box.Tighten
screws securely.
2b.If installing after the cooktop
is placed into cutout:
• Carefully place cooktop into cutout.
• Important: Check that the front edge
of the cooktop is parallel to the front
edge of the countertop.
If repostioning is needed, lift entire
cooktop up from cutout to prevent
scratching the countertop.
•
Remove the attachment screws from
selected bracket locations on the
bottom of the burner box.
• Attach brackets as shown so that they
are beyond edge of burner box and
the clamp screws (see Step 3) will
contact the countertop bottom.
Tighten screws securely.
cooktop
burner
box
bracket
attachment screw
countertop
2-1/2" (6.4 cm)
clamping
screw
3.Place the 2-1/2" (6.4 cm)
clamping screws into the brackets. Use
a screwdriver to tighten the screws
against the countertop. DO NOT
OVERTIGHTEN.
4.Make electrical connection. (See
“Electrical requirements” and “Electrical
connection” sections, Pages 4 and 5.)
If your house has aluminum wiring,
see “Electrical requirements”, Page 4.
5.Turn on power supply.
6.Depending on your model, push
in and turn each control knob to the “HI”
position or touch “ON” and tur n each
control knob to the “HI” position. Check
the operation of the cooktop elements
and indicator lights.
6
Page 7
If cooktop does
If you need
If you need
not operate:
Check that the circuit breaker is not
✓
tripped or the house fuse blown.
Check that the power supply cord is
✓
plugged into the outlet (120 V models).
See Use and Care Guide for
✓
troubleshooting list.
Note: Refer to Use and Care Guide for
operating and cleaning instructions.
assistance:
If you have questions about
operating, cleaning or maintaining
your cooktop:
Refer to Use and Care Guide.
✓
Call the Customer Interaction Center.
✓
Check your Use and Care Guide for
a toll-free number to call or call the
dealer from whom you purchased
this appliance.The dealer is listed in
the Yellow Pages of your phone
directory under “Appliances —
Household — Major — Service and
Repair.”
service:
Maintain the quality built into your
cooktop by calling an authorized
service company.
To obtain the name and number of the
authorized service company:
Contact the dealer from whom you
✓
purchased your cooktop; or
Look in the Yellow Pages of your
✓
telephone directory under
“Appliances — Household —
Major — Service and Repair;” or
Call the Customer Interaction Center.
✓
The toll-free number is listed in your
Use and Care Guide.
When you call, you will need:
The cooktop model number.
✓
The cooktop serial number.
✓
Both numbers are listed on the
model/serial rating plate located on the
underside of cooktop burner box.
Part No.8285316
©2002 Whirlpool Corporation
Benton Harbor, Michigan 49022
Printed in U.S.A.
Page 8
Instructions d'installation
Tables de cuisson électriques encastrées
en céramique de 38,1 cm (15 po),
de 76,2 cm (30 po) et de 91,4 cm (36 po)
IMPORTANT :
Lire et conserver
ces instructions.
IMPORTANT :
Installateur : Remettre les instr uctions
d’installation au propriétaire.
Propriétaire : Conser ver les instructions
d’installation pour référence ultérieure.
Conserver les instructions d’installation
pour utilisation par l’inspecteur local des
installations électriques.
Inscrire les numéros de modèle et de
série avant d’installer la surface de
cuisson.
Les deux numéros sont indiqués sur la
plaque signalétique des numéros de
modèle et de série, située au fond de la
table de cuisson.
N° de modèle _____________________
N° de série ________________________
Pièce n° 8285316
Page 9

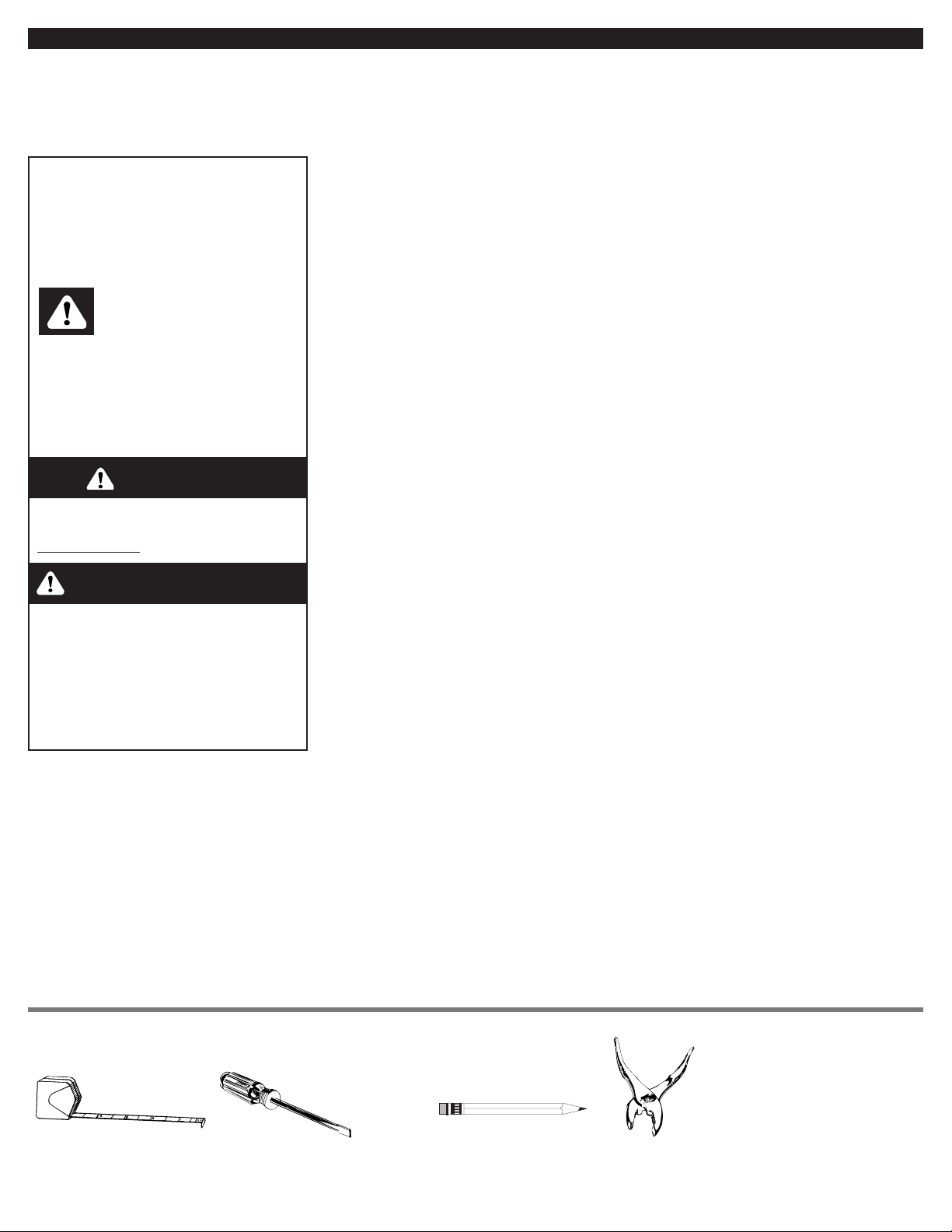

Avant de
commencer...
Votre sécurité et celle des autres est
très importante.
Nous donnons de nombreux messages de
sécurité importants dans ce manuel, et sur
votre appareil ménager. Assurez-vous de
toujours lire tous les messages de
sécurité et de vous y conformer.
Voici le symbole d’aler te de
sécurité.
vous signale les dangers potentiels de
décès et de blessures graves à vous et à
d’autres.
Tous les messages de sécurité suivront le
symbole d’alerte de sécurité et le mot
«DANGER» ou «AVERTISSEMENT». Ces
mots signifient :
Risque possible de décès ou de
blessure grave si vous ne suivez pas
immédiatement
Risque possible de décès ou de
blessure grave si vous ne suivez pas
les instructions.
Tous les messages de sécurité vous diront
quel est le danger potentiel et vous disent
comment réduire le risque de blessure et
ce qui peut se produire en cas de nonrespect des instructions.
La responsabilité de la qualité de
l’installation incombe au propriétaire.
Vérifier que tout le matériel nécessaire
pour une installation correcte soit
disponible.C’est à l’installateur
qu’incombe la responsabilité de respecter
l’espacement d’installation précisé dans
ces instructions.
Ce symbole d’alerte de sécurité
DANGER
les instructions.
AVERTISSEMENT
On devrait éviter d‚installer un
placard de rangement au-dessus des
unités de surface afin d‚éliminer le
risque d‚incendie ou de brûlures
lorsqu‚on essaie d‚atteindre quelque
chose au-dessus des unités de
surface chauffées. Si un placard est
nécessaire, il est possible de réduire
le risque en installant sous les
placards une hotte de cuisinière qui
fait saillie d‚au moins 5 pouces.
Table de cuisson installée au-dessus
d’un four : Seuls cer tains modèles
spécifiés de tables de cuisson et de fours
sont approuvés pour l’installation de deux
appareils superposés. Les tables de
cuisson approuvées pour ce type
d’installation auront une étiquette
d’approbation située à l’extérieur de
l’enceinte des brûleurs. Si vous ne
trouvez pas cette étiquette, contacter
votre marchand pour confirmer que la
table de cuisson est approuvée.
L’étiquette à la base de votre table de
cuisson indique les combinaisons de
table de cuisson et de four qui sont
approuvées pour ce type d’installation.
Les fours approuvés pour ce type
d’installation comporteront une étiquette
d’approbation apposée au sommet du
four. Si cette étiquette n’est pas présente,
contacter le marchand pour confirmer que
le four est approuvé.Consulter les
instructions d’installation du fabricant du
four pour l’approbation de l’utilisation du
four encastré et les dimensions
d’ouverture appropriées.
Lors de l’installation de la table de
cuisson au-dessus d’un four encastré,
ne pas fixer la table de cuisson audessus d’un comptoir avec des brides.Il
sera plus facile de démonter la table de
cuisson pour les travaux d’entretien s’il y
a lieu.
Inspecter l’emplacement où la table de
cuisson sera installée. L’emplacement
devrait être situé à distance de toute
source de courants d’air intenses, comme
fenêtres, portes et conduits de chauffage
ou ventilateurs puissants.La table de
cuisson devrait être installée dans la
cuisine.
Une liaison électrique à la terre est
requise.Voir «Spécifications électriques»
à la Page 4.
Important :
Observer les dispositions de tous les
codes et règlements en vigueur.
Lors de l’installation d’une table de
cuisson sous des armoires existantes, et
lorsque l’installation ne répond pas à
l’espacement minimum des armoires,
installer une hotte de cuisinière audessus de la table de cuisson pour éviter
les risques de brûlure.
Les dimensions d’ouverture sur le
dessus du comptoir qui sont indiquées
doivent être utilisées.Les dimensions
données sont des espacements
minimums et fournissent un dégagement
requis de 0 cm (0 po).
Nouvelle installation — respecter les
dimensions minimales fournies.
C’est au client qu’incombe la
responsabilité de contacter un
électricien qualifié pour garantir que
l’installation électrique soit réalisée
adéquatement et en conformité avec
les prescriptions du Code national des
installations électriques, ANSI/NFPA 70
– dernière édition*, ou de la norme
CSA C22.1-94, Code canadien des
installations électriques, partie 1 et
C22.2 No 0-M91 – dernière édition** et
tous les codes et règlements locaux
en vigueur.
On peut obtenir des exemplaires des normes
mentionnées auprès de :
*National Fire Protection Association
Batterymarch Park
Quincy, Massachusetts 02269
** CSA International
8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575
Outils nécessaires pour l’installation :
règle ou gallon à
mesurer
2
tournevis à
lame plate
crayon
pince
Page 10
Dimensions du
largeur de 76,2 cm (30 po)
ou de 91,4 cm (36 po)
produit
profondeur –
1,9 cm (3/4 po)
les deux côtés
38,1 cm
(15 po)
54,1 cm
(21-5/16 po)
profondeur
7,3 cm (2-7/8 po)
53,3 cm (21 po)
largeur de 76,2 cm (30 po)
ou de 91,4 cm (36 po)
profondeur –
54,1 cm (21-5/16 po)
hauteur de
l’enceinte des
brûleurs
Dimensions/spécifications pour l’ouverture
Arrière du
placard, ou mur
arrière sous le
plan de travail
Série KECC051
seulement
Bord arrière de
l’ouverture découpée
1,7 cm
(11/16 po)
min
Voir REMARQUE*
pour les espacements
minimums.
zone combustible
au-dessus du comptoir
hauteur de l’enceinte
des brûleurs –
7,3 cm (2-7/8 po)
les deux côtés –
1,9 cm (3/4 po)
hauteur de l’enceinte
des brûleurs –
7,3 cm (2-7/8 po)
profondeur
recommandée de
l’armoire au-dessus
– 33 cm (13 po)
dégagement entre l’armoire
au-dessus jusqu’au-dessus
du comptoir dans
l’espacement minimum à la
table de cuisson –
45,7 cm (18 po)
Ne pas sceller la
table de cuisson
au-dessus du
comptoir.
Remarque : Dimension de 61 cm (24 po) min. si une
*
protection est assurée par une planche ignifuge pour
le bas d’une armoire en bois ou en métal de 0,6 cm
(1/4 po) recouverte d’une tôle en acier de calibre MSG
28, acier inoxydable de 0,04 cm (0,015 po), aluminium
de 0,06 cm (0,024 po) ou cuivre de 0,05 cm (0,020 po).
Distance de séparation min. de 76,2 cm (30 po) entre le
dessus de la table de cuisson et la surface inférieure
non protégée d’une armoire en bois ou métallique.
Dimensions de l’illustration
Largeur de la
table de cuisson
38,1 cm 36,6 cm 38,1 cm 3,8 cm max.
(15 po) (14-1/2 po) (15 po) (1-1/2 po)
76,2 cm 75 cm 76,2 cm
(30 po) (29-1/2 po) (30 po)
91,4 cm 90,2 cm 91,4 cm
(36 po) (35-1/2 po) (36 po)
—
—
52 cm
5,1 cm (2 po)
minimum
Boîte de connexion
de 30,5 cm (12 po)
ou plus au-dessus
du plancher et
25,4 cm (10 po) du côté
droit de l’armoire.
Distance min. de 2,5 cm (1 po) aux
côtés à gauche et à droite les plus
proches de la surface combustible
au-dessus de la table de cuisson.
(20-1/2 po)
Note importante - Fabrication de placards inférieurs. Après le découpage
de l'ouverture dans le plan de travail, il peut être nécessaire d'entailler les
parois latérales du placard pour permettre le passage de la boîte des
brûleurs. Pour éviter cette modification, il faut que la profondeur du placard
soit supérieure à la largeur de l'ouverture découpée dans le plan de travail.
Remarque : Si l’armoire a un tiroir, un dégagement de 7,5 cm (3
po) de profondeur du dessus du comptoir au sommet du tiroir (ou
autre obstruction) dans l’armoire de base est requis.
3
Page 11
Spécifications
électriques
Si les codes en vigueur le
permettent et si on utilise un
conducteur distinct de liaison à la
terre, il est recommandé qu’un
électricien qualifié vérifie la qualité
de la liaison à la terre.
Ne pas utiliser une canalisation de
gaz pour la liaison à la terre.
En cas de doute en ce qui concerne
la liaison à la terre de la table de
cuisson, contacter un électricien
qualifié.
Ne pas installer de fusible dans le
circuit de liaison à la terre ou dans le
fil neutre.
Cette table de cuisson doit être
raccaordée à un câblage métallique
permanent.
IMPORTANT :
Conserver les Instructions
d’installation pour l’utilisation par
l’inspecteur local des installations
électriques.
A.Il faut que l'appareil soit
alimenté uniquement par un circuit
indépendant monophase 240 volts, 60
Hz (3 ou 4 conducteurs) dont les 2
conducteurs de phase sont protégés
par fusible/disjoncteur 40 A (remarque :
circuit 20 A pour série KECC051). On
recommande l’emploi d’un fusible
disjoncteur ou fusible temporisé. La
capacité du fusible ne doit pas être
supérieure à la demande de courant
maximale spécifiée sur la plaque
signalétique de l'appareil (sur le fond de
la table de cuisson).
B.La taille des fils et la
configuration des connexions doivent
satisfaire les prescriptions du Code
national des installations électriques,
ANSI/NFPA 70 dernière édition*, ou la
dernière édition** de la norme CSA
C22.1-94, Code canadien des
installations électriques, partie 1 et C22.2
N° 0-M91 et de tous les codes et
règlements locaux en vigueur.
C.La table de cuisson devrait être
directement reliée à un coupe-circuit
avec fusible ou à un disjoncteur, par
l’intermédiaire d’un câble flexible à
conducteur de cuivre, blindé ou à gaine
4
non métallique. Le câble blindé flexible
sortant de la boîte à fusibles ou de la
boîte à disjoncteur devrait être connecté
directement à la boîte de connexion.
D.Placer la boîte de connexion
pour permettre autant d’écart que
possible entre la boîte de connexion et
la table de cuisson, pour que la table
de cuisson puisse être déplacée si un
entretien devient nécessaire. Ne pas
couper le conduit.
E.On doit installer un connecteur
de conduit (homologation CSA ou U.L.)
à chaque extrémité du câble
d’alimentation électrique (au niveau de
la table de cuisson et de la boîte de
connexion).
F. Si le câblage du domicile est en
aluminium, procéder comme suit :
a) Connecter le câblage d’aluminium au
câblage de cuivre au moyen des
connecteurs spéciaux homologués
par Underwriters Laboratories et
conçus pour raccorder le cuivre et
l’aluminium. Suivre la méthode
recommandée par le fabricant des
connecteurs électriques.
b) Le raccordement aluminium/cuivre
doit être conforme aux codes locaux
et aux pratiques d’installation de fils
acceptées par l’industrie.
On peut se procurer un exemplaire des normes
mentionnées aux adresses suivantes :
*National Fire Protection Association
Batterymarch Park
Quincy, Massachusetts 02269
** CSA International
8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575
Raccordement
électrique
Pour le modèle de série
KECC051 seulement :
AVERTISSEMENT
Risque de choc électrique
Déconnecter l’alimentation
électrique avant d’effectuer les
raccordements des fils.
Utiliser un fil en cuivre solide de
calibre 12.
La table de cuisson doit être
électriquement reliée à la terre.
Le non-respect de ces instructions
peut causer un décès, un incendie ou
un choc électrique.
Pour tous les modèles sauf
la série KECC051 :
AVERTISSEMENT
Risque de choc électrique
Déconnecter l’alimentation
électrique avant d’effectuer les
raccordements des fils.
Utiliser un fil en cuivre solide de
calibre 8.
La table de cuisson doit être
électriquement reliée à la terre.
Le non-respect de ces instructions
peut causer un décès, un incendie ou
un choc électrique.
Cette table de cuisson doit être
connectée à un câblage métallique
permanent relié à la terre ou un
conducteur de liaison à la terre doit
être connecté à la borne de liaison à
la terre ou au fil de liaison à la terre
de la table de cuisson.
Cette table de cuisson comporte un fil de
liaison à la terre vert ou nu, connecté au
châssis.Connecter le câble de la table de
Page 12
cuisson à la boîte de connexion par
l’intermédiaire d’un connecteur de conduit
(homologation CSA ou U.L.).Compléter
l’ensemble du raccordement électrique
conformément aux dispositions des codes
et règlements locaux.

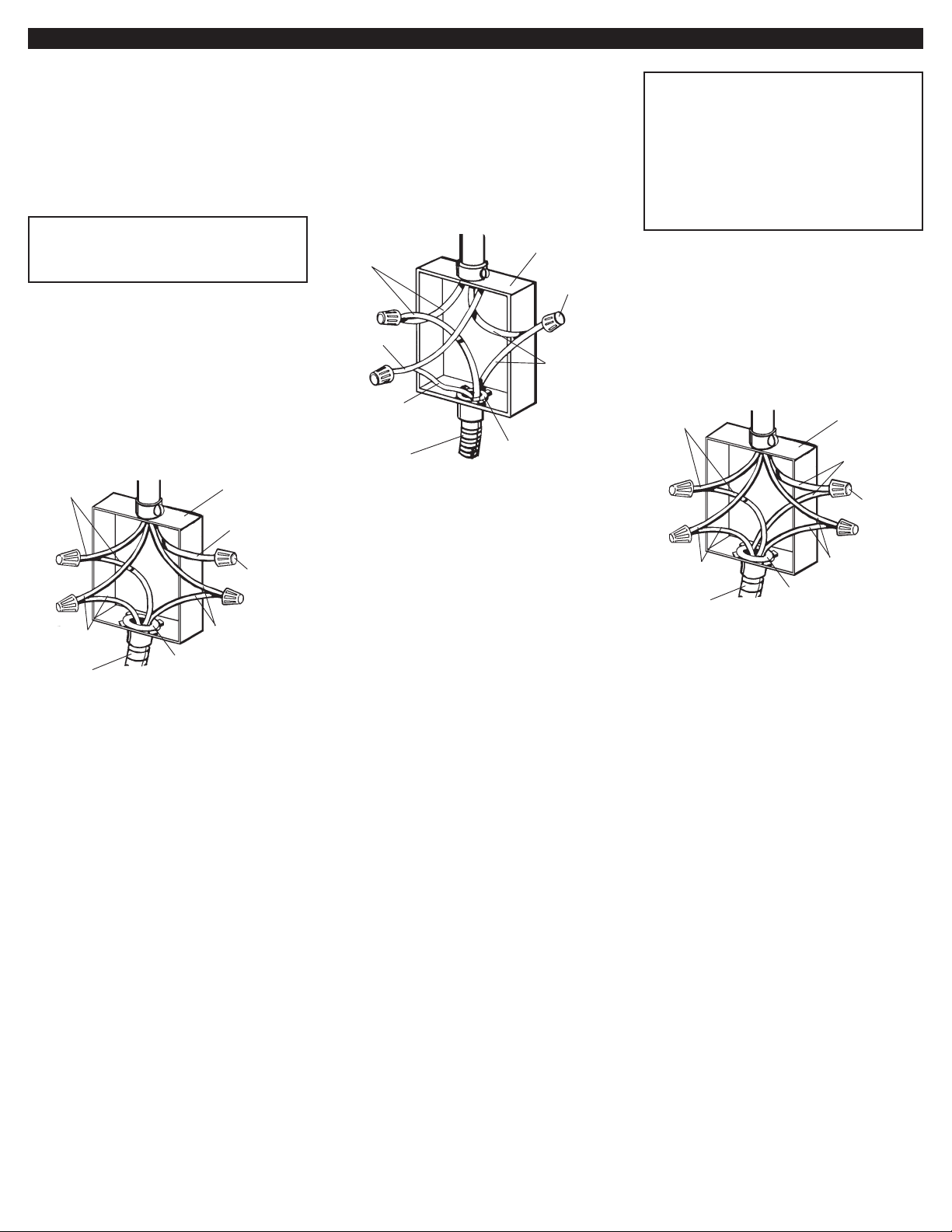

Pour tous les modèles de table de
cuisson à câble à trois fils de la
table de cuisson :
A.Lorsque les codes locaux ne
permettent pas le raccordement du
conducteur de liaison à la terre du
châssis au conducteur neutre (blanc)
de la boîte de connexion (utilisé pour
toutes les installations au Canada) :
câble à 4 fils de la source d’alimentation
fils rouges
boîte de
connexion
fil blanc
B.Lorsque les codes locaux
permettent le raccordement du
conducteur de liaison à la terre de la
caisse au fil neutre (blanc) de la
boîte de connexion (non utilisé dans
une installation au Canada):
câble à 3 fils de la source d’alimentation
boîte de
fils rouges
fil blanc
fil nu ou vert
de liaison à
la terre
connecteur de conduit
câble à 3 fils de la
table de cuisson
(homologation CSA ou
U.L.)
Fil neutre relié à la terre
Figure 2
connexion
connecteur
vissable
fils noirs
Pour tous les modèles de table
de cuisson à câble à quatre fils
de la table de cuisson. (Ces
tables de cuisson comportent un
fil blanc [neutre] d'alimentation
électrique et un fil de liaison à la
terre nu relié à la caisse et sertis
ensemble à l'usine.) :
A.Lorsque les codes locaux ne
permettent pas le raccordement du
connecteur de liaison à la terre de la
caisse au fil neutre (blanc) de la boîte
de connexion : (utilisé pour les
installations canadiennes) :
câble à 4 fils de la source d’alimentation
fils rouges
boîte de
connexion
fil blancs
connecteur
vissable
connecteur
vissable
fil nu ou vert
de liaison à la
terre
câble à 3 fils de la
table de cuisson
fils noirs
connecteur de conduit
(homologation CSA ou
U.L.)
Fil neutre non relié à la terre

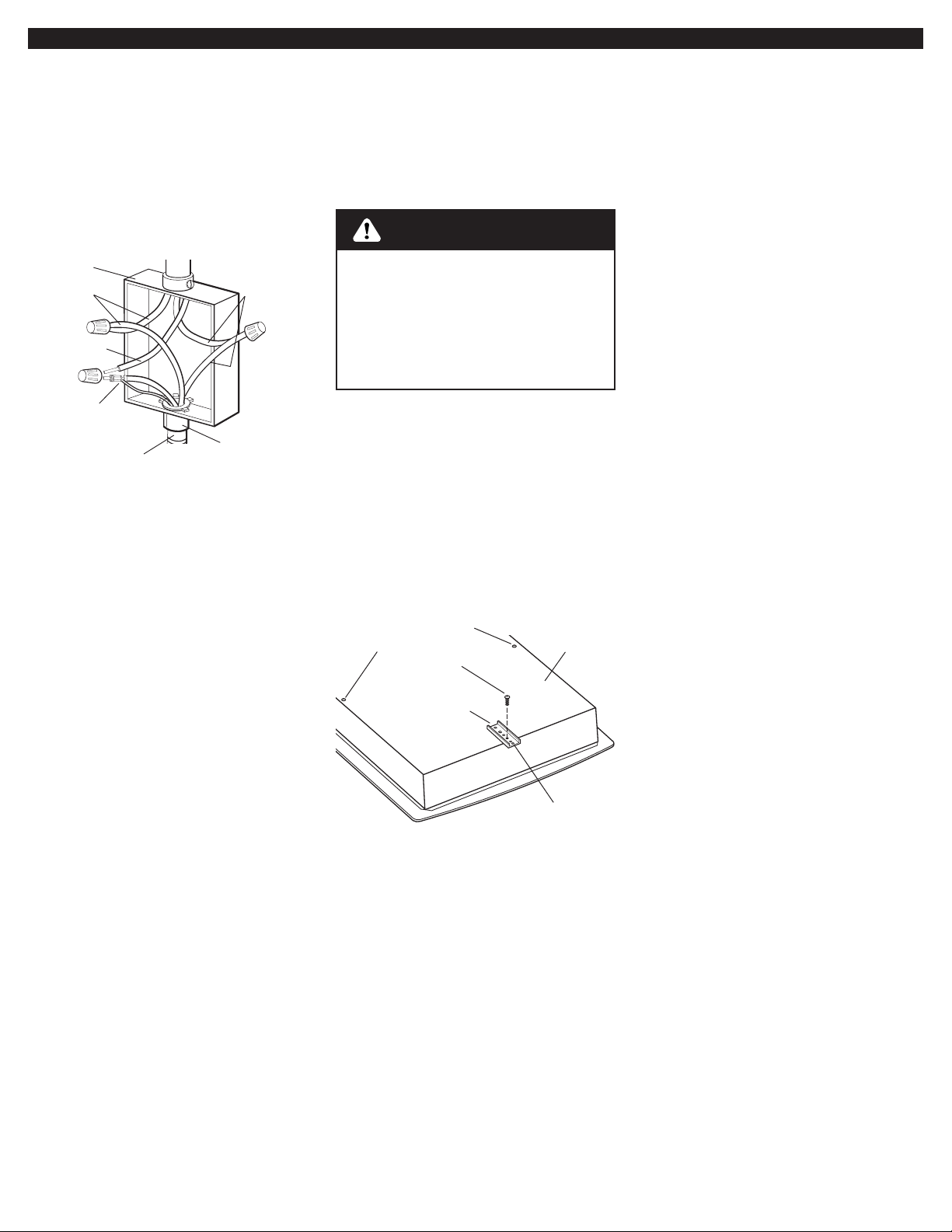

Figure 1
1. Déconnecter l’alimentation
électrique.
2. Connecter le câble blindé flexible de la
table de cuisson à la boîte de
connexion à l’aide d’un connecteur de
conduit (homologation CSA ou U.L.).
Serrer les vis sur le connecteur de
conduit.
3. Connecter ensemble les deux fils
noirs; connecter ensuite ensemble les
deux fils rouges avec un connecteur
vissable (voir Figure 1).
4. Connecter ensemble le fil vert (ou nu)
du câble de la table de cuisson et l e f i l
relié à la terre de la boîte de
connexion ou tout autre connecteur
relié à la terre, à l’aide d’un
connecteur vissable.
5. Placer un connecteur vissable à
l’extrémité du fil blanc.Ne pas
connecter le fil nu de liaison à la
terre au fil neutre (blanc) dans la
boîte de connexion.
1. Suivre les étapes 1 et 2 de A ci-
dessus.
2. Connecter ensemble le fil nu de la
table de cuisson et le fil blanc;
connecter ensemble les deux fils
rouges, puis connecter ensemble les
deux fils noirs à l'aide de connecteurs
vissables.(Voir la Figure 2.)
fil nu ou vert
de liaison à la
terre
câble à 4 fils de la table
de cuisson
fils noirs
connecteur de conduit
(homologation CSA ou
U.L.)
Fil neutre non relié à la terre
Figure 3
1. Déconnecter l’alimentation
électrique.
2. Connecter le câble blindé flexible de
la table de cuisson à la boîte de
connexion à l’aide d’un connecteur
de conduit (homologation CSA ou
U.L.).Serrer les vis sur le connecteur
de conduit.
3. Connecter ensemble les deux fils
noirs, puis les deux fils rouges à
l’aide de connecteurs vissables.(Voir
la Figure 3.)
4. Séparer le fil nu et le fil blanc de la
table de cuisson sertis à l’usine.
5. Connecter ensemble les deux fils
blancs à l’aide de connecteurs
visables.
6. Connecter le fil nu de liaison à la
terre de la table de cuisson au fil de
liaison à la terre dans la boîte de
connexion ou autre connecteur relié
à la terre à l’aide d’un connecteur
vissable (Voir la Figure 3.) Ne pas
connecter le fil nu de liaison à la
terre au fil neutre (blanc) dans la
boîte de connexion.
5
Page 13
B.Lorsque les codes locaux
permettent le raccordement du
connecteur de liaison à la terre de la
caisse au fil neutre (blanc) de la
boîte de connexion. (Non utilisé pour
les installations canadiennes) :
boîte de
connexion
fils rouges
fil blanc
conducteurs blanc
et nu (liaison à la
terre) du câble du four
– sertissage à l'usine
câble à 4 fils de la table
de cuisson
câble à 3 fils de la
source d'alimentation
connecteur de
conduit
(homologation
CSA ou U.L.)
fils
noirs
Fil neutre relié à la terre
Figure 4
1. Suivre les étapes 1 et 2 de A ci-
dessus.
2. Connecter ensemble les deux fils
noirs, puis les deux fils rouges;
connecter ensemble le fil nu et le fil
blanc de la table de cuisson sertis à
l'usine et le fil blanc (neutre) dans la
boîte de connexion à l'aide de
connecteurs vissables.(Voir la
Figure 4.)
C.Lorsque les codes locaux ne
permettent pas le raccordement du
connecteur de liaison à la terre de la
caisse au fil neutre (blanc) de la
boîte de connexion :
1. Suivre les étapes 1 et 2 de A ci-
dessus.
2. Connecter ensemble les deux fils
noirs, puis les deux fils rouges.
3. Séparer le fil nu et le fil blanc de la
table de cuisson sertis à l'usine.
4. Connecter ensemble les deux fils
blancs à l’aide de connecteurs
vissables.
5. Connecter le conducteur nu du câble
de la table de cuisson au conducteur
de liaison à la terre dans la boîte de
connexion ou à un autre conducteur
relié à la terre (utiliser un connecteur
de fils).Voir la Figure 3.
Ne pas connecter le conducteur nu
au conducteur neutre (blanc) dans
la boîte de connexion.
Commencez
maintenant…
avec la table de cuisson dans la
cuisine.
AVERTISSEMENT
Risque de poids excessif
Deux personnes ou plus doivent
déplacer et installer la table de
cuisson.
Le non-respect de cette instruction
peut causer une blessure au dos
ou d’autres blessures.
1.Enlever les matériaux
d’emballage et les rubans adhésifs de
la table de cuisson. Enlever l’ensemble
de quincaillerie de l’intérieur de
l’enveloppe de documentation.
is de fixation pour
emplacement facultatif
à l’avant ou à l’arrière
vis de
fixation
bride
(emplacement
aux extrémités
recommandé)
dessous du
coffret des
brûleurs
attache à ressort en
U ou trou de faible
diamètre

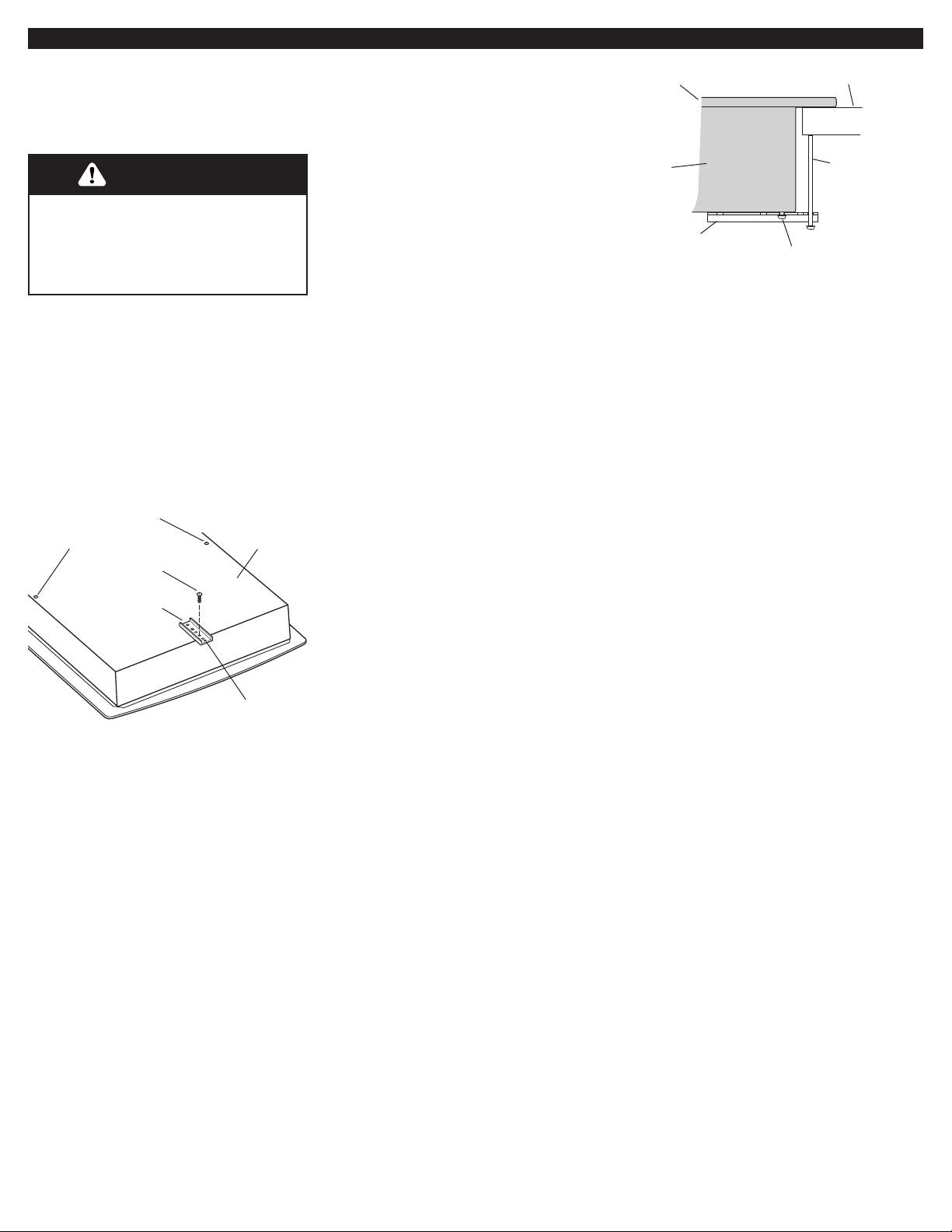

2.Deux brides sont fournies pour
fixer la table de cuisson au comptoir.
Installer les brides à chaque extrémité
du dessous du coffret des brûleurs.
Optionnel : si la construction de
l’armoire n’offre pas de dégagement
pour l’installation des brides aux
extrémités du coffret des brûleurs,
installer les brides à l’avant et à l’arrière
du coffret des brûleurs.
L’installation des brides peut se faire
avant (voir l’étape 2a) ou après (voir
l’étape 2b) que la table de cuisson soit
placée dans l’ouverture.
2a.Dans le cas d’une installation
avant que la table de cuisson soit
placée dans l’ouverture :
• Placer la table de cuisson à l’envers
sur une surface protégée (couverture,
protège-table).
• Ôter les vis de fixation du dessous du
coffret des brûleurs pour
l’emplacement des brides choisi.
• Utiliser les trous de montage qui
permettront aux vis des brides (voir
l’étape 3) de toucher le dessous du
comptoir.Fixer les brides tel
qu’indiqué, puis les tourner pour
qu’elles ne dépassent pas le bord du
coffret des brûleurs.
• Serrer les vis juste assez pour
maintenir les brides en place durant
l’insertion de la table de cuisson dans
l’ouverture.
• Remettre la table de cuisson à
l'endroit. La placer avec précaution
dans l'ouverture. Important : Vérifier
que le bord avant de la table de
cuisson est parallèle à l’avant du
comptoir.
S’il est nécessaire de repositionner
la table de cuisson, la sortir
complètement de l’ouverture pour
ne pas égratigner le comptoir.
• Desserrer les vis, tourner les brides
pour qu’elles dépassent le bord du
coffret des brûleurs. Bien serrer les
vis.
2b.Dans le cas d’une installation
après que la table de cuisson soit
placée dans l’ouverture :
• Placer soigneusement la table de
cuisson dans l’ouverture.
• Important : Vérifier que le bord avant
de la table de cuisson est parallèle à
l’avant du comptoir.
S’il est nécessaire de repositionner
la table de cuisson, la sortir
complètement de l’ouverture pour
ne pas égratigner le comptoir.
• Ôter les vis de fixation des
emplacements de bride choisis sur le
dessous du coffret des brûleurs.
• Fixer les brides tel qu’indiqué de telle
sorte qu’elles dépassent le bord du
coffret des brûleurs et que les vis des
brides (voir l’étape 3) touchent le
dessous du comptoir.Bien serrer les
vis.
6
Page 14
table de cuisson
comptoir
Si la table de
Si vous avez besoin
coffret des
brûleurs
bride
vis de fixation
vis de blocage
de 6,4 cm
(2-1/2 po)

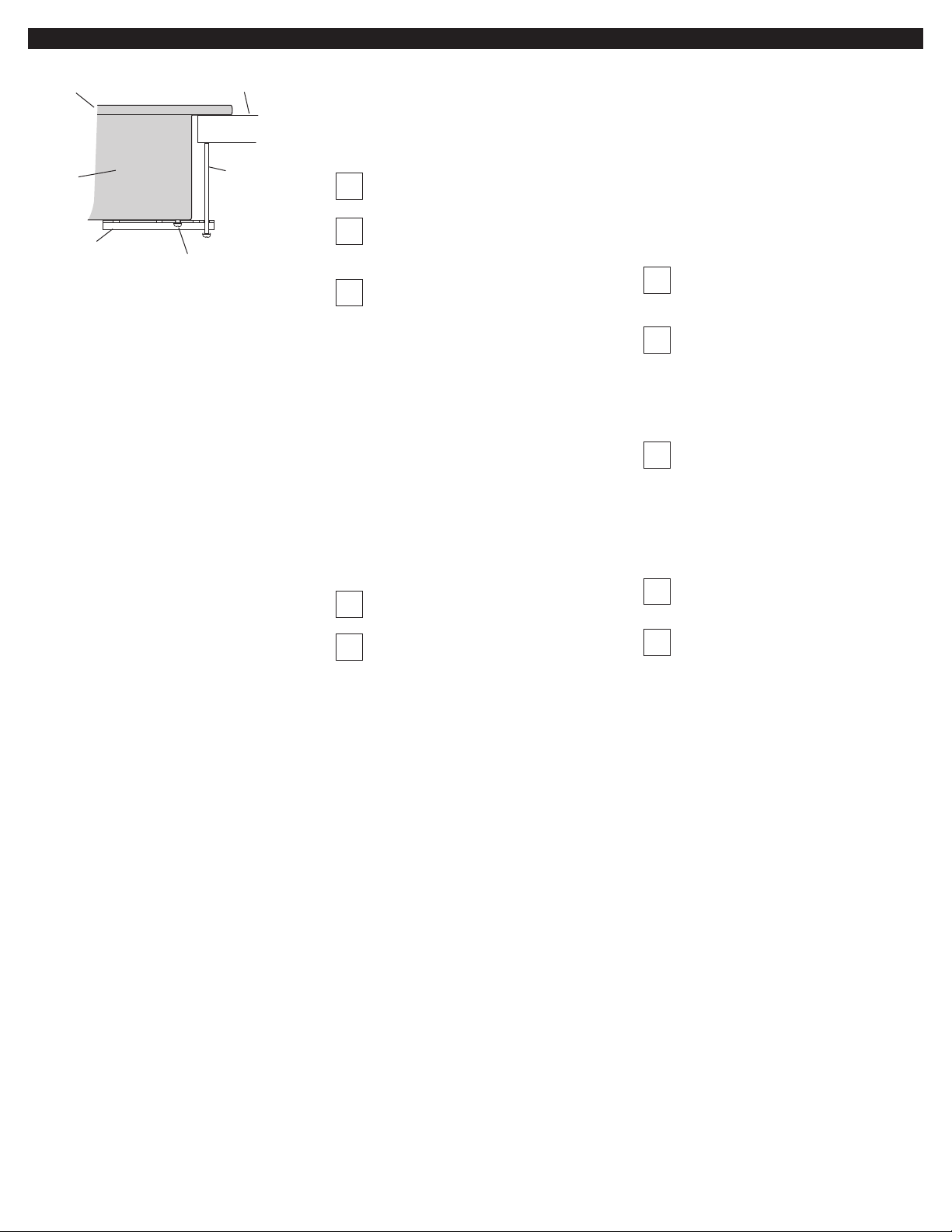

3.Placer les vis de blocage de
6,4 cm (2-1/2 po) dans les brides.
Utiliser un tournevis pour serrer les vis
contre le comptoir.NE PAS SERRER
EXCESSIVEMENT.
4.Effectuer la connexion électrique.
(Voir les sections Spécifications
électriques et Raccordement électrique,
page 4.)
Si le câblage du domicile se compose de
fils d’aluminium, voir Spécifications
électriques, page 4.
5.Rétablir le courant.
6.Selon le modèle que vous avez,
appuyer sur chaque bouton de
commande et le tourner à la position
«HI» ou appuyer sur «ON» et tourner
chaque bouton de commande à la
position «HI».Vérifier le bon
fonctionnement des éléments chauffants
de la table de cuisson et des témoins
lumineux.
cuisson ne
fonctionne pas :
Fusible grillé ou disjoncteur ouvert?
✓
Cordon d’alimentation correctement
✓
branché sur la prise de courant
(modèles de 120 V).
Consulter le Guide d’utilisation et
✓
d’entretien – section Dépannage.
Remarque : Se référer au Guide
d’utilisation et d’entretien pour des
instructions d’utilisation et de nettoyage.
Si vous avez besoin
d’assistance :
Si vous avez des questions au sujet
du fonctionnement, du nettoyage ou
de l’entretien de votre table de
cuisson :
Se référer au Guide d’utilisation et
✓
d’entretien.
Contacter le Centre d’assistance au
✓
consommateur.Vérifier votre guide
d’utilisation et d’entretien pour un
numéro de téléphone sans frais
d’interurbain ou téléphoner au
marchand où vous avez fait l’achat
de cet appareil électroménager.Le
marchand est indiqué dans les
Pages jaunes de votre annuaire
téléphonique sous la rubrique
«Appareils électroménagers Entretien et réparations.»
de service :
Conserver la qualité incorporée dans
votre table de cuisson en
communiquant avec une compagnie
de service autorisée.
Pour obtenir le nom et le numéro de la
compagnie de service autorisée :
Contacter le marchand où vous
✓
avez acheté votre table de cuisson;
ou
Consulter les Pages jaunes de
✓
votre annuaire de téléphone sous
la rubrique «Appareils
électroménagers - Entretien et
réparations;»
ou
Contacter le Centre d’assistance
✓
au consommateur.Un numéro de
téléphone sans frais d’interurbain
est indiqué dans le Guide
d’utilisation et d’entretien.
Lors de votre appel, vous aurez besoin
du :
numéro de modèle de la table de
✓
cuisson;
numéro de série de la table de
✓
cuisson.
On trouve le n˚ de modéle et le n˚ de
série sur la plaque signalétique, sur la
face inférieure de la boîte des éléments
chauffants ou des brûleurs.
Pièce n° 8285613
©2002 Whirlpool Corporation
Benton Harbor, Michigan 49022
Imprimé aux É.-U
Loading...
