Page 1

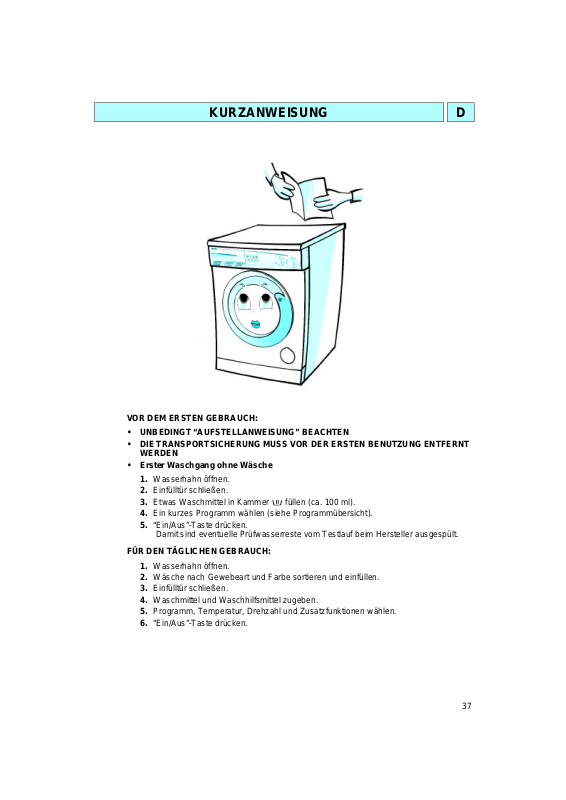

KURZANWEISUNG D
VOR DEM ERSTEN GEBRAUCH:
• UNBEDINGT “AUFSTELLANWEISUNG” BEACHTEN
• DIE TRANSPORTSICHERUNG MUSS VOR DER ERSTEN BENUTZUNG ENTFERNT
WERDEN
• Erster Waschgang ohne Wäsche
1. Wasserhahn öffnen.
2. Einfülltür schließen.
3. Etwas Waschmittel in Kammer füllen (ca. 100ml).
4. Ein kurzes Programm wählen (siehe Programmübersicht).
5. “Ein/Aus”-Taste drücken.
Damit sind eventuelle Prüfwasserreste vom Testlauf beim Hersteller ausgespült.
FÜR DEN TÄGLICHEN GEBRAUCH:
1. Wasserhahn öffnen.
2. Wäsche nach Gewebeart und Farbe sortieren und einfüllen.
3. Einfülltür schließen.
4. Waschmittel und Waschhilfsmittel zugeben.
5. Programm, Temperatur, Drehzahl und Zusatzfunktionen wählen.
6. “Ein/Aus”-Taste drücken.
37
Page 2
D INHALT
GERÄT UND ZUBEHÖR SEITE 39
HINWEISE ZUM UMWELTSCHUTZ SEITE 40
SICHERHEITSHINWEISE SEITE 40
TRANSPORT / UMZUG SEITE 40
VORBEREITUNG ZUM WASCHEN SEITE 41
WASCHMITTEL UND WASCHHILFSMITTEL SEITE 42
FÄRBEN UND ENTFÄRBEN SEITE 43
PROGRAMM UND ZUSATZFUNKTIONEN WÄHLEN/
PROGRAMMSTART SEITE 44
PROGRAMMABLAUF SEITE 45
TÜRVERRIEGELUNG
PROGRAMMENDE-UMWAHL SEITE 46
HERAUSNEHMEN DER FREMDKÖRPERFALLE /
RESTWASSERENTLEERUNG SEITE 47
WARTUNG UND PFLEGE SEITE 48
ERST EINMAL SELBST PRÜFEN SEITE 49
KUNDENDIENST SEITE 49
AUFSTELLANWEISUNG SEITE 50
38
Page 3
GERÄT UND ZUBEHÖR
1. Arbeitsplatte
2. Bedienungselemente
3. Waschmittelkasten
4. Service-Aufkleber (Türinnenseite)
5. Einfülltür
6. Türgriff
- Innenliegende Öffnungstaste drücken und Tür aufziehen
- Mit leichtem Schwung schließen (Tür rastet hörbar ein)
7. Fremdkörperfalle (hinter der Klappe)
39
Page 4
HINWEISE ZUM UMWELTSCHUTZ
• Verpackung
Die Verpackung besteht aus 100%
recyclingfähigem Material und ist durch
das Recycling-Symbol gekennzeichnet.
• Gerät
Das Gerät wurde aus wiederverwertbaren
Materialien hergestellt. Bei einer späteren
Verschrottung einer ordnungsgemäßen und
damit umweltgerechten Entsorgung
zuführen. Das Gerät funktionsuntüchtig
machen: Netzstecker ziehen und Netzkabel
abschneiden.
• Öko-Tips
- Maximale Beladung (abhängig vom
Programm) bringt optimale Energie- und
Wasserausnutzung.
- Bei leicht bis durchschnittlich verschmutzter
Wäsche genügt ein Programm ohne
Vorwäsche.
SICHERHEITSHINWEISE
• Das Gerät nur im Haushalt und für den
angegebenen Zweck verwenden.
• Alle Wasser- und elektrischen Anschlüsse
müssen unter Beachtung der
Herstellervorschriften und Einhaltung der
örtlichen Sicherheitsvorschriften ausgeführt
werden (siehe “Aufstellanweisung”).
• Vor jeder Reinigungs- und Wartungsarbeit
das Gerät ausschalten oder den Netzstecker
ziehen.
• Das Gerät nie unnötig eingeschaltet lassen.
Wasserhahn schließen.
- Bei kaum verschmutzter Wäsche mit
niedriger Temperatur waschen oder ein
kurzes Programm wählen.
- Bei kleinen Beladungsmengen die Taste
“Sparen” / “Halbe Menge” (falls vorhanden)
drücken und Waschmittel reduzieren.
- Soll die Wäsche anschließend im
Haushaltswäschetrockner getrocknet
werden, wählen Sie die höchste
Schleuderdrehzahl (programmabhängig).
Der Trockner braucht dann weniger Energie.
- Dosierempfehlungen auf den
Waschmittelpackungen nicht überschreiten.
- Fleckentferner oder Bleichmittel nur
verwenden, wenn unbedingt nötig.
• Einfülltür nicht gewaltsam öffnen
• Kinder dürfen nicht mit oder im Gerät spielen.
Einfülltür nicht als Trittbrett benutzen.
• Das Verpackungsmaterial (Plastikbeutel,
Polystyrol usw.) außerhalb der Reichweite
von Kindern aufbewahren, da es eine
mögliche Gefahrenquelle darstellen kann.
• Das Gerät entspricht den europäischen
Sicherheitsbestimmungen, der
EG-Richtlinie Nr.93/68/EWG und
EN60555.

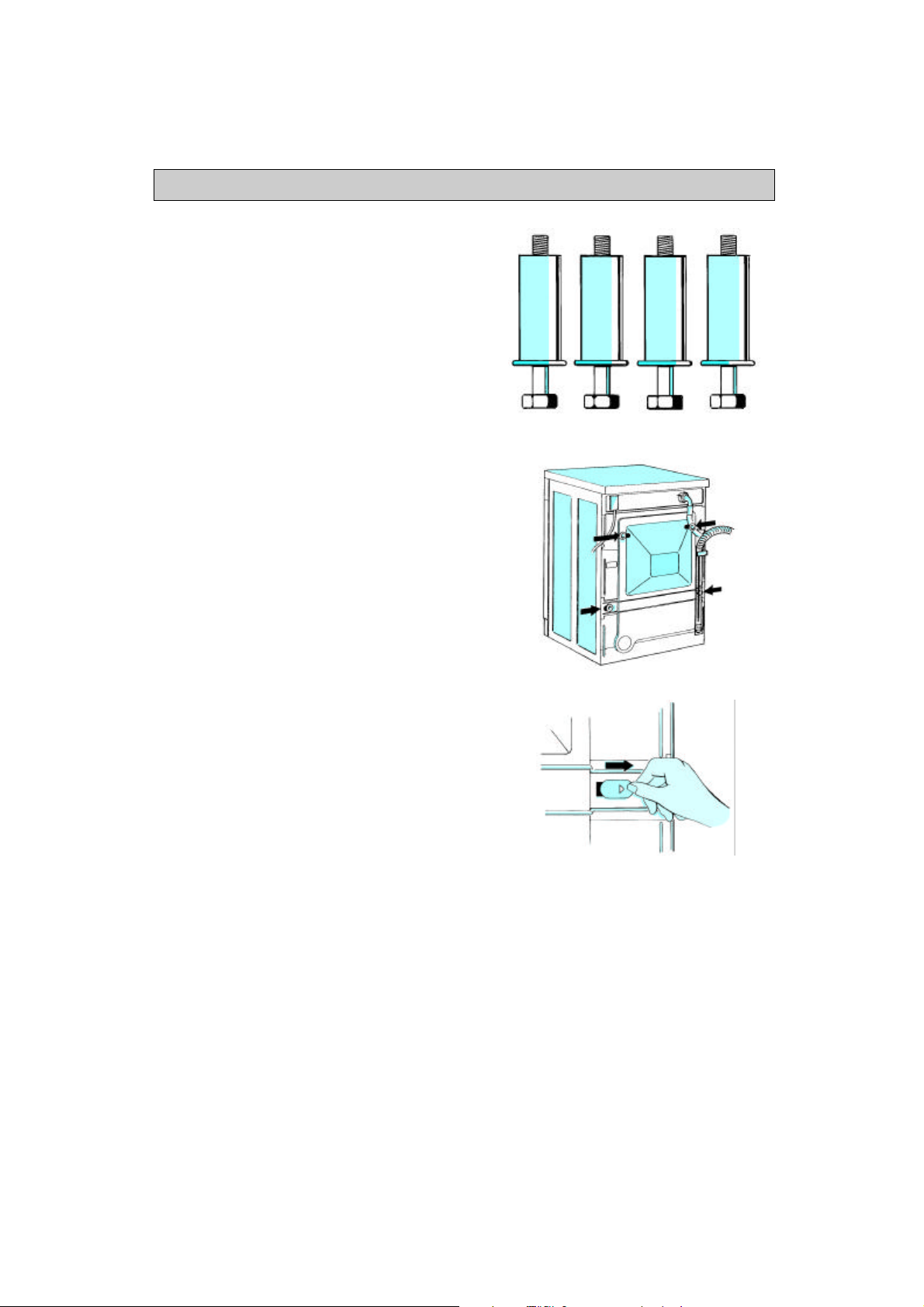

TRANSPORT / UMZUG
1. Netzstecker ziehen.
2. Wasserhahn schließen.
3. Zu- und Ablaufschlauch vom Hausanschluß
lösen.
40
4. Restwasser (aus Gerät und Schläuchen)
ablaufen lassen (siehe “Restwasserentleerung”).
5. Transportsicherung unbedingt einsetzen
(siehe “Aufstellanweisung”).
Page 5
VORBEREITUNG ZUM WASCHEN
1. Wäsche sortieren nach:
• Textilart/Pflegekennzeichen
Baumwolle, Mischgewebe, Synthetik,
Wolle, Seide, Viskose.
• Farben
Farbige und weiße Wäsche trennen. Neue
farbige Textilien separat waschen.
• Größe der Wäschestücke
Verschieden große Wäschestücke
verstärken die Waschwirkung und verteilen
sich besser in der Trommel.
• Empfindlichkeit
Feinwäsche getrennt waschen.
Für waschmaschinenfeste Wolle ,
Gardinen oder Seide ein spezielles
Programm wählen. Gardinenröllchen
entweder entfernen oder in einen Stoffbeutel
einbinden. Nur waschmaschinenfeste
Textilien waschen! Kleine Textilien
(z.B. Nylonstrümpfe, Gürtel usw.) und
Wäschestücke mit Haken
(z.B. Büstenhalter) in einem Wäschesack
oder in einem Kissenbezug mit
Reißverschluß waschen.
2. Taschen leeren
Münzen, Sicherheitsnadeln usw. können
Wäsche, Trommel und Laugenbehälter
beschädigen.
3. Verschlüsse
Reißverschlüsse, Haken und Ösen
schließen. Lose Gürtel und Bänder
zusammenbinden.
HINWEISE ZUR PFLEGE UND
BEHANDLUNG VON SEIDE
Waschen: Zur Pflege von seidenen
Wäschestücken in der Maschine
1. Pflegehinweise auf dem Etikett prüfen und
sicherstellen, daß die Seide
maschinenwaschbar ist (30°C).
2. Vorzugsweise gleichfarbige Textilien waschen.
Hinweis: Neue farbige Wäschestücke auf
Farbechtheit prüfen und erst einmal separat
waschen.
3. Nur Spezialwaschmittel für Seide oder Wolle
verwenden.
4. In diesem Programm wird nicht
geschleudert.
5. Bei Anwahl der Zusatzfunktion “Spülstop” die
Wäsche nicht zu lange im Spülwasser liegen
lassen.
Trocknen und Bügeln
• Textilien auf einem Handtuch ausbreiten und
Wasser ohne zu wringen ausdrücken.
• Wäschestücke nicht in der Sonne trocknen.
• Die noch feuchten Wäschestücke von links
bügeln.
• Um Wasserflecken zu vermeiden, die Seide
nicht mit Wasser besprengen oder
dampfbügeln.
FLECKEN BEHANDELN
• Blut, Milch, Ei usw. werden in der Regel
bereits gut durch die automatische EnzymPhase im Programm gelöst.
• Bei Rotwein, Kaffee, Tee, Gras, Obst usw.
Fleckensalz in Kammer oder
Chlorbleiche in (falls vorhanden) des
Waschmittelkastens geben.
• Stärker angeschmutzte Stellen, falls nötig,
mit Fleckentferner vorbehandeln.
WÄSCHE EINFÜLLEN
1. Einfülltür öffnen.
2. Wäsche auseinanderfalten und locker in die
Trommel legen.
3. Einfülltür schließen.
BELADUNGSMENGEN
Siehe separate Programmübersicht.
Hinweis: Überfüllen mindert das
Waschergebnis und fördert die Knitterbildung.
41
Page 6
WASCHMITTEL UND WASCHHILFSMITTEL
WAHL
Die Wahl des Waschmittels hängt ab von:
• Textilart (Baumwolle, Pflegeleicht,
Feinwäsche, Wolle, Seide),
Hinweis: Für Wolle und Seide nur
entsprechende Spezialwaschmittel verwenden.
• Farbe der Textilien,
• Waschtemperatur,
• Verschmutzung.
Hinweise:
• Weiße Rückstände auf dunklen Textilien
kommen von den unlöslichen
Wasserenthärtungsmitteln moderner,
phosphatfreier Waschmittel. In diesem Fall
Textilien ausschütteln bzw. ausbürsten oder
Flüssigwaschmittel verwenden.
• Wasch- und Waschhilfsmittel an einem
trockenen Ort, außerhalb der Reichweite von
Kindern, aufbewahren.
• Nur Wasch- und Waschhilfsmittel für
Haushaltswaschautomaten verwenden.
• Bei Verwendung von Wasserenthärtern,
Entkalkungsmitteln, Färbe-/Entfärbemitteln
darauf achten, daß ihr Einsatz in HaushaltsWaschautomaten erlaubt ist.
• Benutzen Sie im Gerät keine Lösungsmittel
(z.B. Terpentin, Waschbenzin). Keine mit
Lösungsmitteln oder brennbaren
Flüssigkeiten behandelten Textilien in der
Waschmaschine waschen.
DOSIERUNG
Dosierempfehlung auf der Waschmittelpackung
beachten. Sie richtet sich nach:
• Verschmutzung
• Wäschemenge
- volle Beladung: nach Herstellerangabe
- halbe Beladung: 3/4 dieser Angabe
- Kleinstbeladung (ca. 1 kg): 1/2 dieser Angabe
• Wasserhärteangaben (beim Wasserwerk
erfragen): weiches Wasser benötigt weniger
Waschmittel als hartes Wasser.
Hinweise:
• Überdosierung führt zu extremer
Schaumbildung. Die Reinigungswirkung wird
verschlechtert. Die Schaumerkennung des
Geräts verhindert bei extremer
Schaumbildung das Schleudern.
Bei Unterdosierung wird die Wäsche grau.
Außerdem verkalken Heizung und Trommel.
• Chlorbleiche nur nach Herstellerangaben
dosieren.
Überdosierung kann die Wäsche schädigen.
WASSERHÄRTEANGABEN
WASSERHÄRTEBEREICH EIGENSCHAFT DEUTSCHE
HÄRTE
°dH
1
2
3
4
weich
mittel
hart
sehr hart
0-7
7-14
14-21
über 21
Bei einem Waschmittelkasten mit drei Kammern die in Ihrem Haushalt vorhandene Härte an der
Merkhilfe für die Wasserhärte einstellen. Dazu die Merkhilfe durch seitliches Verschieben in die
gewünschte Position bringen.
42
FRANZÖSISCHE
HÄRTE
°fH
0-12
12-25
25-37
über 37
ENGLISCHE
HÄRTE
°eH
0-9
9-17
17-26
über 26
Page 7

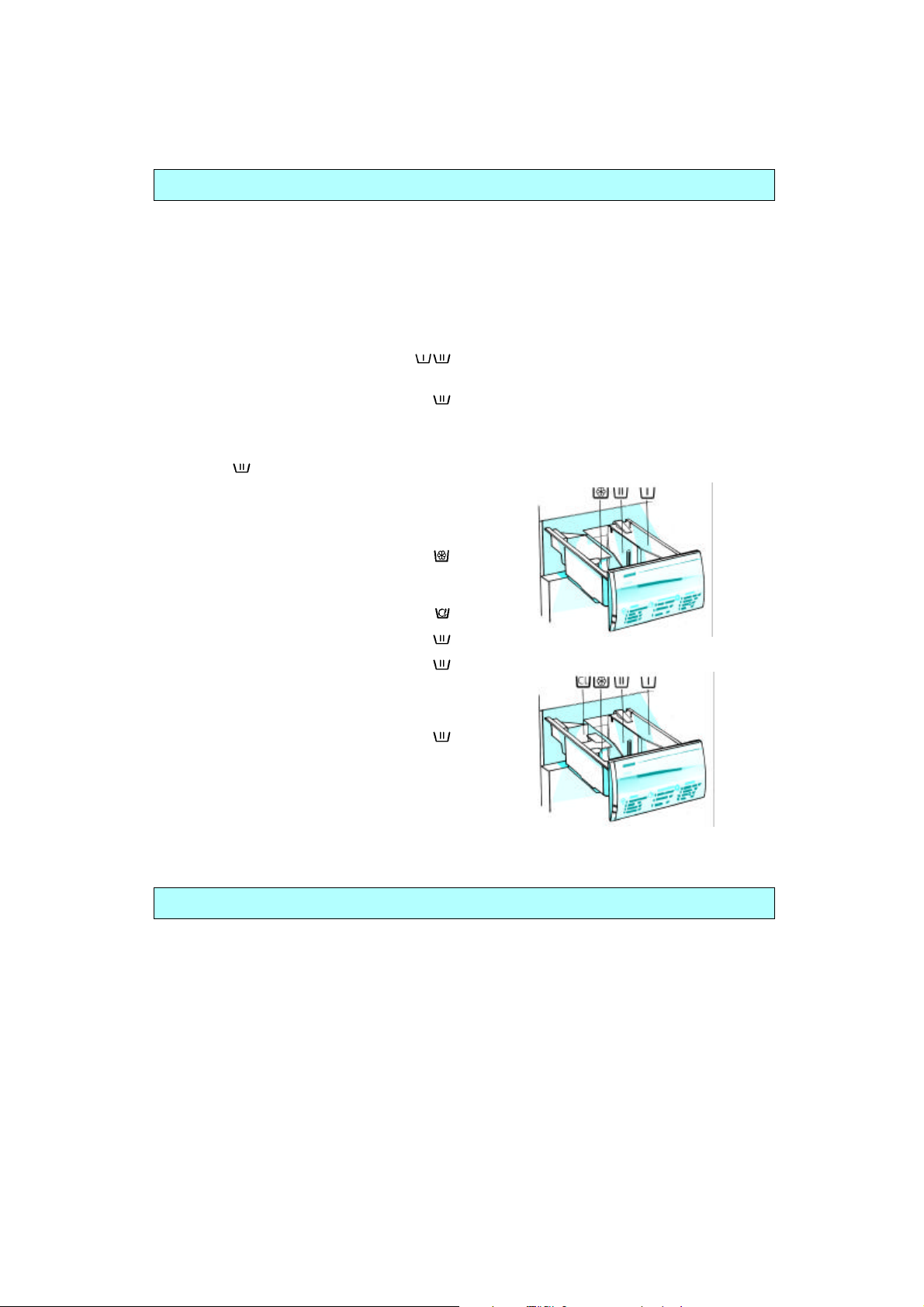

WASCHMITTEL UND WASCHHILFSMITTEL
WASCHMITTEL UND
WASCHHILFSMITTEL EINFÜLLEN
1. Waschmittelkasten herausziehen. Je nach
Gerätetyp kann der Waschmittelkasten drei
oder vier Kammern haben.
2. Waschmittel einfüllen
• Programme mit Vorwäsche
und Hauptwäsche
• Programme ohne Vorwäsche
nur Hauptwäsche
Bei Benutzung von Flüssigwaschmittel den
farbigen Einsatz aus dem
Waschmittelkasten nehmen und in die
Kammer einsetzen. Die Skala auf dem
Einsatz erleichtert die Dosierung.
• Weich- und Formspüler -höchstens bis
Kennzeichnung “max” (3 Kammern) oder
bis Kennzeichnung “100 ml” (4 Kammern)
einfüllen.
• Chlorbleiche (sofern vorgesehen)
(höchstens bis Kennzeichnung “Max”
einfüllen)
• Fleckensalz
• Enthärter (Wasserhärtebereich 4)
• Aufgelöste Stärke. Hierbei Programm
“Spülen + Schleudern” wahlen. Nach dem
Einfüllen der Stärke ca. 1 Liter Wasser
nachgießen
3. Waschmittelkasten bis zum Anschlag
einschieben.
Hinweise:
• Benutzen Sie zur Vermeidung von
Einspülproblemen bei der Verwendung
hochkonzentrierter Pulverwaschmittel
handelsübliche Dosierhilfen und dosieren
Sie direkt in die Trommel (nur für Programme
ohne Vorwäsche).
• Bei Programmen mit Vorwäsche: Es können
Flüssigwaschmittel für die Vorwäsche
verwendet werden.
Für die Hauptwäsche ist ein
Pulverwaschmittel zu dosieren.
• Weichspülkonzentrate bis zur
Kennzeichnung “max” im Waschmittelkasten
mit Wasser verdünnen.
Waschmittelkasten mit 3 Kammern
FÄRBEN UND ENTFÄRBEN
Färben: handelsübliche Produkte bestehen aus
Farbe, Fixierer und Kochsalz.
Die Farbe, den Fixierer und dann das Salz direkt
in die leere Trommel geben. Erst anschließend
die Wäsche einfüllen.
Waschmittelkasten mit 4 Kammern
• Nur für Waschautomaten geeignete Mittel
verwenden.
• Herstellerangaben beachten.
• Kunststoff- und Gummiteile im Gerät können
sich verfärben.
43
Page 8
PROGRAMM UND ZUSATZFUNKTIONEN WÄHLEN/
PROGRAMMSTART
PROGRAMM WÄHLEN
(siehe auch separate Programmübersicht und
Verbrauchsdaten)
Für ein Gerät MIT Temperaturwahlschalter
• Programmwahlschalter im Uhrzeigersinn
auf das gewünschte Programm stellen.
• Temperaturwahlschalter auf die
gewünschte Temperatur stellen.
Für ein Gerät OHNE Temperaturwahlschalter
• Programmwahlschalter im Uhrzeigersinn
auf das Programm mit der gewünschten
Temperatur stellen.

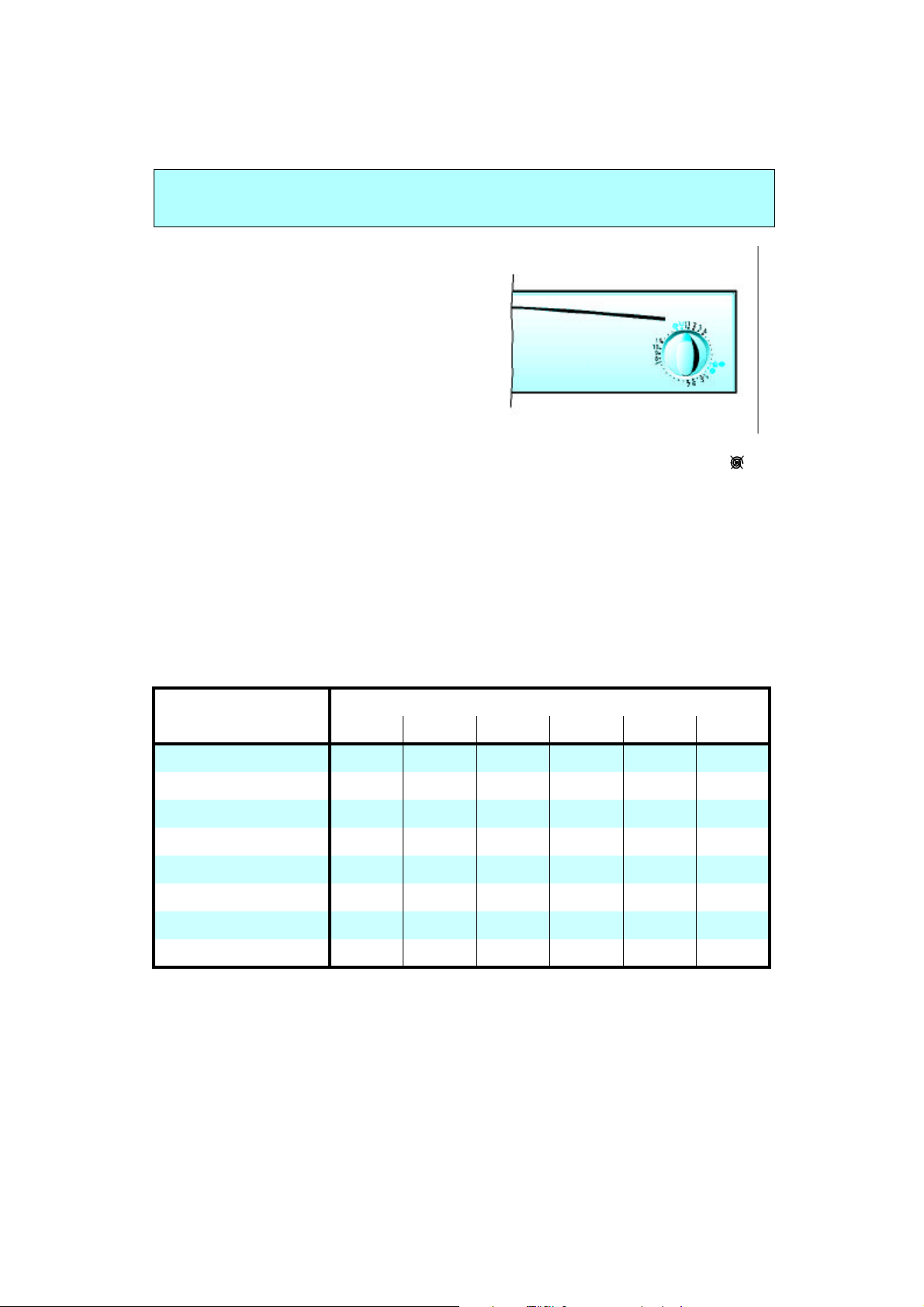

Für ein Gerät mit SchleuderdrehzahlWahlschalter
• Schleuderdrehzahl-Wahlschalter auf die
gewünschte Drehzahl stellen.
Für ein Gerät ohne SchleuderdrehzahlWahlschalter
• Die Schleuderdrezahl kann durch die
Zusatzfunktion “Drehzahlreduzierung”
(falls vorhanden) reduziert werden.
(siehe auch Hinweis 2).
Hinweis
1. Bei der Wahl von “Nicht Schleudern” ( )
wird in den Programmen
• “Wolle” und “Feinwäsche” nicht
geschleudert.
• “Baumwolle” und “Pflegeleicht” zur
Absicherung der gewünschten Spülwirkung
zwischen den einzelnen Spülgängen
zwischengeschleudert, jedoch mit
reduzierter Drehzahl. Am Programmende
wird die Wäsche kurz angeschleudert.
2. Jedem Programm ist automatisch eine
maximale Schleuderdrehzahl zugeordnet:
PROGRAMME Max. Schleuderdrehzahlen in U/Min. (je Geräteausstattung)
1200 1100 1000 900 800 600
Baumwolle 1200 1100 1000 900 800 600
Pflegeleicht 900* 900* 900* 900 800 600
Feinwäsche 900* 900* 900* 900 800 600
Wolle 900* 900* 900* 900 800 600
Seide/Viskose 0 0 0 0 0 0
Spülen + Schleudern 1200 1100 1000 900 800 600
Schleudern intensiv 1200 1100 1000 900 800 600
Schleudern sanft 900* 900* 900* 900 800 600
* Zur Schonung der Wäsche ist hier die tatsächliche Schleuderdrehzahl auf 900U/Min. begrenzt.
44
Page 9
PROGRAMM UND ZUSATZFUNKTIONEN WÄHLEN/
•••
PROGRAMMSTART
TASTE DER GEWÜNSCHTEN
ZUSATZFUNKTION DRÜCKEN
(Je nach Gerätetyp verschieden, siehe auch
separate Programmübersicht).
Drehzahlreduzierung
• Bei Modellen ohne Drehzahlwahlschalter
kann die automatisch vorgegebene
maximale Schleuderdrehzahl durch Drücken
der Taste reduziert werden.
Der Schleudergang wird im Programm Seide
automatisch ausgeschlossen.
Vorwäsche
• Nicht gleichzeitig mit “Rapid” oder bei
Kurzprogrammen wählen.
• Nur bei besonders stark verschmutzter
Wäsche sinnvoll.
• Die Programme mit Vorwäsche dauern
ca. 15Minuten länger.
Spülstop
• Die Wäsche bleibt ungeschleudert im letzten
Spülwasser liegen, wodurch erhöhte
Knitterbildung vermieden wird.
• Besonders geeignet bei den Programmen
Pflegeleicht oder Feinwäsche, wenn die
Textilien nach Programmende nicht gleich
entnommen werden. Diese Zusatzfunktion
ist besonders geeignet, wenn das
Schleudern verschoben oder die Wäsche
nicht geschleudert werden soll.
Spülstop beenden:
Taste Spülstop erneut drücken: es wird
automatisch textilgerecht geschleudert.
Wenn die Wäsche nicht geschleudert werden
soll, den Programmwahlschalter auf das
Programm “Abpumpen” stellen.
e-Sparen
• Die Waschdauer wird verlängert und die
Temperatur reduziert. Dadurch sparen Sie
ca. 30% Energie und erhalten trotzdem ein
gutes Waschergebnis.
Rapid
• Für die schnelle, sparsame Wäsche wählen.
• Besonders geeignet für kleine Beladung bei
kaum verschmutzter Wäsche.
Hinweis: Bei der Wahl von “Rapid” werden
zusätzlich nur die Funktionen “Spülstop” und
“Drehzahlreduzierung” berücksichtigt.
Halbe Menge
• Senkt den Wasserverbrauch vor allem im
Spülen.
• Besonders geeignet bei leicht verschmutzter
Wäsche oder kleiner Wäschebeladung
(hierbei ebenfalls Waschmittelmenge
reduzieren).
Intensiv Spülen
• Die Spülzeit wird verlängert, der
Wasserstand erhöht. Dadurch wird die
Wäsche noch besser gespült.
• Besonders empfohlen in Gebieten mit
extrem weichem Wasser, für Babywäsche
und Allergiker.
PROGRAMMSTART
1. Netzstecker in die Steckdose stecken.
2. Wasserhahn öffnen.
3. “Ein/Aus”-Taste drücken.
Die Betriebsanzeige leuchtet auf.
PROGRAMMABLAUF
PROGRAMMABLAUFANZEIGE
Jeder Farbbereich zeigt je Gewebeart einen
Waschzyklus entsprechend den
Programmangaben auf dem Waschmittelkasten an.
MUSTER
Hauptwäsche
llllllllllll Spülgang
Endschleudern
Stop: Programmende
Die Muster (sofern vorgesehen) innerhalb des
Farbbereichs stellen die verschiedenen Schritte
des Waschprogrammes (Waschen/Spülen/
Schleudern) dar.
45
Page 10
TÜRVERRIEGELUNGPROGRAMMENDE-UMWAHL
TÜRVERRIEGELUNG
Nach dem Programmstart ist die Tür automatisch bis
zum Programmende verriegelt. Wenn entweder das
Programm oder die elektrische Versorgung
unterbrochen wird, wird die Tür nach ca. 2Minuten
entriegelt.
PROGRAMMENDE
Die Programmzyklusanzeige steht auf “Stop”.
1. “Ein/Aus”-Taste drücken.
Die Betriebsanzeige erlischt.
2. Zusatzfunktionen durch Drücken der jeweiligen
Taste löschen.
3. Wasserhahn schließen.
4. Ca. 2 Minuten auf die Entriegelung der Tür warten.
5. Tür öffnen und Wäsche entnehmen.
Hinweis: Damit die Trommel trocknen kann, die
Einfülltür nicht schließen, nur anlehnen.
PROGRAMMUMWAHL
1. “Ein/Aus”-Taste drücken.
Die Betriebsanzeige erlischt.
2. Neues Programm bzw. neue Temperatur wählen.
3. “Ein/Aus”-Taste erneut drücken.
Die Betriebsanzeige leuchtet auf.
46
Page 11
HERAUSNEHMEN DER FREMDKÖRPERFALLE /
RESTWASSERENTLEERUNG
WANN SOLLTE DIE
FREMDKÖRPERFALLE
HERAUSGENOMMEN WERDEN
• Die Fremdkörperfalle regelmäßig,
mindestens 2- bis 3mal im Jahr, kontrollieren
bzw. reinigen.
• Wenn die Pumpe durch einen Fremdkörper
(Knöpfe, Münzen, Sicherheitsnadeln)
verstopft ist.
• Wenn das Gerät nicht ordungsgemäß
abpumpt oder nicht schleudert.
Wichtig: Vor der Entleerung darauf achten, daß
die Waschlauge abgekühlt ist.

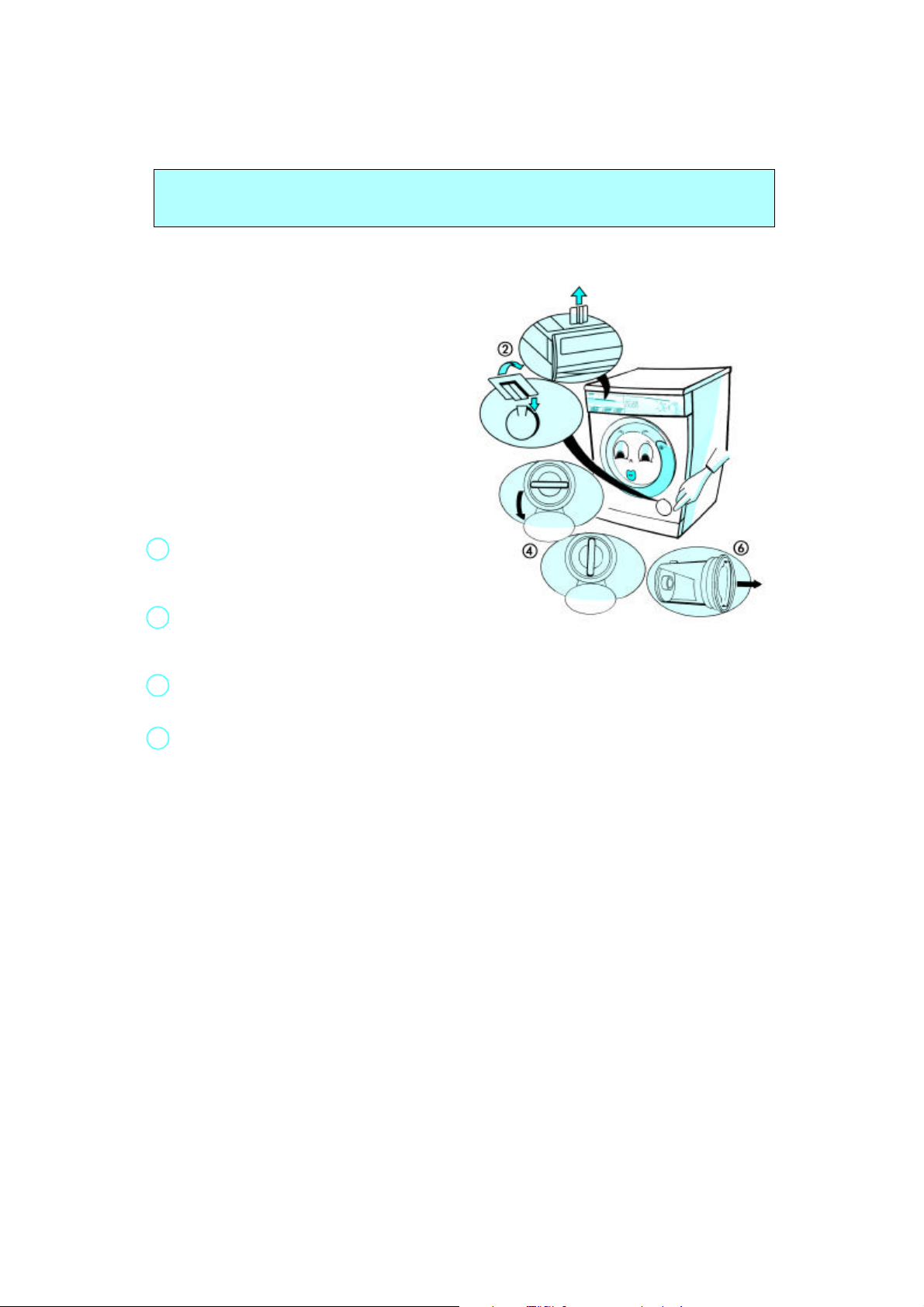

HERAUSNEHMEN DER
FREMDKÖRPERFALLE
1. Gerät ausschalten (“Ein/Aus” - Taste drücken).
2. Abdeckung der Fremdkörperfalle mit dem
farbigen Einsatz aus dem Waschmittelkasten
öffnen.
3. Behälter unterstellen.
4. Fremdkörperfalle ganz langsam gegen den
Uhrzeigersinn bis zur senkrechten Stellung
des Griffs lösen, aber nicht herausdrehen.
5. Warten, bis das Wasser abgelaufen ist.
6. Erst jetzt Fremdkörperfalle ganz
herausdrehen und entnehmen.
7. Fremdkörper entfernen.
8. Prüfen, ob sich der Pumpenflügel wieder
bewegen läßt.
9. Fremdkörperfalle wieder einführen und im
Uhrzeigersinn bis zum Anschlag einschrauben
(waagerechte Stellung des Griffs).
10. Abdeckung schließen.
11. 0,5l Wasser in den Waschmittelkasten
gießen, um das Öko-System zu reaktivieren.
Einige Modelle haben keine
Fremdkörperfalle, da sie über eine spezielle,
selbstreinigende Pumpe verfügen.
Hinweis: Wurde die Fremdkörperfalle aufgrund
einer Programmunterbrechung gereinigt, das
Gerät in Bereitschaft setzen, indem das Gerät
erst aus- und dann wieder eingeschaltet wird.
Danach erneut ein Programm wählen.
RESTWASSERENTLEERUNG
• Restwasser wie im vorherigen Kapitel
beschrieben abfließen lassen (Punkt 1 bis 8).
• Um das Restwasser aus der Pumpe
abfließen zu lassen, Maschine nach vorne
kippen und gemäß Punkte 9 und 10 des
vorherigen Kapitels vorgehen.
WANN SOLLTE DAS RESTWASSER
ENTFERNT WERDEN
• Zum Transport der Maschine (Umzug).
• In einem frostgefährdeten Raum.
Es empfiehlt sich hier, nach jedem Waschen
die Maschine zu entleeren.
47
Page 12
WARTUNG UND PFLEGE
GEHÄUSE UND BLENDE
• Mit handelsüblichen Haushaltsreinigern
pflegen (kein Scheuerpulver verwenden).
• Mit weichem Tuch trockenreiben.

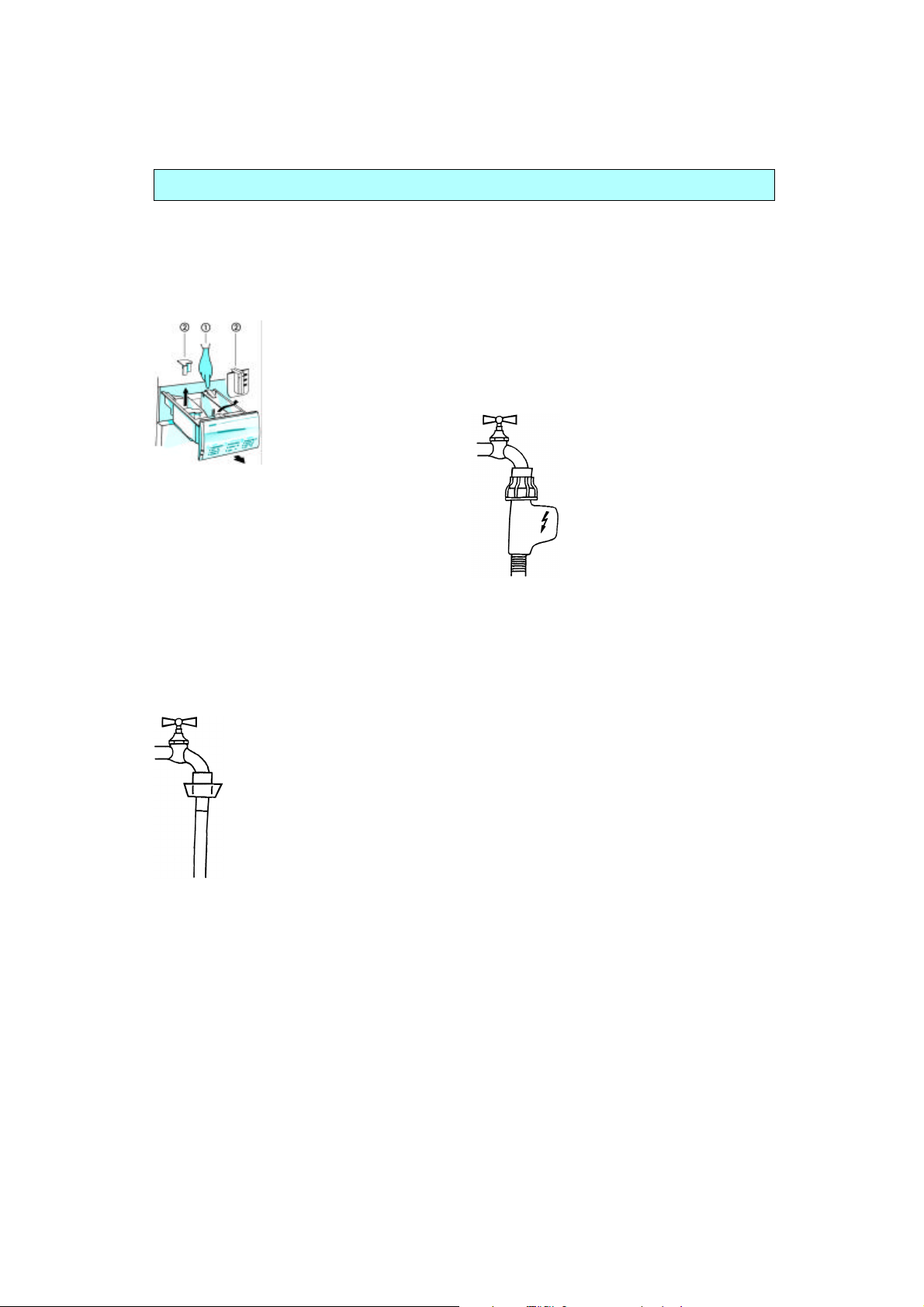

WASCHMITTELKASTEN
• Entriegelungshebel in der
Vorwaschkammer nach
unten drücken und Kasten
herausziehen.
• Einsätze herausnehmen
(Saugheber aus
Weichspülkammer,
Saugheber aus der
Kammer für Chlorbleiche
und farbige Dosierhilfe).
• Unter fließendem Wasser reinigen.
• Die Einsätze wieder einbauen, darauf
achten, daß die Saugheber bis zum
Anschlag eingeschoben sind, den
Waschmittelkasten wieder einsetzen.
TÜRDICHTUNG
• Gelegentlich mit feuchtem Tuch abreiben.
• Die Falte regelmäßig auf Fremdkörper
kontrollieren.
SIEBE IM WASSERANSCHLUSS
Von Zeit zu Zeit kontrollieren und reinigen.
Für Geräte mit geradem Zulaufschlauch (vgl.
Bild):
1. Wasserhahn schließen.
2. Zulaufschlauch vom
Wasserhahn abschrauben.
3. Sieb entnehmen und reinigen.
4. Sieb wieder einsetzen und
Zulaufschlauch an den
Wasserhahn anschrauben.
5. Zulaufschlauch von der Waschmaschine
abschrauben.
6. Sieb mit Kombizange aus
Waschmaschinenanschluß herausziehen
und reinigen.
7. Sieb einsetzen und Zulaufschlauch wieder
anschrauben.
8. Wasserhahn öffnen und Anschlüsse auf
Dichtheit prüfen
Für Geräte mit Wasserstopschlauch
1. Wasserhahn schließen.
2. Wasserstopschlauch vom
Wasserhahn abschrauben.
3. Nur das lose Sieb
entnehmen und reinigen.
4. Sieb wieder einsetzen und
Wasserstopschlauch an den
Wasserhahn anschrauben.
5. Wasserhahn öffnen und
Anschlüsse auf Dichtheit
prüfen.
FREMDKÖRPERFALLE
• Regelmäßig, mindestens 2- bis 3mal im Jahr,
kontrollieren bzw. reinigen (siehe
“Herausnehmen der fremdkörperfalle”).
48
Page 13
ERST EINMAL SELBST PRÜFEN
Gerät startet nicht/bleibt mitten im Programm
stehen
• Stecker in der Steckdose?
• Netzsicherung in Ordnung?
• Ist Netzspannung da?
• Wasserhahn geöffnet? Kommt Wasser?
• Einfülltür geschlossen?
• Programm gewählt?
• “Ein/Aus”-Taste gedrückt?
Es kommt kein oder nur wenig Wasser
• Wasserhahn ganz geöffnet?
• Zulaufschlauch geknickt?
• Siebe im Wasseranschluß verstopft?
(Siehe “Wartung und Pflege”).
• Wasser im Zulaufschlauch eingefroren?
Waschlauge wird nicht abgepumpt
• Ablaufschlauch richtig verlegt?
(Siehe “Aufstellanweisung”).
• Fremdkörperfalle verstopft?
(Siehe “Herausnehmen der Fremdkörperfalle
/ Restwasserentleerung”).
• Wasser im Ablaufschlauch eingefroren?
• Wurde die Spülstop - Taste gedrückt?
Wasch- und Waschhilfsmittel werden nicht
richtig eingespült
• Sitzt der Saugheber richtig?
• Ist der Saugheber verschmutzt?
• Kommt nur wenig Wasser? (Siehe oben).
• Siehe auch “Waschmittel und
Waschhilfsmittel” und “Wartung und Pflege”.
Das Gerät steht während des Schleuderns
nicht still
• Steht das Gerät waagerecht und
gleichmäßig auf allen Füßen? (Siehe
“Aufstellanweisung”).
• Wurde die Transportsicherung entfernt?
Vor Inbetriebnahme des Gerätes muß die
Transportsicherung unbedingt entfernt
werden (siehe “Aufstellanweisung”).
Die Wäsche ist am Programmende nicht oder
nur wenig ausgeschleudert
• Ist die Pumpe verstopft?
(Siehe “Herausnehmen der
Fremdkörperfalle/ Restwasserentleerung”).
• Bei einzelnen sehr großen Wäschestücken
(z.B. Bademantel) kann das
Unwuchtkorrektursystem ansprechen:
Erkennt die Waschmaschine zu Beginn des
Schleuderns eine große Unwucht, wird das
Schleudern abgebrochen, die Wäsche neu
verteilt und erneut ein Schleuderhochlauf
begonnen.
• Falls das Unwuchtkorrektursystem
mehrmals eine zu große Unwucht erkennt,
wird mit reduzierter Drehzahl oder bei extrem
großer Unwucht gar nicht geschleudert.
• Falls die Wäsche nach Programmende noch
naß ist, eventuell weitere Wäschestücke
hinzufügen und noch einmal ein
Schleuderprogramm starten.
Wichtig: Diese Waschmaschine ist mit einem
Sicherheitssystem ausgestattet.
Der Programmablauf wird nach wenigen
Minuten unterbrochen, wenn eines der
folgenden Ereignisse eintritt:
• Kein Wasserzulauf.
• Wenn die Laugenpumpe blockiert ist.
• Um die Waschmaschine neu zu starten, ist
es notwendig, das Gerät auszuschalten und
danach wieder einzuschalten.
KUNDENDIENST
Bevor Sie den Kundendienst rufen:
1. Erst prüfen, ob Sie die Störung selbst
beheben können (siehe “Erst einmal selbst
prüfen”).
2. Programmstart wiederholen, um zu sehen,
ob sich die Störung von selbst gegeben hat.
3. Falls das Gerät dann immer noch nicht richtig
funktioniert, rufen Sie den Kundendienst.
Nennen Sie:
• Art der Störung
• Das Gerätemodell
• Service-Nummer (Zahl hinter dem Wort
“SERVICE”).
Der Serviceaufkleber befindet sich auf der
Türinnenseite.
• Ihre vollständige Anschrift
• Telefonnummer mit Vorwahl
• Die Rufnummern und Adressen des
Kundendienstes finden Sie im Garantieheft
oder wenden Sie sich an den Fachhandel.
49
Page 14
AUFSTELLANWEISUNG
TRANSPORTSICHERUNG
Das Gerät ist mit einer Transportsicherung
ausgerüstet, um Schäden im Inneren des Gerätes
während des Transportes zu verhindern.
Vor Inbetriebnahme des Gerätes muß die
Transportsicherung unbedingt entfernt werden
(Abb. 1).
1. Die Schrauben mit dem mitgelieferten
Schraubenschlüssel lockern (Abb. 2).
2. Von Hand herausdrehen.
3. Schraube festhalten und komplett mit rotem
Kunststoffmantel durch die größere Öffnung
entfernen.
4. Frei gewordene Löcher mit den beigelegten
Kunststoffkappen verschließen. Dazu die Kappen
in Pfeilrichtung in die große Öffnung einsetzen und
in die schmale Nut bis zur Rastung einschieben
(Abb. 3).
5. Transportsicherung aufbewahren.
Hinweis:
Das Gerät ist vor einem Transport zu sichern:
1. Die Kunststoffkappen mit einem Schraubendreher
anheben, entgegen der Pfeilrichtung verschieben
und entnehmen.
2. Danach die Transportsicherung in umgekehrter
Reihenfolge einsetzen.
Abb. 1
Abb. 2
50
Abb. 3
Page 15
AUFSTELLANWEISUNG
AUFSTELLUNG

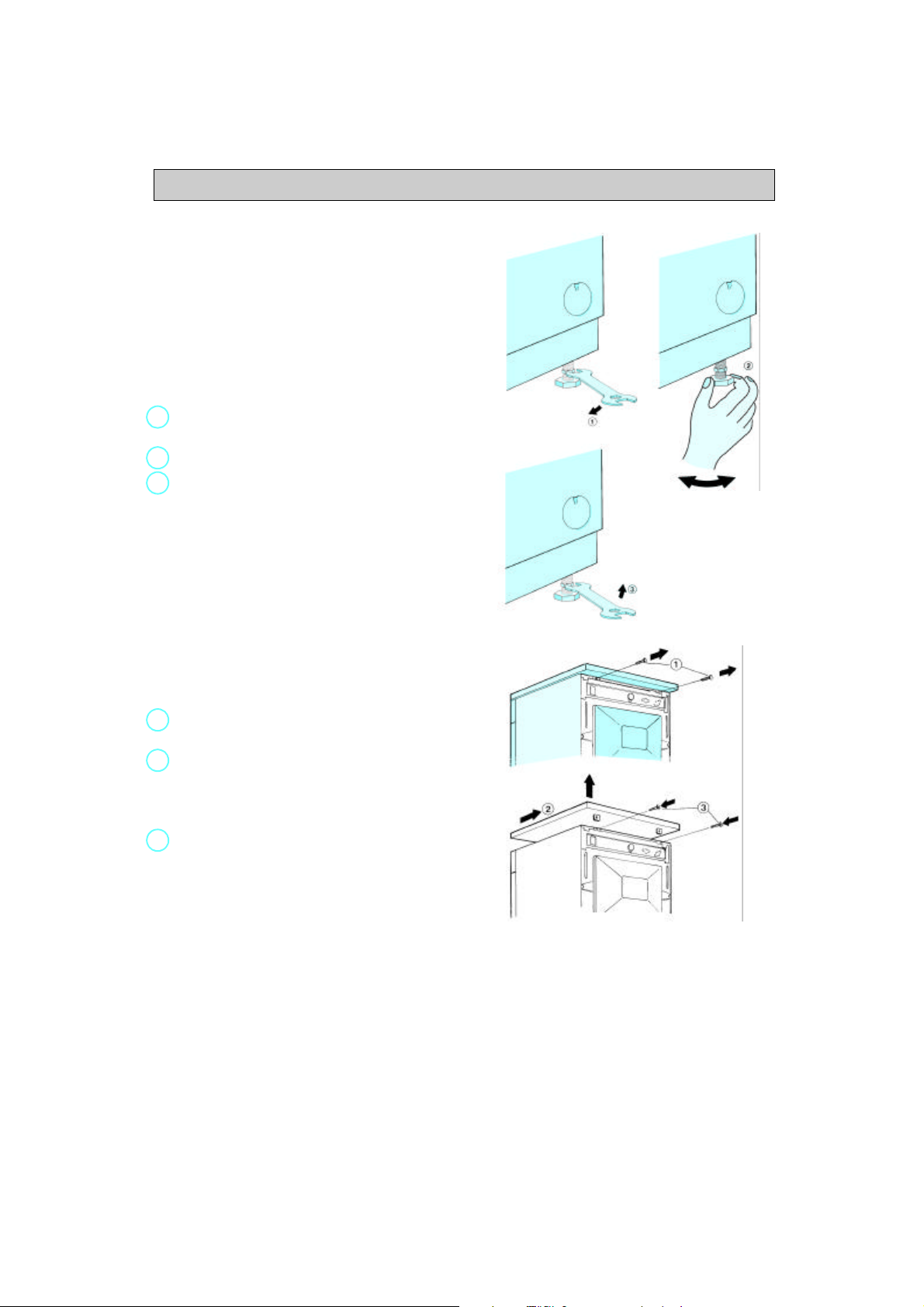

• Das Gerät auf einem ebenen und stabilen
Fußboden, möglichst in einer Ecke des Raumes,
aufstellen.
• Kontrollieren Sie, ob alle vier Füße fest auf dem
Boden stehen, waagerechte Aufstellung prüfen
(Wasserwaage).
• Wenn die Aufstellfläche uneben ist, gleichen Sie
dies bitte mit dem höhenverstellbaren Fuß vorne
rechts aus.
1. Kontermutter mit dem mitgelieferten Schlüssel
lockern.
2. Fuß von Hand verstellen.
3. Kontermutter gegen den Uhrzeigersinn zum
Gehäuse hin festziehen.
• Bei Aufstellung auf Holzbalkenkonstruktion Gerät
auf mind. 3 cm starke und 60x60cm große
Sperrholzplatte stellen. Diese fest mit dem
Fußboden verschrauben.
UNTERBAU/ARBEITSPLATTE
Das Gerät nur unter einer durchgehenden
Arbeitsplatte einbauen.
Das Gerät darf nur unter Verwendung des
Unterbausets UBS untergebaut werden.
• Netzstecker aus der Steckdose ziehen.
1. Die Befestigungsschrauben der Arbeitsplatte an
der Geräterückwand entfernen.
2. Die Arbeitsplatte bis zum Anschlag nach hinten
schieben und nach oben abheben.
Das Unterbauset nach der entsprechenden
Anweisung montieren.
3. Die Befestigungsschrauben wieder eindrehen.
ABMESSUNGEN DER EINBAUNISCHE
Breite 600 mm
Höhe 825 mm
Tiefe 600 mm
ACHTUNG:
Das Gerät darf erst elektrisch angeschlossen werden,
wenn die Arbeitsplatte oder die Zwischenabdeckung
wieder eingebaut ist.
51
Page 16
AUFSTELLANWEISUNG
WASSERZULAUF
• Zulauf: Nur Kaltwasser.
• Wasserhahn: 3/4" Schlauchverschraubung.
• Wasserdruck (Fließdruck):
10-100 N/cm2 (1-10bar).
ZULAUFSCHLAUCH
Hinweis: Falls der Zulaufschlauch bereits an der
Geräterückwand montiert ist, brauchen
Punkte1und 4 nicht beachtet werden.
1. Den Zulaufschlauch der Trommel
entnehmen.
2. Mitgeliefertes Sieb unbedingt am geraden
Schlauchende in die Verschraubung im
Zulaufschlauch einlegen.
3. Zulaufschlauch vorsichtig, am besten von
Hand, mit dem geraden Ende an den
Wasserhahn anschrauben.
4. Das abgewinkelte Schlauchende am Gerät
ebenfalls vorsichtig anschrauben. Darauf
achten, daß der Schlauch knickfrei verlegt ist.
5. Den Wasserhahn ganz öffnen und
Anschlußstellen am Gerät und am
Wasserhahn auf Dichtheit prüfen.
• Falls Schlauchlänge nicht ausreicht,
vorhandenen Schlauch durch einen
ausreichend langen Druckschlauch
(mindestens 10bar - freigegeben nach
EN500 65) ersetzen.
• Zulaufschlauch regelmäßig auf Sprödigkeit
und Risse prüfen und ggf. auswechseln.
• Das Gerät kann ohne Rückflußverhinderer
angeschlossen werden.
• Besondere Vorschriften des örtlichen
Wasserwerks beachten.
WASSERSTOP (falls vorhanden)
• Im Zulaufschlauch und im Kunststoffgehäuse
am Wasseranschluß sind elektrische
Bauteile enthalten.
• Deshalb Schlauch nicht durchschneiden und
Kunststoffgehäuse nicht in Wasser tauchen.
• Bei beschädigtem Schlauch Gerät sofort
vom Netz trennen.
• Falls Schlauchlänge nicht ausreicht, durch
einen dreiMeter langen
Wasserstopschlauch (beim Kundendienst
oder im Fachhandel erhältlich) ersetzen.
Dieser Austausch darf nur von einem
Elektrofachmann ausgeführt werden.
52
Page 17
AUFSTELLANWEISUNG

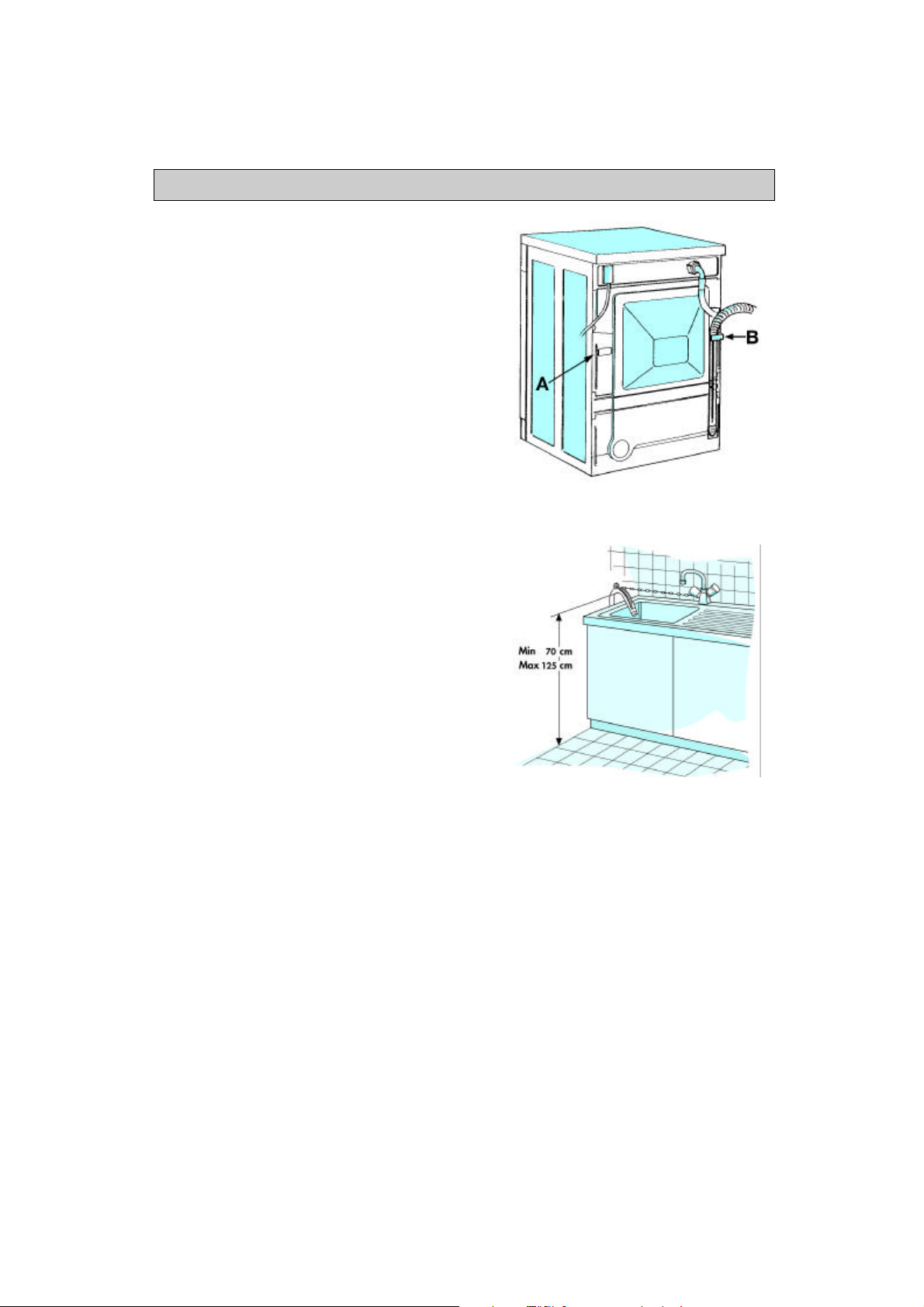

WASSERABLAUF
• Anschluß des Ablaufschlauches am Ablauf.
1. Ablaufschlauch nur von der linken Fixierung lösen
(siehe PfeilA in Abb. 1).
Die rechte Befestigung des Ablaufschlauches
(siehe PfeilB in Abb. 1) nicht lösen, sonst kann
Wasser auslaufen (Verbrühungsgefahr).
2. Ablaufschlauch entweder am Siphon montieren
oder mit dem Krümmer über den Rand eines
Wasch- oder Spülbeckens einhängen, (siehe
Abb. 2). Kleine Handwaschbecken sind
ungeeignet. Beckenrand darf nicht höher als
125cm über dem Fußboden liegen.
3. Minimale Abflußhöhe: 70cm
Maximale Einhängehöhe: 125cm.
4. Für eine Schlauchverlängerung einen
gleichartigen Schlauch verwenden.
Die Verbindungsstellen mit Schellen sichern.
Gesamtlänge des Ablaufschlauchs max. 2,5m.
Wichtig:
Ablaufschlauch knickfrei verlegen und während des
Betriebs gegen Herunterfallen sichern (Abb. 2).
ELEKTRISCHER ANSCHLUSS
• Besondere Vorschriften des örtlichen
Elektrizitätswerkes beachten.
• Anschluß darf nur über eine vorschriftsmäßig
installierte und geerdete Schutz-KontaktSteckdose erfolgen.
• Die Erdung ist gesetzlich vorgeschrieben.
• Der Hersteller lehnt jede Verantwortung für
eventuelle Schäden an Personen, Haustieren oder
Sachen ab, die infolge Nichtbeachtung der o.g.
Vorschriften entstehen.
• Angaben über Spannung, Leistungsaufnahme und
die erforderliche Absicherung befinden sich auf
der Türinnenseite.
• Netzanschlußleitung darf nur vom Fachmann
ersetzt werden.
• Das Gerät entspricht den europäischen
Sicherheitsbestimmungen, der EG-Richtlinie
Nr.93/68/EWG und EN60555.
• Keine Verlängerungskabel oder
Mehrfachsteckdosen verwenden.
Abb. 1
Abb. 2
53
Loading...
