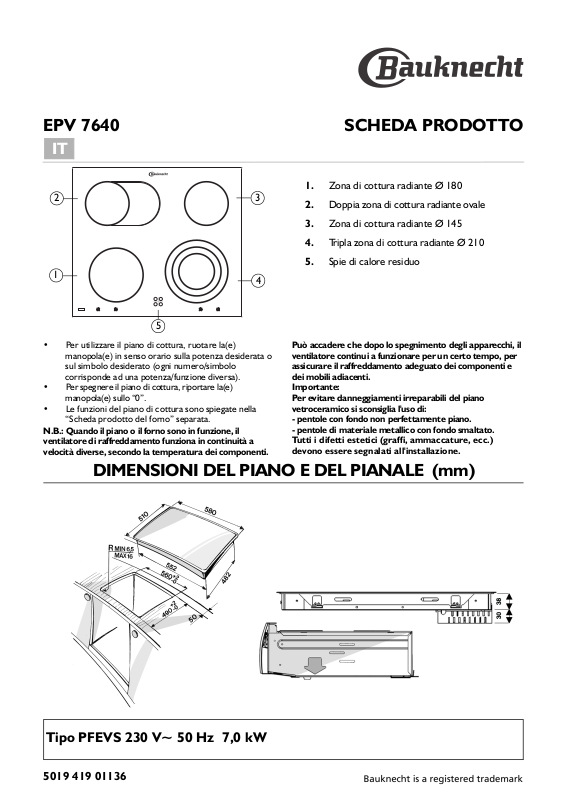

EPV 7640

SCHEDA PRODOTTO

1	4

•Per utilizzare il piano di cottura, ruotare la(e) manopola(e) in senso orario sulla potenza desiderata o sul simbolo desiderato (ogni numero/simbolo corrisponde ad una potenza/funzione diversa).

•Per spegnere il piano di cottura, riportare la(e) manopola(e) sullo “0”.

•Le funzioni del piano di cottura sono spiegate nella “Scheda prodotto del forno” separata.

N.B.: Quando il piano o il forno sono in funzione, il ventilatore di raffreddamento funziona in continuità a velocità diverse, secondo la temperatura dei componenti.

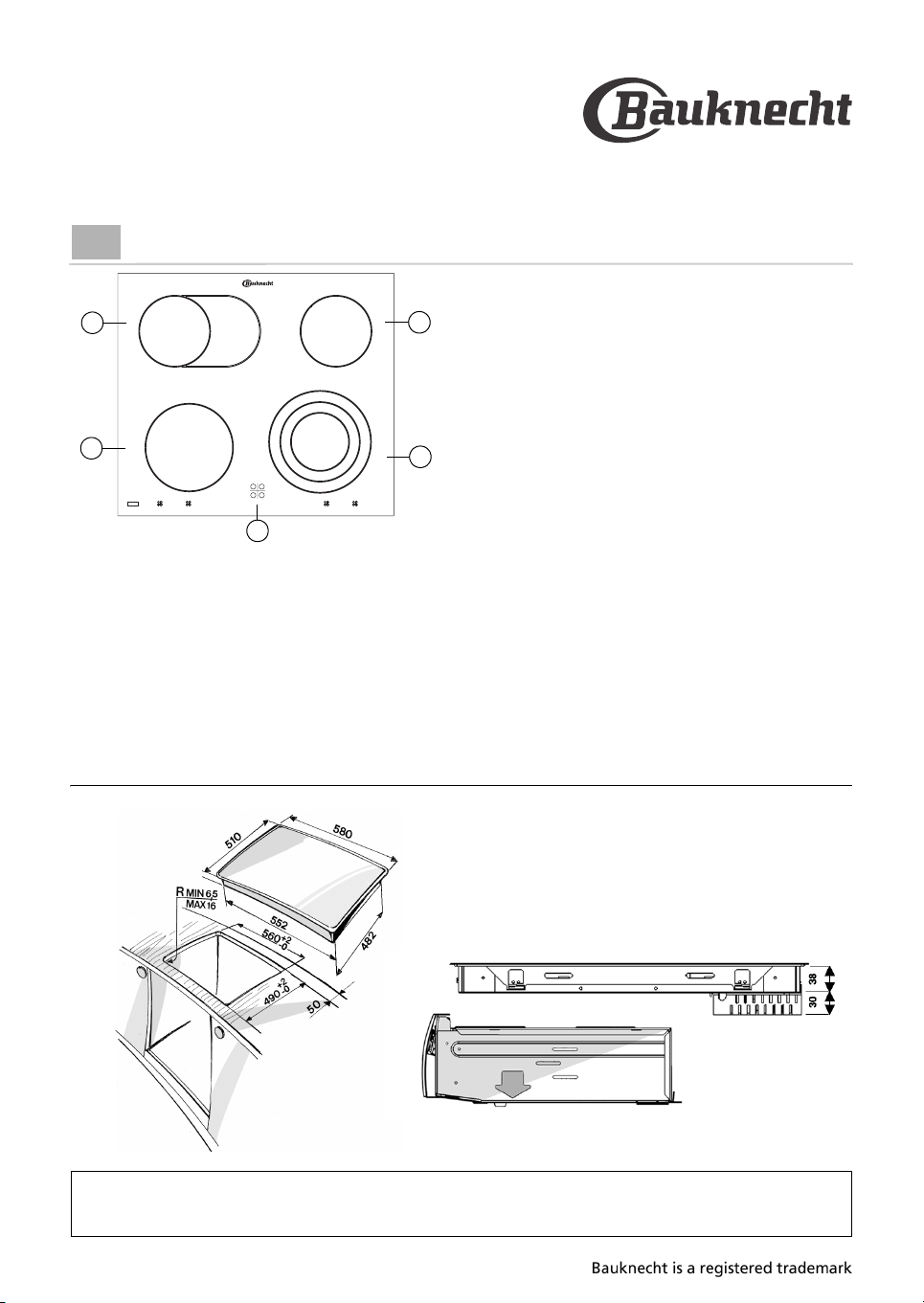

1.Zona di cottura radiante Ø 180

2.Doppia zona di cottura radiante ovale

3.Zona di cottura radiante Ø 145

4.Tripla zona di cottura radiante Ø 210

5.Spie di calore residuo

Può accadere che dopo lo spegnimento degli apparecchi, il ventilatore continui a funzionare per un certo tempo, per assicurare il raffreddamento adeguato dei componenti e dei mobili adiacenti.

Importante:

Per evitare danneggiamenti irreparabili del piano vetroceramico si sconsiglia l'uso di:

-pentole con fondo non perfettamente piano.

-pentole di materiale metallico con fondo smaltato. Tutti i difetti estetici (graffi, ammaccature, ecc.) devono essere segnalati all'installazione.

DIMENSIONI DEL PIANO E DEL PIANALE (mm)

Tipo PFEVS 230 V~ 50 Hz 7,0 kW

5019 419 01136

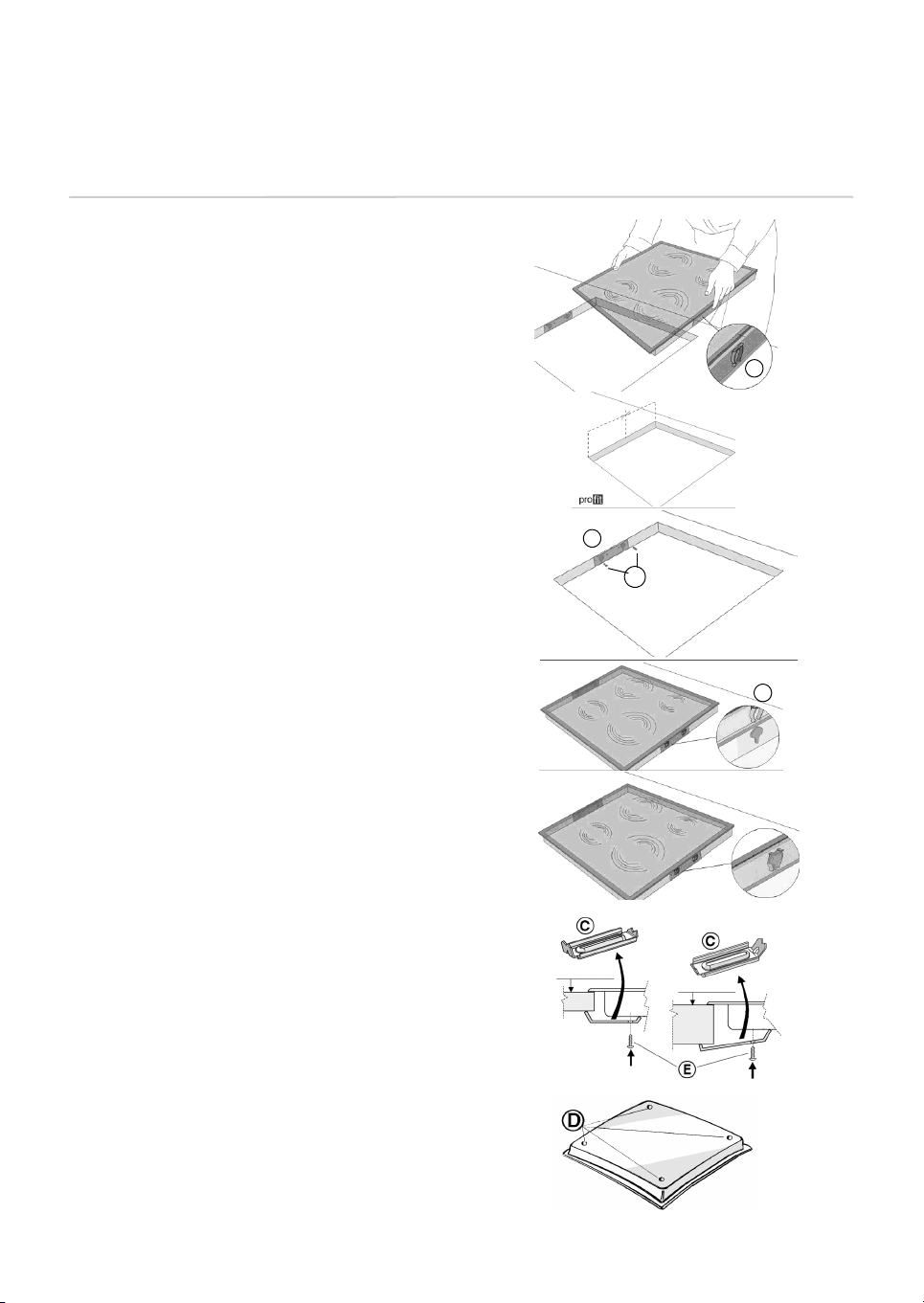

Montaggio

F)Se il piano di lavoro è in legno, utilizzare le apposite staffe, mollette e viti fornite a corredo.

•Posizionare le 4 mollette (A) sulla cornice del piano cottura, nelle apposite sedi, vedere Fig. 1

•Misurare il centro dei lati verticali del cut-out come da Fig. 2.

•Posizionare il centro delle staffe (C) sul centro del lato individuato precedentemente.

•Il lato superiore delle staffe deve essere allineato con la superficie del piano di lavoro.

•Fissare mediante le 4 viti (B) a corredo utilizzando gli appositi fori predisposti.

•Inserire il piano cottura nel foro predisposto facendo in modo che le mollette (A) si blocchino negli appositi riscontri delle staffe (C Fig. 4 e 5).

G)Se il piano di lavoro è di marmo o altri materiali (materiali plastici, ceramica, pietra, ecc.), il piano di cottura deve essere fissato con staffe codice 4819 310 18528.

(da ordinare al Servizio Assistenza Tecnica se non presenti in fornitura).

•Fissare il piano di cottura nel pianale.

•Utilizzare le staffe (C) posizionandole come indicato in figura, in funzione dello spessore del piano di lavoro.

•Fissare le viti (E) nei fori (D).

Fig. 1	A

Fig. 2

Fig. 3

Fig. 4

Fig. 5

Piano min. 20 mm

Piano max. 50 mm
