EMZH 4466 AL/01

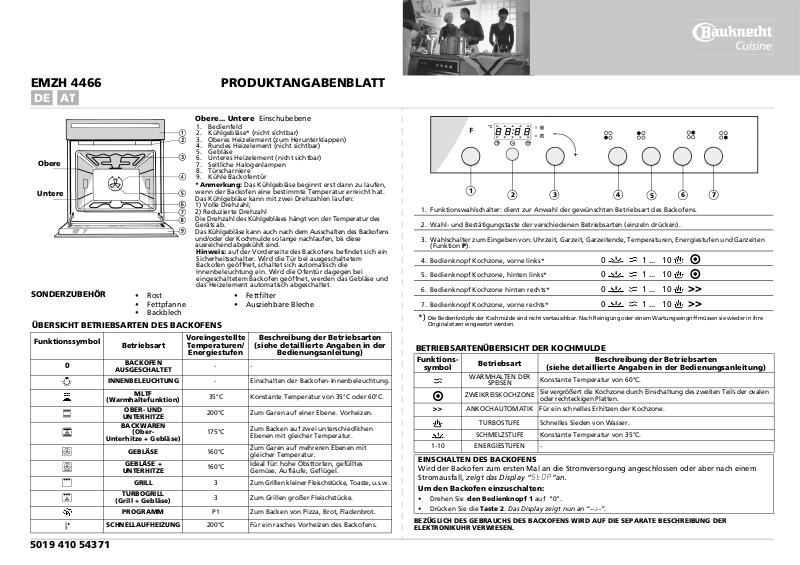

EMZH 4466 PRODUKTANGABENBLATT
DE AT
5019 410 54371
Obere... Untere
Einschubebene
1. Bedienfeld
2. Kühlgebläse* (nicht sichtbar)
3. Oberes Heizelement (zum Herunterklappen)
4. Rundes Heizelement (nicht sichtbar)
5. Gebläse
6. Unteres Heizelement (nicht sichtbar)
7. Seitliche Halogenlampen
8. Türscharniere
9. Kühle Backofentür
*Anmerkung:
Das Kühlgebläse beginnt erst dann zu laufen,
wenn der Backofen eine bestimmte Temperatur erreicht hat.
Das Kühlgebläse kann mit zwei Drehzahlen laufen:
1) Volle Drehzahl;
2) Reduzierte Drehzahl
Die Drehzahl des Kühlgebläses hängt von der Temperatur des
Geräts ab.
Das Kühlgebläse kann auch nach dem Ausschalten des Backofens
und/oder der Kochmulde so lange nachlaufen, bis diese
ausreichend abgekühlt sind.
Hinweis:
auf der Vorderseite des Backofens befindet sich ein
Sicherheitsschalter. Wird die Tür bei ausgeschaltetem
Backofen geöffnet, schaltet sich automatisch die
Innenbeleuchtung ein. Wird die Ofentür dagegen bei
eingeschaltetem Backofen geöffnet, werden das Gebläse und
das Heizelement automatisch abgeschaltet.
SONDERZUBEHÖR
BEZÜGLICH DES GEBRAUCHS DES BACKOFENS WIRD AUF DIE SEPARATE BESCHREIBUNG DER
ELEKTRONIKUHR VERWIESEN.
ÜBERSICHT BETRIEBSARTEN DES BACKOFENS
Funktionssymbol
Betriebsart
Voreingestellte
Temperaturen/
Energiestufen
Beschreibung der Betriebsarten
(siehe detaillierte Angaben in der
Bedienungsanleitung)
0
BACKOFEN
AUSGESCHALTET
--
INNENBELEUCHTUNG
- Einschalten der Backofen-Innenbeleuchtung.
MLTF
(Warmhaltefunktion)
35°C Konstante Temperatur von 35°C oder 60°C.
OBER- UND
UNTERHITZE
200°C Zum Garen auf einer Ebene. Vorheizen.
BACKWAREN
(Ober-
Unterhitze + Gebläse)
175°C
Zum Backen auf zwei unterschiedlichen
Ebenen mit gleicher Temperatur.
GEBLÄSE
160°C
Zum Garen auf mehreren Ebenen mit
gleicher Temperatur.
GEBLÄSE +
UNTERHITZE
160°C
Ideal für: hohe Obsttorten, gefülltes
Gemüse, Aufläufe, Geflügel.
GRILL
3 Zum Grillen kleiner Fleischstücke, Toaste, u.s.w.
TURBOGRILL
(Grill + Gebläse)
3 Zum Grillen großer Fleischstücke.
PROGRAMM
P1 Zum Backen von Pizza, Brot, Fladenbrot.
SCHNELLAUFHEIZUNG
200°C Für ein rasches Vorheizen des Backofens.
Untere
Obere
Rost
Fettpfanne
Backblech
Fettfilter
Ausziehbare Bleche
BETRIEBSARTENÜBERSICHT DER KOCHMULDE
Funktions-
symbol
Betriebsart
Beschreibung der Betriebsarten
(siehe detaillierte Angaben in der Bedienungsanleitung)
WARMHALTEN DER
SPEISEN
Konstante Temperatur von 60°C.
ZWEIKREISKOCHZONE
Sie vergrößert die Kochzone durch Einschaltung des zweiten Teils der ovalen
oder rechteckigen Platten.
ANKOCHAUTOMATIK Für ein schnelles Erhitzen der Kochzone.
TURBOSTUFE Schnelles Sieden von Wasser.
SCHMELZSTUFE Konstante Temperatur von 35°C.
1-10 ENERGIESTUFEN -
EINSCHALTEN DES BACKOFENS
Wird der Backofen zum ersten Mal an die Stromversorgung angeschlossen oder aber nach einem
Stromausfall,
zeigt das Display an.
Um den Backofen einzuschalten:
Drehen Sie
den Bedienknopf 1
auf 0.
Drücken Sie die
Taste 2
. Das Display zeigt nun an --:--.
1. Funktionswahlschalter: dient zur Anwahl der gewünschten Betriebsart des Backofens.
2. Wahl- und Bestätigungstaste der verschiedenen Betriebsarten (einzeln drücken).
3. Wahlschalter zum Eingeben von: Uhrzeit, Garzeit, Garzeitende, Temperaturen, Energiestufen und Garzeiten
(Funktion
P
).
4. Bedienknopf Kochzone, vorne links*
0 1 ... 10
5. Bedienknopf Kochzone, hinten links*
0 1 ... 10
6. Bedienknopf Kochzone hinten rechts*
0 1 ... 10
>>
7. Bedienknopf Kochzone, vorne rechts*
0 1 ... 10
>>
*)
Die Bedienknöpfe der Kochmulde sind nicht vertauschbar. Nach Reinigung oder einem Wartungseingriff müssen sie wieder in ihre
Originalsitzen eingesetzt werden.
7
6
5
2
3
4
1
