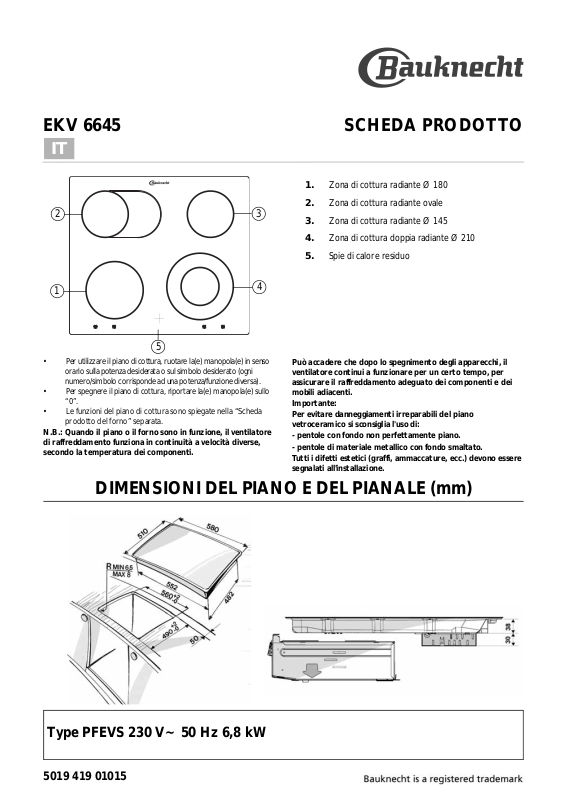

EKV 6645 SCHEDA PRODOTTO

1. Zona di cottura radiante Ø 180

2. Zona di cottura radiante ovale

3. Zona di cottura radiante Ø 145

4. Zona di cottura doppia radiante Ø 210

5. Spie di calore residuo

• Per utilizzare il piano di cottura, ruotare la(e) manopola(e) in senso orario sulla potenza desiderata o sul simbolo desiderato (ogni numero/simbolo corrisponde ad una potenza/funzione diversa).

• Per spegnere il piano di cottura, riportare la(e) manopola(e) sul lo “0”.

• Le funzioni del piano di cottura sono spiegate nella “Scheda prodotto del forno” separata.

N.B.: Quando il piano o il forno sono in funzione, il ventilatore di raffreddamento funziona in continuità a velocità diverse, secondo la temperatura dei componenti.

DIMENSIONI DEL PIANO E DEL PIANALE (mm)

Può accadere che dopo lo spegnimento degli apparecchi, il ventilatore continui a funzionare per un certo tempo, per assicurare il raffreddamento adeguato dei componenti e dei mobili adiacenti.

Importante: Per evitare danneggiamenti irreparabili del piano

vetroceramico si sconsiglia l'uso di:

- pentole con fondo non perfettamente piano.

- pentole di materiale metallico con fondo smaltato. Tutti i difetti estetici (graffi, ammaccat ure, ecc. ) devono esser e segnalati all'installazione.

Type PFEVS 230 V~ 50 Hz 6,8 kW

5019 419 01015

Montaggio

A) Se il piano di lavoro è in legno, utilizzare le

apposite staffe, mollette e viti fornite a corredo.

• Posizionare le 4 mollette (A), se non già presenti, sulla cornice del piano cottura, nelle apposite sedi, vedere Fig. 1.

• Misurare il centro dei lati verticali del cut-out come da Fig. 2.

• Posizionare il centro delle staffe (C) sul centro del lato individuato precedentemente.

• Il lato superiore delle staffe deve essere allineato con la superficie del piano di lavoro.

• Fissare avvitando le 4 viti (B) in dotazione nei fori predisposti.

• Inserire il piano cottura nel foro predisposto facendo in modo che le mollette (A) si blocchino negli appositi riscontri delle staffe (C Fig. 4 e 5).

Fig. 1

Fig. 3

Fig. 4

Fig. 2

B) Se il piano di lavoro è di marmo o altri

materiali (materiali plastici, ceramica, pietra, ecc.), il piano di cottura deve essere fissato con

staffe codice 4819 310 18528. (da ordinare al Servizio Assistenza Tecnica se non presenti in fornitura).

• Fissare il piano di cottura nel pianale.

• Utilizzare le staffe (C) posizionandole come

indicato in figura, in funzione dello spessore del piano di lavoro.

• Fissare le viti (E) nei fori (D).

Fig. 5

Piano min. 20

Piano max. 50
