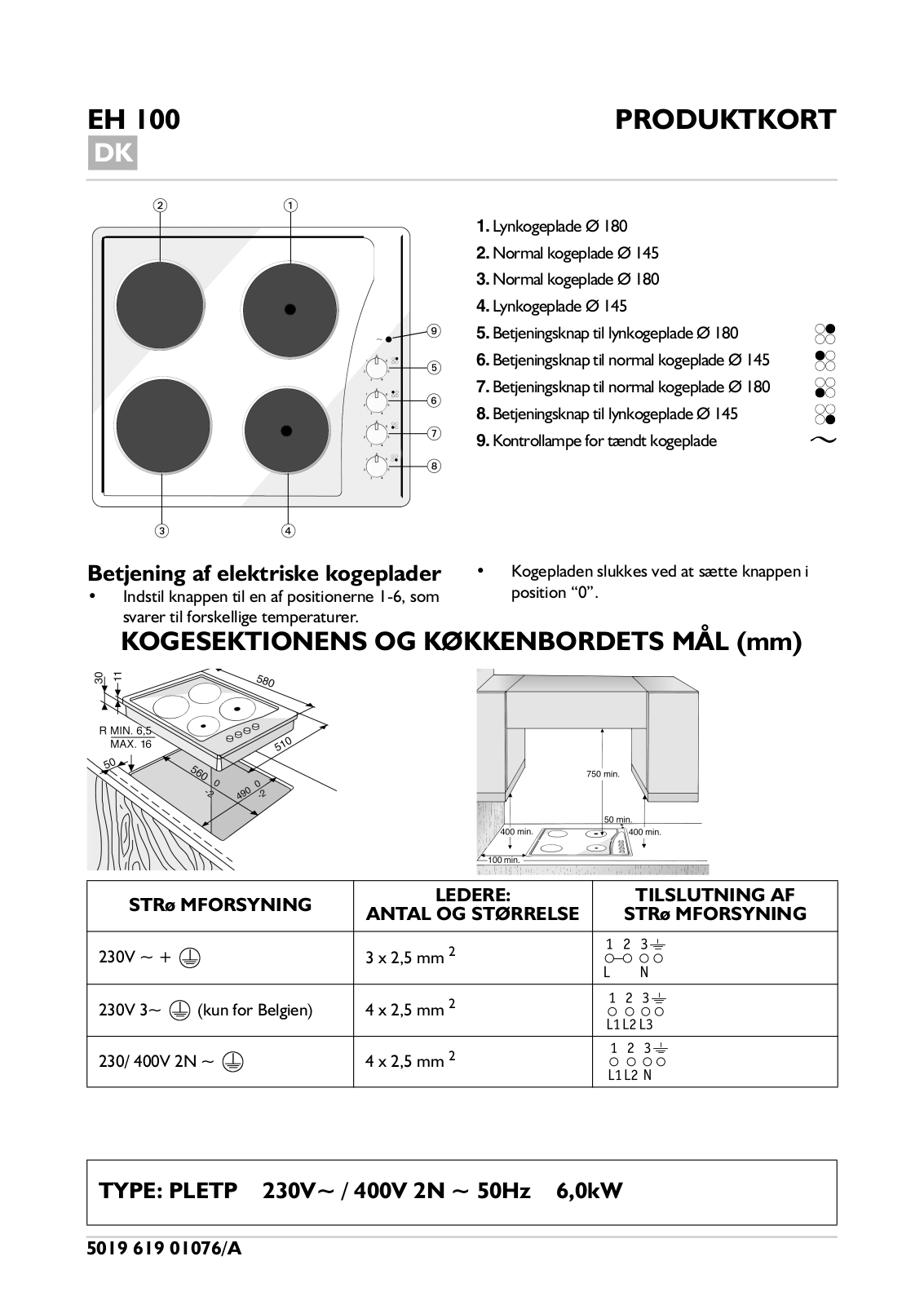

Whirlpool EH 100 W INSTRUCTION FOR USE [da]

EH 100 PRODUKTKORT

DK

1. Lynkogeplade Ø 180

2. Normal kogeplade Ø 145

3. Normal kogeplade Ø 180

4. Lynkogeplade Ø 145

5. Betjeningsknap til lynkogeplade Ø 180

6. Betjeningsknap til normal kogeplade Ø 145

7. Betjeningsknap til normal kogeplade Ø 180

8. Betjeningsknap til lynkogeplade Ø 145

9. Kontrollampe for tændt kogeplade

Betjening af elektriske kogeplader

• Indstil knappen til en af positionerne 1-6, som
svarer til forskellige temperaturer.

• Kogepladen slukkes ved at sætte knappen i
position “0”.

KOGESEKTIONENS OG KØKKENBORDETS MÅL (mm)

STRø MFORSYNING

230V ~ +

230V 3~ (kun for Belgien)

230/ 400V 2N ~

LEDERE:

ANTAL OG STØRRELSE

3 x 2,5 mm

4 x 2,5 mm

4 x 2,5 mm

2

2

2

TILSLUTNING AF

STRø MFORSYNING

TYPE: PLETP 230V~ / 400V 2N ~ 50Hz 6,0kW

5019 619 01076/A
