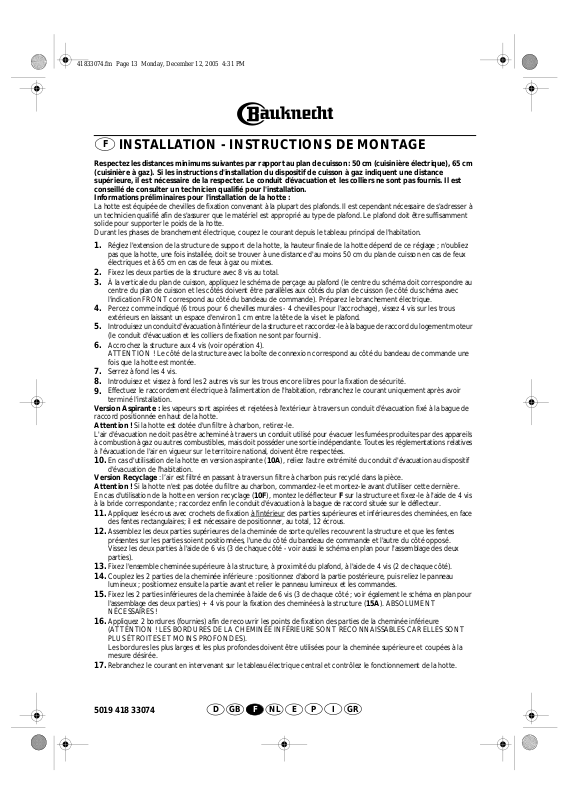

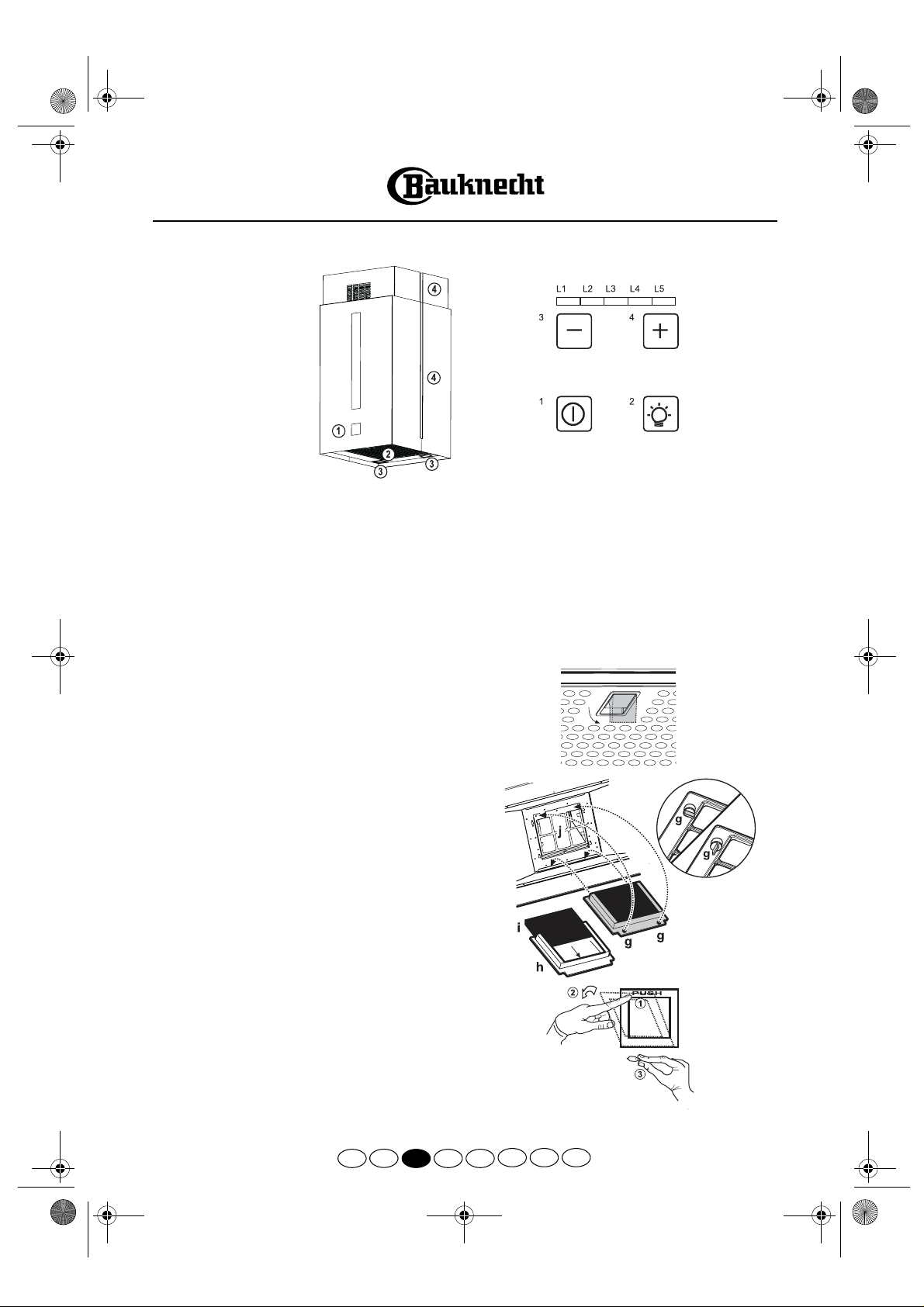

F INSTALLATION - INSTRUCTIONS DE MONTAGE

Respectez les distances minimums suivantes par rapport au plan de cuisson : 50 cm (cuisinière électrique), 65 cm (cuisinière à gaz). Si les instructions d'installation du dispositif de cuisson à gaz indiquent une distance supérieure, il est nécessaire de la respecter. Le conduit d'évacuation et les colliers ne sont pas fournis. Il est conseillé de consulter un technicien qualifié pour l'installation.

Informations préliminaires pour l'installation de la hotte :

La hotte est équipée de chevilles de fixation convenant à la plupart des plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de plafond. Le plafond doit être suffisamment solide pour supporter le poids de la hotte.

Durant les phases de branchement électrique, coupez le courant depuis le tableau principal de l'habitation.

1.Réglez l'extension de la structure de support de la hotte, la hauteur finale de la hotte dépend de ce réglage ; n'oubliez pas que la hotte, une fois installée, doit se trouver à une distance d'au moins 50 cm du plan de cuisson en cas de feux électriques et à 65 cm en cas de feux à gaz ou mixtes.

2.Fixez les deux parties de la structure avec 8 vis au total.

3.À la verticale du plan de cuisson, appliquez le schéma de perçage au plafond (le centre du schéma doit correspondre au centre du plan de cuisson et les côtés doivent être parallèles aux côtés du plan de cuisson (le côté du schéma avec l'indication FRONT correspond au côté du bandeau de commande). Préparez le branchement électrique.

4.Percez comme indiqué (6 trous pour 6 chevilles murales - 4 chevilles pour l'accrochage), vissez 4 vis sur les trous extérieurs en laissant un espace d'environ 1 cm entre la tête de la vis et le plafond.

5.Introduisez un conduit d'évacuation à l'intérieur de la structure et raccordez-le à la bague de raccord du logement moteur (le conduit d'évacuation et les colliers de fixation ne sont par fournis).

6.Accrochez la structure aux 4 vis (voir opération 4).

ATTENTION ! Le côté de la structure avec la boîte de connexion correspond au côté du bandeau de commande une fois que la hotte est montée.

7.Serrez à fond les 4 vis.

8.Introduisez et vissez à fond les 2 autres vis sur les trous encore libres pour la fixation de sécurité.

9.Effectuez le raccordement électrique à l'alimentation de l'habitation, rebranchez le courant uniquement après avoir

terminé l'installation.

Version Aspirante : les vapeurs sont aspirées et rejetées à l'extérieur à travers un conduit d'évacuation fixé à la bague de raccord positionnée en haut de la hotte.

Attention ! Si la hotte est dotée d'un filtre à charbon, retirez-le.

L'air d'évacuation ne doit pas être acheminé à travers un conduit utilisé pour évacuer les fumées produites par des appareils

àcombustion à gaz ou autres combustibles, mais doit posséder une sortie indépendante. Toutes les réglementations relatives

àl'évacuation de l'air en vigueur sur le territoire national, doivent être respectées.

10.En cas d'utilisation de la hotte en version aspirante (10A), reliez l'autre extrémité du conduit d'évacuation au dispositif d'évacuation de l'habitation.

Version Recyclage : l’air est filtré en passant à travers un filtre à charbon puis recyclé dans la pièce.

Attention ! Si la hotte n'est pas dotée du filtre au charbon, commandez-le et montez-le avant d'utiliser cette dernière. En cas d'utilisation de la hotte en version recyclage (10F), montez le déflecteur F sur la structure et fixez-le à l'aide de 4 vis à la bride correspondante ; raccordez enfin le conduit d'évacuation à la bague de raccord située sur le déflecteur.

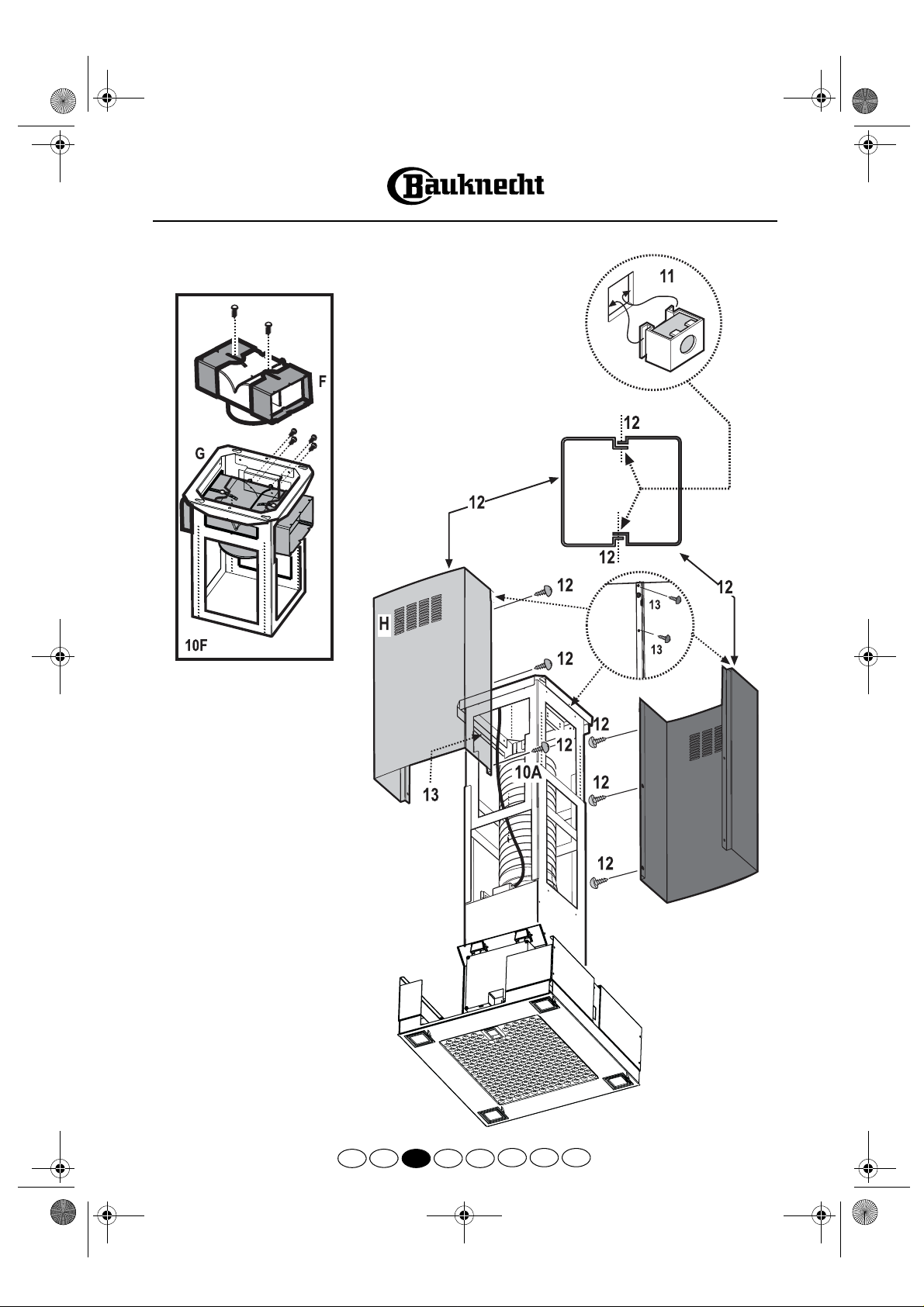

11.Appliquez les écrous avec crochets de fixation à l'intérieur des parties supérieures et inférieures des cheminées, en face des fentes rectangulaires; il est nécessaire de positionner, au total, 12 écrous.

12.Assemblez les deux parties supérieures de la cheminée de sorte qu'elles recouvrent la structure et que les fentes présentes sur les parties soient positionnées, l'une du côté du bandeau de commande et l'autre du côté opposé. Vissez les deux parties à l'aide de 6 vis (3 de chaque côté - voir aussi le schéma en plan pour l'assemblage des deux parties).

13.Fixez l'ensemble cheminée supérieure à la structure, à proximité du plafond, à l'aide de 4 vis (2 de chaque côté).

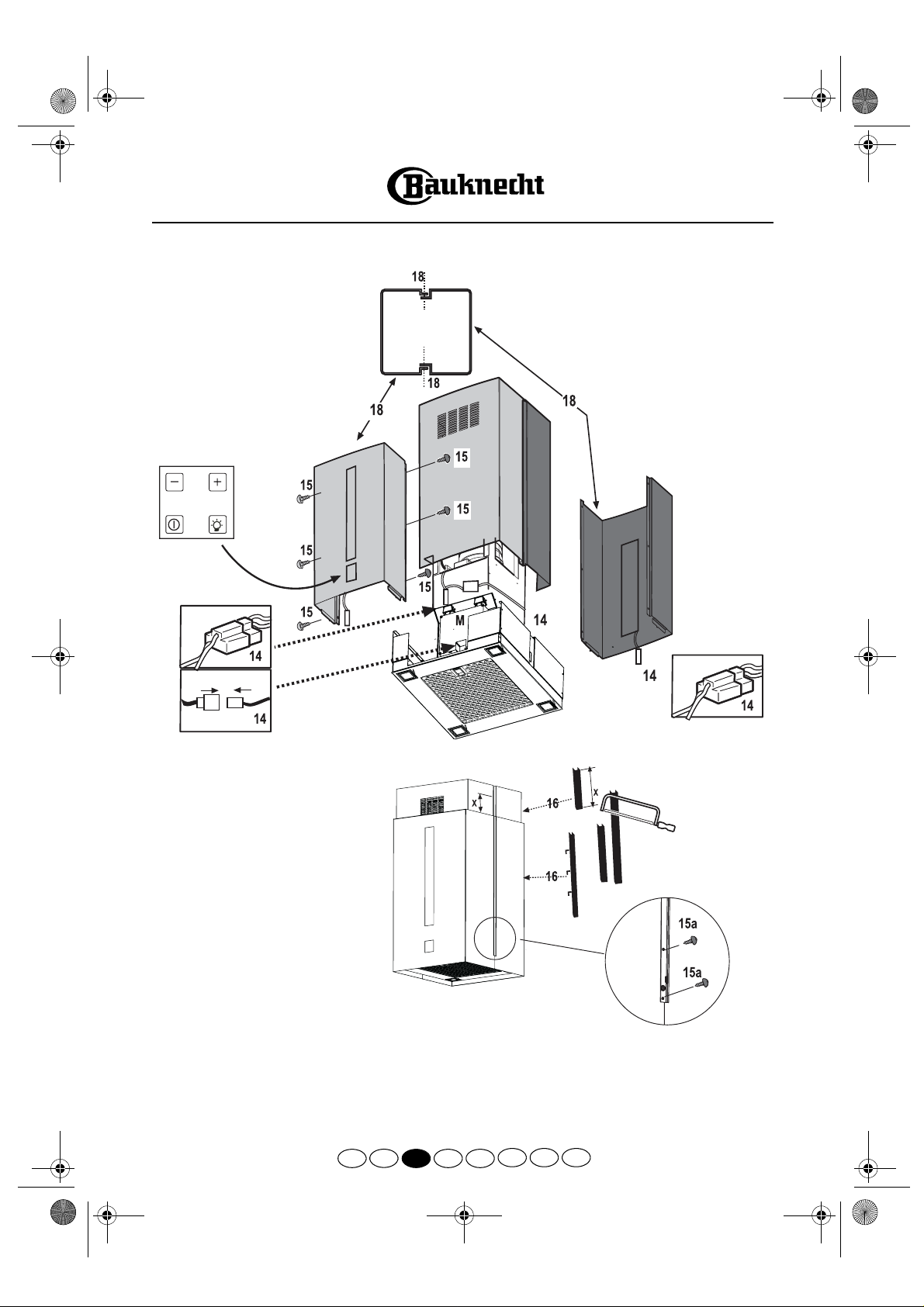

14.Couplez les 2 parties de la cheminée inférieure : positionnez d'abord la partie postérieure, puis reliez le panneau lumineux ; positionnez ensuite la partie avant et relier le panneau lumineux et les commandes.

15.Fixez les 2 parties inférieures de la cheminée à l'aide de 6 vis (3 de chaque côté ; voir également le schéma en plan pour l'assemblage des deux parties) + 4 vis pour la fixation des cheminées à la structure (15A). ABSOLUMENT NÉCESSAIRES !

16.Appliquez 2 bordures (fournies) afin de recouvrir les points de fixation des parties de la cheminée inférieure (ATTENTION ! LES BORDURES DE LA CHEMINÉE INFÉRIEURE SONT RECONNAISSABLES CAR ELLES SONT PLUS ÉTROITES ET MOINS PROFONDES).

Les bordures les plus larges et les plus profondes doivent être utilisées pour la cheminée supérieure et coupées à la mesure désirée.

17.Rebranchez le courant en intervenant sur le tableau électrique central et contrôlez le fonctionnement de la hotte.
