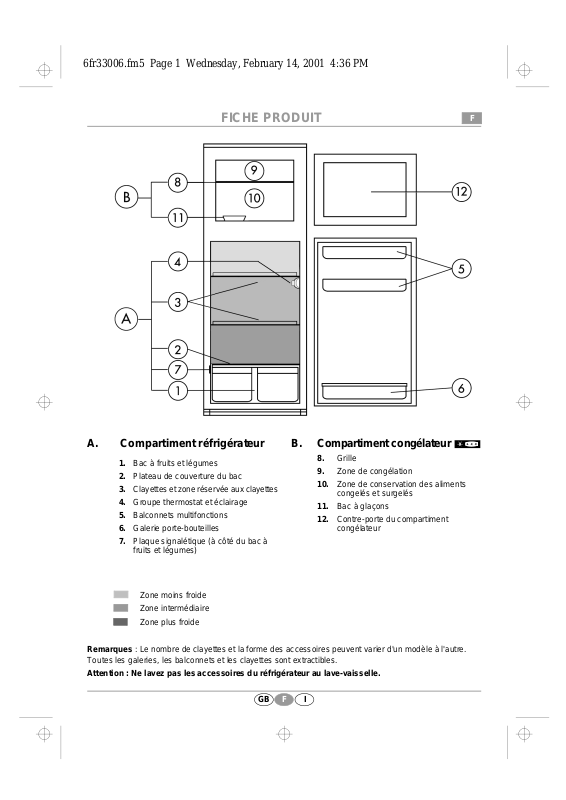

FICHE PRODUIT

F

A.Compartiment réfrigérateur

1.Bac à fruits et légumes

2.Plateau de couverture du bac

3.Clayettes et zone réservée aux clayettes

4.Groupe thermostat et éclairage

5.Balconnets multifonctions

6.Galerie porte-bouteilles

7.Plaque signalétique (à côté du bac à fruits et légumes)

Zone moins froide

Zone intermédiaire

Zone plus froide

B.Compartiment congélateur

8.Grille

9.Zone de congélation

10.Zone de conservation des aliments congelés et surgelés

11.Bac à glaçons

12.Contre-porte du compartiment congélateur

Remarques : Le nombre de clayettes et la forme des accessoires peuvent varier d'un modèle à l'autre. Toutes les galeries, les balconnets et les clayettes sont extractibles.

Attention : Ne lavez pas les accessoires du réfrigérateur au lave-vaisselle.

GB F I

6fr33006.fm5 Page 2 Wednesday, February 14, 2001 4:36 PM

Commandes de ré glage du compartiment ré frigé rateur

A.Came du bouton d'éclairage

B.Repère pour le réglage du thermostat

C.Bouton du thermostat

D.Ampoule (15 W maxi)

Thermostat sur 1/MIN : refroidissement modé ré .

Thermostat sur 2-3/MED : refroidissement moyen.

Thermostat sur	7/MAX :	refroidissement maximum.
Thermostat sur	z :	arrê t du refroidissement et de l'éclairage.

Nous conseillons de ré gler le thermostat sur la position 2-3/MED.

Remarque : La température ambiante, la fréquence d'ouverture de la porte et la position de l'appareil peuvent influer sur la température intérieure du réfrigérateur. Les positions du thermostat doivent varier en fonction de ces facteurs.

Comment remplacer l'ampoule

Dévissez dans le sens inverse des aiguilles d'une montre, comme le montre la figure.
