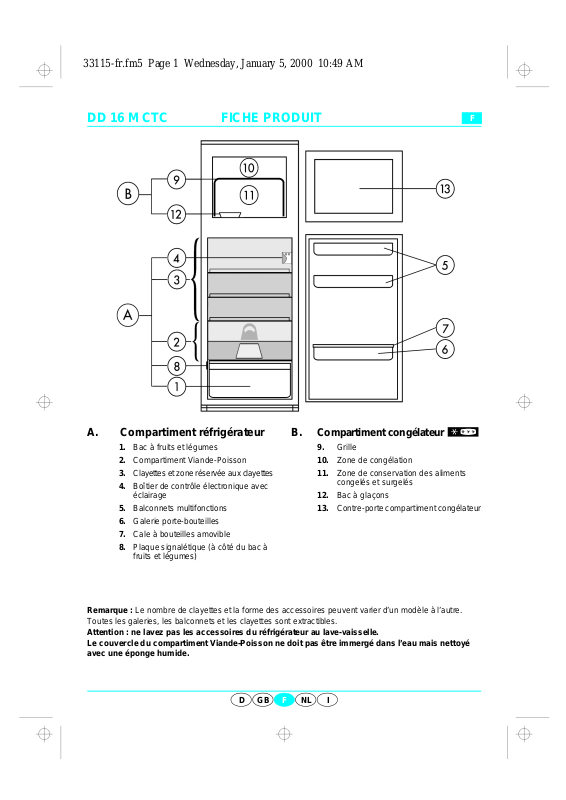

DD 16 M CTC FICHE PRODUIT

A. Compartiment réfrigérateur

1. Bac à fruits et légumes

2. Compartiment Viande-Poisson

3. Clayettes et zone réservée aux clayettes

4. Boîtier de contrôle électronique avec

éclairage

5. Balconnets multifonctions

6. Galerie porte-bouteilles

7. Cale à bouteilles amovible

8. Plaque signalétique (à côté du bac à

fruits et légumes)

Remarque : Le nombre de clayettes et la forme des accessoires peuvent varier d’un modèle à l’autre. Toutes les galeries, les balconnets et les clayettes sont extractibles.

Attention : ne lavez pas les accessoires du réfrigérateur au lave-vaisselle. Le couvercle du compartiment Viande-Poisson ne doit pas être immergé dans l’eau mais nettoyé

avec une éponge humide.

GBD INLF

Compartiment congélateur

9. Grille

10. Zone de congélation

11. Zone de conservation des aliments

congelés et surgelés

12. Bac à glaçons

13. Contre-porte compartiment congélateur

33115-fr.fm5 Page 2 Wednesday, January 5, 2000 10:49 AM

DD 16 M CTC

Commandes de réglage du compartiment réfrigérateur

A. Touches de sélection de la température du compartiment réfrigérateur (+/-) B. Affichages indiquant la température sélectionnée en °C C. Touche de mise en marche/arrêt du compartiment réfrigérateur D. Touche d’exclusion de la fonction compartiment “Viande et Poisson” E. Touche de retrait du capot de l’ampoule F. Capot de l’ampoule G. Ampoule (max 25 W)

Pour assurer des performances optimales, la température doit être comprise entre +16°C et +32°C Pour un fonctionnement à une température ambiante supérieure à 32°C, nous conseillons de programmer

le réglage sur des valeurs de 6 ou 7°C. Remarque : La température ambiante, la fréquence d’ouverture de la porte et la position de l’appareil

peuvent influer sur la température intérieure du réfrigérateur, et par conséquent sur celle du compartiment Viande-Poisson; il est donc recommandé de modifier le réglage de la température en fonction de ces facteurs.

Retrait du capot de l’ampoule

1 - Tenez le capot comme le montre la figure et appu yez sur la touche E. 2 - Poussez le capot (F) vers la paroi arrière du réfrigérateur. 3 - Dévissez l’ampoule et remplacez-la par une neuve (max 25 Watt).

5019 100 33115
