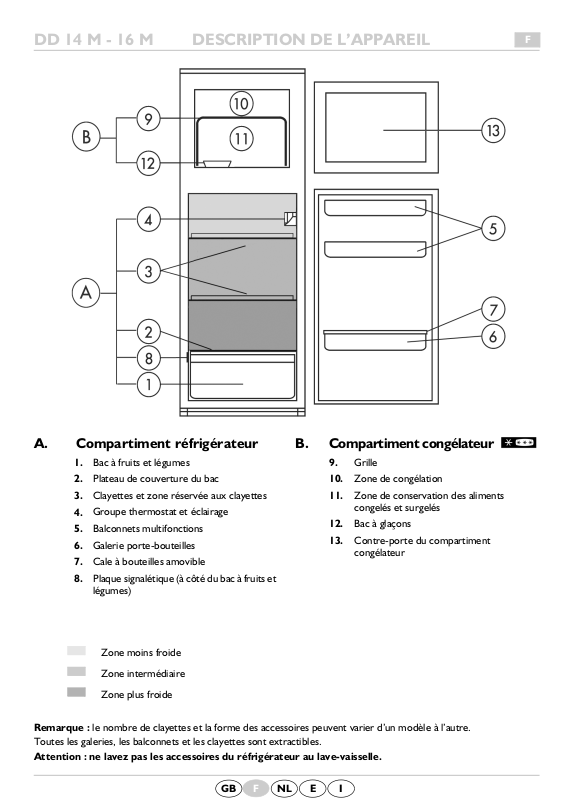

DD 14 M - 16 M DESCRIPTION DE L’APPAREIL
F
A. Compartiment réfrigérateur
Bac à fruits et légumes
1.
Plateau de couverture du bac
2.
Clayettes et zone réservée aux clayettes
3.
Groupe thermostat et éclairage
4.
Balconnets multifonctions
5.
Galerie porte-bouteilles
6.
Cale à bouteilles amovible
7.
Plaque signalétique (à côté du bac à fruits et
8.
légumes)
Zone moins froide
Zone intermédiaire
Zone plus froide
Remarque :
Toutes les galeries, les balconnets et les clayettes sont extractibles.
Attention : ne lavez pas les accessoires du réfrigérateur au lave-vaisselle.
le nombre de clayettes et la forme des accessoires peuvent varier d’un modèle à l’autre.
B. Compartiment congélateur
Grille
9.
Zone de congélation
10.
Zone de conservation des aliments
11.
congelés et surgelés
Bac à glaçons
12.
Contre-porte du compartiment
13.
congélateur
F
NLGB
E I
DD 14 M - 16 M
Ce réfrigérateur/congélateur est mis en marche au moyen du groupe thermostat qui se trouve à l’intérieur du
compartiment réfrigérateur. Le réglage de la température des compartiments réfrigérateur et congélateur s’effectue
avec ce même thermostat.
Commandes de réglage du compartiment réfrigérateur/congélateur
Bouton du thermostat
A.
Bouton de l’éclairage
B.
Repère pour le réglage du thermostat
D.
Ampoule (15 W maxi)
E.
Thermostat sur
Thermostat sur
Thermostat sur
Thermostat sur
Nous conseillons de régler le thermostat sur la position 3-5/MED (intermédiaire).
Lors de l’introduction des aliments à congeler, tourner le bouton du thermostat d’une demi-position vers des valeurs
inférieures (exemple : de 4 à 3,5).
La congélation dure 24 heures: remettre le bouton du thermostat sur la position sur laquelle il se trouvait avant la
congélation (exemple : de 3,5 à 4).
Le réfrigérateur peut fonctionner à une température ambiante comprise entre +10°C et +38°C. Ses performances
sont optimales à des températures comprises entre +16°C et +38°C.
Remarque :
sur la température intérieure du réfrigérateur. Les positions du thermostat doivent varier en fonction de ces facteurs.
1/MIN: refroidissement modéré.
3-5/MED: refroidissement moyen.
7/MAX: refroidissement maximum.
z
: arrêt du refroidissement et de éclairage.
la température ambiante, la fréquence d’ouverture de la porte et la position de l’appareil peuvent influer
Comment remplacer l’ampoule
Dévissez dans le sens inverse des aiguilles d’une montre, comme illustré par la figure.
5019 608 01003
