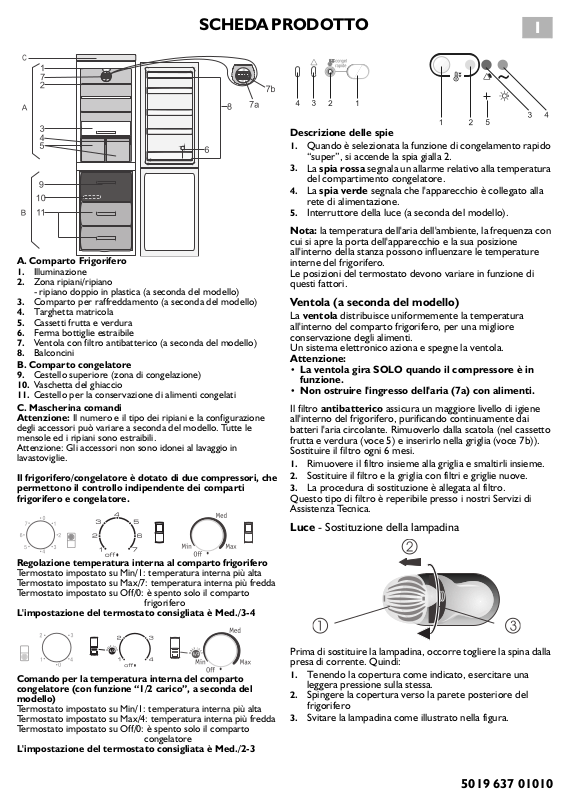

SCHEDA PRODOTTO
A. Comparto Frigorifero
Illuminazione
1.
Zona ripiani/ripiano
2.
- ripiano doppio in plastica (a seconda del modello)
Comparto per raffreddamento (a seconda del modello)
3.
Targhetta matricola
4.
Cassetti frutta e verdura
5.
Ferma bottiglie estraibile
6.
Ventola con filtro antibatterico (a seconda del modello)
7.
Balconcini
8.
B. Comparto congelatore
Cestello superiore (zona di congelazione)
9.
Vaschetta del ghiaccio
10.
Cestello per la conservazione di alimenti congelati
11.
C. Mascherina comandi
Attenzione:
degli accessori può variare a seconda del modello. Tutte le
mensole ed i ripiani sono estraibili.
Attenzione: Gli accessori non sono idonei al lavaggio in
lavastoviglie.
Il frigorifero/congelatore è dotato di due compressori, che
permettono il controllo indipendente dei comparti
frigorifero e congelatore
Il numero e il tipo dei ripiani e la configurazione
.
I
Descrizione delle spie
1.
Quando è selezionata la funzione di congelamento rapido
“super”, si accende la spia gialla 2.
3.
spia rossa
La
segnala un allarme relativo alla temperatura
del compartimento congelatore.
4.
spia verde
La
segnala che l'apparecchio è collegato alla
rete di alimentazione.
5.
Interruttore della luce (a seconda del modello).
Nota:
la temperatura dell'aria dell'ambiente, la frequenza con
cui si apre la porta dell'apparecchio e la sua posizione
all'interno della stanza possono influenzare le temperature
interne del frigorifero.
Le posizioni del termostato devono variare in funzione di
questi fattori.
Ventola (a seconda del modello)
ventola
La
all'interno del comparto frigorifero, per una migliore
conservazione degli alimenti.
Un sistema elettronico aziona e spegne la ventola.
Attenzione:
•
La ventola gira SOLO quando il compressore è in
funzione.
•
Non ostruire l'ingresso dell'aria (7a) con alimenti.
Il filtro
all'interno del frigorifero, purificando continuamente dai
batteri l'aria circolante. Rimuoverlo dalla scatola (nel cassetto
frutta e verdura (voce 5) e inserirlo nella griglia (voce 7b)).
Sostituire il filtro ogni 6 mesi.
1.
2.
3.
Questo tipo di filtro è reperibile presso i nostri Servizi di
Assistenza Tecnica.
Luce
distribuisce uniformemente la temperatura
antibatterico
assicura un maggiore livello di igiene
Rimuovere il filtro insieme alla griglia e smaltirli insieme.
Sostituire il filtro e la griglia con filtri e griglie nuove.
La procedura di sostituzione è allegata al filtro.
- Sostituzione della lampadina
Regolazione temperatura interna al comparto frigorifero
Termostato impostato su Min/1: temperatura interna più alta
Termostato impostato su Max/7: temperatura interna più fredda
Termostato impostato su Off/0: è spento solo il comparto
frigorifero
L'impostazione del termostato consigliata è Med./3-4
Comando per la temperatura interna del comparto
congelatore (con funzione “1/2 carico”, a seconda del
modello)
Termostato impostato su Min/1: temperatura interna più alta
Termostato impostato su Max/4: temperatura interna più fredda
Termostato impostato su Off/0: è spento solo il comparto
congelatore
L'impostazione del termostato consigliata è Med./2-3
Prima di sostituire la lampadina, occorre togliere la spina dalla
presa di corrente. Quindi:
1.
Tenendo la copertura come indicato, esercitare una
leggera pressione sulla stessa.
2.
Spingere la copertura verso la parete posteriore del
frigorifero
3.
Svitare la lampadina come illustrato nella figura.
5019 637 01010
