Whirlpool CB 60 PL E-2CP Product manual
CB 60 PL E-2CP FICHE PRODUIT
F

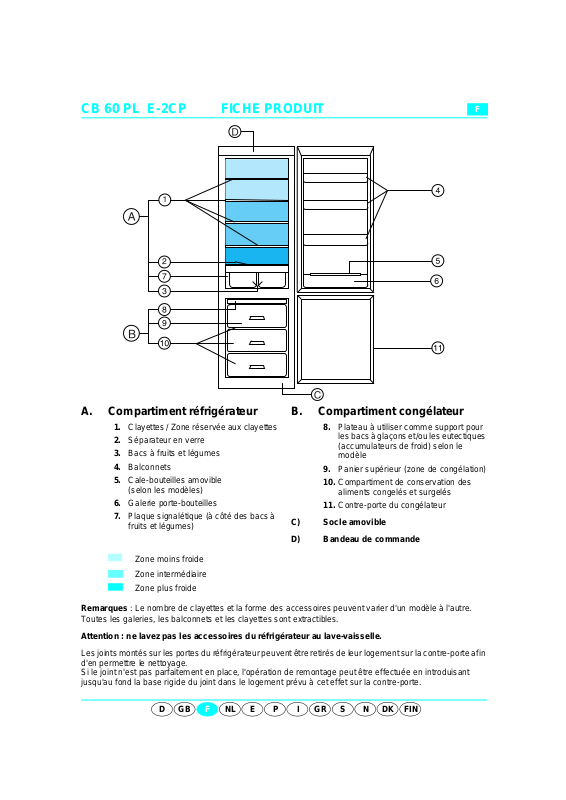

A. Compartiment réfrigérateur
Clayettes / Zone réservée aux clayettes
1.
Séparateur en verre
2.
Bacs à fruits et légumes
3.
Balconnets
4.
Cale-bouteilles amovible
5.
(selon les modèles)
Galerie porte-bouteilles
6.
Plaque signalétique (à côté des bacs à
7.
fruits et légumes)
Zone moins froide
Zone intermédiaire
Zone plus froide
Remarques
Toutes les galeries, les balconnets et les clayettes sont extractibles.
Attention : ne lavez pas les accessoires du réfrigérateur au lave-vaisselle.
Les joints montés sur les portes du réfrigérateur peuvent être retirés de leur logement sur la contre-porte afin
d'en permettre le nettoyage.
Si le joint n'est pas parfaitement en place, l'opération de remontage peut être effectuée en introduisant
jusqu'au fond la base rigide du joint dans le logement prévu à cet effet sur la contre-porte.
: Le nombre de clayettes et la forme des accessoires peuvent varier d'un modèle à l'autre.
B. Compartiment congélateur
Plateau à utiliser comme support pour
8.
les bacs à glaçons et/ou les eutectiques
(accumulateurs de froid) selon le
modèle
Panier supérieur (zone de congélation)
9.
Compartiment de conservation des
10.
aliments congelés et surgelés
Contre-porte du congélateur
11.
C) Socle amovible
D) Bandeau de commande
GB
F
D INL E P GR
S N FIN
DK
CB 60 PL E-2CP
F
BANDEAU DE COMMANDE
Bouton de réglage du compartiment
1.
réfrigérateur avec position ARRET de
ce même compartiment.
La touche de la fonction “Supercool” du
2.
compartiment réfrigérateur déclenche
le voyant jaune (3).
3. Voyant vert
compartiment réfrigérateur fonctionne.
Voyant jaune
“Supercool” est enclenchée.
Bouton de réglage de compartiment
4.
congélateur avec position ARRET de
ce même compartiment.
Position “Eco” pour la congélation de
5.
petites quantités.
: indique que le
: indique que la fonction
La touche avec fonction de congélation
6.
rapide déclenche le voyant jaune (7).
7. Voyant vert
compartiment congélateur fonctionne.
Voyant jaune
congélation rapide est enclenchée.
Poussoir de l'éclairage dans le
8.
compartiment réfrigérateur. Pour
couper l'éclairage, tirez le poussoir.
Important
uniquement lorsque le thermostat est
positionné sur ARRET et lorsque
poussoir est tiré.
9. Voyant rouge
température à l'intérieur du
congélateur.
: indique que le
: indique que la fonction
: L'appareil est éteint
d'alarme pour la
Cet appareil dispose de deux compresseurs, les réglages du compartiment
réfrigérateur et du congélateur sont donc indépendants.
Réglage de la température du réfrigérateur
Thermostat sur Min
Thermostat sur Max
Thermostat sur Arrêt
Nous conseillons de régler le thermostat sur la position “Med” (intermédiaire).
: température interne
:température interne
:arrêt du compartiment réfrigérateur uniquement.
moins froide
plus froide
Réglage de la température du congélateur
Thermostat sur ECO
Thermostat sur °C
Thermostat sur Arrêt
Nous conseillons de régler le thermostat sur la position ECO.
Remarque :
peuvent influer sur la température intérieure du réfrigérateur. Les positions du thermostat doivent varier en
fonction de ces facteurs.
La température ambiante, la fréquence d'ouverture de la porte et la position de l'appareil
: température interne
:température interne
:arrêt du compartiment congélateur et du compartiment réfrigérateur.
moins froide
plus froide
Comment remplacer l'ampoule :
Cet appareil est doté d'une ampoule spéciale ; pour la remplacer, ne dévissez pas mais tirez vers
l'intérieur de l'appareil.
5019 100 33117
FGBD INL E P GR
S N FIN
DK
