Whirlpool CB 310 PRODUCT SHEET
60801023F.fm Page 1 Monday, October 2, 2006 4:34 PM

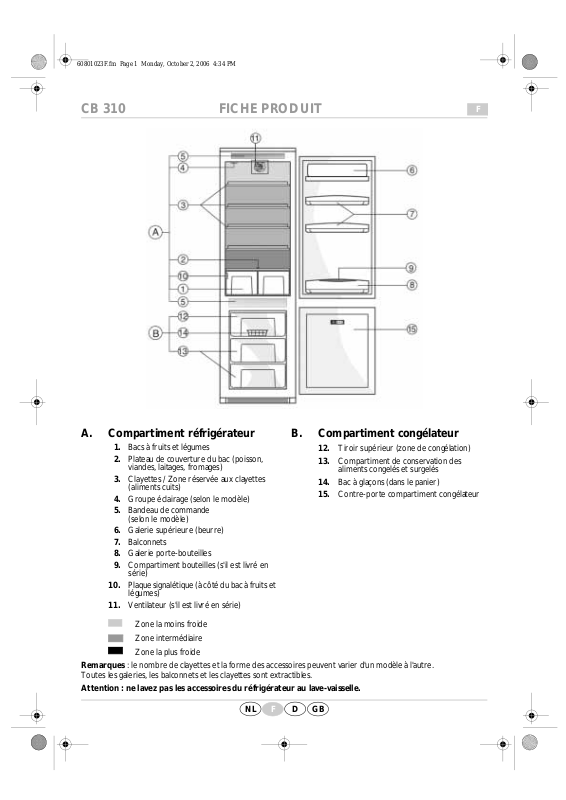

CB 310 FICHE PRODUIT
F
A. Compartiment réfrigérateur
Bacs à fruits et légumes
1.
Plateau de couverture du bac (poisson,
2.
viandes, laitages, fromages)
Clayettes / Zone réservée aux clayettes
3.
(aliments cuits)
Groupe éclairage (selon le modèle)
4.
Bandeau de commande
5.
(selon le modèle)
Galerie supérieure (beurre)
6.
Balconnets
7.
Galerie porte-bouteilles
8.
Compartiment bouteilles (s'il est livré en
9.
série)
Plaque signalétique (à côté du bac à fruits et
10.
légumes)
Ventilateur (s'il est livré en série)
11.
Zone la moins froide
Zone intermédiaire
Zone la plus froide
Remarques
Toutes les galeries, les balconnets et les clayettes sont extractibles.
Attention : ne lavez pas les accessoires du réfrigérateur au lave-vaisselle.
: le nombre de clayettes et la forme des accessoires peuvent varier d'un modèle à l'autre.
NL D
B. Compartiment congélateur
Tiroir supérieur (zone de congélation)
12.
Compartiment de conservation des
13.
aliments congelés et surgelés
Bac à glaçons (dans le panier)
14.
Contre-porte compartiment congélateur
15.
F
GB
60801023F.fm Page 2 Monday, October 2, 2006 4:34 PM
CB 310
BANDEAU DE COMMANDE
12
8
12 15 1413
3
Congélateur Réfrigérateur
Touche Marche-Arrêt
1.
Touche d'augmentation de la température du
2.
congélateur
Touche de diminution de la température du
3.
congélateur
Affichage de la température du congélateur
4.
Voyant jaune de la fonction Super charge
12.
Touche de la fonction Super charge
13.
Voyant rouge d'alarme
10.
Touche d'arrêt de l'alarme sonore
11.
BLOCAGE CLAVIER
Après avoir réglé la température du réfrigérateur et du congélateur, vous pouvez bloquer le clavier.
Appuyez sur les touches 13 et 15 simultanément pendant au moins 3 secondes. Un signal sonore indique que la fonction
est active. Le clavier est entièrement bloqué à l'exception de la touche 11 “réinitialisation alarme”. Pour débloquer le
clavier, appuyez à nouveau sur les touches 13 et 15 pendant au moins 3 secondes.
Remarque :
sur la température interne du réfrigérateur et du congélateur. Tenez compte de ces facteurs pour le réglage de la
température.
Quand la fonction “blocage clavier” est active, un signal sonore se déclenche dès qu’on appuie sur une touche.
L'afficheur de température du congélateur indique “CL” tant que la touche n'est pas relâchée.
Le clavier est entièrement bloqué à l'exception de la touche 11 “réinitialisation alarme”.
la température ambiante, la fréquence d'ouverture de la porte et la position de l'appareil peuvent influer
4567
91011
Touche Marche-Arrêt du réfrigérateur
5.
(fonction Vacances)
Voyant vert de la fonction Vacances
6.
Affichage de la température du réfrigérateur
7.
Touche d'augmentation de la température du
8.
réfrigérateur
Touche de diminution de la température du
9.
réfrigérateur
Voyant jaune de la fonction Party
14.
Touche de la fonction Party
15.
Remplacement de l’ampoule
1 - Desserrez la vis et enlevez le diffuseur.
2 - Si vous devez remplacer l'ampoule, n'oubliez pas que cet appareil est équipé d'une ampoule spéciale (25W MAX
à baïonnette, disponible uniquement auprès du Service après-vente); pour la remplacer,
vers l'intérieur du réfrigérateur (comme indiqué par la flèche)
5019 608 01023
NL D
F
GB
ne la dévissez pas
. Tirez
