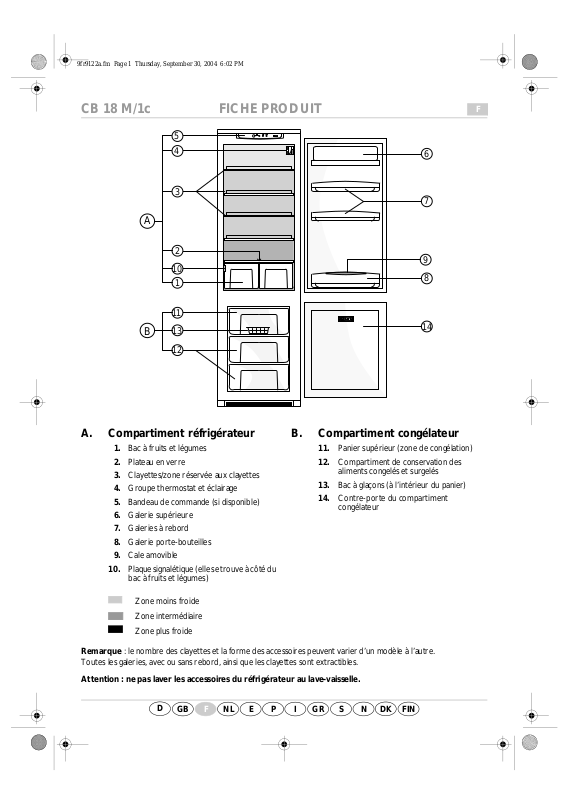

CB 18 M/1c FICHE PRODUIT

5 4

11 13

A. Compartiment réfrigérateur

1. Bac à fruits et légumes

2. Plateau en verre

3. Clayettes/zone réservée aux clayettes

4. Groupe thermostat et éclairage

5. Bandeau de commande (si disponible)

6. Galerie supérieure

7. Galeries à rebord

8. Galerie porte-bouteilles

9. Cale amovible

10. Plaque signalétique (elle se trouve à côté du

bac à fruits et légumes)

Zone moins froide Zone intermédiaire Zone plus froide

Remarque : le nombre des clayettes et la forme des accessoires peuvent varier d’un modèle à l’autre. Toutes les galeries, avec ou sans rebord, ainsi que les clayettes sont extractibles.

Attention : ne pas laver les accessoires du réfrigérateur au lave-vaisselle.

GB FDNL E P GRI

B. Compartiment congélateur

11. Panier supérieur (zone de congélation)

12. Compartiment de conservation des

aliments congelés et surgelés

13. Bac à glaçons (à l’intérieur du panier)

14. Contre-porte du compartiment

congélateur

S N FIN

9fr9122a.fm Page 2 Thursday, September 30, 2004 6:02 PM

CB 18 M/1c

Ce réfrigérateur/congélateur est mis en marche au moyen du groupe thermostat qui se trouve à l’intérieur du compartiment réfrigérateur. Le réglage de la température des compartiments réfrigérateur et congélateur s’effectue avec ce même thermostat.

Commandes de réglage du compartiment réfrigérateur/congélateur

A. Bouton du thermostat B. Poussoir de l’éclairage C. Capot de l’ampoule D. Repère de position du thermostat E. Ampoule (max. 15 W)

Thermostat surz : refroidissement et éclairage du compartiment réfrigérateur/congélateur éteints Thermostat sur 1 : refroidisseme nt modéré Thermostat sur 7 : refroidisseme nt intensif

Nous vous conseillons de régler le thermostat sur la position 3. Remarque : la température de l’air ambiant, la fréquence d’ouverture de la porte et l’emplacement de l’appareil

peuvent influer sur les températures à l’intérieur du réfrigérateur. Il faut donc varier la position du thermostat en fonction de ces facteurs.

Bandeau de commande du compartiment congélateur (si disponible)

Touche

congélation

La touche congélation doit être actionnée pour améliorer le processus de congélation. La congélation dure 24 heures. Désactivez la fonction congélation en appuyant sur la touche congélation.

D’autre part, en cas de température ambiante inférieure à 16°C, la fonction congélation (D) améliore la conservation des aliments.

Voyant jaune

(congélation

en marche)

Voyant rouge

(température du

congélateur insuffisante)

Voyant vert

(réfrigérateur et

congélateur en marche)

Retrait du capot de l’ampoule

1 - Tenir le capot comme indiqué sur la figure et appuyer. 2 - Pousser le capot vers la paroi arrière du réfrigérateur.

4619 997 79122/A

GB FDNL E P GRI

S N FIN
