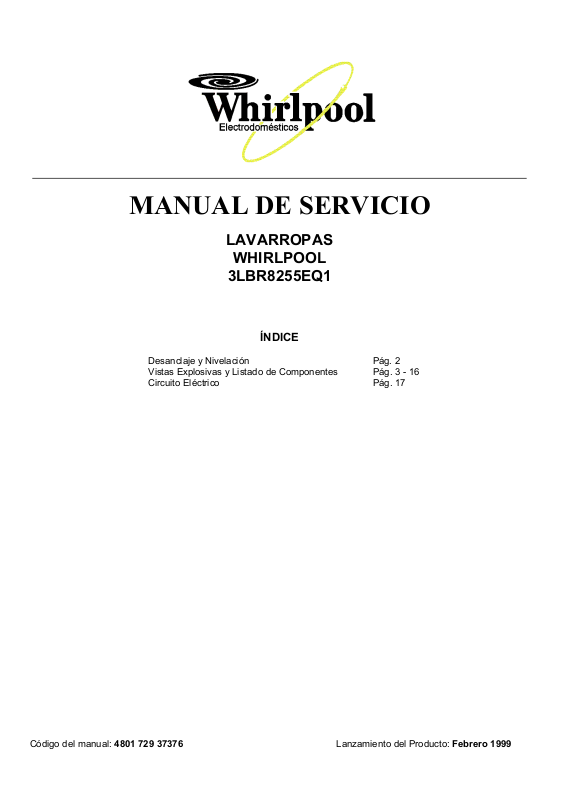

MANUAL DE SERVICIO
LAVARROPAS
WHIRLPOOL
3LBR8255EQ1
ÍNDICE

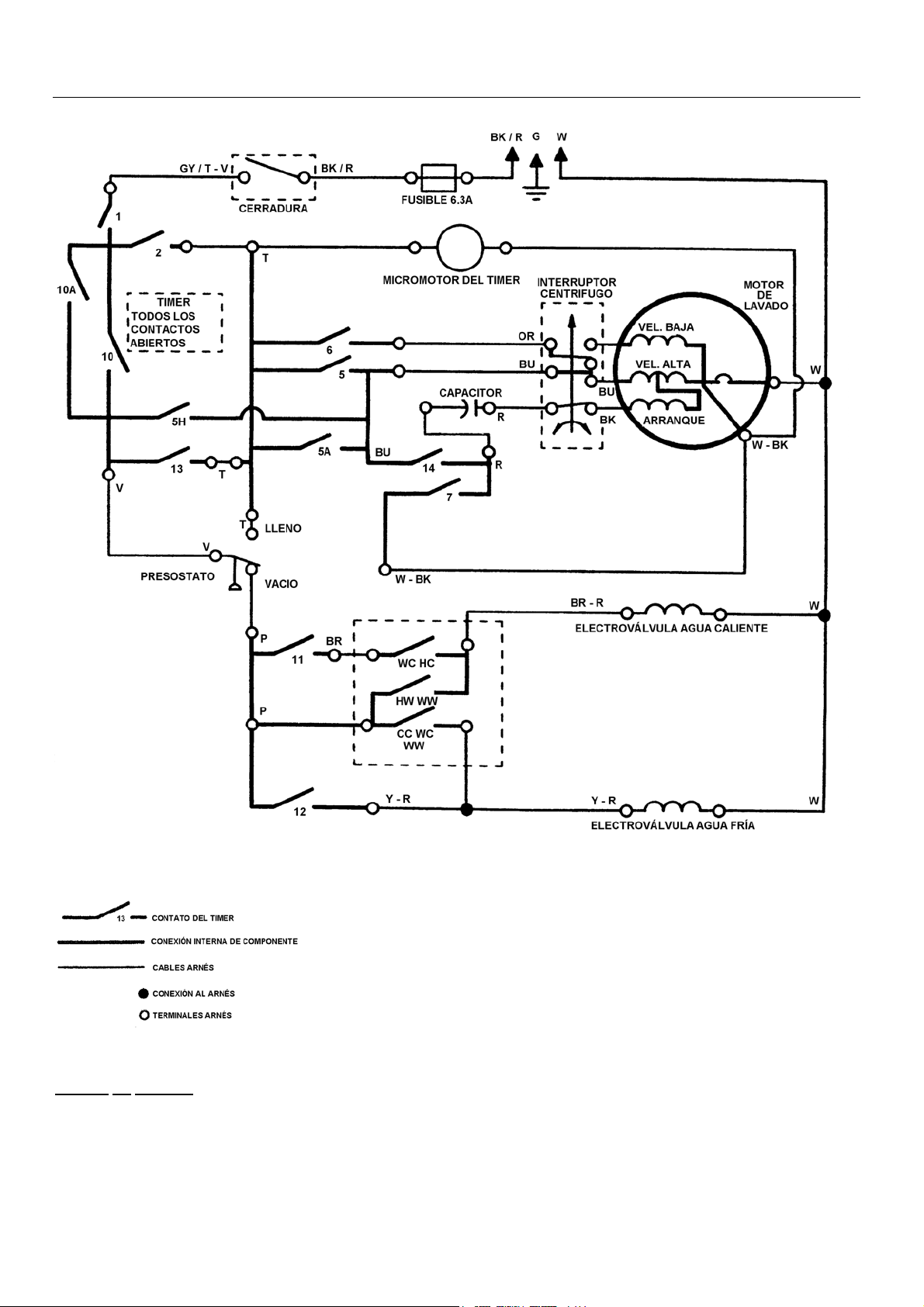

Desanclaje y Nivelación Pág. 2 Vistas Explosivas y Listado de Componentes Pág. 3 - 16 Circuito Eléctrico Pág. 17
DESANCLAJE Y NIVELACIÓN
2
3
Desanclaje de la unidad
Correa de embarque o transporte:
Para retirar la correa de embarque tire del extremo de la misma hasta extraerla completamente del lavarropas. Las chavetas de sujeción indicadas con la letra C son extraídas al retirar la correa de embarque, las patas niveladoras traseras son liberadas al retirar el otro extremo de la correa de embarque. En caso que las chavetas no se desprendan junto con la correa de embarque deberá retirarlas o llamar al Service.
Nivelación
Inserte los dos patines niveladores indicados con la letra C en el manual de instalación en los orificios ubicados en los extremos delanteros de la unidad, hasta obtener una correcta nivelación del lavarropas. Ajuste la tuerca de fijación B que posee cada patín nivelador. Mueva el lavarropas a su ubicación definitiva, levante los patines traseros 2,5 cm inclinando levemente la unidad sujetándola del gabinete. No desplazar ni levantar el lavarropas tomándolo de la consola. Compruebe la correcta nivelación de la unidad colocando un nivel de carpintero sobre el lavarropas.
1
2
VISTA EXPLOSIVA
3
LISTADO DE COMPONENTES
Pos. Código de Service Descripción
1 2 3 4 5 6
8 11 13 15 16 17 18 19 20 22 23 28 31
4801 404 47792 4801 460 37194 4801 404 47788 4801 404 47805 4801 440 17298 4801 492 67181 4801 502 17417 4801 276 17117 4801 502 17416 4801 417 17336 4801 417 17335 4801 532 67185 4801 532 67186 4801 440 17301 4801 404 47793 4801 532 67189 4801 418 67023 4801 502 17151 4801 492 67186
Traba fijación consola Marco superior Traba fijación marco superior Protección cerradura Gabinete Grampa fijación Tornillo Cerradura Tornillo Bisagra tapa superior izquierda Bisagra tapa superior derecha Tapón bisagra Buje bisagra tapa superior Tapa superior Pestillo Tope tapa superior Dispenser lavandina Tornillo Grampa fijación panel
4

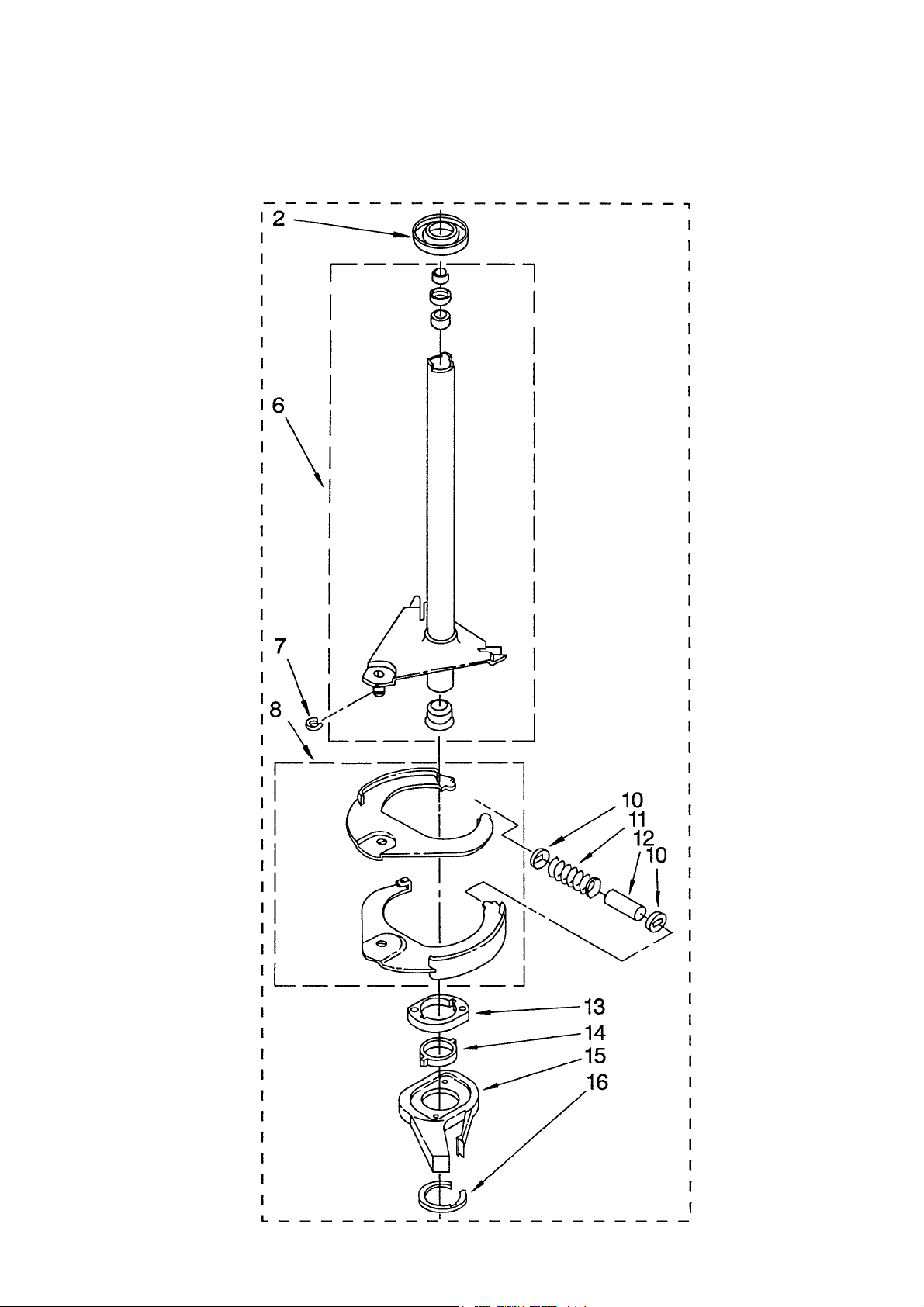

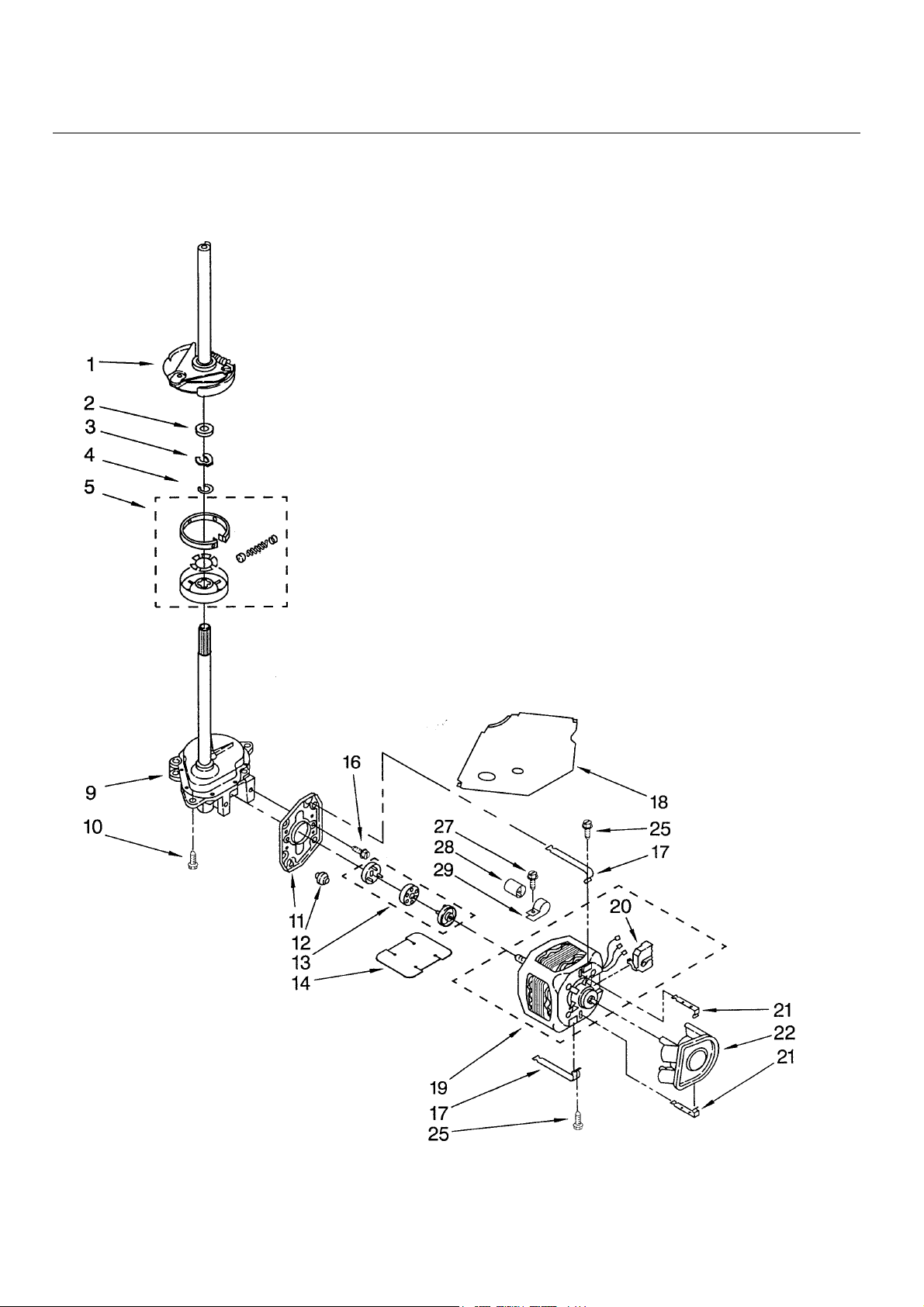

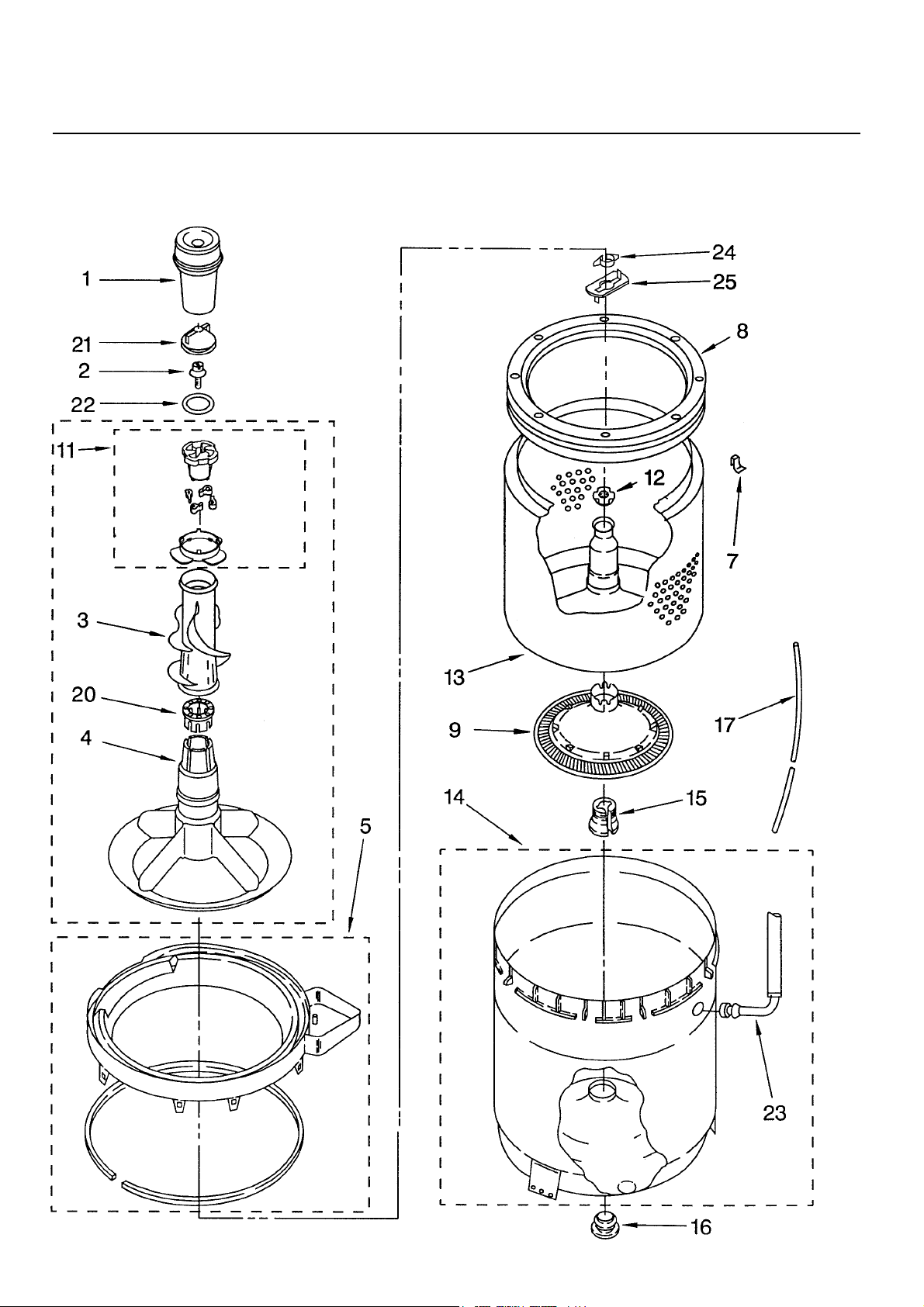

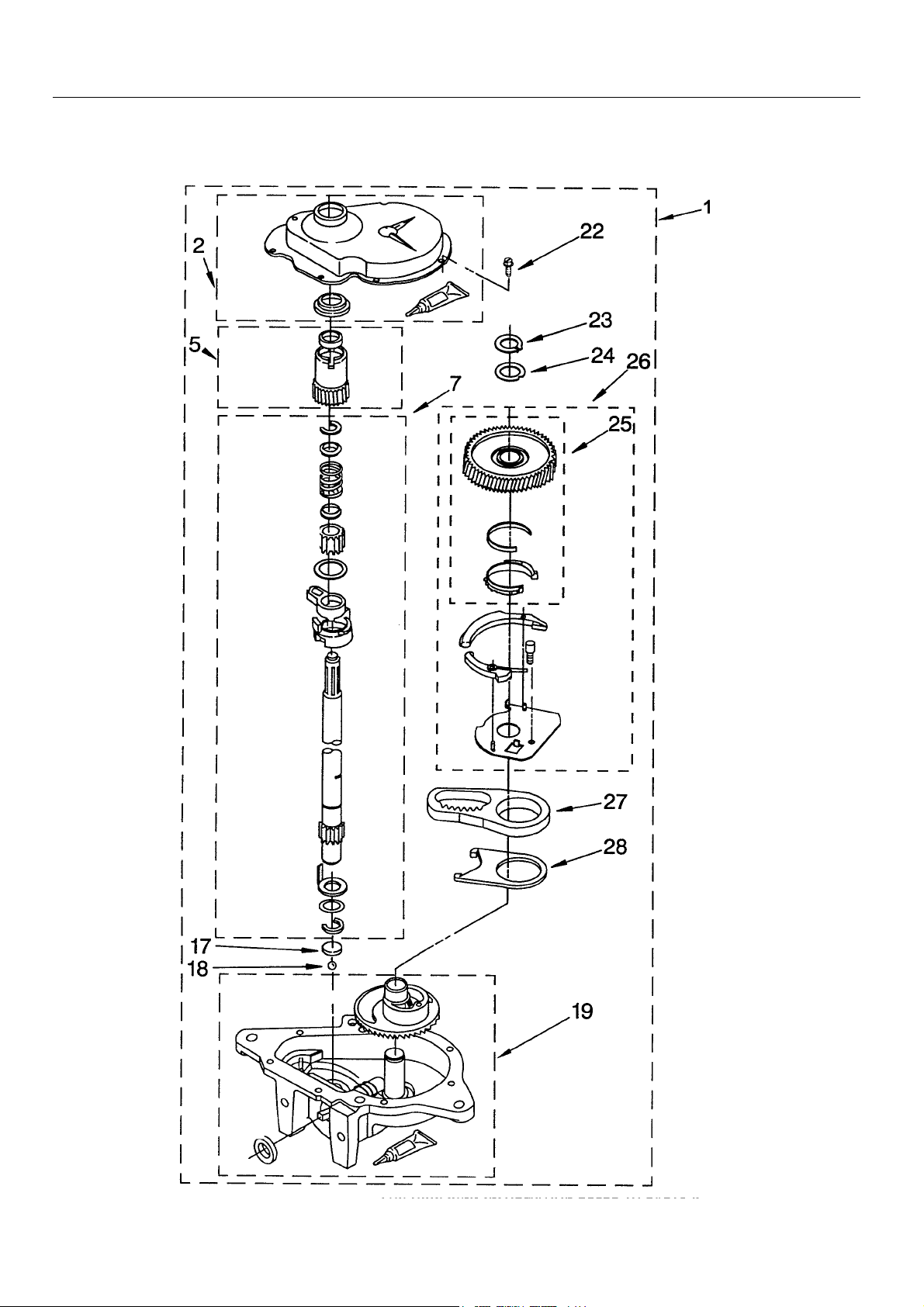

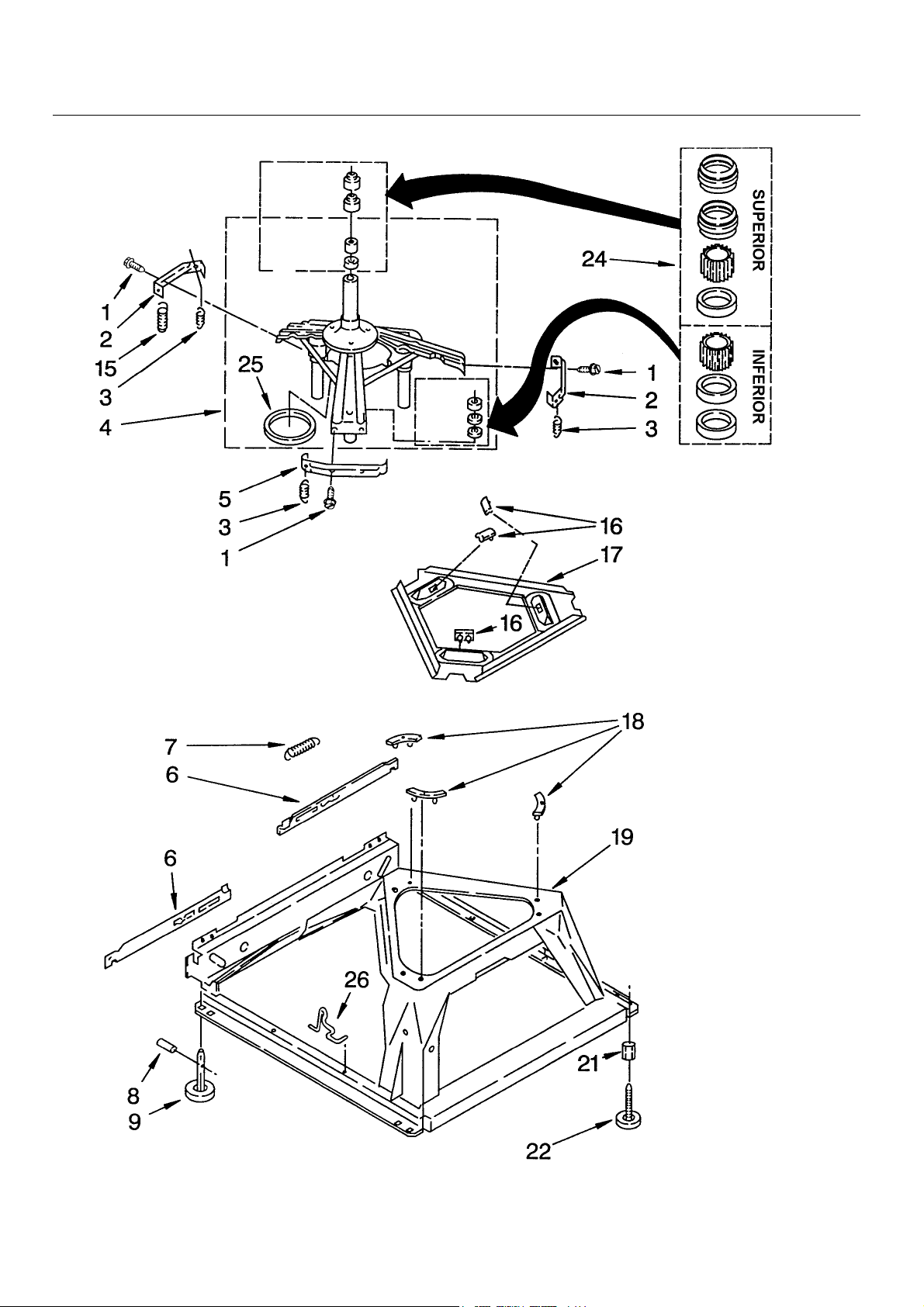

VISTA EXPLOSIVA
5
LISTADO DE COMPONENTES
Pos. Código de Service Descripción
1
2
3
4
5
6
7
8
9 11 12 13 14 15 16 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 34 35 36 39 44 45 47 49 50 51 55 59 61 62
4801 532 17149 4801 404 47798 4801 530 27319 4801 530 27316 4801 417 17337 4801 418 47671 4801 404 47787 4801 310 47126 4801 282 17085 4801 502 17408 4801 271 27136 4801 464 17214 4801 321 17279 4801 492 67187 4801 452 17182 4801 281 27017 4801 502 17415 4801 530 27315 4801 401 17119 4801 530 27311 4801 401 17119 4801 530 27314 4801 535 97155 4801 530 27318 4801 401 17117 4801 502 17412 4801 505 17065 4801 401 17121 4801 401 17118 4801 530 27322 4801 532 17164 4801 276 17119 4801 502 17419 4801 452 27144 4801 413 57168 4801 413 57167 4801 413 57166 4801 502 17414 4801 502 17421 4801 452 17183 4801 401 17122 4801 502 17413 4801 321 17277 4801 404 47803
Filtro entrada de agua Acople manguera Manguera de carga Codo Bisagra consola Panel posterior Perfil panel posterior Kit manguera de desagote Programador Tornillo Presostato Panel posterior consola Cable y ficha Grampa cable y ficha Esquinero consola izquierdo Electroválvula Tornillo Manguera Abrazadera Manguera Abrazadera Distribuidor de agua Soporte panel posterior Conector Abrazadera Tornillo Tuerca Abrazadera Abrazadera Manguera de cuba a bomba de desagote Arandela Selector de temperatura Tornillo Consola Perilla programador Inserto perilla programador Perilla Tornillo Tornillo Esquinero consola derecho Abrazadera Tornillo Arnés Protección electroválvula
6
