Page 1

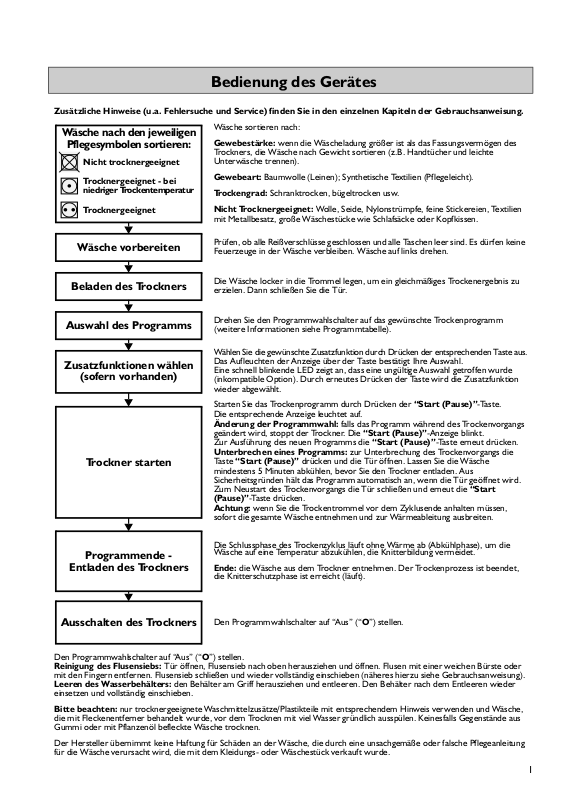

Bedienung des Gerätes

Zusätzliche Hinweise (u.a. Fehlersuche und Service) finden Sie in den einzelnen Kapiteln der Gebrauchsanweisung.

Wäsche nach den jeweiligen

Pflegesymbolen sortieren:

Nicht trocknergeeignet

Trocknergeeignet - bei

niedriger Trockentemperatur

Trocknergeeignet

Wäsche sortieren nach:

Gewebestärke:

Trockners, die Wäsche nach Gewicht sortieren (z.B. Handtücher und leichte Unterwäsche trennen).

Gewebeart: Tr o c k e n g r a d : Nicht Trocknergeeignet:

mit Metallbesatz, große Wäschestücke wie Schlafsäcke oder Kopfkissen.

wenn die Wäscheladung größer ist als das Fassungsvermögen des

Baumwolle (Leinen); Synthetische Textilien (Pflegeleicht).

Schranktrocken, bügeltrocken usw.

Wolle, Seide, Nylonstrümpfe, feine Stickereien, Textilien

Wäsche vorbereiten

Beladen des Trockners

Auswahl des Programms

Zusatzfunktionen wählen

(sofern vorhanden)

Tr o c kner starten

Programmende -

Entladen des Trockners

Prüfen, ob alle Reißverschlüsse geschlossen und alle Taschen leer sind. Es dürfen keine Feuerzeuge in der Wäsche verbleiben. Wäsche auf links drehen.

Die Wäsche locker in die Trommel legen, um ein gleichmäßiges Trockenergebnis zu erzielen. Dann schließen Sie die Tür.

Drehen Sie den Programmwahlschalter auf das gewünschte Trockenprogramm (weitere Informationen siehe Programmtabelle).

Wählen Sie die gewünschte Zusatzfunktion durch Drücken der entsprechenden Taste aus. Das Aufleuchten der Anzeige über der Taste bestätigt Ihre Auswahl. Eine schnell blinkende LED zeigt an, dass eine ungültige Auswahl getroffen wurde (inkompatible Option). Durch erneutes Drücken der Taste wird die Zusatzfunktion wieder abgewählt.

Starten Sie das Trockenprogramm durch Drücken der Die entsprechende Anzeige leuchtet auf.

Änderung der Programmwahl:

geändert wird, stoppt der Trockner. Die Zur Ausführung des neuen Programms die

Unterbrechen eines Programms:

Ta st e

“Start (Pause)”

mindestens 5 Minuten abkühlen, bevor Sie den Trockner entladen. Aus Sicherheitsgründen hält das Programm automatisch an, wenn die Tür geöffnet wird. Zum Neustart des Trockenvorgangs die Tür schließen und erneut die

(Pause)” Achtung:

sofort die gesamte Wäsche entnehmen und zur Wärmeableitung ausbreiten.

Die Schlussphase des Trockenzyklus läuft ohne Wärme ab (Abkühlphase), um die Wäsche auf eine Temperatur abzukühlen, die Knitterbildung vermeidet.

Ende:

die Knitterschutzphase ist erreicht (läuft).

-Taste drücken. wenn Sie die Trockentrommel vor dem Zyklusende anhalten müssen,

die Wäsche aus dem Trockner entnehmen. Der Trockenprozess ist beendet,

drücken und die Tür öffnen. Lassen Sie die Wäsche

falls das Programm während des Trockenvorgangs

“Start (Pause)”

zur Unterbrechung des Trockenvorgangs die

“Start (Pause)”

-Anzeige blinkt.

-Taste erneut drücken.

-Ta st e.

“Start

Ausschalten des Trockners

Den Programmwahlschalter auf “Aus” (“O”) stellen.

Reinigung des Flusensiebs:

mit den Fingern entfernen. Flusensieb schließen und wieder vollständig einschieben (näheres hierzu siehe Gebrauchsanweisung).

Leeren des Wasserbehälters:

einsetzen und vollständig einschieben.

Bitte beachten:

die mit Fleckenentferner behandelt wurde, vor dem Trocknen mit viel Wasser gründlich ausspülen. Keinesfalls Gegenstände aus Gummi oder mit Pflanzenöl befleckte Wäsche trocknen.

Der Hersteller übernimmt keine Haftung für Schäden an der Wäsche, die durch eine unsachgemäße oder falsche Pflegeanleitung für die Wäsche verursacht wird, die mit dem Kleidungs- oder Wäschestück verkauft wurde.

nur trocknergeeignete Waschmittelzusätze/Plastikteile mit entsprechendem Hinweis verwenden und Wäsche,

Tür öffnen, Flusensieb nach oben herausziehen und öffnen. Flusen mit einer weichen Bürste oder

den Behälter am Griff herausziehen und entleeren. Den Behälter nach dem Entleeren wieder

Den Programmwahlschalter auf “Aus” (“O”) stellen.

Page 2

Nasse

Füll-

65’

60’

55’

90’

40’

75’

25’

55’

20’

35’

15’

120’

menge

100’

30’

Ungefähre

(in Minuten)

Trockenzeiten

Sehr

Schonen Summer Start-

Bela-

75’

Füll-

nasse

menge

vorwahl

3,0

dung

in kg

Gewebearten

140’

X X X

6,0

70’

65’

115’

X X X

3,0

6,0

3,0

Koch-/Buntwäsche

Baumwolle oder Leinen

X X X

105’

6,0

Max. 6 kg

50’

3,0

90’

35’

70’

25’

45’

20’

40’

X X X

6,0

1,0

3,0

Pflegeleichte (bügelfreie) Wäsche aus

1,0

3,0

1,0

Max. 3 kg

Synthetik- und Mischgewebe, Baumwolle

3,0

2,5 X X X 85’ 70’

Teile aus Synthetikfasern

3,0 X X X 80’ 60’

Max. 2,5 kg

Textilien aus Baumwolle und Synthetik

— — X — — —

Max. 3 kg

40’ 60’

10’ 20’ 30’

— X X —

Alle Gewebe

Textilart

Programmübersicht Zusatzfunktionen

Mehrlagige, dicke Wäsche wie: Frottiertücher,

Frotteebademäntel.

Frottiertücher, Geschirrhandtücher, Bettwäsche,

Unterwäsche.

Gleichartige Wäsche, die nicht gebügelt werden soll,

wie: Handtücher, Bettwäsche, Unterwäsche,

Babykleidung, T-Shirts, Baumwollsocken.

Wäsche, die gebügelt werden soll wie: Bett- und

Tischwäsche, Handtücher, T-Shirts, Polohemden,

Arbeitskleidung.

Wäsche mit dicken, mehrlagigen Anteilen wie: Bett- und

Tischwäsche, Trainingsanzüge, Anoraks, Decken.

Wäsche, die nicht gebügelt werden soll, wie:

Oberhemden, Blusen, T-Shirts, Sportbekleidung.

Wäsche, die gebügelt werden soll wie: Hosen, Kleider,

Röcke, Hemden, Blusen.

Trocknen mit niedriger Intensität für Feinwäsche und

Textilien wie: Hosen, Kleider, Hemden, Blusen.

Extratrocken

Schranktrocken +

Schranktrocken **

Bügeltrocken **

Extratrocken

Schranktrocken **

Programme / Trockenstufen

Bügeltrocken

Baumwolle

Pflegeleicht

Supersanft

T-Shirts, Blusen, Handtücher, Unterwäsche,

Sportkleidung.

Mischwäsche

Spezial programme

Alle Textilien.

Die Wäsche wird 30 Minuten lang ohne Hitze

gelüftet, aufgefrischt und aufgelockert.

Zusätzliche Trockenzeiten für Textilien, die für andere

Lüften

Programme nicht geeignet sind, oder für den Abschluss

des Trockenvorgangs.

10’ 20’ 30’ 40’ 60’

zeiten

Trocken-

Durchschnittliches Gewicht und maximale Beladung.**Testprogramme gemäß EN 61121, getestet mit maximaler Nennbeladung.

Page 3

Was tun, wenn...

....wenn man den Trockner erst einmal selbst prüfen will:

(Sollte Ihr Gerät nicht ordnungsgemäß funktionieren, überprüfen Sie bitte die folgenden Punkte, bevor Sie den Kundendienst rufen - siehe auch das entsprechende Kapitel in der Gebrauchsanweisung).

• War die eingelegte Wäsche zu nass (Schleuderdrehzahl der Waschmaschine unter 1000 U/min)?

• Ist das Flusensieb verschmutzt? (leuchtet die Flusensiebanzeige?)

• Ist der Wärmetauscher verschmutzt? (weitere Hinweise siehe die Gebrauchsanweisung).

• Herrscht eine zu hohe Raumtemperatur?

Der Trockenvorgang dauert zu lange/die Wäsche ist nicht trocken genug

Der Trockner läuft nicht (nach einem Stromausfall stets die Taste “Start (Pause)” drücken)

Flusensieb-, Wasserbehälter- oder Wärmetauscheranzeige leuchtet

Wassertropfen unter dem Tr o c k n e r

• Leuchten die Kontrolllampen “Ende” und “Knitterschutz”? Der Trockenvorgang ist beendet und die Wäsche kann entnommen werden.

• Entspricht das Trockenergebnis nicht Ihren Erwartungen, wählen Sie ein Programm, das besser trocknet oder wählen Sie eine Zusatzfunktion zur Trockeneinstellung (falls verfügbar).

• Sind dünne und dicke Wäscheteile gemischt? Sind verschiedene Materialsorten gemischt? Sortieren Sie die Wäsche nach dick und dünn und nach Material und starten Sie dann den Trockenvorgang erneut.

• Ist der Netzstecker richtig in die Steckdose des Hauptnetzes eingesteckt?

• Liegt ein Stromausfall vor?

• Ist die Sicherung defekt?

• Ist die Tür richtig geschlossen?

• Wurde ein Trockenprogramm gewählt?

• Wurde die Taste

• Wurde die Startvorwahloption gewählt?

• Ist der Trockner überladen? Bitte nehmen Sie einen Teil der Beladung heraus.

• Ist das Flusensieb sauber?

• Ist der Kondenswasserbehälter leer?

• Ist der Kondenswasserbehälter richtig eingeschoben worden?

• Ist der Wärmetauscher sauber und richtig eingeschoben?

• Ist der Wärmetauscher richtig eingeschoben worden?

• Wurden Staub und Flusen vollständig von den Dichtungen des Wärmetauschers und der Tür entfernt?

• Ist der Kondenswasserbehälter richtig eingeschoben worden?

• Ist der direkte Wasserablauf (falls installiert) straff verlegt?

• Steht der Trockner ebenerdig?

“Start (Pause)”

gedrückt?

...So können Sie Ihren Trockner pflegen und reinigen:

Nach jedem Trockenvorgang das Flusensieb reinigen

Kondenswasserbehälter nach jedem Trockengang entleeren

Wärmetauscher mindestens einmal im Monat reinigen

• Flusen mit einer weichen Bürste oder mit den Fingern entfernen.

• Flusensieb schließen.

• Flusensieb wieder vollständig einschieben.

• Zum Herausnehmen des Kondenswasserbehälters am Griff ziehen.

• Kondenswasserbehälter entleeren.

• Wasserbehälter leeren, wieder einsetzen und vollständig einschieben.

• Wärmetauscher unter fließendem Wasser reinigen.

• Alle Flusen von den Dichtungen entfernen.

• Wärmetauschergehäuse reinigen (weitere Informationen siehe Kapitel “Reinigen des Wärmetauschers” in der Gebrauchsanweisung).

Page 4

Fehlercodes

Bei einer Störung des Trockners kann einer der folgenden Fehlercodes angezeigt werden. Abhängig von Ihrem Trocknermodell wird die Störung in Buchstaben oder in unterschiedlichen LED-Blinkfolgen angezeigt.

Fehlercode LED Fehlercode

F01

F02

F03

F04

F05

F06

Erst einmal selbst prüfen,

bevor Sie den Kundendienst rufen

Bitte kontaktieren Sie den Kundendienst.

Trockner ausschalten und Netzstecker ziehen. Kontrollieren, dass die Raumtemperatur zwischen 5°C und 35°C liegt. 1 Stunde lang warten.

Trocknerstecker wieder in die Steckdose einstecken und das Gerät erneut starten.

Sollte die Störung erneut auftreten, kontaktieren Sie bitte den Kundendienst.

Trockner ausschalten und Netzstecker ziehen. Kontrollieren, dass die Raumtemperatur zwischen 5°C und 35°C liegt. 1 Stunde lang warten.

Trocknerstecker wieder in die Steckdose einstecken und das Gerät erneut starten.

Sollte die Störung erneut auftreten, kontaktieren Sie bitte den Kundendienst.

F07

Die Start LED

beginnt 2 Mal pro

Sekunde zu

blinken, wenn sie

gedrückt wird

Bitte kontaktieren Sie den Kundendienst.

Sicherstellen, dass die Tür richtig geschlossen ist und der Wärmetauscher in der richtigen Lage sitzt. Sollte die Störung erneut auftreten, kontaktieren Sie bitte den Kundendienst.

LED blinkt nicht LED blinkt

Page 5

Lesen Sie bitte vor dem ersten Gebrauch des Gerätes die Gebrauchsanweisung aufmerksam durch!

AZB 6070

Kurzanleitung

Anzeigen

Programmwahlschalter

Durch Drehen dieses Wahlschalters wird

das Trockenprogramm gewählt. Die

“Start (Pause)”

-Anzeige blinkt.

Taste “Start (Pause)”

Durch Drücken startet der Trockenvorgang.

Die Anzeigelampe leuchtet auf.

Flusensieb

Die Anzeige leuchtet auf, wenn das

Flusensieb und/oder der Wärmetauscher

und das Gehäuse gereinigt werden müssen.

Nach jedem Trockenvorgang das

Flusensieb reinigen.

Wasserbehälter

Die Anzeige leuchtet auf, wenn der

Wasserbehälter voll ist und geleert werden

muss. Der Trockenvorgang wird automatisch

unterbrochen. Den Behälter leeren und das

Trockenprogramm wieder starten.

Den Wasserbehälter nach jedem

Trockengang entleeren

Ende

Das Trockenprogramm ist beendet. Die

Wäsche aus dem Trockner entnehmen.

Übertrocknungsschutz / 6. Sinn

Die Anzeige leuchtet bei Wahl eines feuchtigkeitsgesteuerten Programms auf, um anzuzeigen, dass die Funktion Übertrocknungsschutz aktiviert ist.

Schonen

Bei Auswahl dieser Funktion wird die Trockentemperatur reduziert. Diese Zusatzfunktion kann bei Auswahl der Funktion “Kurz” (falls vorhanden) nicht ausgewählt werden.

Summer

Wird diese Taste gedrückt, ertönt ein kurzes akustisches Signal am Ende des Trockenzyklus. Mit dieser Funktion schalten Sie die Funktion “Knitterschutz” ab, falls diese aktiviert ist.

Startvorwahl

Verzögert den Beginn des Trockenvorgangs um 3, 6 oder 9 Stunden. Mit jedem Tastendruck wird die Startvorwahl um 3 Stunden erhöht. Die drücken, um die endgültige Auswahl zu bestätigen und den Trockner zu starten. Die LEDs über dem Programmwahlschalter blinken und zeigen die ausgewählte Zeit an. Während des Countdowns dreht sich die Trommel von Zeit zu Zeit, um die Wäsche neu zu verteilen, und die Pumpe beginnt, Wasser in den Wasserbehälter zu pumpen. Zum Abwählen oder Ändern der eingestellten Startvorwahl den Programmwahlschalter auf die Position “Aus” stellen oder die Tür öffnen.

5019 307 01352

(Technische Änderungen vorbehalten)

“Start (Pause)”

-Ta s te
