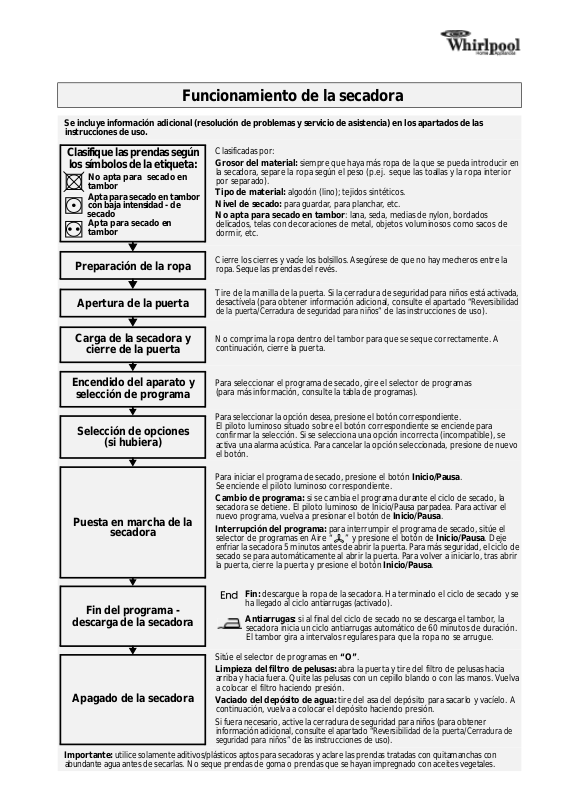

Funcionamiento de la secadora
Se incluye información adicional (resolución de problemas y servicio de asistencia) en los apartados de las
instrucciones de uso.
Clasifique las prendas según
los símbolos de la etiqueta:
No apta para secado en
tambor
Apta para secado en tambor
con baja intensidad - de
secado
Apta para secado en
tambor
Preparación de la ropa
Apertura de la puerta
Carga de la secadora y
cierre de la puerta
Encendido del aparato y
selección de programa
Selección de opciones
(si hubiera)
Puesta en marcha de la
secadora
Clasificadas por:
Grosor del material:
la secadora, separe la ropa según el peso (p.ej. seque las toallas y la ropa interior
por separado).
Tipo de material:
Nivel de secado:
No apta para secado en tambor
delicados, telas con decoraciones de metal, objetos voluminosos como sacos de
dormir, etc.
Cierre los cierres y vacíe los bolsillos. Asegúrese de que no hay mecheros entre la
ropa. Seque las prendas del revés.
Tire de la manilla de la puerta. Si la cerradura de seguridad para niños está activada,
desactívela (para obtener información adicional, consulte el apartado “Reversibilidad
de la puerta/Cerradura de seguridad para niños” de las instrucciones de uso).
No comprima la ropa dentro del tambor para que se seque correctamente. A
continuación, cierre la puerta.
Para seleccionar el programa de secado, gire el selector de programas
(para más información, consulte la tabla de programas).
Para seleccionar la opción de sea, pr esione el botón correspondiente.
El piloto luminoso situado sobre el botón correspondiente se enciende para
confirmar la selección. Si se selecciona una opción incorrecta (incompatible), se
activa una alarma acústica. Para cancelar la opción seleccionada, presione de nuevo
el botón.
Para iniciar el programa de secado, presione el botón
Se enciende el piloto luminoso correspondiente.
Cambio de programa:
secadora se detiene. El piloto luminoso de Inicio/Pausa parpadea. Para activar el
nuevo programa, vuelva a presionar el botón de
Interrupción del programa:
selector de programas en Aire “ ” y presione el botón de
enfriar la secadora 5 minutos antes de abrir la puerta. Para más seguridad, el ciclo de
secado se para automáticamente al abrir la puerta. Para volver a iniciarlo, tras abrir
la puerta, cierre la puerta y presione el botón
siempre que haya más ropa de la que se pueda introducir en
algodón (lino); tejidos sintéticos.
para guardar, para planchar, etc.
: lana, seda, medias de nylon, bordados
Inicio/Pausa
si se cambia el programa durante el ciclo de secado, la
Inicio/Pausa
para interrumpir el programa de secado, sitúe el
Inicio/Pausa
.
.
Inicio/Pausa
.
. Deje
Fin:
descargue la ropa de la secadora. Ha terminado el ciclo de secado y se
Fin del programa -
descarga de la secadora
Apagado de la secadora
Importante:
abundante agua antes de secarlas. No seque prendas de goma o prendas que se hayan impregnado con aceites vegetales.
utilice solamente aditivos/plásticos aptos para secadoras y aclare las prendas tratadas con quitamanchas con
ha llegado al ciclo antiarrugas (activado).
Antiarrugas:
secadora inicia un ciclo antiarrugas automático de 60 minutos de duración.
El tambor gira a intervalos regulares para que la ropa no se arrugue.
Sitúe el selector de programas en
Limpieza del filtro de pelusas:
arriba y hacia fuera. Quite las pelusas con un cepillo blando o con las manos. Vuelva
a colocar el filtro haciendo presión.
Vaciado del depósito de agua:
continuación, vuelva a colocar el depósito haciendo presión.
Si fuera necesario, active la cerradura de segurida d para niños (par a obtene r
información adicional, consulte el apartado “Reversibilidad de la puerta/Cerradura de
seguridad para niños” de las instrucciones de uso).
si al final del ciclo de secado no se descarga el tambor, la
“O”
.
abra la puerta y tire del filtro de pelusas hacia
tire del asa del depósito para sacarlo y vacíelo. A
Page 2
Programas / Niveles de secado
Secado para guardar +
Secado para guardar *
Algodón
Secado para planchar *
Secado para guardar +
Secado para guardar *
Teji dos Va rios
Secado para planchar
Secado para guardar
Delicado plus
Descripción general de programas Opciones
Tipo de tejido
Ropa de distintas capas y gruesa como:
toallas, trapos de cocina, felpa, sábanas,
ropa interior, albornoces.
Ropa de tejidos similares que no
requieren planchado: toallas, sábanas,
ropa interior, ropa de niños, camisetas,
calcetines de algodón.
Ropa de tejidos similares que requieren
planchado: manteles y sábanas, toallas,
camisetas, polos, ropa de trabajo.
Ropa con distintas capas gruesas como:
manteles y sábanas, chándales, anoraks,
mantas.
Ropa que no requiere planchado:
camisas, blusas, camisetas, ropa de
deportes.
Ropa de tejidos similares que requieren
planchado: pantalones, vestidos, faldas,
camisas, blusas.
Intensidad de secado baja para prendas
delicadas y prendas etiquetadas con ,
como: pantalones, vestidos, camisas,
blusas.
Materiales
Algodón o lino lavado con agua
caliente /ropa de color
6 kg máx
Sintéticos de distintas fibras o
algodón delicado (que no
requiere planchado)
2,5 kg máx
Tej ido s sin t éti c o s co m o
poliamida, nylon, poliacrílicas,
etc.
2,5 kg máx.
Carga
kg
3,0
6,0
3,0
6,0
3,0
6,0
1,0
2,5
1,0
2,5
1,0
2,5
2,5
Delicado
Rápido
Zumbador Antiarrugas
X X X X X
X X X X X
X X X X X
X - X X X
X - X X X
X - X X X
X - X X -
Inicio
retardado
Tiempos de
secado
indicativos
(en minutos)
Carga
muy
húmeda
húmeda
85’
150’
80’
130’
60’
110’
30’
55’
25’
45’
20’
35’
100’ 85’
Carga
70’
120’
60’
110’
50’
85’
25’
45’
20’
35’
15’
25’
La carga es oreada y ventilada 30 minut os
sin calor.
Aire
Para completar el secado o secar prend as
sueltas (para cualquier tipo de tejido).
Tiempo/ciclo
* Método de ensayo de acuerdo con la norma EN 61121.
- - - - - - - -
Temperaturas de programas
- X - X X -
Page 3
...se desea limpiar y
realizar un
mantenimiento correcto
a la secadora:
...el usuario primero
desea realizar algunas
comprobaciones:
(si la secadora no funciona
correctamente, compruebe lo
siguiente antes de llamar al
servicio de asistencia técnica y
consulte también el apartado
correspondiente)–
Cómo proceder si ...
Limpie el filtro cada vez
que se termina un ciclo.
Vacíe el depósito del agua
al final de cada ciclo de
secado.
El secado dura demasiado /
La ropa no sale bien seca
La secadora no funciona
(después de un corte de
energía eléctrica, presione
siempre el botón
Inicio/Pausa).
El piloto luminoso del filtro
o el del depósito de agua
están encendidos.
Hay gotas de agua debajo
de la secadora.
• Abra la puerta.
• Tire del filtro hacia arriba.
•Abra el filtro.
• Quite las pelusas con un cepillo blando o
con las manos.
• Cierre el filtro.
• Vuelva a colocar el filtro haciendo presión.
• Tire del asa para extraer el depósito del
agua.
• Vacíe el depósito.
• Vuelva a colocar el depósito del agua
haciendo presión hasta el
• ¿Se ha seleccionado el programa
correcto?
• ¿Cargó ropa demasiado mojada (la
lavadora centrifugó a menos de 800
rpm)? Si la ropa se centrifuga a menos de
800 rpm, puede producirse un fallo en el
depósito de agua durante el ciclo de
secado.
• ¿El filtro está atascado (el piloto del filtro
está encendido)?
• ¿El intercambiador de calor está sucio?
Para obtener más información, consulte
las instrucciones de uso.
• ¿Es la temperatura de la habitación
demasiado elevada?
• ¿Están encendidos los pilotos de FIN de
programa o Antiarrugas? Ha finalizado el
ciclo de secado y se puede sacar la ropa.
• ¿Está bien enchufada?
• ¿Hay corriente eléctrica?
• ¿Se dispararon los fusibles de la red?
• ¿La puerta está bien cerrada?
• ¿Se ha seleccionado el programa
correcto?
•¿Ha presionado el botón
• ¿El filtro está limpio?
• ¿El depósito de agua está vacío?
• ¿El depósito de agua está bien colocado?
• ¿El intercambiador de calor está limpio?
• ¿El intercambiador de calor está bien
colocado?
• ¿Hay pelusas sobre el intercambiador de
calor?
• ¿Hay pelusas en la junta de la puerta?
• ¿El depósito de agua está bien colocado?
fondo
.
Inicio/Pausa
?
Servicio de Asistencia
Si aún continúa el problema después de las comprobaciones anteriores o si se repite el problema, apague la secadora. Póngase
con contacto con el servicio técnico (para más información, consulte la garantía).
Proporcione la siguiente información:
• El tipo de fallo.
• El tipo y el modelo de secadora.
• El código de servicio (el número de la placa de datos que aparece
después de la palabra Service) situado a la derecha al abrir la puerta.
Page 4
Antes de utilizar la secadora, lea atentamente las instrucciones de uso.
AWZ 9999
Selector de programas
Gire el selector de programas para
seleccionar el programa de secado.
Botón Inicio/Pausa
Presione este botón para iniciar el programa
de secado. El piloto luminoso parpadea
durante la fase de selección y permanece
encendido durante la fase de secado.
Pilotos luminosos
Filtro
El piloto luminoso se enciende cuando es
necesario limpiar el filtro o el intercambiador
de calor.
Limpie el filtro al final de cada ciclo.
Depósito del agua
El piloto luminoso se enciende cuando es
necesario vaciar el depósito. El ciclo de secado
se interrumpe automáticamente. Vacíe el
depósito y vuelva a iniciar el ciclo de secado.
Vacíe el depó sito del agua después de
cada ciclo
Visor del tiempo restante
Dependiendo del programa seleccionado,
una vez iniciado el ciclo de secado, se
muestra el tiempo de secado
correspondiente. El tiempo mostrado se
corrige en unos minutos según el volumen,
tipo y humedad de la ropa.
El tiempo de secado especificado es un
valor calculado que se actualiza durante
el programa de secado.
El piloto luminoso se enciende cuando se
selecciona un programa de control de la
humedad para indicar la función de protección
de funcionamiento. No se activa con los
programas controlados por tiempo
60’
.
y Aire “ ”.
Guía de consulta rápida
Secuencia del programa
6º Sentido
Opciones
20’ 40’
Secado
Delicado
Reduce la intensidad del secado
(recomendada para prendas delicadas).
Rápido
Reduce la duración del secado (recomendada
para prendas pequeñas y finas del mismo
tamaño).
Zumbador
Indica/suena al final del ciclo de secado.
Antiarrugas
Evita que se arrugue la ropa durante un
máximo de 12 horas. Zumbador y
Antiarrugas no se pueden seleccionar al
mismo tiempo.
Inicio retardado
Retrasa el inicio del ciclo de secado entre 1 y
12 horas.
Cada vez que se presiona el botón, la hora de
inicio se retrasa 1 hora.
A continuación, presione el botón de
Inicio/Pausa
poner en marcha la secadora.
El piloto luminoso de inicio retardado
parpadea y comienza la cuenta atrás en
intervalos de 1 hora. La cuenta atrás la indica
el piloto luminoso situado encima del botón
que parpadea. Durante la cuenta atrás, el
tambor gira a intervalos regulares para
redistribuir la ropa. Para cancelar o cambiar
el inicio retardado seleccionado, sitúe el
selector de programas en
puerta.
E
+
Final
de ciclo
para confirmar la selección y
“O”
Antiarrugas
o abra la
Whirlpool is a registered trademark of Whirlpool USA
5019 307 00447
(Sujeto a modificaciones técnicas)
Loading...
