F

A. Voyant “Ouverture porte”

Le lave-linge est équipé de systèmes de sécurité automatiques qui détectent précocement les anomalies et permettent de réagir en conséquence, par exemple :

B.Voyant “Service”

C.Voyant “Arrivée d’eau”

D.Voyant “Nettoyage filtre”

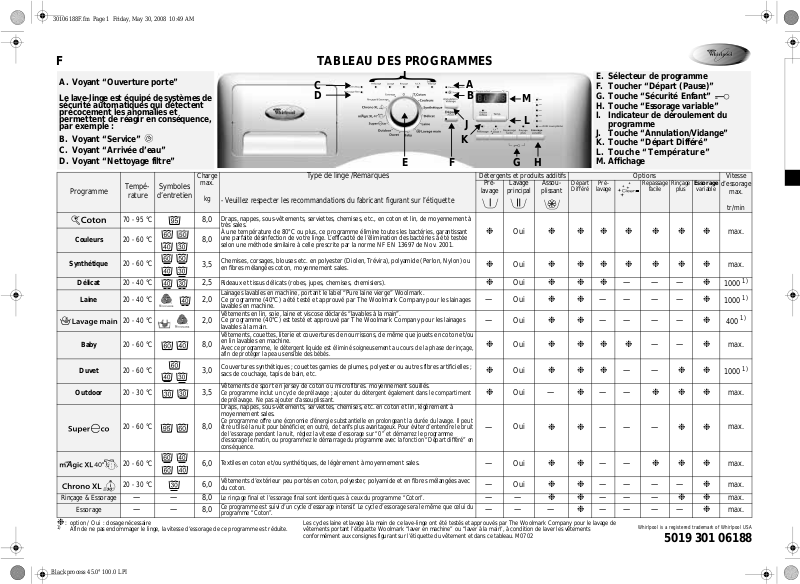

TABLEAU DES PROGRAMMES

I

C

}

A

D

B

M

J

L

K

E

F

G H

E.Sélecteur de programme

F.Toucher “Départ (Pause)”

G.Touche “Sécurité Enfant”

H.Touche “Essorage variable”

I.Indicateur de déroulement du programme

J.Touche “Annulation/Vidange”

K.Touche “Départ Différé”

L.Touche “Température”

M.Affichage

Charge

Type de linge /Remarques

Détergents et produits additifs

Options

Vitesse

Tempé-

Symboles

max.

Pré-

Lavage

Assou-

Départ

Pré-

Repassage

Rinçage

Essorage

d’essorage

Programme

lavage

principal

plissant

Différé

lavage

facile

plus

variable

max.

rature

d’entretien

kg

- Veuillez respecter les recommandations du fabricant figurant sur l’étiquette

tr/min

70 - 95 °C

8,0

Draps, nappes, sous-vêtements, serviettes, chemises, etc., en coton et lin, de moyennement à

très sales.

Oui

max.

À une température de 80°C ou plus, ce programme élimine toutes les bactéries, garantissant

Couleurs

20 - 60 °C

8,0

une parfaite désinfection de votre linge. L’efficacité de l’élimination des bactéries a été testée

selon une méthode similaire à celle prescrite par la norme NF EN 13697 de Nov. 2001.

Synthétique

20 - 60 °C

3,5

Chemises, corsages, blouses etc. en polyester (Diolen, Trévira), polyamide (Perlon, Nylon) ou

Oui

max.

en fibres mélangées coton, moyennement sales.

Délicat

20 - 40 °C

2,5

Rideaux et tissus délicats (robes, jupes, chemises, chemisiers).

Oui

—

—

—

1000 1)

Laine

20 - 40 °C

2,0

Lainages lavables en machine, portant le label “Pure laine vierge” Woolmark.

—

Oui

—

—

—

—

1000 1)

Ce programme (40°C) a été testé et approuvé par The Woolmark Company pour les lainages

lavables en machine.

20 - 40 °C

2,0

Vêtements en lin, soie, laine et viscose déclarés “lavables à la main”.

—

Oui

—

—

—

—

400 1)

Ce programme (40°C) est testé et approuvé par The Woolmark Company pour les lainages

lavables à la main.

Vêtements, couettes, literie et couvertures de nourrissons, de même que jouets en coton et/ou

Baby

20 - 60 °C

8,0

en lin lavables en machine.

Oui

—

—

max.

Avec ce programme, le détergent liquide est éliminé soigneusement au cours de la phase de rinçage,

afin de protéger la peau sensible des bébés.

Duvet

20 - 60 °C

3,0

Couvertures synthétiques ; couettes garnies de plumes, polyester ou autres fibres artificielles ;

Oui

—

—

1000 1)

sacs de couchage, tapis de bain, etc.

Outdoor

20 - 30 °C

3,5

Vêtements de sport en jersey de coton ou microfibres. moyennement souillés.

Oui

—

—

—

max.

Ce programme inclut un cycle de prélavage ; ajouter du détergent également dans le compartiment

de prélavage. Ne pas ajouter d’assouplissant.

Draps, nappes, sous-vêtements, serviettes, chemises, etc. en coton et lin, légèrement à

moyennement sales.

20 - 60 °C

8,0

Ce programme offre une économie d’énergie substantielle en prolongeant la durée du lavage. Il peut

—

Oui

—

—

—

max.

être utilisé la nuit pour bénéficier, en outre, de tarifs plus avantageux. Pour éviter d’entendre le bruit

de l’essorage pendant la nuit, réglez la vitesse d’essorage sur “0” et démarrez le programme

d’essorage le matin, ou programmez le démarrage du programme avec la fonction “Départ différé” en

conséquence.

20 - 60 °C

6,0

Textiles en coton et/ou synthétiques, de légèrement à moyennement sales.

—

Oui

—

—

max.

20 - 30 °C

6,0

Vêtements d’extérieur peu portés en coton, polyester, polyamide et en fibres mélangées avec

—

Oui

—

—

—

—

max.

du coton.

Rinçage & Essorage

—

—

8,0

Le rinçage final et l’essorage final sont identiques à ceux du programme “Coton”.

—

—

—

—

—

max.

Essorage

—

—

8,0

Ce programme est suivi d’un cycle d’essorage intensif. Le cycle d’essorage sera le même que celui du

—

—

—

—

—

—

—

max.

programme “Coton”.

:

option / Oui : dosage nécessaire

Les cycles laine et lavage à la main de ce lave-linge ont été testés et approuvés par The Woolmark Company pour le lavage de

1)

Afin de ne pas endommager le linge, la vitesse d’essorage de ce programme est réduite.

vêtements portant l’étiquette Woolmark “laver en machine” ou “laver à la main”, à condition de laver les vêtements

Whirlpool is a registered trademark of Whirlpool USA

conformément aux consignes figurant sur l’étiquette du vêtement et dans ce tableau. M0702

5019 301 06188

Black process 45.0° 100.0 LPI

30106188F.fm Page 2 Friday, May 30, 2008 10:49 AM

DONNÉES SUR LA CONSOMMATION D’ÉNERGIE ET D’EAU

	Programme	Température	Charge	Eau	Énergie	Durée approx. du programme
		(°C)	(kg)	(l)	(kWh)	(heures : minutes)*
		95	8,0	82**	2,40	2:10
	Coton***	60	8,0	64	1,36	2:20
	Coton	40	8,0	77	0,75	2:05
	Synthétique	60	3,5	46**	0,85	1:35
	Synthétique	40	3,5	42	0,50	1:20
	Délicat	30	2,5	60	0,40	0:45
	Laine	40	2,0	60	0,60	0:45
		40	2,0	45	0,60	0:40
	Baby	40	8,0	97	0,80	2:21
	Duvet	40	3,0	74	0,75	1:30
	Outdoor	30	3,5	54	0,55	1:34
		60	8,0	75	0,95	4:00
		40	6,0	73	0,60	1:00
		30	6,0	73	0,30	0:30

Les données relatives à la consommation d’eau et d’énergie ont été mesurées dans les conditions normales prévues par la norme CEI/EN 456. La consommation individuelle peut varier par rapport aux valeurs spécifiées dans le tableau, en raison des différences de pression et de température de l’alimentation en eau, de la charge et du type de linge.

*L’affichage du temps résiduel peut différer des valeurs fournies dans le tableau, car il dépend des conditions d’utilisation de votre habitation.

**Afin de réduire la température de l’eau, un peu d’eau froide est ajoutée à la fin du cycle de lavage, avant la vidange de la cuve.

***Programme de référence pour l’étiquette énergétique.

VERSEZ LE DÉTERGENT, FERMEZ LE HUBLOT ET SÉLECTIONNEZ LE PROGRAMME

Chargez le linge, fermez la porte et versez le détergent comme indiqué sur la page de garde et comme décrit au chapitre “Détergents et produits additifs” de votre notice d’emploi.

1.Tournezle sélecteur de programme jusqu’auprogrammedésiré. La durée du programme en heures et minutes et la température prédéfinie s’affichent. La touche “Départ (Pause)” clignote.

2.Il est possible de modifier la température en appuyant sur la touche “Température”.

3.Le voyant de la vitesse d’essorage prédéfinie s’allume ; pour régler une autre vitesse d’essorage, appuyez sur la touche “Essorage variable”.

SÉLECTION DE L’OPTION DÉSIRÉE

Appuyez sur la touche de(s) option(s) souhaitée(s) - le voyant correspondant s’allume.

Si la combinaison du programme et des options supplémentaires n’est pas possible, le voyant s’éteint automatiquement. Les combinaisons d’options qui ne sont pas compatibles sont automatiquement désélectionnées.

Touche “Prélavage”

•Uniquement pour le lavage du linge particulièrement sale (sable, salissures grossières, par exemple). La durée du cycle est augmentée d’environ 15 minutes.

•Si vous sélectionnez l’option “Prélavage”, n’utilisez pas de détergent liquide dans le compartiment de lavage principal.

Touche “Clean +”

•Sélectionnez cette option si vous souhaitez ajouter un produit additif à l’eau de lessive pour le détachage (en poudre, “Vanish” par exemple) - celle-ci aura pour effet d’optimiser l’efficacité du produit additif, d’accroître les performances de lavage et l’action détachante.

•À sélectionner avec les programmes “Coton” et “Synthétiques” ; sélectionnez une température de 30 ou 40°C et chargez le tambour au maximum.

•Versez une quantité appropriée de produit de prétraitement (en poudre) dans le compartiment de lavage principal, avec votre détergent habituel (utilisez uniquement de la lessive en poudre avec cette option). Respectez les quantités indiquées par le fabricant.

•Prolonge la durée du programme d’environ 10 à 15 minutes.

•Convient pour l’utilisation de détachants et de produits de

blanchissement à base d’oxygène. Les produits de blanchiment

à base de chlore ou de perborate sont à exclure ! Touche “Repassage facile”

•Cette option permet de faciliter l’opération de repassage.

•Augmente la quantité d’eau et essore le linge très délicatement.

Touche “Rinçage Plus”

•La quantité d’eau est augmentée et le cycle de rinçage est allongé.

•Particulièrement conseillée dans les régions où l’eau est extrêmement douce, pour le linge des bébés et des personnes allergiques.

Touche “Essorage variable”

•Une vitesse d’essorage maximum est attribuée automatiquement à chaque programme.

•Appuyez sur cette touche pour définir une autre vitesse d’essorage.

•Si vous sélectionnez la vitesse d’essorage “0”, l’essorage final est annulé, mais les essorages intermédiaires à vitesse maximale ont lieu pendant le rinçage. L’eau est seulement vidangée.

•Si vous sélectionnez “Arrêt cuve pleine”, le linge reste dans la dernière eau de rinçage sans être essoré, permettant ainsi d’éviter la formation de faux plis et la décoloration du linge.

-Cette option est particulièrement utile si vous désirez remettre l’essorage à plus tard ou vidanger seulement.

-Ne laissez pas le linge tremper trop longtemps.

-Le programme s’arrête à “Arrêt cuve pleine” lorsque le voyant “Arrêt cuve pleine” s’allume à l’indicateur de déroulement du programme. La touche “Départ (Pause)” clignote.

-Pour supprimer l’option “Arrêt cuve pleine” et vidanger l’eau sans essorer, appuyez sur la touche “Départ (Pause)”.

-Pour terminer un programme en essorant le linge, appuyez sur la touche “Essorage variable” pour sélectionner la vitesse d’essorage souhaitée, puis sur la touche “Départ (Pause)” pour lancer le cycle d’essorage.

DÉPART DIFFÉRÉ

La touche “Départ différé” permet au consommateur de démarrer la machine à un moment précis, par exemple, la nuit pour bénéficier de tarifs plus avantageux. N’utilisez pas de détergent liquide si vous avez activé la fonction “Départ différé”.

•Sélectionnez le programme, la température et les options désirées.

•Appuyez sur la touche “Départ différé” pour obtenir un départ différé de 1 à 23 heures ; la touche “Départ (Pause)” clignote.

•Appuyez sur la touche “Départ (Pause)” ; le compte à rebours du temps différé démarre. Le voyant de la touche “Départ (Pause)” est allumé ; le voyant de la touche Départ différé clignote jusqu’au démarrage du programme.

•Dès que le programme démarre, le temps du départ différé est remplacé à l’affichage par le temps résiduel du programme, et le voyant de la touche “Départ différé” s’éteint.

•Après avoir appuyé sur la touche “Départ Différé”, le nombre d’heures présélectionné peut être réduit en appuyant à nouveau sur la touche “Départ différé”. À partir d’une heure, il est également possible de réduire ce temps par minutes.

Pour annuler la fonction “Départ Différé”

..avant d’appuyer sur la touche “Départ (Pause)” :

• Tournez le sélecteur de programme sur une autre position ou appuyez sur la touche “Annulation/Vidange”.

..après avoir appuyé sur la touche “Départ (Pause)” :

•Appuyez sur la touche “Annulation/Vidange” pendant au moins 3 secondes - le nombre d’heures du départ différé disparaît à l’affichage, ou appuyez simplement sur la touche “Départ (Pause)” pour démarrer immédiatement le programme sélectionné.

DÉMARRAGE DU PROGRAMME

Ouvrez le robinet et appuyez sur la touche “Départ (Pause)” ; le voyant cesse de clignote et reste allumé. L’indicateur de déroulement du programme indique la phase du programme en cours et se déplace de gauche à droite en passant par les phases de lavage, rinçage et essorage/vidange.

L’afficheur visualise le temps résiduel du programme. Le temps résiduel est recalculé dans certaines phases du programme à cause des variations de charge et de température. Dans ce cas, une animation apparaît sur l’afficheur.

SÉCURITÉ ENFANTS

Cette option permet d’empêcher que des enfants démarrent un cycle de lavage ou modifient les réglages d’un programme en cours. Il n’est pas possible d’activer ou de désactiver cette option lorsque le sélecteur de programme est en position “Off/O”. Pour activer la Sécurité enfants :

•Tournez le sélecteur de programme sur un programme de lavage ou démarrez simplement un programme.

•Appuyez simultanément sur les deux boutons marqués du symbole de la clé pendant au moins 3 secondes ; un symbole de clé s’affichera brièvement à l’écran pour indiquer

que l’option Sécurité enfants a été activée.

Chaque fois que vous modifierez le réglage d’un programme alors que l’option Sécurité enfants est activée, l’affichage visualisera un court instant le symbole de la clé. À présent, le réglage du programme ne peut plus être modifié. L’unique changement possible consiste à mettre le lave-linge hors tension en plaçant le sélecteur de programme sur la position “Off/O”. Pour désactiver la Sécurité enfants :

•Appuyez à nouveau simultanément sur les 2 touches marquées du symbole de la clé pendant au moins 3 secondes.

VOYANT “OUVERTURE PORTE”

Avant de démarrer un programme et au terme d’un programme, le voyant est allumé pour indiquer que le hublot peut être ouvert. Tant qu’un programme de lavage est en cours, le hublot reste verrouillé et ne peut en aucun cas être forcé. Si vous devez absolument l’ouvrir alors qu’un programme est en cours, consultez le chapitre “Annulation (RàZ) d’un programme avant la fin”.

VOYANTS ROUGES

Voyant “Service”

L’allumage du voyant “Service” peut être déclenché par un défaut de fonctionnement d’un composant électrique. Consultez le chapitre “Diagnostic rapide” dans le Mode d’emploi ; si le problème persiste, contactez le Service Après-vente.

Voyant “Arrivée d’eau”

L’eau n’entre que lentement ou pas du tout ; un signal retentit. Ouvrez le robinet ; si le voyant reste allumé, consultez le chapitre “Diagnostic rapide” dans le Mode d’emploi.

Voyant “Nettoyage filtre”

La vidange de l’eau ne s’effectue pas. Vérifiez si le tuyau de vidange n’est pas plié ou si le filtre ne doit pas être nettoyé ; dans ce dernier cas, consultez le Mode d’emploi (“Nettoyage du filtre”).

FIN DU CYCLE DE LAVAGE

•L’affichage visualise “Fin” et l’indicateur “Ouverture porte” s’allume.

1.Tournez le sélecteur de programme sur “Off/O”.

2.Fermez le robinet.

3.Ouvrez la porte et sortez le linge.

4.Laissez la porte entrouverte pour permettre au tambour de sécher.

CHANGEMENT DE PROGRAMME ET/OU D’OPTIONS APRÈS LE DÉMARRAGE DU PROGRAMME

1.Appuyez sur la touche “Départ (Pause)” pour interrompre le programme ; le voyant clignote.

2.Sélectionnez un autre programme, une autre température, une autre vitesse d’essorage et d’autres options, si vous le souhaitez.

3.Appuyez à nouveau sur la touche “Départ (Pause)”. Le voyant s’allume et le programme se poursuit à partir de la position à laquelle le programme précédent a été interrompu. N’ajoutez pas d’autre détergent pour ce programme.

RÉINITIALISATION D’UN PROGRAMME AVANT LA FIN

La touche “Annulation/Vidange” annule un programme avant la fin.

•Appuyez sur la touche “Annulation/Vidange” pendant au moins 3 secondes ; “rES” s’affiche. L’eau résiduelle est vidangée avant que le hublot ne puisse être ouvert.
