Whirlpool AWOE 9129 ECO, AWOE AST 912, AWOE 8100 WP, AWOE 8129, AWOE 8548 WP PROGRAM CHART [nl]

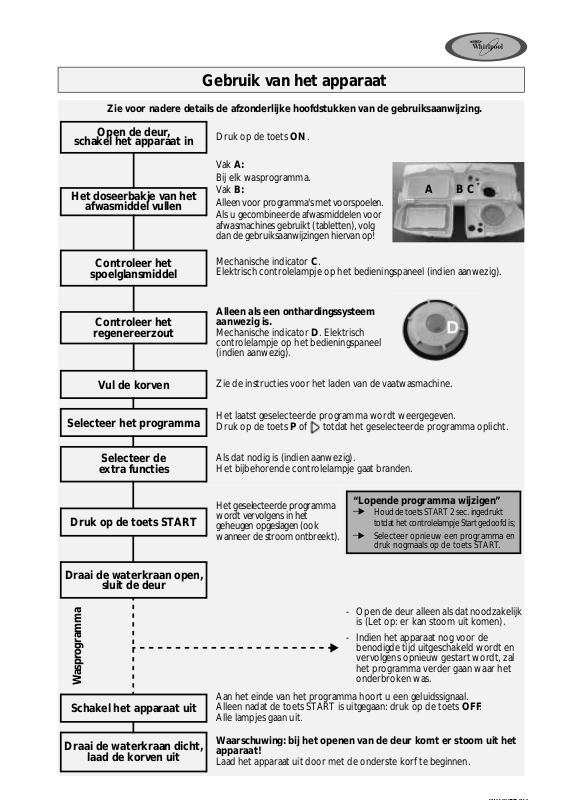

Gebruik van het apparaat

Zie voor nadere details de afzonderlijke hoofdstukken van de gebruiksaanwijzing.

Open de deur,

schakel het apparaat in

Het doseerbakje van het

afwasmiddel vullen

Controleer het

spoelglansmiddel

Controleer het

regenereerzout

Vul de korven

Selecteer het programma

Selecteer de

extra functies

Druk op de toets ON.

Vak

A:

Bij elk wasprogramma.
Vak

B:

Alleen voor programma's met voorspoelen.
Als u gecombineerde afwasmiddelen voor

afwasmachines gebruikt (tabletten), volg
dan de gebruiksaanwijzingen hiervan op!

Mechanische indicator C.
Elektrisch controlelampje op het bedieningspaneel (indien aanwezig).

Alleen als een onthardingssysteem
aanwezig is.

Mechanische indicator D. Elektrisch
controlelampje op het bedieningspaneel
(indien aanwezig).

Zie de instructies voor het laden van de vaatwasmachine.

Het laatst geselecteerde programma wordt weergegeven.
Druk op de toets P of totdat het geselecteerde programma oplicht.

Als dat nodig is (indien aanwezig).
Het bijbehorende controlelampje gaat branden.

ABC

Druk op de toets START

Draai de waterkraan open,

sluit de deur

Wasprogramma

Schakel het apparaat uit

Draai de waterkraan dicht,

laad de korven uit

Het geselecteerde programma
wordt vervolgens in het
geheugen opgeslagen (ook
wanneer de stroom ontbreekt).

Aan het einde van het programma hoort u een geluidssignaal.
Alleen nadat de toets ST ART is uitgegaan: druk op de toets
Alle lampjes gaan uit.

Waarschuwing: bij het openen van de deur komt er stoom uit het
apparaat!

Laad het apparaat uit door met de onderste korf te beginnen.

“Lopende programma wijzigen”

Houd de toets START 2 sec. ingedrukt
totdat het controlelampje Start gedoofd is;

Selecteer opnieuw een programma en
druk nogmaals op de toets START.

- Open de deur alleen als dat noodzakelijk
is (Let op: er kan stoom uit komen).

- Indien het apparaat nog voor de
benodigde tijd uitgeschakeld wordt en
vervolgens opnieuw gestart wordt, zal
het programma verder gaan waar het
onderbroken was.

.

OFF

Aanwijzingen voor het laden van de afwasmachine

en de bij de korven geleverde accessoires

Bovenste korf:

trek de

1)

2)

twee

twee

Multifunctionele steun (A):

Afhankelijk van de positie, bijvoorbeeld
lang keukengereedschap, kopjes, glazen.
Er zijn drie posities mogelijk.

Vaatrekken (B):

Afhankelijk van de positie, bijvoorbeeld
borden, kopjes en glazen op voet.

Draaibaar glazenrek (C):

Afhankelijk van de positie, bijvoorbeeld
kleine glazen of glazen op voet.

Lang keukengerei (bijv. vleesvorken,
messen) moeten met de punt naar
het apparaat toe worden geplaatst.

Halve belading:

Laden van de bovenste korf (zie
beschrijving Extra functies).

Plaats de bestekkorf (D) in de bovenste
korf.

Instelling van de verticale
hoogte van de korf (ook
wanneer hij beladen is):

•

Onderste instelling:

handgrepen van de korf (E) naar
buiten en laat de korf zakken.

•

Bovenste instelling:

handgrepen (E) naar boven totdat de
korf vastklikt (Fabrieksinstelling).

De zijkanten van de korf moeten
zich op dezelfde hoogte bevinden.
Verwijdering van de bovenste korf
voor het afwassen van grote borden
of schalen in de onderste korf:

Open de vergrendelingen (F) van de
geleiders van de korf aan de linker- en
rechterzijde, en verwijder de bovenste korf.
Als de bovenste korf op zijn plaats zit,
moeten de vergrendelingen altijd
gesloten zijn.

trek de

afhankelijk van het model van het apparaat

Ver grendelin g

gesloten

F

Vergren-

deling open

F

Onderste korf:

Afhankelijk van het model van het
apparaat met kantelende of vaste
steunen voor borden (G).

Halve belading:

Laden van de onderste korf (zie
beschrijving Extra functies).

Groter afwasvermogen, bijvoorbeeld
voor borden en pannen.

Bestekkorf (J) of (H):

Enkele modellen zijn voorzien van een
roosterelement (I) dat op de bestekkorf
kan worden geplaatst om het bestek
gescheiden te houden. Bestekkorf (D),
indien aanwezig, alleen voor de
apparaten met halve belading.

V oorwerpen waaraan u zich zou
kunnen verwonden moeten met de
punt omlaag in de korf worden gezet.

Gebruik uitsluitend vaatwerk dat geschikt is voor afwasmachines. Was geen vaat af in de afwasmachine die daar niet geschikt
voor is, zoals bijvoorbeeld voorwerpen van hout, aluminium, plastic keukengerei, tin, gedecoreerd servies (niet geglazuurd),
zilveren bestek.
Verkrijgbaar bij de verkoper:

1)

Multifunctionele steun (A) - N. Serie AMH 369.

2)

Draaibaar glazenrek (C) - N. Serie WGH 1000.

Wat moet u in de volgende gevallen doen...

Mocht de afwasmachine storingen in de werking vertonen, dan wordt u verzocht de volgende punten na te gaan, alvorens
contact op te nemen met de Servicedienst (* zie ook het betreffende hoofdstuk in de gebruiksaanwijzingen).

Wat is er aan de hand Oorzaak Oplossing

Het apparaat werkt
niet

Als de vaat niet
helemaal droog is

Als de vaat niet perfect
schoon is

Zanderige en korrelige
resten

• Er wordt geen water aangevoerd. • Draai de waterkraan open.

• De machine laadt niet voldoende water. • Reinig het ingangsfilter op de waterkraan.

• Is de stroom uitgevallen. • Steek de stekker in het stopcontact.

• Start van het ingestelde programma. • Stel eventueel de programmastart in op “0”.

• Onvoldoende spoelglansmiddel. • Verhoog de dosis *.

• Er blijft water in de holtes achter. • Zet het vaatwerk schuin.

• De waterstraal bereikt het vaatwerk
niet goed.

• Onvoldoende afwasmiddel. • Doseer het afwasmiddel op basis van de aanwijzingen

• Er is een verkeerd programma
ingesteld.

• De sproeiarmen zijn geblokkeerd. • De sproeiarmen moeten ongehinderd kunnen

• De gaten van de sproeiarmen zijn
verstopt.

• Ongeschikt/oud afwasmiddel. • Gebruik een merkproduct van goede kwaliteit.

• De filters zijn verstopt. • Controleer de filters regelmatig/reinig ze eventueel*.

• De filters zijn niet juist aangebracht. • Breng het filter op de juiste wijze aan en bevestig het *.

• Controleer of de toevoerslang niet gevouwen is.

• Druk op de toets START.

• Sluit de deur.

• Controleer de zekering in uw huis.

• Plaats het vaatwerk zo dat het elkaar niet raakt. Plaats
het vaatwerk met de holle zijden naar beneden.

van de fabrikant.

• Selecteer een afwasprogramma met een hogere
intensiteit.

draaien.

• Verwijder de onzuiverheden die de waterstroom
belemmeren *.

De plastic delen
verkleuren

• Tomaten-/wortelsap,... • Gebruik, afhankelijk van het materiaal, zo nodig een
afwasmiddel met een sterker bleekmiddel.

Aanslag op het
vaatwerk

• afneembaar • Strepen op vaatwerk/glazen. • Verhoog de dosis spoelglansmiddel *.

• Strepen/lijnen op de glazen. • Verlaag de dosis spoelglansmiddel *.

• Zoutlaag op het vaatwerk/glazen. • Sluit het deksel van het zoutreservoir goed *.

• niet afneembaar • Het water wordt onvoldoende onthard,

Doffe/matte glazen
Roest op het bestek
Vaststelling van de

storingen van het

kalkvlekken.

• Niet afwasbaar in de afwasmachine. • Gebruik geschikte glazen.

• Het bestek is niet van roestvrij staal. • Gebruik geschikt bestek.

• Het controlelampje START knippert.

• Indicator F... (indien aanwezig).

apparaat

Als de storing na bovengenoemde controles niet verdwijnt of terugkeert, schakel het apparaat dan uit, draai de waterkraan
dicht en neem contact op met de Servicedienst (zie de garantie).

Controleer of u over de volgende gegevens beschikt voordat u contact opneemt met de Servicedienst:

• Het type storing.

•Type en model van het apparaat.

• Het servicenummer, oftewel het nummer op het typeplaatje van de
Servicedienst aan de binnenkant van de deur rechts.

• Verander de instelling voor de waterhardheid en voeg
indien nodig zout toe *.

• Verzeker u ervan dat de filtergroep niet verstopt is en
de watertoevoer niet onderbroken is (maak indien
nodig de filters schoon *). Start het programma
opnieuw. Houd de toets START 2 seconden lang
ingedrukt, tot het controlelampje START gedoofd is.
Selecteer het programma opnieuw en druk nogmaals
op de toets START.

Wij raden u aan voor het gebruik van de afwasmachine de montage- en gebruiksaanwijzingen te lezen!

ADG 9427

Toet s On

Toet s Of f

Programmakeuzetoets

Toet s St art

Het controlelampje gaat tijdens de werking
branden, knippert wanneer er zich een
storing voordoet en gaat uit aan het einde
van het programma.

Indicatoren

Beknopte handleiding

Extra functies

Display van tijd en storingen

Geeft de tijd aan die resteert tot aan de
start van het programma. Tegen het einde
van het programma, in de droogcyclus,
wordt op het display de resterende tijd in
minuten aangegeven.

“F....” Aanwijzingen voor de servicedienst

Toets voor “Startselectie”

Het is mogelijk de start van het
programma met 1-24 uren uit te stellen.
Bij elke druk op de toets verspringt de
urenwijzer een uur, en na 24 start de
telling weer vanaf 00. Druk vervolgens op
de toets Start. De afwasmachine start na
de ingestelde periode.

NL

3)

Voeg spoelglansmiddel toe

Voeg regenereerzout toe

Voeg het zout pas vl ak voor de sta rt van het
wasprogramma toe.

Programmatabel

Programma’s

Snel 40°C

Eco

1) 6)

50°C

Intensief 70°C

Hygiëne +

5)

Halve belading 50°C

1) Programma voor het typeplaatje met de energiegegevens conform
de richtlijn EN 50242;

2) Zie “Gebruik van het apparaat”;

3) De gegevens over de programma’s zijn waarden die gemeten zijn in het
laboratorium in overeenstemming met de Europese Norm EN 50242. In
het gebruik in de praktijk kunnen er variaties of tijdsverschillen
optreden door een andere belading, extra functies, instelling van de
sensor (alleen voor programma's met sensorbesturing), temperatuur of
hardheid van het water en een andere voedingsspanning.

Waarschuwing voor de testlaboratoria:
voor meer informatie over de condities van de vergelijkende test EN en andere tests, kunt u contact opnemen met het volgende adres: “[email protected]”.

Whirlpool is a registered trademark of Whirlpool USA

Tips voor het laden van de

vaatwasmachine

Licht vervuild, zonder
opgedroogde resten.

Matig vervuild. X X 16,0 1,05 195
Aanbevolen programma voor

sterk vervuilde vaat, met name
geschikt voor pannen en
koekenpannen.

Matig tot sterk vervuild, met extra
bacteriedodende werking.

Licht of normaal vervuild, met de
helft van het vaatwerk van een
normale belading.

4) De efficiëntie van de verwijdering van de bacteriën is geverifieerd
met het Institut Pasteur te Lille (Frankrijk), op grond van de norm
NF EN 13697 van november 2001.

5) Onderbreking van het programma (bijv. als de deur geopend
wordt) is negatief van invloed op de bacteriedodende spoeling.

6) Energiezuinig programma met verlengde droogcyclus.

Afwasmiddel

A B

X - 13,0 0,70 30

X X 17,0 1,65 145

X X 16,0 1,75 120

X X 13,0 1,00 130

(Technische wijzigingen voorbehouden)

2)

V erbruik

Liter kWh Minuten

5019 396 01030

3)
