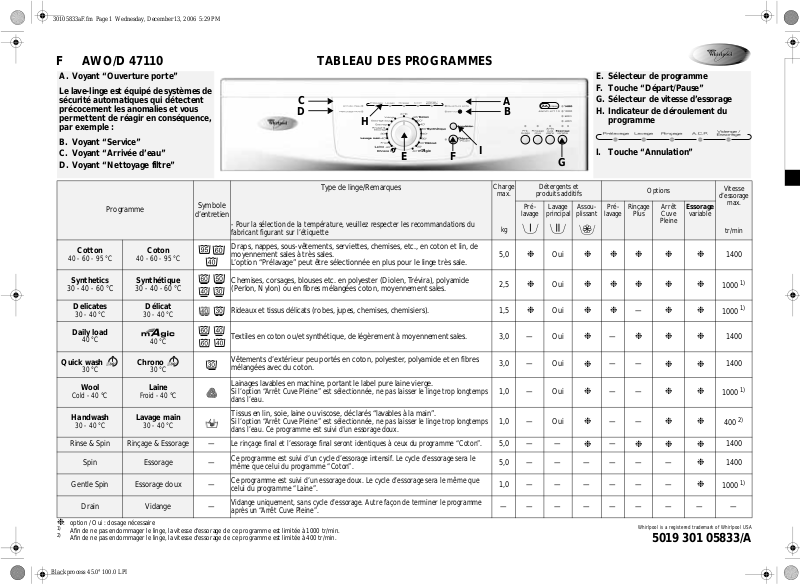

Whirlpool AWO/D 47110, AWZ 8377 PROGRAM TABLE

30105833aF.fm Page 1 Wednesday, December 13, 2006 5:29 PM

F AWO/D 47110 TABLEAU DES PROGRAMMES

A. Voyant “Ouverture porte”
Le lave-linge est équipé de systèmes de

sécurité automatiques qui détectent
précocement les anomalies et vous
permettent de réagir en conséquence,
par exemple :

B. Voyant “Service”
C. Voyant “Arrivée d’eau”
D. Voyant “Nettoyage filtre”

C
D

H

E

F

I

A

B

E. Sélecteur de programme
F. Touche “Départ/Pause”
G. Sélecteur de vitesse d’essorage
H. Indicateur de déroulement du

programme

I. Touche “Annulation”

G

Programme

Cotton

40 - 60 - 95 °C

Synthetics

30 - 40 - 60 °C

Delicates

30 - 40 °C

Daily load

40 °C

Quick wash

30 °C

Wool

Cold - 40 °C

Handwash

30 - 40 °C

Rinse & Spin Rinçage & Essorage —

Spin Essorage —

Gentle Spin Essorage doux —

Drain Vidange —

❉

: option / Oui : dosage nécessaire

1)

Afin de ne pas endommager le linge, la vitesse d'essorage de ce programme est limitée à 1000 tr/min.

2)

Afin de ne pas endommager le linge, la vitesse d'essorage de ce programme est limitée à 400 tr/min.

Coton

40 - 60 - 95 °C

Synthétique

30 - 40 - 60 °C

Délicat

30 - 40 °C

40 °C

Chrono

30 °C

Laine

Froid - 40 °C

Lavage main

30 - 40 °C

Symbole

d’entretien

- Pour la sélection de la température, veuillez respecter les recommandations du
fabricant figurant sur l’étiquette

Draps, nappes, sous-vêtements, serviettes, chemises, etc., en coton et lin, de
moyennement sales à très sales.
L’option “Prélavage” peut être sélectionnée en plus pour le linge très sale.

Chemises, corsages, blouses etc. en polyester (Diolen, Trévira), polyamide
(Perlon, Nylon) ou en fibres mélangées coton, moyennement sales.

Rideaux et tissus délicats (robes, jupes, chemises, chemisiers). 1,5

Textiles en coton ou/et synthétique, de légèrement à moyennement sales. 3,0 — Oui

Vêtements d’extérieur peu portés en coton, polyester, polyamide et en fibres
mélangées avec du coton.

Lainages lavables en machine, portant le label pure laine vierge.

Si l’option “Arrêt Cuve Pleine” est sélectionnée, ne pas laisser le linge trop longtemps
dans l’eau.

Tissus en lin, soie, laine ou viscose, déclarés “lavables à la main”.

Si l’option “Arrêt Cuve Pleine” est sélectionnée, ne pas laisser le linge trop longtemps
dans l’eau. Ce programme est suivi d’un essorage doux.

Le rinçage final et l’essorage final seront identiques à ceux du programme “Coton”.
Ce programme est suivi d’un cycle d’essorage intensif. Le cycle d’essorage sera le

même que celui du programme “Coton”.
Ce programme est suivi d’un essorage doux. Le cycle d’essorage sera le même que

celui du programme “Laine”.
Vidange uniquement, sans cycle d’essorage. Autre façon de terminer le programme

après un “Arrêt Cuve Pleine”.

Type de linge/Remarques

Charge

max.

kg

5,0

2,5

3,0 — Oui

1,0 — Oui

1,0 — Oui

5,0 — —
5,0 — — — — — —

1,0 — — — — — —

—— — ——— — — —

Détergents et

produits additifs

Pré-

lavage

❉

❉

❉

Lavage

principal

Oui

Oui

Oui

Options

Assou-

plissant

Pré-

lavage

Rinçage

Plus

Arrêt
Cuve

Pleine

Essorage

variable

❉❉❉ ❉ ❉

❉❉❉ ❉ ❉

❉❉

❉

❉

❉

❉

❉

—

—

——

——

——

—

❉❉❉

❉❉❉

❉❉

❉❉

❉❉

❉❉

❉

❉

Whirlpool is a registered trademark of Whirlpool USA

Vitesse

d’essorage

max.

tr/min

1400

1000

1000

1400

1400

1000

400

1400
1400

1000

5019 301 05833/A

1)

1)

1)

2)

1)

Black process 45.0° 100.0 LPI

30105833aF.fm Page 2 Wednesday, December 13, 2006 5:29 PM

DONNÉES SUR LA CONSOMMATION D’ÉNERGIE ET D’EAU

Temp é ratur e

Programme

(°C)
Coton 95 5,0 49
Coton

***

60 5,0 49 0,95 2:20

Charge

(kg)

Eau

(l)

Énergie

(kWh)

1,90 2:00

**

Durée approx.
du programme

(heures : minutes)

*

Coton 40 5,0 44 0,60 2:00

Synthétique 60 2,5 50

0,70 1,30

**

Synthétique 40 2,5 45 0,55 1:15

Délicat 30 1,5 50 0,50 0:45

40 3,0 45 0,45 1:00

Chrono

30 3,0 40 0,40 0:30

Laine 40 1,0 55 0,60 0:45

Lavage main 40 1,0 45 0,60 0:40

Les données relatives à la consommation d’eau et d’énergie ont été mesurées dans les conditions normales prévues par la
norme CEI/EN 60 456. Ces valeurs peuvent toutefois varier en fonction de la pression de l’eau, de la température de
l’arrivée d’eau, de la charge et du type de linge.

L’affichage du temps résiduel peut différer des valeurs fournies dans le tableau, car il dépend des conditions d’utilisation

*

de votre habitation.
Afin de réduire la température de l’eau, un peu d’eau froide est ajoutée à la fin du cycle de lavage, avant la vidange de la cuve.

**

Programme de référence pour l’étiquette énergétique.

***

V ERSEZ LE DÉTERGENT, FERMEZ LE HUBLOT
ET SÉLECTIONNEZ LE PROGRAMME

Versez le détergent conformément aux indications
figurant sur la première page ou celles décrites dans
votre notice d’utilisation. Fermez le hublot et
positionnez le

sélecteur de programme

sur le

programme et la température souhaités. Le voyant
situé à côté de la touche

“Départ/Pause”

clignote.

SÉLECTION DE L’OPTION DÉSIRÉE

Pressez la touche de(des) option(s) souhaitée(s) - le
voyant correspondant s’allume.
Si la combinaison du programme et des options
supplémentaires n’est pas possible, le voyant s’éteint
automatiquement. Les combinaisons d’options qui ne
conviennent pas sont automatiquement désélectionnées.

Touche “Prélavage”

• Pour le lavage du linge particulièrement sale (sable,
salissures grossières, par exemple). La durée du
cycle est augmentée d’environ 15 minutes.

Touche “Rinçage Plus”

• La quantité d’eau est augmentée et le cycle de
rinçage est allongé.

• Particulièrement conseillé dans les régions
possédant une eau extrêmement douce, pour le
linge des bébés et des personnes allergiques.

Touche “Arrêt Cuve Pleine”

• Le linge non essoré reste dans la dernière eau de
rinçage, permettant ainsi d’éviter la formation de
faux plis et la décoloration du linge.

• Cette option est particulièrement conseillée
pour les programmes “Synthétique”, “Délicat”
et “Magic 40°”.

• Elle est particulièrement utile si vous désirez
remettre l’essorage à plus tard ou ne pas essorer.

Remarque :

le programme s’interrompt à
“Arrêt cuve pleine” lorsque le voyant “A.C.P.”
s’allume dans l’indicateur de déroulement du
programme. Le voyant situé près de la touche

“Départ/Pause”

clignote.

Pour supprimer l’option “Arrêt Cuve pleine” :

• Appuyez sur la touche

“Départ/Pause”

; le
programme se terminera automatiquement par
le cycle d’essorage sélectionné pour le
programme de lavage.

• Si vous ne désirez pas essorer les vêtements,
tournez le sélecteur de programme jusqu’au
programme “Vidange” et appuyez sur la touche

“Départ/Pause”

.

Touche “Essorage variable”

• Une vitesse d’essorage maximale est attribuée
automatiquement à chaque programme.

• Appuyez sur cette touche pour définir une autre
vitesse d’essorage.

• Si vous sélectionnez la vitesse d’essorage “0”,
l’essorage final est annulé, mais pas les essorages
intermédiaires effectués au cours du rinçage.
L’eau est seulement vidangée.

DÉMARRAGE DU PROGRAMME

Ouvrez le robinet et appuyez sur la touche

. Le voyant situé près de la touche

Pause”

est allumé. L’indicateur de déroulement du

Pause”

“Départ/

“Départ/

programme indique la phase du programme en cours,
en se déplaçant de gauche à droite en passant par les
phases de lavage, rinçage et essorage/vidange.

• Dès que la phase du programme est terminée, le
voyant correspondant s’éteint.

VOYANT “OUVERTURE PORTE”

Avant de démarrer un programme et au terme d’un
programme, le voyant est allumé pour indiquer que
le hublot peut être ouvert. Tant qu’un programme
de lavage est en cours, le hublot reste verrouillé et
ne peut en aucun cas être forcé. Si vous devez
absolument l’ouvrir alors qu’un programme est en
cours, consultez le chapitre “Annulation (RAZ) d’un
programme avant la fin”.

VOYANTS ROUGES

“Service”

L’allumage du voyant “Service” peut être déclenché
par un défaut de fonctionnement d’un composant
électrique. Consultez le chapitre “Diagnostic rapide”
dans la notice d’utilisation ; si le problème persiste,
contactez le Service Après-vente.

“Arrivée d’eau”

L’eau n’entre que lentement ou pas du tout. Ouvrez le
robinet ; si le voyant reste allumé, consultez le chapitre
“Diagnostic Rapide” dans la notice d’utilisation.

“Nettoyage filtre”

La vidange de l’eau ne s’effectue pas. Vérifiez si le
tuyau de vidange n’est pas plié ou si le filtre ne doit
pas être nettoyé ; dans ce dernier cas, consultez la
Notice d’utilisation (“Nettoyage du filtre”).

FIN DU PROGRAMME

• Tous les voyants de l’indicateur de déroulement
du programme sont éteints et le voyant
“Ouverture porte” est allumé.

1. Tournez le sélecteur de programme sur “Off/O”.

2. Fermez le robinet.

3. Ouvrez la porte et sortez le linge.

4. Laissez la porte entrouverte pour permettre au
tambour de sécher.

CHANGEMENT DE PROGRAMME ET/OU
D’OPTIONS APRÈS LE DÉMARRAGE DU
PROGRAMME

1. Appuyez sur la touche

“Départ/Pause”

pour

démarrer le programme. Le voyant s’allume.

2. Sélectionnez un autre programme (une autre
température), d’autres options supplémentaires et

- si vous le souhaitez - une autre vitesse d’essorage.

3. Appuyez de nouveau sur la touche

. Le nouveau programme démarrera là

Pause”

“Départ/

où le programme précédent a été interrompu.
N’ajoutez pas d’autre détergent pour ce
programme.

ANNULATION (RAZ) D’UN PROGRAMME
EN COURS AVANT LA FIN

La touche

“Annulation”

annule un programme

avant la fin.

• Appuyez sur la touche

“Annulation”

pendant au
moins 3 secondes. L’eau résiduelle est évacuée
avant que le hublot ne puisse être ouvert.
