Whirlpool AWO/D 47106 WP PROGRAM TABLE

30106113F.fm Page 1 Thursday, October 18, 2007 5:01 PM

F

A. Voyant “Ouverture porte”

Le lave-linge est équipé de systèmes de sécurité automatiques qui détectent précocement les anomalies et vous permettent de réagir en conséquence, par exemple. :

B.Voyant “Service”

C.Voyant “Arrivée d’eau”

D.Voyant “Nettoyage filtre”

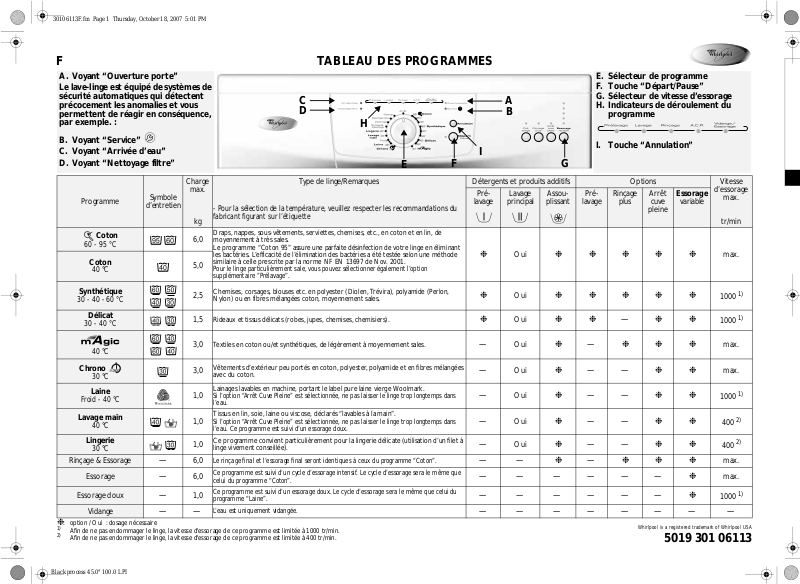

TABLEAU DES PROGRAMMES

C		A
D		B
H
		I
E	F	G

E.Sélecteur de programme

F.Touche “Départ/Pause”

G.Sélecteur de vitesse d’essorage

H.Indicateurs de déroulement du programme

I.Touche “Annulation”

								Charge	Type de linge/Remarques	Détergents et produits additifs						Options			Vitesse
			Symbole					max.		Pré-	Lavage	Assou-			Pré-	Rinçage	Arrêt	Essorage	d’essorage
Programme										lavage	principal	plissant			lavage	plus	cuve	variable	max.
			d’entretien						- Pour la sélection de la température, veuillez respecter les recommandations du
																	pleine
								kg	fabricant figurant sur l’étiquette										tr/min
Coton								6,0	Draps, nappes, sous-vêtements, serviettes, chemises, etc., en coton et en lin, de
60 - 95 °C									moyennement à très sales.
									Le programme “Coton 95” assure une parfaite désinfection de votre linge en éliminant		Oui								max.
Coton									les bactéries. L’efficacité de l’élimination des bactéries a été testée selon une méthode
								5,0	similaire à celle prescrite par la norme NF EN 13697 de Nov. 2001.
40 °C									Pour le linge particulièrement sale, vous pouvez sélectionner également l’option
									supplémentaire ”Prélavage”.
Synthétique								2,5	Chemises, corsages, blouses etc. en polyester (Diolen, Trévira), polyamide (Perlon,		Oui								1000 1)
30 - 40 - 60 °C									Nylon) ou en fibres mélangées coton, moyennement sales.
Délicat								1,5	Rideaux et tissus délicats (robes, jupes, chemises, chemisiers).		Oui					—			1000 1)
30 - 40 °C
40 °C								3,0	Textiles en coton ou/et synthétiques, de légèrement à moyennement sales.	—	Oui				—				max.
Chrono								3,0	Vêtements d’extérieur peu portés en coton, polyester, polyamide et en fibres mélangées	—	Oui				—	—			max.
30 °C									avec du coton.
Laine								1,0	Lainages lavables en machine, portant le label pure laine vierge Woolmark.	—	Oui				—	—			1000 1)
									Si l’option “Arrêt Cuve Pleine” est sélectionnée, ne pas laisser le linge trop longtemps dans
Froid - 40 °C
									l’eau.
Lavage main								1,0	Tissus en lin, soie, laine ou viscose, déclarés “lavables à la main”.	—	Oui				—	—			400 2)
									Si l’option “Arrêt Cuve Pleine” est sélectionnée, ne pas laisser le linge trop longtemps dans
40 °C
									l’eau. Ce programme est suivi d’un essorage doux.
Lingerie								1,0	Ce programme convient particulièrement pour la lingerie délicate (utilisation d’un filet à	—	Oui				—	—			400 2)
30 °C									linge vivement conseillée).
Rinçage & Essorage				—				6,0	Le rinçage final et l’essorage final seront identiques à ceux du programme “Coton”.	—	—				—				max.
Essorage				—				6,0	Ce programme est suivi d’un cycle d’essorage intensif. Le cycle d’essorage sera le même que	—	—	—			—	—	—		max.
									celui du programme “Coton”.
Essorage doux				—				1,0	Ce programme est suivi d’un essorage doux. Le cycle d’essorage sera le même que celui du	—	—	—			—	—	—		1000 1)
									programme “Laine”.
Vidange				—				—	L’eau est uniquement vidangée.	—	—	—			—	—	—	—	—

:

1)

2)

	option / Oui : dosage nécessaire	Whirlpool is a registered trademark of Whirlpool USA
	Afin de ne pas endommager le linge, la vitesse d'essorage de ce programme est limitée à 1000 tr/min.
		5019 301 06113
	Afin de ne pas endommager le linge, la vitesse d'essorage de ce programme est limitée à 400 tr/min.

Black process 45.0° 100.0 LPI

30106113F.fm Page 2 Thursday, October 18, 2007 5:01 PM

DONNÉES SUR LA CONSOMMATION D’ÉNERGIE ET D’EAU

	Programme	Température	Charge	Eau	Énergie	Durée approx. du programme
		(°C)	(kg)	(l)	(kWh)	(heures : minutes)*
	Coton / Antibactérien	95	6,0	59**	1,90	2:00
	Coton***	60	6,0	49	1,14	2:10
	Coton	40	5,0	56	0,70	2:00
	Synthétique	60	2,5	50**	0,80	1:35
	Synthétique	40	2,5	46	0,50	1:20
	Délicat	30	1,5	60	0,50	0:45
	Magic	40	3,0	41	0,50	1:00
	Chrono	30	3,0	41	0,40	0:30
	Laine	40	1,0	60	0,50	0:45
	Lavage main	40	1,0	45	0,50	0:40
	Lingerie	30	1,0	45	0,50	0:40

Les données relatives à la consommation d’eau et d’énergie ont été mesurées dans les conditions normales prévues par la norme CEI/EN 60 456. Ces valeurs peuvent toutefois varier en fonction de la pression et de la température de l’arrivée d’eau, de la charge et du type de linge.

*L’affichage du temps résiduel peut différer des valeurs fournies dans le tableau, car il dépend des conditions d’utilisation de votre habitation.

**Afin de réduire la température de l’eau, un peu d’eau froide est ajoutée à la fin du cycle de lavage, avant la vidange de la cuve.

***Programme de référence pour l’étiquette énergétique.

VERSEZ LE DÉTERGENT, FERMEZ LE HUBLOT ET SÉLECTIONNEZ LE PROGRAMME

Versez le détergent conformément aux indications figurant sur la première page ou celles décrites dans votre notice d’utilisation. Fermez le hublot et positionnez le sélecteur de programme sur le programme et la température souhaités. Le voyant situé à côté de la touche “Départ/Pause” clignote.

SÉLECTION DE L’OPTION DÉSIRÉE

Pressez la touche de (des) option(s) souhaitée(s) - le voyant correspondant s’allume.

Si la combinaison du programme et des options supplémentaires n’est pas possible, le voyant s’éteint automatiquement. Les combinaisons d’options qui ne sont pas compatibles sont automatiquement désélectionnées.

Touche “Prélavage”

•Pour le lavage du linge particulièrement sale (sable, salissures grossières, par exemple). La durée du cycle est augmentée d’environ

15 minutes.

Touche “Rinçage plus”

•La quantité d’eau est augmentée et le cycle de rinçage est allongé.

•Particulièrement conseillée dans les régions possédant une eau extrêmement douce, pour le linge des bébés et des personnes allergiques.

Touche “Arrêt cuve pleine”

•Le linge non essoré reste dans la dernière eau de rinçage, permettant ainsi d’éviter la formation de faux plis et la décoloration du linge.

•Cette option est particulièrement conseillée pour les programmes “Synthétique”, “Délicat” et “Magic 40°”.

•Elle est particulièrement utile si vous désirez remettre l’essorage à plus tard ou ne pas essorer.

Remarque : le programme “Arrêt cuve pleine” s’arrête lorsque le voyant “Antifroissage” s’allume dans l’indicateur de déroulement du programme. Le voyant situé à côté de la touche

“Départ/Pause” clignote.

•Si l’option “Arrêt cuve pleine” est sélectionnée, ne pas laisser le linge trop longtemps dans l’eau.

Pour supprimer l’option “Arrêt cuve pleine” :

•Appuyez sur la touche “Départ/Pause“; le programme se terminera automatiquement par le cycle d’essorage sélectionné pour le programme de lavage.

•Si vous ne désirez pas essorer les vêtements, tournez le sélecteur de programme jusqu’au programme “Vidange” et appuyez sur la touche

“Départ/Pause”.

Touche “Essorage variable”

•Une vitesse d’essorage maximale est attribuée automatiquement à chaque programme.

•Appuyez sur cette touche pour définir une autre vitesse d’essorage.

•Si vous sélectionnez la vitesse d’essorage “0”, l’essorage final est annulé, mais les essorages intermédiaires à vitesse maximale ont lieu pendant le rinçage. L’eau est seulement vidangée.

DÉMARRAGE DU PROGRAMME

Ouvrez le robinet et appuyez sur la touche “Départ/Pause”. Le voyant situé près de la touche “Départ/Pause” s’allume. L’indicateur de déroulement du programme indique la phase du programme en cours, et se déplace de gauche à droite en passant par les phases de lavage, rinçage et essorage/vidange.

•Dès que la phase du programme est terminée, le voyant correspondant s’éteint.

VOYANT “OUVERTURE PORTE”

Avant de démarrer un programme et au terme d’un programme, le voyant est allumé pour indiquer que le hublot peut être ouvert. Tant qu’un programme de lavage est en cours, le hublot reste verrouillé et ne peut en aucun cas être forcé. Si vous devez absolument l’ouvrir alors qu’un programme est en cours, consultez le chapitre “Annulation (Réinitialisation) d’un programme en cours avant la fin”.

VOYANTS ROUGES

“Service”

L’allumage du voyant “Service” peut être déclenché par un défaut de fonctionnement d’un composant électrique. Consultez le chapitre “Diagnostic rapide” dans le Mode d’emploi ; si le problème persiste, contactez le Service Après-vente.

“Arrivée d’eau”

L’eau n’entre que lentement ou pas du tout. Ouvrez le robinet ; si le voyant reste allumé, consultez le chapitre “Diagnostic Rapide” dans le Mode d’emploi.

“Nettoyage filtre”

La vidange de l’eau ne s’effectue pas. Vérifiez si le tuyau de vidange n’est pas plié ou si le filtre ne doit pas être nettoyé ; dans ce dernier cas, consultez le Mode d’emploi (“Nettoyage du filtre”).

FIN DU PROGRAMME

•Tous les voyants de l’indicateur de déroulement du programme sont éteints et le voyant “Ouverture porte” est allumé.

1.Tournez le sélecteur de programme sur “Off/O”.

2.Fermez le robinet.

3.Ouvrez la porte et sortez le linge.

4.Laissez la porte entrouverte pour permettre au tambour de sécher.

CHANGEMENT DE PROGRAMME ET/OU D’OPTIONS APRÈS LE DÉMARRAGE DU PROGRAMME

1.Appuyez sur la touche “Départ/Pause” pour démarrer le programme. Le voyant s’allume.

2.Sélectionnez un autre programme (autre température), une autre vitesse d’essorage et d’autres options, si vous le souhaitez.

3.Appuyez de nouveau sur la touche “Départ/ Pause”. Le nouveau programme démarrera là où le programme précédent a été interrompu. N’ajoutez pas d’autre détergent pour ce programme.

ANNULATION (RÉINITIALISATION) D’UN PROGRAMME EN COURS AVANT LA FIN

La touche “Annulation” annule un programme avant la fin.

•Appuyez sur la touche “Annulation” pendant au moins 3 secondes. L’eau résiduelle est évacuée avant que le hublot ne puisse être ouvert.
