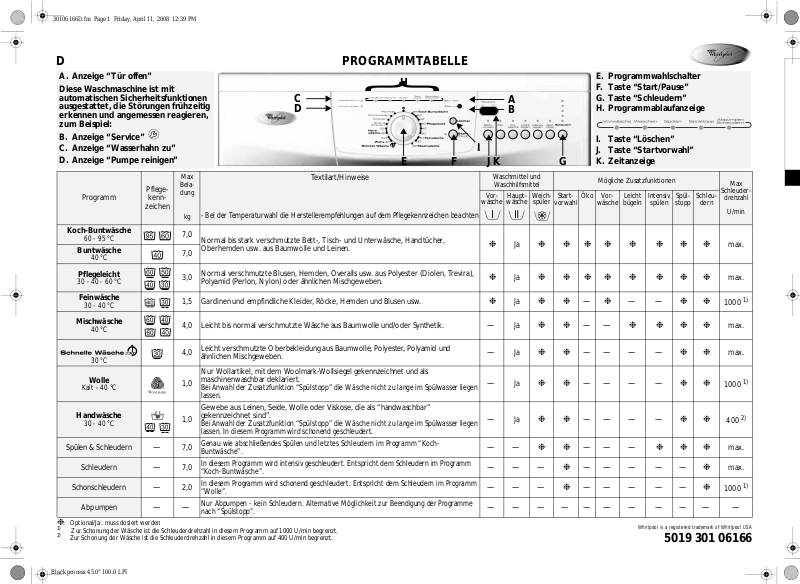

D PROGRAMMTABELLE
A. Anzeige “Tür offen”
Diese Waschmaschine ist mit automatischen Sicherheitsfunktionen ausgestattet, die Störungen frühzeitig erkennen und angemessen reagieren, zum Beispiel:
B.Anzeige “Service”
C.Anzeige “Wasserhahn zu”
D.Anzeige “Pumpe reinigen”
H |
|
|
|
E. Programmwahlschalter |
|
|
|
|
F. Taste “Start/Pause” |
||
} |
|
|
|
||
|
|
A |
|
|
|
C |
|
|
G. Taste “Schleudern” |
||
D |
|
|
B |
H. Programmablaufanzeige |
|
|
|
I |
|
I. |
Taste “Löschen” |
|
|
|
J. |
Taste “Startvorwahl” |
|
E |
F |
J K |
G |
K. Zeitanzeige |
|
|
|
|
|
|
|
|
|
Max |
Textilart/Hinweise |
Waschmittel und |
|
|
Mögliche Zusatzfunktionen |
|
Max |
|
|
|
|||||||
|
|
|
|
Pflege- |
Bela- |
|
Waschhilfsmittel |
|
|
|
|
|
|
|||||||||||||
|
|
|
|
dung |
|
|
|
|
|
|
|
|
|
|
|
|
|
Schleuder- |
|
|
|
|||||
Programm |
|
kenn- |
|
Vor- |
Haupt- |
Weich- |
Start- |
Öko |
Vor- |
Leicht |
Intensiv |
Spül- |
Schleu- |
|
|
|
||||||||||
|
|
|
drehzahl |
|
|
|
||||||||||||||||||||
|
|
|
zeichen |
|
|
wäsche |
wäsche |
spüler |
vorwahl |
|
wäsche |
bügeln |
spülen |
stopp |
dern |
|
|
|
|
|||||||
|
|
|
|
- Bei der Temperaturwahl die Herstellerempfehlungen auf dem Pflegekennzeichen beachten |
|
|
|
|
|
|
|
|
|
|
|
|
U/min |
|
|
|
||||||
|
|
|
|
|
|
|
|
|
kg |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Koch-Buntwäsche |
|
|
|
|
|
|
7,0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
60 - 95 °C |
|
|
|
|
|
|
Normal bis stark verschmutzte Bett-, Tischund Unterwäsche, Handtücher, |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
Ja |
|
|
|
|
|
|
|
|
max. |
|
|
|
||||||
Buntwäsche |
|
|
|
|
|
|
7,0 |
Oberhemden usw. aus Baumwolle und Leinen. |
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
40 °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Pflegeleicht |
|
|
|
|
|
|
3,0 |
Normal verschmutzte Blusen, Hemden, Overalls usw. aus Polyester (Diolen, Trevira), |
|
Ja |
|
|
|
|
|
|
|
|
max. |
|
|
|
||||
|
|
|
|
|
|
|
|
|
||||||||||||||||||
30 - 40 - 60 °C |
|
|
|
|
|
|
Polyamid (Perlon, Nylon) oder ähnlichen Mischgeweben. |
|
|
|
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Feinwäsche |
|
|
|
|
|
|
1,5 |
Gardinen und empfindliche Kleider, Röcke, Hemden und Blusen usw. |
|
Ja |
|
|
— |
|
— |
— |
|
|
1000 1) |
|
|
|
||||
|
|
|
|
|
|
|
|
|
||||||||||||||||||
30 - 40 °C |
|
|
|
|
|
|
|
|
|
|||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
Mischwäsche |
|
|
|
|
|
|
4,0 |
Leicht bis normal verschmutzte Wäsche aus Baumwolle und/oder Synthetik. |
— |
Ja |
|
|
— |
— |
|
|
|
|
max. |
|
|
|
||||
|
|
|
|
|
|
|
|
|
||||||||||||||||||
|
40 °C |
|
|
|
|
|
|
|
|
|
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4,0 |
Leicht verschmutzte Oberbekleidung aus Baumwolle, Polyester, Polyamid und |
— |
Ja |
|
|
— |
— |
— |
— |
|
|
max. |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
30 °C |
|
|
|
|
|
|
ähnlichen Mischgeweben. |
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Nur Wollartikel, mit dem Woolmark-Wollsiegel gekennzeichnet und als |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Wolle |
|
|
|
|
|
|
1,0 |
maschinenwaschbar deklariert. |
— |
Ja |
|
|
— |
— |
— |
— |
|
|
1000 1) |
|
|
|
|||
Kalt - 40 °C |
|
|
|
|
|
|
Bei Anwahl der Zusatzfunktion “Spülstopp” die Wäsche nicht zu lange im Spülwasser liegen |
|
|
|
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
lassen. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Handwäsche |
|
|
|
|
|
|
|
Gewebe aus Leinen, Seide, Wolle oder Viskose, die als “handwaschbar” |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
1,0 |
gekennzeichnet sind”. |
— |
Ja |
|
|
— |
— |
— |
— |
|
|
400 2) |
|
|
|
|||||
30 - 40 °C |
|
|
|
|
|
|
Bei Anwahl der Zusatzfunktion “Spülstopp” die Wäsche nicht zu lange im Spülwasser liegen |
|
|
|
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
lassen. In diesem Programm wird schonend geschleudert. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Spülen & Schleudern |
|
|
— |
7,0 |
Genau wie abschließendes Spülen und letztes Schleudern im Programm “Koch- |
— |
— |
|
|
— |
— |
— |
|
|
|
max. |
|
|
|
|||||||
|
|
Buntwäsche”. |
|
|
|
|||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Schleudern |
|
|
— |
7,0 |
In diesem Programm wird intensiv geschleudert. Entspricht dem Schleudern im Programm |
— |
— |
— |
|
— |
— |
— |
— |
— |
|
max. |
|
|
|
|||||||
|
|
“Koch-Buntwäsche”. |
|
|
|
|||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Schonschleudern |
|
|
— |
2,0 |
In diesem Programm wird schonend geschleudert. Entspricht dem Schleudern im Programm |
— |
— |
— |
|
— |
— |
— |
— |
— |
|
1000 1) |
|
|
|
|||||||
|
|
“Wolle”. |
|
|
|
|||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Abpumpen |
|
|
— |
— |
Nur Abpumpen - kein Schleudern. Alternative Möglichkeit zur Beendigung der Programme |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
|
|
|||||||
|
|
nach “Spülstopp”. |
|
|
|
|||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
:
1)
2)
Optional/Ja : muss dosiert werden |
Whirlpool is a registered trademark of Whirlpool USA |
|
Zur Schonung der Wäsche ist die Schleuderdrehzahl in diesem Programm auf 1000 U/min begrenzt. |
||
5019 301 06166 |
||
Zur Schonung der Wäsche ist die Schleuderdrehzahl in diesem Programm auf 400 U/min begrenzt. |
Black process 45.0° 100.0 LPI
30106166D.fm Page 2 Friday, April 11, 2008 12:39 PM
VERBRAUCHSDATEN
Programm |
Temperatur |
Beladung |
Wasser |
Energie |
Ungefähre Programmdauer |
|||||
(°C) |
(kg) |
(l) |
(kWh) |
(Stunden : Minuten)* |
||||||
|
|
|
|
|
||||||
Kochwäsche |
95 |
7,0 |
74** |
2,10 |
2:10 |
|||||
Buntwäsche mit “Öko”*** |
60 |
7,0 |
54 |
1,19 |
2:10 |
|||||
Buntwäsche |
60 |
7,0 |
69 |
1,33 |
2:20 |
|||||
Buntwäsche |
40 |
7,0 |
69 |
0,75 |
2:05 |
|||||
Pflegeleicht |
60 |
3,0 |
46** |
0,80 |
1:35 |
|||||
Pflegeleicht |
40 |
3,0 |
42 |
0,40 |
1:20 |
|||||
Feinwäsche |
30 |
1,5 |
60 |
0,50 |
0:45 |
|||||
Mischwäsche |
40 |
4,0 |
48 |
0,50 |
1:00 |
|||||
|
|
|
|
|
30 |
4,0 |
48 |
0,25 |
0:30 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Wolle |
40 |
1,0 |
60 |
0,55 |
0:45 |
|||
Handwäsche |
40 |
1,0 |
45 |
0,55 |
0:40 |
Die Verbrauchswerte wurden unter Standardbedingungen gemäß Richtlinien IEC/EN 60456 gemessen. Die Verbrauchsdaten können in den einzelnen Haushalten je nach Wasserdruck, Wasserzulauftemperatur, Wäschemenge und Wäscheart von den Tabellenwerten abweichen.
*Auch die Restzeitanzeige kann von den Tabellenwerten abweichen, da sie von den jeweiligen Haushaltsverhältnissen abhängt.
**Zur Herabsetzung der Wassertemperatur wird am Ende des Hauptwaschgangs vor dem Abpumpen kaltes Wasser zugeführt.
***Referenzprogramm für das Energie-Etikett.
WASCHMITTEL HINZUGEBEN, TÜR SCHLIESSEN UND PROGRAMM AUSWÄHLEN
Waschmittel laut Titelseite und Kapitel “Waschmittel und Waschzusätze” der Gebrauchsanleitung hinzugeben.
1.Die Tür schließen und den Programm-wahlschalter auf das gewählte Programm und die gewünschte Temperatur stellen.
2.Die Zeitanzeige gibt die Dauer des gewählten Programms an (in Stunden und Minuten); die Kontrollleuchte der Taste “Start/Pause” blinkt.
3.Die Anzeigelampe der festgelegten Schleuderdrehzahl leuchtet auf.
GEWÜNSCHTE ZUSATZFUNKTION WÄHLEN
Nach Drücken jeder beliebigen Funktionstaste leuchtet die entsprechende Anzeigelampe auf.
Ist eine bestimmte Kombination von Programm und Zusatzfunktion/en nicht möglich, erlöschen die Anzeigeleuchten automatisch. Nicht mögliche Kombinationen von Zusatzfunktionen werden automatisch abgewählt.
Taste “Öko”
•Mit einem etwas geänderten Temperaturprofil und leicht verlängerter Waschdauer kann die optimale Kombination von gutem Waschergebnis und noch niedrigerem Energieverbrauch erzielt werden.
Taste “Vorwäsche”
•Nur für stark verschmutzte Wäsche (z. B. sandig oder verkrustet) bestimmt. Die Programmdauer erhöht sich
um etwa 15 Minuten.
Taste “Leicht bügeln”
•Diese Zusatzfunktion kann mit den Programmen “Koch-/ Buntwäsche”, “Pflegeleicht” und “Mischwäsche” gewählt werden, um das Bügeln zu erleichtern.
•Erhöht die Wassermenge und schleudert die Wäsche sehr schonend.
Taste “Intensiv spülen”
•Diese Option erhöht die Wassermenge und verlängert den Spülzyklus.
•Diese Zusatzfunktion eignet sich besonders für Gegenden mit sehr weichem Wasser, die Reinigung von Babywäsche und als Hilfe bei Waschmittelallergien.
Taste “Spülstopp”
•Die Wäsche bleibt ungeschleudert im letzten Spülwasser liegen: ein Verfärben der Wäsche und erhöhte Knitterbildung werden vermieden.
•Diese Option empfiehlt sich besonders für die Programme “Synthetik”, “Feinwäsche” oder “Mischwäsche”.
•Diese Zusatzfunktion ist besonders hilfreich, wenn Sie den Schleudervorgang zu einem späteren Zeitpunkt ausführen oder nur abpumpen wollen.
Hinweis: Das Programm schaltet auf “Spülstopp”, sobald die Anzeigelampe “Spülstopp” in der Programmablaufanzeige aufleuchtet. Die Anzeigelampe
neben der Taste “Start/Pause” blinkt.
Beenden der Funktion “Spülstopp:
•Drücken Sie die Taste “Start/Pause”; das Programm endet automatisch mit dem Schleudergang für das gewählte Waschprogramm.
•Soll die Wäsche nicht geschleudert werden, stellen Sie den Programmwahlschalter auf “Abpumpen” und
drücken Sie erneut die Taste “Start/Pause”.
Taste “Schleudern”
•Jedes Programm verfügt über eine voreingestellte maximale Schleuderdrehzahl.
•Drücken Sie die Taste, um eine andere Schleuderdrehzahl einzustellen.
•Ist die Schleuderdrehzahl auf “0” gesetzt, wird der Endschleudergang aufgehoben. Die Schleuderdrehzahlen während des Spülvorgangs bleiben jedoch erhalten. Das Wasser wird lediglich abgepumpt.
STARTVORWAHL
Die Taste “Startvorwahl” ermöglicht die günstigste Zeit für einen Waschgang zu wählen, z. B. nachts, wenn in manchen Gegenden der Stromtarif niedriger ist.
•Wählen Sie das Programm, die Temperatur und die Zusatzfunktionen.
•Drücken Sie die Taste “Startvorwahl”, um eine Verzögerungszeit zwischen 1 und 23 Stunden zu wählen;
•Drücken Sie die Taste “Start/Pause”.
Die Anzeigeleuchte neben der Taste “Startvorwahl” leuchtet auf und der Countdown der Startvorwahl setzt ein.
•Nach dem Programmstart wird die Startvorwahl-Anzeige ausgeblendet und durch die Restzeitanzeige ersetzt.
•Nach Drücken der Taste “Start/Pause” kann die eingestellte Stundenzahl durch erneutes Drücken der Taste “Startvorwahl” reduziert werden.
Löschen der “Startvorwahl”
..Bevor Sie auf die Taste “Start/Pause” drücken:
•Drehen Sie den Programmwahlschalter auf eine andere Stellung oder drücken Sie die Taste “Löschen” .
..Nach Betätigung der Taste “Start/Pause:
•Drücken Sie die Taste “Löschen” mindestens 3 Sekunden lang - die Startvorwahl-Anzeige auf dem Display erlischt.
PROGRAMMSTART
Wasserhahn öffnen und die Taste “Start/Pause” drücken. Die Anzeige neben der Taste “Start/Pause” leuchtet auf. Die Programmablaufanzeige bewegt sich von links nach rechts über die Phasen Waschen, Spülen und Abpumpen/Schleudern.
Die Zeitanzeige gibt die verbleibende Restzeit des Programms an. Je nach Beladung und Temperatur des Zulaufwassers wird die Restzeit in einigen Programmphasen neu berechnet. In diesem Fall wird eine Animation auf dem Display eingeblendet.
ANZEIGE “TÜR OFFEN”
Vor dem Programmstart und nach dem Programmende leuchtet die Anzeige auf und zeigt damit an, dass die Tür geöffnet werden kann. Solange das Waschprogramm läuft, ist die Tür verriegelt und darf unter keinen Umständen mit Gewalt geöffnet werden. Falls die dringende Notwendigkeit besteht, die Tür während eines laufenden Waschprogramms zu öffnen, beziehen Sie sich bitte auf “Löschen” (Reset) eines laufenden Programms vor Programmende”.
ROTE ANZEIGEN
Anzeige “Service”
Das Aufleuchten der Anzeige “Service” kann durch eine Störung eines elektrischen Bauteils verursacht sein. Lesen Sie bitte den Abschnitt “Erst einmal selbst prüfen” in der Gebrauchsanleitung durch; sollte die Störung fortbestehen, wenden Sie sich bitte an den Kundendienst.
Anzeige “Wasserhahn zu”
Die Waschmaschine hat keine oder keine ausreichende Wasserversorgung. Wasserhahn öffnen; Wenn die Anzeigeleuchte nicht erlischt, lesen Sie bitte den Abschnitt “Erst einmal selbst prüfen” in der Gebrauchsanleitung durch.
Anzeige “Pumpe reinigen”
Das Wasser wird nicht aus der Waschmaschine gepumpt. Prüfen Sie, ob der Ablaufschlauch geknickt ist oder der Filter gereinigt werden muss; in diesem Fall lesen Sie bitte die Gebrauchsanleitung (“Filter entfernen”).
PROGRAMMENDE
•Alle Lampen der Programmablaufanzeige sind ausgeschaltet und die Anzeige “Tür offen” leuchtet auf.
1.Drehen Sie den Programmwahlschalter aus die “Aus”- Position.
2.Wasserhahn schließen.
3.Öffnen Sie die Tür und nehmen Sie die Wäsche heraus.
4.Schließen Sie die Tür nicht vollständig, damit die Trommel trocknen kann.
PROGRAMMUND/ODER OPTIONSÄNDERUNGEN NACH PROGRAMMSTART
1.Drücken Sie die Taste “Start/Pause”, um das Programm anzuhalten. Das Lämpchen blinkt.
2.Wählen Sie das neue Programm, die Temperatur, eventuelle Zusatzfunktionen und ggf. eine andere Schleuderdrehzahl.
3.Drücken Sie erneut die Taste “Start/Pause”. Das neue Programm fährt in derselben Phase fort, in der das vorhergegangene Programm unterbrochen wurde. Für dieses Programm kein Waschmittel mehr hinzufügen.
LÖSCHEN (RESET) EINES LAUFENDEN PROGRAMMS VOR PROGRAMMENDE
Die Rückstelltaste “Löschen” unterbricht das Programm vor dem Ende.
•Drücken Sie auf die Taste “Löschen” mindestens 3 Sekunden lang. Eventuell vorhandenes Wasser wird abgepumpt, bevor die Tür geöffnet werden kann.
Whirlpool is a registered trademark of Whirlpool USA
5019 301 06166
