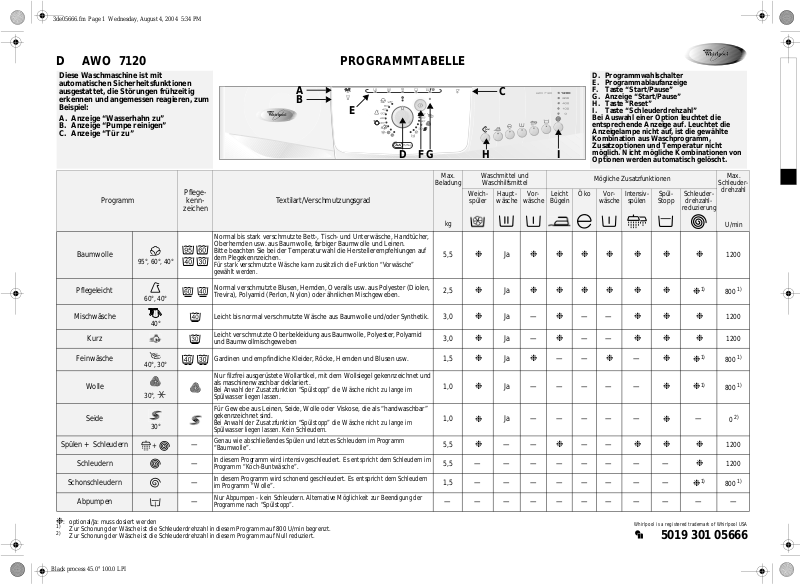

D AWO 7120 PROGRAMMTABELLE

Diese Waschmaschine ist mit
automatischen Sicherheitsfunktionen
ausgestattet, die Störungen frühzeitig
erkennen und angemessen reagieren, zum
Beispiel:

A. Anzeige “Wasserhahn zu”
B. Anzeige “Pumpe reinigen”
C. Anzeige “Tür zu”

A

B

GEF

D. Programmwahlschalter
E. Programmablaufanzeige

C

HID

F. Taste “Start/Pause”
G. Anzeige “Start/Pause”
H. Taste “Reset”
I. Taste “Schleuderdrehzahl”
Bei Auswahl einer Option leuchtet die
entsprechende Anzeige auf. Leuchtet die
Anzeigelampe nicht auf, ist die gewählte
Kombination aus Waschprogramm,
Zusatzoptionen und Temperatur nicht
möglich. Nicht mögliche Kombinationen von
Optionen werden automatisch gelöscht.

Programm

Baumwolle

95°, 60°, 40°

Pflegeleicht

60°, 40°

Mischwäsche

40°

Kurz

Feinwäsche

40°, 30°

Wolle

30°,

Seide

30°

Spülen + Schleudern

+

Schleudern —

Schonschleudern —

Abpumpen —

Pflege-

kenn-

zeichen

—

Textilart/Verschmutzungsgrad

Normal bis stark verschmutzte Bett-, Tisch- und Unterwäsche, Handtücher,
Oberhemden usw. aus Baumwolle, farbiger Baumwolle und Leinen.
Bitte beachten Sie bei der Temperaturwahl die Herstellerempfehlungen auf
dem Plegekennzeichen.

Für stark verschmutzte Wäsche kann zusätzlich die Funktion “Vorwäsche”
gewählt werden.

Normal verschmutzte Blusen, Hemden, Overalls usw. aus Polyester (Diolen,
Trevira), Polyamid (Perlon, Nylon) oder ähnlichen Mischgeweben.

Leicht bis normal verschmutzte Wäsche aus Baumwolle und/oder Synthetik.

Leicht verschmutzte Oberbekleidung aus Baumwolle, Polyester, Polyamid
und Baumwollmischgeweben

Gardinen und empfindliche Kleider, Röcke, Hemden und Blusen usw.
Nur filzfrei ausgerüstete Wollartikel, mit dem Wollsiegel gekennzeichnet und

als maschinenwaschbar deklariert.

Bei Anwahl der Zusatzfunktion “Spülstopp” die Wäsche nicht zu lange im
Spülwasser liegen lassen.

Für Gewebe aus Leinen, Seide, Wolle oder Viskose, die als “handwaschbar”
gekennzeichnet sind.

Bei Anwahl der Zusatzfunktion “Spülstopp” die Wäsche nicht zu lange im
Spülwasser liegen lassen. Kein Schleudern.

Genau wie abschließendes Spülen und letztes Schleudern im Programm
“Baumwolle”.

In diesem Programm wird intensiv geschleudert. Es entspricht dem Schleudern im
Programm “Koch-Buntwäsche”.

In diesem Programm wird schonend geschleudert. Es entspricht dem Schleudern
im Programm “Wolle”.

Nur Abpumpen - kein Schleudern. Alternative Möglichkeit zur Beendigung der
Programme nach “Spülstopp”.

Max.

Beladung

kg

5,5

2,5

3,0

3,0

1,5

1,0

1,0

5,5

5,5

1,5

Waschmittel und

Waschhilfsmittel

Weich-

spüler

Haupt­wäsche

❉

❉

❉

❉
❉

❉

❉

❉

Vor-

wäsche

Ja

Ja

Ja —

Ja —

Ja

Leicht

Bügeln

❉❉❉❉ ❉ ❉ ❉

❉❉❉❉ ❉ ❉

❉

❉

——

❉

Ja ———— —

Ja ———— —

——

❉

Mögliche Zusatzfunktionen

Öko Vor-

wäsche

Intensiv-

spülen

——

——

❉

——

Spül-

Stopp

❉❉ ❉

❉❉ ❉

—

❉

❉

❉

❉❉ ❉

— ————— — —
— ————— — —

Schleuder-

drehzahl-

reduzierung

1)

❉

1)

❉

1)

❉

—

❉

1)

❉

Max.

Schleuder-

drehzahl

U/min

1200

800

1200

1200

800

800

0

1200

1200

800

— — — ———— — — — —

1)

1)

1)

2)

1)

❉

: optional/Ja: muss dosiert werden

1)

Zur Schonung der Wäsche ist die Schleuderdrehzahl in diesem Programm auf 800 U/min begrenzt.

2)

Zur Schonung der Wäsche ist die Schleuderdrehzahl in diesem Programm auf Null reduziert.

Black process 45.0° 100.0 LPI

Whirlpool is a registered trademark of Whirlpool USA

5019 301 05666

3de05666.fm Page 2 Wednesday, August 4, 2004 5:34 PM

VERBRAUCHSDATEN

Programm

Baumwolle
Baumwolle
Baumwolle
Pflegeleicht
Pflegeleicht

Mischwäsche

Kurz

Feinwäsche

Wolle
Seide

Vorspülen kann die Programmdauer verlängern. Die Verbrauchswerte wurden unter Standardbedingungen gemäß Richtlinien
IEC/EN 60456 gemessen. Die Verbrauchsdaten können in den einzelnen Haushalten je nach Wasserdruck,
Wasserzulauftemperatur, Wäschemenge und Wäscheart von den Tabellenwerten abweichen.

* Zur Herabsetzung der Wassertemperatur wird am Ende des Hauptwaschgangs vor dem Abpumpen kaltes Wasser zugeführt.

Tem per at ur

(°C)

95 5,5 54* 1,90 2:00
60 5,5 49 1,04 2:20
40 5,0 44 0,60 2:05
60 2,5 55 0,80 1:30
40 2,5 55 0,60 1:20
40 3,0 45 0,50 1:00
30 3,0 37 0,40 0:30
30 1,5 60 0,50 0:45
30 1,0 60 0,30 0:40
30 1,0 45 0,30 0:40

WASCHMITTEL HINZUGEBEN, TÜR
SCHLIEßEN UND PROGRAMM AUSWÄHLEN

Waschmittel wie in der Programmübersicht bzw. im
Kapitel “Waschmittel und Waschhilfsmittel” des
Handbuchs beschrieben, hinzufügen.

1. Drehen Sie den

Programmwahlschalter

das gewünschte Programm mit der
gewünschten Temperatur.

2. Die Kontrollleuchte der Taste

“Start/Pause”

auf.

3. Die Programmablaufanzeige und die Anzeige
der entsprechenden voreingestellten
Schleuderdrehzahl leuchten auf.

GEWÜNSCHTE ZUSATZFUNK TION WÄHLEN

Bei Auswahl einer Option leuchtet die
entsprechende Anzeige auf.
Leuchtet die Anzeigelampe nicht auf, ist die
gewählte Kombination aus Waschprogramm,
Zusatzoptionen und Temperatur nicht möglich.
Nicht mögliche Kombinationen von
Zusatzfunktionen werden automatisch abgewählt.

Beladung

(kg)

auf

Wasser

(l)

Energie

(kWh)

Programmdauer

ca.

(Stunden : Minuten)

aste “Leicht Bügeln”

• Diese Option kann mit den Programmen
“Baumwolle”, “Pflegeleicht” und “Mischwäsche”
gewählt werden, um das Bügeln zu erleichtern.

• Erhöht die Wassermenge und schleudert die
Wäsche sehr schonend.

“Öko”-Taste

• Die Waschdauer wird verlängert und die
Temperatur reduziert, um 40 % Energie
gegenüber einem normalen Waschgang bei
gleichen Waschergebnisse zu sparen.

Taste “Vorwäsche”

• Nur für stark verschmutzte Wäsche (z. B. sandig
oder verkrustet) gedacht. Die Programmdauer
erhöht sich um rund 15 Minuten.

Taste “Intensivspülen”

• Der Wasserstand wird erhöht und die Spülzeit
verlängert.

• Diese Zusatzfunktion eignet sich besonders für
Gegenden mit sehr weichem Wasser, die
Reinigung von Babywäsche und als Hilfe bei
Waschmittelallergien.

Taste “Spülstopp”

• Die Wäsche bleibt ungeschleudert im letzten
Spülwasser liegen: ein Verfärben der Wäsche
und erhöhte Knitterbildung wird vermieden.

• Diese Option empfiehlt sich besonders für die
Programme “Pflegeleicht”, “Mischwäsche” und
“Feinwäsche”.

• Diese Zusatzfunktion ist besonders hilfreich,
wenn Sie den Schleudervorgang zu einem
späteren Zeitpunkt ausführen oder nur
abpumpen wollen.

Hinweis:

Das Programm geht auf “Spülstopp”,
wenn die “Spülstopp”-Anzeigelampe in der
Programmablaufanzeige aufleuchtet.

Beenden der Funktion “Spülstopp”:

• Drücken Sie erneut auf die Taste “Spülstopp”; das
Programm endet automatisch mit dem letzten
Schleudergang des aktuellen W as chprogramms.

•Soll die Wäsche nicht geschleudert werden, drehen
Sie den Programmwahlschalter nach links auf
“Abpumpen”. Drücken Sie erneut auf die

- Taste, wenn die Anzeige neben ihr blinkt.

Pause”

“Start/

Taste “Schleuderdrehzahl”

• Jedes Programm verfügt über eine
voreingestellte maximale Schleuderdrehzahl.

• Drücken Sie die Taste, um eine andere
Schleuderdrehzahl einzustellen.

• Steht die Schleuderdrehzahl auf “0”, so ist der
Endschleudergang gelöscht, die
Schleuderdrehzahlen während des Spülvorgangs
bleiben jedoch erhalten. Es wird nur das Wasser
aus der Waschmaschine gepumpt.

PROGRAMMSTART

Wasserhahn öffnen und auf die Taste

“Start/Pause”

neben der Taste

drücken. Die Anzeigeleuchte

“Start/Pause”

leuchtet auf. Die
Anzeigeleuchten zeigen die im Programm erreichte
Phase an. Nach dem Programmstart bewegt sich die
Ablaufanzeige von links nach rechts durch die
Programme Waschen, Spülen, Schleudern.

Sobald eine Phase beendet ist, wird die
entsprechende Anzeigeleuchte verlöschen.

ROTE ANZEIGEN

“Wasserhahn zu”

Die Waschmaschine hat keine oder keine
ausreichende Wasserversorgung. Öffnen Sie den
Wasserhahn. Wenn die Anzeigeleuchte eingeschaltet
bleibt, lesen Sie bitte die “Fehlersuchanleitung” in der
Gebrauchsanleitung durch.

“Pumpe reinigen”

Das Wasser wird nicht aus der Waschmaschine
gepumpt. Prüfen Sie, ob der Ablaufschlauch
geknickt ist oder das Filter gereinigt werden muss.
in diesem Fall lesen Sie bitte die Gebrauchsanleitung
(“Filter entfernen”).

“Tür zu”

Solange das Waschprogramm läuft, leuchtet die
Anzeigeleuchte auf und zeigt dadurch an, dass die
Tür nicht geöffnet werden kann. Wenn die
Anzeigeleuchte verlöscht, kann die Tür wieder
geöffnet werden.

PROGRAMMENDE

• Alle Lampen der Programmablaufanzeige sind
ausgeschaltet.

1. Stellen Sie den Programmwahlschalter auf “Aus/0”.

2. Schließen Sie den Wasserhahn.

3. Öffnen Sie die Tür und nehmen Sie die Wäsche
heraus.

4. Schließen Sie die Tür nicht vollständig, damit die
Trommel trocknen kann.

PROGRAMM- UND OPTIONSÄNDERUNGEN
NACH PROGRAMMST ART

1. Drücken Sie auf die Taste

“Start/Pause”

, um
ein Programm zu unterbrechen. Die
Anzeigeleuchte blinkt.

2. Neues Programm (mit Temperatur),
Zusatzfunktionen und Schleuderdrehzahl wählen.

3. Drücken Sie erneut auf die Taste

. Das neue Programm setzt dort ein, wo

Pause”

“Start/

das vorherige Programm unterbrochen wurde.
Geben Sie für dieses Programm kein
Waschmittel mehr hinzu.

LÖSCHEN (RESET) EINES LAUFENDEN
PROGRAMMS VOR PROGRAMMENDE

Die Rückstelltaste

“Reset”

unterbricht das

Programm vor dem Ende.

• Drücken Sie auf die T aste

“Reset”

mindestens 3 s
lang. Eventuell vorhandenes Wasser wird
abgepumpt, bevor die Tür geöffnet werden kann.
