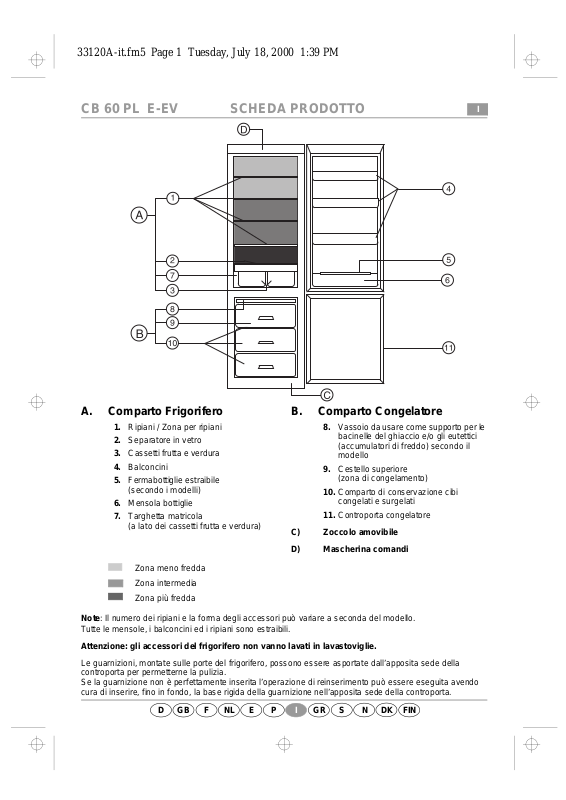

CB 60 PL E-EV |
SCHEDA PRODOTTO |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
I |
A. |
Comparto Frigorifero |
B. |
Comparto Congelatore |
||
|
1. |
Ripiani / Zona per ripiani |
|
8. |
Vassoio da usare come supporto per le |
|
2. |
Separatore in vetro |
|
|
bacinelle del ghiaccio e/o gli eutettici |
|
|
|
(accumulatori di freddo) secondo il |
||
|
3. |
Cassetti frutta e verdura |
|
|
|
|
|
|
modello |
||
|
4. |
Balconcini |
|
9. |
Cestello superiore |
|
5. |
Fermabottiglie estraibile |
|
|
(zona di congelamento) |
|
|
(secondo i modelli) |
|
10. |
Comparto di conservazione cibi |
|
6. |
Mensola bottiglie |
|
|
congelati e surgelati |
|
7. |
Targhetta matricola |
|
11. |
Controporta congelatore |
|
|
(a lato dei cassetti frutta e verdura) |
C) |
Zoccolo amovibile |
|
|
|
|
|||
|
|
|
D) |
Mascherina comandi |
Zona meno fredda
Zona intermedia
Zona più fredda
Note: Il numero dei ripiani e la forma degli accessori può variare a seconda del modello. Tutte le mensole, i balconcini ed i ripiani sono estraibili.
Attenzione: gli accessori del frigorifero non vanno lavati in lavastoviglie.
Le guarnizioni, montate sulle porte del frigorifero, possono essere asportate dall’apposita sede della controporta per permetterne la pulizia.
Se la guarnizione non è perfettamente inserita l’operazione di reinserimento può essere eseguita avendo cura di inserire, fino in fondo, la base rigida della guarnizione nell’apposita sede della controporta.
D GB F NL E P I GR S N DK FIN
33120A-it.fm5 Page 2 Tuesday, July 18, 2000 1:39 PM
CB 60 PL E-EV
MASCHERINA COMANDI
I |
1.Manopola di regolazione del comparto frigo con posizione di spegnimento del comparto stesso.
2.Pulsante con funzione “Supercool/ Turbocool” nel comparto frigo, aziona la spia gialla (3).
3.Spia verde: indica il funzionamento del comparto frigo. Spia gialla: indica il funzionamento della funzione “Supercool/Turbocool”.
4.Manopola di regolazione del comparto freezer con posizione di spegnimento generale del prodotto.
5.Posizione “Eco/Öko” per congelamento a carico ridotto.
6.Pulsante con funzione di congelamento rapido, aziona la spia gialla (7).
7.Spia verde: indica il funzionamento del comparto freezer. Spia gialla: indica il funzionamento del congelamento rapido.
8.Pulsante luce nel comparto frigo. Per disinserire la luce tirare il pulsante. Importante: il prodotto è da considerarsi spento solo con le manopole termostato in posizione Off e il pulsante tirato.
9.Spia rossa di allarme temperatura comparto freezer.
Questo prodotto è dotato di un sistema che permette la selezione anche del solo comparto congelatore.
Regolazione temperatura interna comparto frigorifero
Termostato su 7°/Min: Termostato su °C/Max: Termostato su Off:
temperatura interna meno fredda temperatura interna più fredda spegnimento del solo comparto frigo.
Consigliamo di regolare il termostato sulla posizione 5°/Med.
Regolazione temperatura interna comparto congelatore
Termostato su ECO/Öko: temperatura interna meno fredda
Termostato su °C/Max: temperatura interna più fredda
Termostato su Off: spegnimento sia del comparto freezer che frigo.
Consigliamo di regolare il termostato sulla posizione ECO/Öko.
Nota: La temperatura dell’aria circostante, la frequenza di apertura della porta e il posizionamento dell’apparecchio possono influenzare le temperature interne del frigorifero. Le posizioni del termostato devono variare in funzione di questi fattori.
Sostituzione lampadina:
Questo prodotto impiega una lampadina speciale, per sostituirla non svitare ma tirare verso l’interno dell’apparecchio.
5019 100 33120/A D GB F NL E P I GR S N DK FIN
