Whirlpool ARZ 539/H/DBLUE, ARZ 898-1/G/SILVER, ARC 7190/AL, ARC 7050/AL, ARC 7050/PB PROGRAM CHART [de]
...Page 1

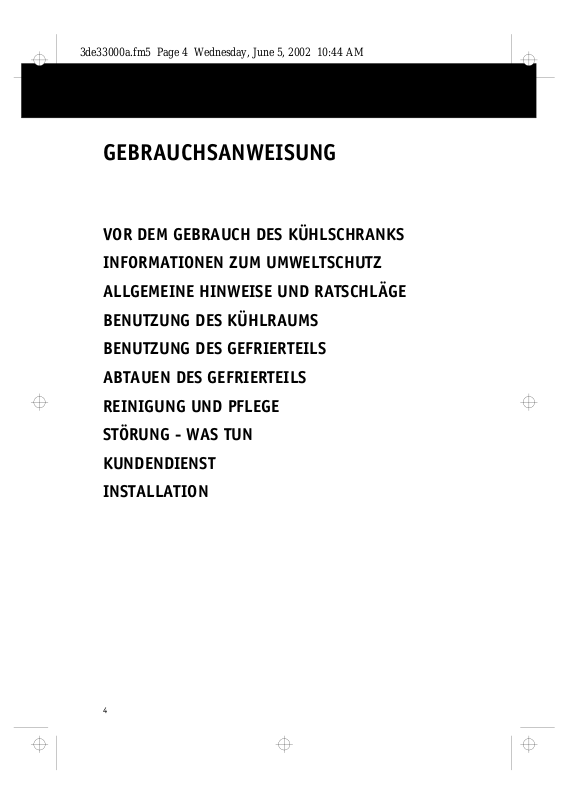

3de33000a.fm5 Page 4 Wednesday, June 5, 2002 10:44 AM
GEBRAUCHSANWEISUNG
VOR DEM GEBRAUCH DES KÜHLSCHRANKS
INFORMATIONEN ZUM UMWELTSCHUTZ
ALLGEMEINE HINWEISE UND RATSCHLÄGE
BENUTZUNG DES KÜHLRAUMS
BENUTZUNG DES GEFRIERTEILS
ABTAUEN DES GEFRIERTEILS
REINIGUNG UND PFLEGE
STÖRUNG - WAS TUN
KUNDENDIENST
INSTALLATION
4
Page 2
3de33000a.fm5 Page 5 Wednesday, June 5, 2002 10:44 AM
VOR DEM GEBRAUCH DES KÜHLSCHRANKS
Bei dem von Ihnen erworbenen Gerät handelt es
sich um eine Kühl-/Gefrierkombination, die
ausschließlich zur Verwendung im Haushalt
bestimmt ist.
Gefrierteil
Der
frischer und gekochter Speisen, die Herstellung
von Eiswürfeln und die Konservierung von
eingefrorenen Lebensmitteln und von
Tiefkühlware;
mit automatischer Abtaufunktion
Kühlraum
Lebensmittel und von Getränken bestimmt.
Damit Sie den größtmöglichen Nutzen aus Ihrem
Gerät ziehen, lesen Sie bitte aufmerksam die
Bedienungsanleitung, in der Sie die
Produktbeschreibung sowie nützliche Ratschläge
zur Aufbewahrung der Lebensmittel finden
ermöglicht das Einfrieren
Das Abtauen erfolgt manuell
ausgestattete
ist für die Aufbewahrung frischer
. Der
.
Heben Sie diese Anleitung bitte als
Nachschlagewerk gut auf
1.
Nach dem Auspacken das Gerät auf
Beschädigungen überprüfen und kontrollieren,
ob die Türen einwandfrei schließen. Mögliche
Transportschäden müssen dem Händler
innerhalb von 24 Stunden nach Anlieferung
gemeldet werden.
2.Vor der Inbetriebnahme des Gerätes
mindestens 2 Stunden warten, damit der
Kühlkreis seine volle Funktionstüchtigkeit
erreichen kann.
3.
Die Installation und der elektrische Anschluss
müssen von einer Fachkraft gemäß den
Herstelleranweisungen und den gültigen
örtlichen Bestimmungen ausgeführt werden.
INFORMATIONEN ZUM UMWELTSCHUTZ
1.Verpackung
Das Verpackungsmaterial ist zu 100% wieder
verwertbar und durch ein Recyclingsymbol
gekennzeichnet.
Für die Entsorgung die örtlichen Vorschriften
beachten.
Das Verpackungsmaterial (Plastikbeutel,
Styroporteile, usw.) außerhalb der Reichweite von
Kindern aufbewahren, da es eine mögliche
Gefahrenquelle darstellt.
2.Produkt
Das Gerät wurde aus wiederverwertbaren
Materialien hergestellt. Die Entsorgung muss
gemäß den örtlichen Bestimmungen zur
Abfallbeseitigung erfolgen.
Das Stromkabel durchschneiden, um das Gerät
funktionsuntüchtig zu machen. Das Gerät
ordnungsgemäß bei den speziellen Sammelstellen
für die Wiedergewinnung der Kühlgase abgeben.
Information:
Dieses Gerät ist FCKW-frei (der Kältekreislauf
enthält R134a) oder FKW-frei (der Kältekreislauf
enthält R600a - Isobutan). Für detaillierte
Angaben bitte Typenschild am Gerät einsehen.
.
5
Page 3
3de33000a.fm5 Page 6 Wednesday, June 5, 2002 10:44 AM
ALLGEMEINE HINWEISE UND RATSCHLÄGE
Benutzen Sie den
frischer Lebensmittel und das
für Tiefkühlware, zum Einfrieren frischer
Lebensmittel und zur Herstellung von
Eiswürfeln.
Belüftungsöffnungen des Gerätes nicht
abdecken oder zustellen.
Keine Glasbehälter mit flüssigem Inhalt ins
Gefrierfach stellen, da diese platzen können.
Eiswürfel oder Wassereis nicht sofort nach
Entnahme aus dem Gefrierfach essen, da sie
Kälteverbrennungen hervorrufen können.
Kindern das Spielen und Verstecken im Gerät
nicht gestatten, um Erstickungs- und
Einschließgefahr zu vermeiden.
Die in den Kälteakkus (falls vorhanden)
enthaltene Flüssigkeit (ungiftig) nicht
verschlucken.
Kühlraum
nur zur Lagerung
Gefrierfach
nur
Vor jeder Reinigungs- und Wartungsarbeit das
Gerät ausschalten oder den Netzstecker ziehen
Das Anschlusskabel darf nur durch eine
autorisierte Person ersetzt werden.
Nach der Installation sicherstellen, daß das
Gerät nicht auf dem Speisekabel steht.
Konformitätserklärung
Dieses Gerät darf mit Lebensmitteln in Berührung
kommen und e ntspr icht d em ita l. Ges etzer lass 108 vo m
25.01.1992 (EWG-Richtlinie 89/109).
Information
Betrifft die Geräte mit Isobutan (R600a)
Isobutan ist ein natürliches Gas ohne
umweltschädigende Auswirkungen, es ist jedoch
leicht entflammbar. Die Leitungen des
Kältekreislaufs müssen daher unbedingt auf ihre
Unversehrtheit überprüft werden.
BENUTZUNG DES KÜHLRAUMS
Das Abtauen des Kühlraums erfolgt vollautomatisch.
Der Kühlschrank ist bei einer Umgebungstemperatur zwischen
+10° C und +38° C funktionstüchtig. Die optimale Kühlleistung
wird bei Temperaturen zwischen +16° C und +32° C erreicht.
Inbetriebnahme des Gerätes
Stellen Sie den Knopf (1) auf die in den Produktangaben des
Gerätes angegebene Position (vom Hersteller empfohlene
Einstellung).
Das Aufleuchten der grünen Kontrollleuchtee (3) zeigt den
Betrieb des Kühlraums an. Bei den Versionen, die über nur einen
Kompressor verfügen, müssen Sie zur Inbetriebnahme
Knopf (4) drehen.
Zum Abschalten des Kühlraums wird der Einstellknopf (1) auf
Off gestellt.
Zum Abschalten der Beleuchtung (falls die Türe geöffnet
bleiben soll) wird der Knopf (8) herausgezogen.
FUNKTION SUPERCOOL/TURBOCOOL
Drücken Sie die Taste (2), wenn der Inhalt schnell abgekühlt
werden soll. Die Kontrollleuchte (3) schaltet von grün auf gelb
und bleibt gelb, bis diese Funktion aktiv ist. Durch erneuten
Druck auf die Taste können Sie die Funktion wieder abschalten.
Achtung:
Nach dem Einschalten ungefähr 30 Minuten warten, bis die für
einen normal gefüllten Kühlraum angemessene
Aufbewahrungstemperatur erreicht wird.
FUNKTION REINIGUNG
Stellen Sie den Einstellknopf (1) auf Off, lönnen Sie den Kühlraum
bei eingeschalteter Beleuchtung leeren und reinigen. Ziehen Sie
den Knopf (8) heraus, um die Beleuchtung abzuschalten.
auch
.
den
6
Page 4
3de33000a.fm5 Page 7 Wednesday, June 5, 2002 10:44 AM
BENUTZUNG DES KÜHLRAUMS
Befolgen Sie bitte die beigelegten Anleitungen, um die
Innentemperatur einzustellen.
Zur Unterbrechung des Betriebs im Kühlraum:
Drehen Sie den Knopf (1) auf Off.
Schalten Sie die Beleuchtung, falls die Türe geöffnet bleiben
soll, durch Herausziehen des Lichtknopfes (8) aus.
Aufbewahrung von Lebensmitteln im Kühlraum
Die Lebensmittel, wie auf der Abbildung gezeigt, einlagern.
A Gekochte Speisen
B Fisch, Fleisch
C Obst und Gemüse
DFlaschen
E Butter
F Milchprodukte, Käse
Hinweis:
Der Abstand zwischen den Abstellflächen und der
Innenrückwand gewährleistet eine freie Luftzirkulation.
Die Lebensmittel so lagern, dass sie nicht mit der Rückwand des
Kühlraums in Berührung kommen.
Keine warmen Speisen einlagern.
Flüssigkeiten in geschlossenen Behältern aufbewahren.
Die Aufbewahrung von Gemüse mit hohem Wassergehalt kann zur
Bildung von Kondenswasser im unteren Fach führen: Der korrekte
Gerätebetrieb wird dadurch nicht beeinträchtigt.
BENUTZUNG DES GEFRIERTEILS
Stellen Sie den Knopf (4) auf die in der beiliegenden
Anleitung beschriebene Position.
rote Kontrollleuchte
Die
lang), bis die kritische Temperatur erreicht ist. Die rote
Kontrollleuchte schaltet in folgenden Fällen ein:
-
das Gerät wird zum ersten Mal an die Stromversorgung
angeschlossen;
-
die Tür des Gefrierteils bleibt zu lange geöffnet;
-
die Menge der einzufrierenden Speisen überschreitet die auf
dem Typenschild angegebene Höchstmenge;
-
die Temperatur im Gefrierteil ist im allgemeinen
unangemessen.
Das Aufleuchten der
Betrieb des Gefrierfachs an.
Nach dem Einschalten des Gefrierteils sind ungefähr 3 Stunden
erforderlich, bis die angemessene Aufbewahrungstemperatur
für tiefgefrorene Lebensmittel erreicht wird.
Befolgen Sie bitte die beigelegten Anleitungen, um die
Innentemperatur einzustellen.
Zur Unterbrechung des Betriebs von Gefrierfach (und
Kühlraum für Geräteversionen mit nur einem Kompressor):
Drehen Sie den Knopf (4) auf Off.
(9) leuchtet auf (circa 1 Stunde
grünen Kontrollleuchte
(7) zeigt den
7
Page 5
3de33000a.fm5 Page 8 Wednesday, June 5, 2002 10:44 AM
BENUTZUNG DES GEFRIERTEILS
Einfrieren von frischen Lebensmitteln
Im Gefrierteil können Sie frische Lebensmittel einfrieren.
Die Menge frischer Lebensmittel, die innerhalb von 24 Stunden
bei einer Umgebungstemperatur von +25° C eingefroren werden
kann, können Sie dem Typenschild entnehmen.
Vorgehensweise:
Drücken Sie 24 Stunden vor dem Einfrieren frischer
Lebensmittel die Schnellgefriertaste (6). Die Kontrollleuchte
(7) schaltet von grün auf gelb und bleibt gelb, bis diese
Funktion aktiv ist (24 h).
Wickeln Sie die einzufrierenden Lebensmittel ein und verschließen
Sie sie in: Aluminium- oder Klarsichtfolie, wasserundurchlässige
Kunststoffbeutel, Polyäthylenbehälter, Tiefkühlbehälter.
Legen Sie die einzufrierenden Lebensmittel in den obersten
Bereich und lassen Sie um die Päckchen ausreichend Platz für
eine freie Luftzirkulation. Sie können den Gefriervorgang
beschleunigen und mehr Platz im Gefrierteil schaffen, wenn
Sie den oberen Schubkorb und das Schubfach für die
Kühlakkus (falls vorhanden) herausnehmen. Legen Sie die
bereits gefrorenen Lebensmittel in die anderen Fächer und
die einzufrierenden Lebensmittel direkt auf das Kühlgitter.
Um die Gefrierleistung weiterhin zu steigern, sollten Sie die
Schnellgefrierfunktion auch während den folgenden 24
Stunden benutzen. Drücken Sie dazu erneut auf die Taste (6),
wenn die
FUNKTION HALBER INHALT
Lagern Sie, bei nicht vollständig gefülltem Gefrierteil, das
ganze Gefriergut in den mittleren Schubkorb und stellen Sie
den Knopf (4) auf HALBER INHALT, um Strom zu sparen.
Hinweis:
Bei Stromausfall wird die für die Haltbarkeit der Speisen
erforderliche Temperatur ungefähr 16 Stunden lang aufrecht
erhalten.
Bei Modellen mit einem oder zwei Kälteakkus wird diese
Temperatur ungefähr 25/30 Stunden lang aufrecht erhalten.
Vermeiden Sie, die Tür des Gefrierteils während des
Stromausfalls zu öffnen.
Bitte beachten Sie:
Die Aufbewahrungszeit in Monaten für eingefrorene frische
Lebensmittel können Sie der Tabelle hier seitlich entnehmen.
Beim Einkaufen von Tiefkühlware sollten Sie auf folgendes achten:
Die Verpackung darf nicht beschädigt sein, da sonst der Inhalt
nicht mehr einwandfrei sein könnte. Wenn die Verpackung
aufgebläht ist oder feuchte Flecken aufweist, ist das Produkt nicht
optimal gelagert worden und der Inhalt könnte angetaut sein.
Die Tiefkühlware als letztes in den Einkaufswagen legen und
stets in einer Kühltasche transportieren.
Die Tiefkühlware zu Hause sofort ins Gefrierfach legen.
Angetaute Tiefkühlware niemals wieder einfrieren, sondern
innerhalb von 24 Stunden aufbrauchen.
Temperaturschwankungen vermeiden bzw. auf ein Minimum
reduzieren.
Das auf der Verpackung angegebene Verfalldatum beachten.
Für die Konservierung von Tiefkühlware stets die
Anweisungen auf der Verpackung befolgen.
gelbe Kontrollleuchte
(7) auf grün umschaltet.
8
Page 6
3de33000a.fm5 Page 9 Wednesday, June 5, 2002 10:44 AM
BENUTZUNG DES GEFRIERTEILS
Herstellen von Eiswürfeln
Die Eiswürfelschale zu 3/4 mit Wasser füllen und in das
Gefrierfach stellen. Den Gefriervorgang beschleunigen Sie,
wenn Sie die Eiswürfelschale auf den Boden des ersten Fachs
(siehe Abbildung) stellen anstatt auf das Tablett der
Kälteakkus (falls mitgeliefert).
Falls die Schale auf dem Boden festfriert, dürfen Sie zum
Lösen keine spitzen oder scharfen Utensilien verwenden.
ABTAUEN DES GEFRIERTEILS
Wir empfehlen, den Gefrierteil 1 oder 2 mal jährlich bzw.
immer dann abzutauen, wenn sich an den Wänden eine
Eisschicht von 3 mm gebildet hat. Das Abtauen sollten Sie
dann vornehmen, wenn wenig Gefriergut eingelagert ist.
Drücken Sie 24 Stunden vor dem Abtauen die Schnellgefriertaste
(6). Die Kontrollleuchte (7) schaltet von gelb auf grün. Die
Lebensmittel werden so weit wie möglich gekühlt.
Die Tür öffnen, alle Lebensmittel entnehmen und sie eng
aneinander in Zeitungspapier einwickeln und an einem
kühlen Ort oder in einer Kühltasche aufbewahren.
Schalten Sie das Gerät von der Stromversorgung ab.
Nehmen Sie die Eiswürfelschalen heraus.
Nehmen Sie die Schubkörbe heraus.
Ziehen Sie den Ablaufkanal des Tauwassers aus dem unteren
Teil des Gefrierfachs.
Lassen Sie die Tür des Gefrierteils offen. Stellen Sie den unteren
Schubkorb, der eine Öffnung an der Rückseite aufweist, unter
den Ablaufkanal, um das Tauwasser aufzufangen.
Hinweis: Um irreparable Schäden des Gefrierraums zu
vermeiden, keine spitzen Gegenstände oder scharfen
Metallwerkzeuge zur Reifbeseitigung verwenden und das
Gefrierfach nicht künstlich erhitzen. Von besagten
Gegenständen verursachte Schäden haben keinen
Garantieanspruch.
Reinigen Sie den Gefrierteil mit einem Schwamm und einer
Lösung aus lauwarmem Wasser und Neutralreiniger. Keine
Scheuermittel verwenden.
Nachspülen und sorgfältig abtrocknen.
Schließen Sie das Gerät wieder an das Stromnetz an.
Setzen Sie den Ablaufkanal wieder ein und schieben Sie die
Körbe wieder ein.
Drücken Sie erneut die Schnellgefriertaste (6), bevor Sie die
Lebensmittel wieder in das Gefrierfach einlagern. Die Farbe
der Kontrollleuchte (7) schaltet von grün auf gelb.
Hinweis:
des Abtauvorgangs ausgesetzt wird, kann seine
Haltbarkeitsdauer verringern.
Der Temperaturanstieg, dem das Gefriergut während
9
Page 7
3de33000a.fm5 Page 10 Wednesday, June 5, 2002 10:44 AM
REINIGUNG UND PFLEGE
Das Gerät vor jeder Reinigungs- und Wartungsarbeit
spannungslos setzen.
Während des Abtauvorgangs das Innere des Gefrierteils
reinigen.
Den Kühlraum regelmäßig mit einem Schwamm und einer
Lösung aus lauwarmem Wasser und/oder Neutralreiniger
reinigen. Nachspülen und mit einem weichen Tuch trocken
reiben. Keine Scheuermittel verwenden.
Das Gerät außen mit einem weichen, mit Wasser
befeuchteten Tuch reinigen. Benutzen Sie weder
Scheuerpaste oder -schwämmchen noch Fleckenentferner
(z. B. Azeton, Trichloräthylen), ebensowenig Essig.
Das Abtauen des Kühlraums erfolgt vollautomatisch. Einige
Modelle verfügen über eine Abflussöffnung. Reinigen Sie die
Abflussöffnung regelmäßig mit dem mitgelieferten Werkzeug,
damit das Tauwasser konstant und ungehindert abfließen kann.
Säubern Sie regelmäßig den Kondensator (Kühler)an der
Geräterückseite und den Sockel mit dem Staubsauger oder
einer Bürste.
Bei längerer Abwesenheit
1.
Kühl- und Gefrierteil leeren.
2.
Das Gerät spannungslos setzen.
3.
Den Gefrierteil abtauen, reinigen und beide Teile sorgfältig
abtrocknen.
4.
Die Türen offen lassen, um unangenehme Geruchsbildung zu
vermeiden.
10
Page 8
3de33000a.fm5 Page 11 Wednesday, June 5, 2002 10:44 AM
STÖRUNG - WAS TUN
1. Das Gerät funktioniert nicht.
Liegt ein Stromausfall vor?
Ist der Netzstecker richtig angeschlossen?
Ist der Zweipolschalter eingeschaltet?
Ist die Sicherung durchgebrannt?
Ist das Stromkabel beschädigt?
Steht der Thermostatknopf auf OFF?
2. Die Temperatur in den Geräteräumen ist nicht
kalt genug.
Schließen die Türen korrekt?
Ist das Gerät in Nähe einer Wärmequelle
aufgestellt?
Sind die Thermostatknöpfe richtig eingestellt?
Wird die Luftzirkulation durch die Lüftungsgitter
behindert?
Ist der Kondensator sauber?
3. Die Temperatur im Kühlraum ist zu kalt.
Sind die Thermostatknöpfe richtig eingestellt?
4. Wasser steht auf dem Boden des Kühlraums.
Ist der Tauwasserabfluss verstopft?
Sind die Thermostatknöpfe richtig eingestellt?
5. Das Gerät verursacht ein zu lautes
Betriebsgeräusch.
Berührt das Gerät andere Möbel oder
Gegenstände?
Berühren sich die Leitungen an der
Geräterückseite oder vibrieren sie?
Wurde die Transportsicherung des Kompressors
entfernt?
6. Die Innenbeleuchtung funktioniert nicht.
Zuerst Punkt 1 prüfen, dann:
Das Gerät von der Stromversorgung abschalten.
Die Abdeckung der Glühbirne abnehmen.
Glühbirne kontrollieren und ggf. ersetzen.
Zulässige Leistung max. 15 W.
HINWEIS:
Spezialglühbirne ausgestattet; zum Auswechseln
dürfen Sie diese
müssen sie
7. Die rote Kontrollleuchte bleibt eingeschaltet.
Siehe Abschnitt: Inbetriebnahme des Gefrierteils.
Hinweis:
Ist die Vorderkante des Kühlschranks warm, liegt
keine Störung vor; das Gerät beugt auf diese
Weise der Kondensatbildung vor.
Gluckergeräusche und Ausdehnungszischen des
Kältekreises sind durchaus normal.
Dieses Gerät ist mit einer
nicht ausschrauben, sondern
zum Geräteinneren hin herausziehen.
KUNDENDIENST
Bevor Sie den Kundendienst rufen:
1.
Prüfen Sie zuerst, ob Sie die Störung selbst beheben
können (siehe Störung - Was tun).
2.
Schalten Sie das Gerät nochmals ein, um zu prüfen,
ob die Störung immer noch vorliegt. Haben Sie
keinen Erfolg, schalten Sie das Gerät aus und
wiederholen Sie den Versuch nach einer Stunde.
3.
Bleibt das Ergebnis negativ, den Kundendienst
benachrichtigen.
Geben Sie bitte folgende Daten an:
Art der Störung,
Das Gerätemodell,
Servicenummer (Ziffer hinter dem Wort Service auf
dem Typenschild im Geräteinnern),
Ihre vollständige Anschrift,
Ihre Telefonnummer mit Vorwahl.
Hinweis:
Wird der Türanschlagwechsel vom Kundendienst
durchgeführt, fällt dies nicht unter die
Garantieleistung.
11
Page 9
3de33000a.fm5 Page 12 Wednesday, June 5, 2002 10:44 AM
INSTALLATION
Installieren Sie das Gerät nicht neben einer Wärmequelle.
Stellen Sie das Gerät an einem trockenen und gut belüfteten
Ort auf.
Stellen Sie sicher, dass das Gerät perfekt eben steht.
Nivellieren Sie es bei Bedarf an den Vorderfüßen.
Lassen Sie einen Freiraum von mindestens 5 cm über dem Gerät.
Einige Modelle verfügen über hervorstehende Seitenwände,
die eine Aufstellung mit direktem Kontakt zur Hinterwand
ermöglichen. Ansonsten müssen Sie die Distanzstücke (falls
mitgeliefert) auf das Oberteil des Kondensators auf der
Geräterückseite einsetzen. Bei den Modellen ohne
hervorstehende Seitenwände muss ein Abstand zur Wand von
mindestens 4,5 cm verbleiben.
Das Geräteinnere reinigen (siehe Kapitel Reinigung und
Pflege).
Das mitgelieferte Zubehör einsetzen.
Entfernen Sie die Transportsicherung des Kompressors (nur
bei einigen Modellen).
Elektrischer Anschluss
Die elektrischen Anschlüsse müssen den örtlichen
Vorschriften entsprechend ausgeführt werden.
Prüfen Sie, ob die auf dem Typenschild angegebene
Spannung mit der in Ihrer Wohnung übereinstimmt.
Die Erdung des Gerätes ist gesetzlich vorgeschrieben.
Der Hersteller haftet nicht für eventuelle Schäden an
Personen, Haustieren oder Sachen, die infolge
Nichtbeachtung o. g. Vorschriften entstehen sollten.
Lassen Sie, falls Stecker und Steckdose nicht vom selben Typ
sind, die Steckdose von einer Fachkraft auswechseln.
Verwenden Sie keine Verlängerungskabel, Vielfachsteckdosen
oder Adapter.
12
Loading...
