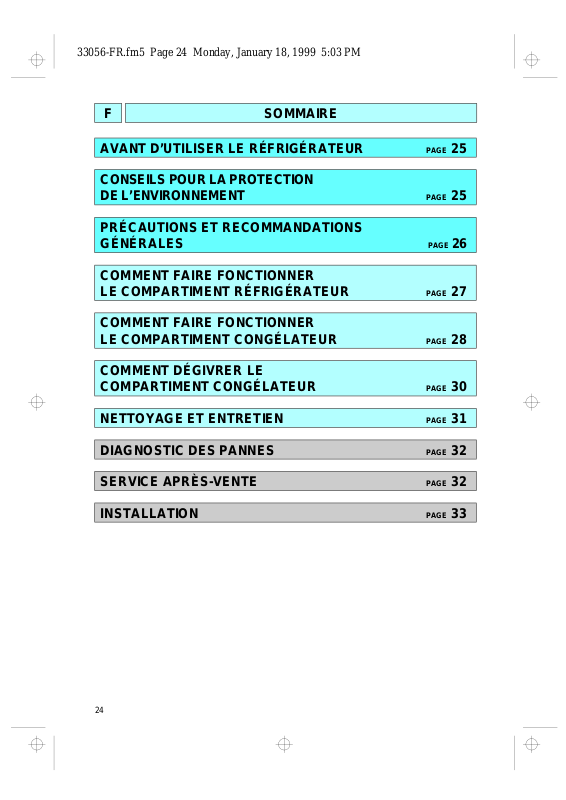

F SOMMAIRE
AVANT D’UTILISER LE RÉFRIGÉRATEUR
CONSEILS POUR LA PROTECTION
DE L’ENVIRONNEMENT
PRÉCAUTIONS ET RECOMMANDATIONS
GÉNÉRALES
COMMENT FAIRE FONCTIONNER
LE COMPARTIMENT RÉFRIGÉRATEUR
COMMENT FAIRE FONCTIONNER
LE COMPARTIMENT CONGÉLATEUR
COMMENT DÉGIVRER LE
COMPARTIMENT CONGÉLATEUR
NETTOYAGE ET ENTRETIEN
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
25
25
26
27
28
30
31
DIAGNOSTIC DES PANNES
SERVICE APRÈS-VENTE
INSTALLATION
24
PAGE
PAGE
PAGE
32
32
33
Page 2
33056-FR.fm5 Page 25 Monday, January 18, 1999 5:03 PM
AVANT D’UTILISER LE RÉFRIGÉRATEUR
L’appareil que vous venez d’acheter est un
combiné réfrigérateur et congélateur. Il est
exclusivement réservé à un usage ménager.
Le
compartiment congélateur
permet une congélation parfaite des aliments
frais et cuits, la production de glaçons et la
conservation des aliments surgelés et congelés;
le dégivrage est manuel
réfrigérateur
dégivrage automatique
conservation d’aliments frais et de boissons.
Pour utiliser au mieux votre appareil, nous
vous invitons à lire attentivement les
instructions relatives à son utilisation, dans
lesquelles vous trouverez la description de
votre appareil et des conseils utiles sur la
conservation des aliments.
, doté d’un
. Le
compartiment
dispositif de
, permet la
CONSEILS POUR LA PROTECTION
DE L’ENVIRONNEMENT
1. Emballage
Les matériaux d’emballage sont recyclables à
100% et portent le symbole de recyclage. Pour la
mise au rebut, suivre les réglementations locales
en vigueur.
Les matériaux d’emballage (sachets en
plastique, éléments en polystyrène, etc.) doivent
être tenus hors de portée des enfants car ils
constituent une source potentielle de danger.
2. Produit
Cet appareil a été fabriqué avec des matériaux
recyclables. Respecter les normes relatives à
l’élimination des déchets en vigueur dans le pays
d'installation pour la mise au rebut.
Rendre l’appareil inutilisable en sectionnant le
câble électrique. Ne pas le jeter dans la nature
mais le remettre à un centre de collecte
spécialisé qui procédera à la récupération des
gaz réfrigérants.
Conserver ce livret pour toute consultation
future.
Après avoir déballé l’appareil, s’assurer qu’il
1.
n’est pas endommagé et que les portes
ferment parfaitement. Tous les dommages
éventuels doivent être signalés au
Revendeur dans un délai de 24 heures.
2. Nous conseillons d’attendre au moins
deux heures avant de mettre l’appareil en
service, afin de permettre au circuit de
réfrigération d’être parfaitement en
mesure de fonctionner.
S'assurer que l’installation et le branchement
3.
électrique ont été réalisés par un technicien
qualifié suivant les instructions du fabricant et
conformément aux normes en vigueur dans
le pays d’installation.
Information :
Cet appareil est sans CFC (le circuit de
réfrigération contient du R134a) ou sans HFC (le
circuit de réfrigération contient du R600a Isobutane). Pour plus de détails, voir la plaque
signalétique sur l’appareil.
25
Page 3
33056-FR.fm5 Page 26 Monday, January 18, 1999 5:03 PM
PRÉCAUTIONS ET RECOMMANDATIONS GÉNÉRALES
N’utiliser le
•
pour la conservation d’aliments frais et le
compartiment congélateur
conservation d’aliments surgelés, la
congélation d’aliments frais et la production
de glaçons.
Veiller à ne pas couvrir ni boucher les
•
ouvertures de ventilation de l’appareil.
Ne pas introduire de récipients en verre
•
contenant des liquides dans le compartiment
congélateur car ils pourraient exploser.
Ne pas manger de glaçons ou de glaces tout
•
de suite après les avoir retirés du
compartiment congélateur car ils pourraient
provoquer des brûlures dues au froid.
Afin d’éviter tout risque d’étouffement et
•
d’enfermement, ne pas permettre aux
enfants de jouer ou de se cacher dans
l’appareil.
Ne pas avaler le liquide (atoxique) contenu
•
dans les accumulateurs de froid.
Avant toute opération d’entretien ou de
•
nettoyage, retirer la fiche de la prise de
courant ou couper l’alimentation électrique.
Le cordon d’alimentation ne peut être
•
remplacé que par une personne autorisée.
STOCKAGE DES DENRÉES DANS LES
RÉFRIGÉRATEURS ET RÈGLES D'HYGIÈNE
ALIMENTAIRE
La consommation croissante de plats préparés
et d’autres aliments fragiles, sensibles en
particulier au non-respect de la chaîne du froid
rend nécessaire une meilleure maîtrise de la
température de transport et de stockage de ces
produits.
À la maison, le bon usage du réfrigérateur
et le respect de règles d’hygiène rigoureuses
contribueront de façon significative et efficace à
l’amélioration de la conservation des aliments
MAÎTRISE DE LA TEMPÉRATURE
Stocker les aliments les plus sensibles
•
dans la zone la plus froide de l’appareil,
conformément aux indications figurant dans
cette notice.
Attendre le complet refroidissement des
•
préparations avant de les stocker
(exemple : soupe).
Limiter le nombre d’ouvertures de la porte.
•
Positionner la commande de réglage du
•
thermostat de façon à obtenir une
température plus basse. Ce réglage doit se
faire progressivement afin de ne pas
provoquer le gel des denrées.
compartiment réfrigérateur
que pour la
que
1)
,
La mesure de la température d’une zone,
•
clayette par exemple, peut se faire au
moyen d’n thermomètre placé, dès le
départ, dans un récipient rempli d’eau
(verre). Pour être fidèle et représentative de
ce qui se passe à l’intérieur de l’appareil, la
lecture de la température doit être faite
après quelques heures de stabilisation de
l’ensemble, par exemple le matin à la
première ouverture de la porte.
RESPECT DES RÈGLES D’HYGIÈNE
ALIMENTAIRE
Retirer les emballages du commerce avant
•
de placer les aliments dans le réfrigérateur
(exemple : emballages des packs de
yaourts).
Emballer systématiquement la nourriture
•
pour éviter que les denrées ne se
contaminent mutuellement.
Disposer les aliments de telle sorte que l'air
•
puisse circuler librement tout autour.
Consulter la notice d’utilisation de l’appareil
•
en toutes circonstances et en particulier
pour les conseils d'entretien.
Nettoyer fréquemment l’intérieur du
•
réfrigérateur en utilisant un produit
d’entretien sans effet oxydant sur les
parties métalliques.
1)
Chaîne du froid : maintien sans rupture de la
température requise d’un produit, depuis sa
préparation et son conditionnement jusqu’à son
utilisation par le consommateur.
Déclaration de conformité
Cet appareil est destiné à être mis en contact
•
avec des denrées alimentaires et est conforme
à la Directive Européenne 89/109/CEE.
Information
Pour les appareils avec isobutane (R600a)
L’isobutane est un gaz naturel sans effets sur
l’environnement mais inflammable. Il est donc
indispensable de s’assurer que les tuyaux du
circuit de réfrigération ne sont pas endommagé.
***
26
Page 4
33056-FR.fm5 Page 27 Monday, January 18, 1999 5:03 PM
COMMENT FAIRE FONCTIONNER LE
COMPARTIMENT RÉFRIGÉRATEUR
Cet appareil est un réfrigérateur disposant d'un
compartiment congélateur à
Le dégivrage du compartiment réfrigérateur
est entièrement automatique.
Pour assurer des performances optimales, la
température ambiante doit être comprise entre
+16°C et +32°C.
Mise en service de l’appareil
Selon les modèles, l’appareil possède des
commandes extérieures (
commandes intérieures (B).
Pour les appareils ayant des
extérieures (A1-A2)
mise en marche (1).
L’éclairage intérieur s’allume à l’ouverture de
•
la porte.
Le voyant vert (2) s’allume indiquant que le
•
réfrigérateur fonctionne.
Pour les appareils ayant des
intérieures (B)
le compartiment réfrigérateur s’allume (si le
bouton du thermostat n’es t pas sur le symbole z.
Attention :
Ne pas régler le thermostat (5) car cela a
•
déjà été fait en usine pour garantir la
température de conservation des aliments
frais lorsque la température ambiante varie
entre +20°C et +25°C.
Après la mise en marche, attendre 30
•
minutes environ avant que la température de
conservation adéquate soit atteinte si le
compartiment réfrigérateur est normalement
chargé.
Pour régler la température intérieure :
Tournez le bouton du thermostat (5) :
sur les
•
voulez que la température à l'intérieur des
compartiments soit
sur la
•
une température
Pour interrompre le fonctionnement du
compartiment congélateur :
Appuyer à nouveau sur la touche de mise en
marche (A1) (si l’appareil en possède une, dans
le cas contraire, débrancher l’appareil).
: il suffit d’ouvrir la porte pour que
valeurs inférieures 1-2
valeur supérieure - 5 -
A1-A2
commandes
: appuyer sur la touche de
commandes
MOINS FROIDE.
PLUS FROIDE.
Conservation des aliments dans le
compartiment réfrigérateur
Charger les aliments comme indiqué sur la
figure.
A Aliments cuits
B Poissons, viandes
C Fruits et légumes
D Bouteilles
E Beurre
F Produits laitiers, fromages
étoiles.
) ou des
si vous
pour obtenir
.
Remarques :
L’espace entre les clayettes et la paroi
•
interne arrière du réfrigérateur permet à l’air
de circuler.
Ne pas disposer les aliments en contact
•
direct avec la paroi arrière du compartiment
réfrigérateur.
Ne pas placer d’aliments encore chauds
•
dans les compartiments.
Conserver les liquides dans des récipients
•
fermés.
La conservation de légumes à haute teneur en
•
eau peut provoquer la formation de
condensation dans le bac inférieur : cela ne nuit
en rien au bon fonctionnement de l'appareil.
B
A
A
1
2
.
27
Page 5
33056-FR.fm5 Page 28 Monday, January 18, 1999 5:03 PM
COMMENT FAIRE FONCTIONNER LE
COMPARTIMENT CONGÉLATEUR
Les aliments sont entièrement congelés au
Attention :
Il n’est pas nécessaire de régler le thermostat
•
(5) car cela a déjà été fait en usine pour
maintenir la température de conservation
des aliments congelés dans le compartiment
congélateur lorsque la température ambiante
varie entre +20°C et +25°C.
Après la mise en marche du congélateur,
•
attendre environ 3 heures avant que le
compartiment n’ait atteint la température de
conservation des aliments surgelés.
Pour régler la température intérieure :
Tournez le thermostat (5) :
Vers les valeurs
•
température à l’intérieur du compartiment est
trop froide.
Vers les valeurs
•
une température intérieure plus froide.
Congélation des aliments frais
Le compartiment congélateur
de congeler les aliments.
La quantité d’aliments frais qu’il est possible de
congeler en 24 heures à une température
ambiante de +25°C figure sur la plaque
signalétique.
Comment procéder :
Régler le thermostat (5) sur la
1.
position 2 ou 3.
Si l’appareil possède une touche de
2.
congélation rapide (4), activer cette dernière
(le voyant jaune s’allume).
Cette opération permet d’obtenir la capacité
maximum de congélation indiquée sur la
plaque signaletique et évite que la
température du compartiment réfrigérateur
ne descende trop bas pendant la phase de
congélation.
Envelopper les aliments de façon hermétique
3.
dans: des feuilles de papier aluminium, une
pellicule transparente, des emballages
plastiques imperméables, des récipients en
polyéthylène à couvercle, des récipients
adaptés à la congélation des aliments.
Placer l’aliment dans le compartiment
4.
supérieur en laissant un espace suffisant
autour des paquets pour permettre à l’air de
circuler. Pour accélérer la congélation des
aliments et augmenter la capacité du
compartiment, retirer le panier supérieur et le
casier des eutectiques (selon le modèle).
Placer les aliments déjà congelés dans les
autres casiers et les aliments à congeler
directement sur la grille réfrigérante.
inférieures
supérieures
si la
pour obtenir
permet
5.
bout de 24 heures. Appuyer à nouveau sur la
touche de congélation rapide (4) pour
désactiver la fonction.
Remarque :
En cas de coupure de courant,
•
le compartiment congélateur maintient la
température de conservation pendant le
temps indiqué sur la fiche produit en annexe.
Les modèles possedant un ou deux
•
accumulateurs de froid (eutectiques)
pourront maintenir cette température
pendant environ 25/30 heures.
En cas de coupure de courant, ne pas ouvrir
•
la porte du congélateur.
A
A
B
1
2
28
Page 6
33056-FR.fm5 Page 29 Monday, January 18, 1999 5:03 PM
COMMENT FAIRE FONCTIONNER LE
COMPARTIMENT CONGÉLATEUR
Important :
Pour les durées de conservation (en mois) des
aliments frais congelés, respecter les indications
du tableau ci-contre.
Au moment de l’achat d’aliments surgelés :
s’assurer que l’emballage ou le paquet sont
•
intacts, car l’aliment peut se détériorer. Si un
paquet est gonflé ou s’il présente des taches
d’humidité, il n’a pas été conservé dans des
conditions optimales et peut avoir subi un début de
décongélation;
acheter les aliments surgelés en dernier et utiliser
•
des sacs isothermes pour leur transport;
dès l’arrivée à la maison, mettre immédiatement
•
les aliments surgelés dans le congélateur;
ne pas recongeler les aliments partiellement
•
décongelés mais les consommer dans un délai de
24 heures;
éviter ou réduire au maximum les variations de
•
température. Respecter la date de péremption
indiquée sur l'emballage;
toujours suivre les instructions fournies sur
•
l’emballage pour la conservation des aliments
congelés.
Production de glaçons
Remplir le bac à glaçons aux 3/4 d’eau et le poser
•
sur le fond du congélateur. Pour accélérer la
formation des glaçons, placer le bac sur le fond du
premier casier (comme le montre la figure) et non
pas sur le plateau porte-eutectiques (s’il est
fourni).
Si le bac s’est collé sur le fond, ne pas utiliser
•
d’objets pointus pour le décoller.
MOIS
ALIMENTS
29
Page 7
33056-FR.fm5 Page 30 Monday, January 18, 1999 5:03 PM
COMMENT DÉGIVRER LE
COMPARTIMENT CONGÉLATEUR
Nous vous suggérons de dégivrer le congélateur 1
ou 2 fois par an ou lorsque la formation de glace
sur les clayettes a atteint 3 mm d’epaisseur. Il est
conseillé d’effectuer le dégivrage quand les
réserves sont peu importantes.
24 heures avant de procéder au dégivrage,
1.
appuyer sur la touche de congélation rapide (4). Le
voyant jaune s’allume. Les aliments sont refroidis
au maximum.
Ouvrir la porte et retirer tous les aliments. Les
2.
envelopper, bien serrés les uns contre les autres,
dans du papier journal et les placer dans un
endroit très frais ou dans un sac isotherme.
Débrancher l’appareil.
3.
Retirer les bacs à glaçons.
4.
Retirer les paniers.
5.
Dégager la goulotte d’évacuation de l’eau de
6.
dégivrage de la base du congélateur.
Laisser la porte du congélateur ouverte. Retirer le
7.
bouchon d’évacuation (si présent), placer un
récipient (ou le panier inférieur, si présent) sous la
goulotte pour recueillir l’eau de dégivrage comme
le montre la figure.
8. Remarque :
irréparable, n’utiliser aucun objet métallique pointu
ou tranchant pour racler la glace et ne pas chauffer
artificiellement l’intérieur du congélateur. Tout
dégât dû à l’usage de tels objets ne serait pas
couvert par la garantie.
Nettoyer le congélateur à l’aide d’une éponge
9.
imbibée d’une solution d’eau tiède et de détergent
neutre. Ne pas utiliser de substances abrasives.
Rincer et sécher soigneusement.
10.
Rebrancher l’appareil.
11.
Replacer la goulotte d’évacuation dans son
12.
logement et réinstaller les paniers.
Appuyer à nouveau sur la touche de congélation
13.
rapide (4) avant de recharger les aliments dans le
congélateur et laisser la fonction activée pendant
environ 3 heures. Si l’appareil n’est possède pas
cette touche (4), placer le bouton thermostat (5)
sur la position 3 pendant 4 heures environ avant
de recharger les aliments dans le congélateur.
Au bout de 4 heures, remettre le thermostat sur la
position habituelle.
Remarque :
inévitablement pendant le dégivrage, risque de
réduire la période de conservation des aliments
congelés.
pour éviter tout dommage
La température, qui augmente
30
Page 8
33056-FR.fm5 Page 31 Monday, January 18, 1999 5:03 PM
NETTOYAGE ET ENTRETIEN
Avant toute opération de nettoyage, débrancher
l’appareil.
Nettoyer l’intérieur du congélateur pendant le
•
dégivrage.
Nettoyer régulièrement le réfrigérateur à l’aide
•
d’une éponge imbibée d’eau tiède et/ou de
détergent neutre. Rincer et essuyer avec un
chiffon doux.
Ne pas utiliser de substances abrasives.
Nettoyer l’extérieur avec un chiffon doux imbibé
•
d’eau. N’utiliser ni pâtes, ni paillettes abrasives, ni
détachants (ex.: dissolvant, trichloréthylène),
ni vinaigre.
Le dégivrage du réfrigérateur est entièrement
•
automatique. Certains modèles présentent un trou
d’évacuation. Nettoyer régulièrement l’intérieur du
trou d’évacuation à l’aide de l’outil fourni afin de
garantir l’écoulement correct de l’eau pendant le
dégivrage.
• Nettoyer régulièrement le condenseur
(radiateur), qui se trouve à l'arrière de
l’appareil, ainsi que la plinthe avec un
aspirateur ou une brosse.
En cas d’absence prolongée
Vider les compartiments réfrigérateur et
1.
congélateur.
Débrancher l’appareil.
2.
Dégivrer le congélateur, nettoyer et sécher les
3.
deux compartiments.
Laisser les portes ouvertes afin d’éviter la
4.
formation de mauvaises odeurs.
31
Page 9
33056-FR.fm5 Page 32 Monday, January 18, 1999 5:03 PM
DIAGNOSTIC DES PANNES
1. L’appareil ne fonctionne pas.
Y a-t-il une coupure de courant?
•
La fiche est-elle bien insérée dans la prise
•
de courant?
L’interrupteur bipolaire est-il enclenché?
•
Le fusible n’a-t-il pas grillé?
•
Le cordon d’alimentation est-il coupé?
•
Le thermostat est-il sur la position z (Arrêt)?
•
La touche 1 est-elle enfoncée?
•
2. La température à l’intérieur des
compartiments n’est pas assez froide.
Les portes ferment-elles correctement?
•
L’appareil se trouve-t-il à proximité d’une
•
source de chaleur?
Le thermostat est-il sur la bonne position?
•
La circulation de l’air à travers les grilles de
•
ventilation n’est-elle pas gênée?
Le condenseur est-il propre?
•
3. La température à l’intérieur du
compartiment réfrigérateur est trop froide.
Le thermostat est-il sur la bonne position?
•
4. Il y a de l’eau sur le fond du compartiment
réfrigérateur.
Le dispositif de vidange de l’eau de
•
dégivrage n’est-il pas bouché?
Le thermostat est-il sur la bonne position?
•
5. L’appareil fait trop de bruit.
L’appareil est-il à proximité d'autres
•
meubles ou objets?
Les tuyaux qui se trouvent à l’arrière se
•
touchent-ils ou vibrent-ils?
La cheville de maintien du compresseur a-
•
t-elle été retirée?
6. L’éclairage intérieur ne fonctionne pas.
Contrôler d’abord le point 1, puis:
Débrancher l’appareil.
•
Retirer la protection de l’ampoule.
•
Contrôler l'ampoule, la dévisser et, si
•
nécessaire, la remplacer par une neuve.
Ne pas dépasser 15W de puissance.
Remarques:
• Si le bord avant du réfrigérateur est
chaud, il ne s’agit pas d’un défaut mais
d’un moyen de prévention de la formation
de condensation.
• Les bruits de gargouillement et les bruits
de détente provenant du circuit de
réfrigération doivent être considérés
comme normaux.
SERVICE APRÈS-VENTE
Avant de contacter le Service Après-Vente :
Vérifier s’il n’est pas possible d’éliminer les
1.
pannes sans aide (voir “Diagnostic des
pannes”).
Redémarrer l’appareil pour s’assurer que
2.
l’inconvénient a été éliminé. Si l’inconvénient
persiste, débrancher encore une fois l’appareil
et répéter l’opération une heure plus tard.
Si le résultat est encore négatif, contacter le
3.
Service Après-Vente.
Communiquer:
le type de panne,
•
le modèle,
•
le numéro de service (il s’agit du numéro qui
•
se trouve après le mot SERVICE sur la
plaque signalétique à l’intérieur de
l’appareil),
Votre adresse complète,
•
Votre numéro de téléphone et l’indicatif.
•
Remarque :
L’inversion des portes de l’appareil, si elle
est effectuée par le Service Après-Vente,
n’est pas considérée comme une
intervention sous garantie.
32
Page 10
33056-FR.fm5 Page 33 Monday, January 18, 1999 5:03 PM
INSTALLATION
Ne pas installer l’appareil près d’une source de
•
chaleur.
Placer l’appareil dans un endroit sec et bien aéré.
•
S'assurer que l’appareil est de niveau.
•
Régler les pieds avant si nécessaire.
Laisser au-dessus de l’appareil un espace d’au
•
moins 5 cm.
Certains modèles sont équipés de parois latérales
•
saillantes qui permettent de les placer directement
en contact avec le mur.
Si tel n’est pas le cas, monter les entretoises
(si elles sont fournies) sur la partie supérieure du
condenseur qui se trouve derrière l’appareil. Pour
les modèles sans parois latérales saillantes,
prévoir une distance d'au moins 4,5 cm entre
l’appareil et le mur.
Nettoyer l’intérieur (faire référence au chapitre
•
“Nettoyage et entretien”).
Monter les accessoires fournis.
•
Retirer la cheville de fixation du compresseur
•
(si fourni).
Branchement électrique
Les raccordements électriques doivent être
•
conformes aux normes locales.
Contrôler que la tension indiquée sur la plaque
•
signalétique correspond à celle de votre
habitation.
• La mise à la terre de l’appareil est
aux termes de la loi.
Le fabricant décline toute responsabilité pour
tous dommages éventuels subis par des
personnes, des objets ou des animaux, par
suite de la non-observation des consignes
mentionnées ci-dessus.
Si la prise et la fiche ne sont pas du même type, les
•
faire remplacer par un technicien qualifié.
Ne pas utiliser d’adaptateurs, de prises multiples ni
•
de rallonges.
obligatoire
33
Loading...
