Whirlpool KGA SYMPHONY 320, ARZ 560/H/SILVER, ARZ 860/H/DBLUE, ARZ 860/H/YELLOW, KGCT 3657/2 PROGRAM CHART [es]

...

33120AEs.fm5 Page 1 Tuesday, July 18, 2000 1:43 PM

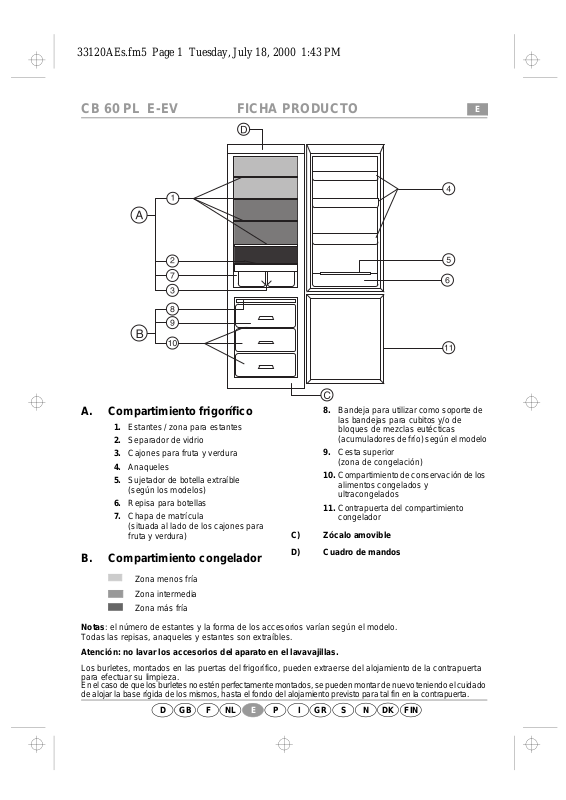

CB 60 PL E-EV			FICHA PRODUCTO

A.Compartimiento frigorífico

1.Estantes / zona para estantes

2.Separador de vidrio

3.Cajones para fruta y verdura

4.Anaqueles

5.Sujetador de botella extraíble (según los modelos)

6.Repisa para botellas

7.Chapa de matrícula

(situada al lado de los cajones para fruta y verdura)

B.Compartimiento congelador

Zona menos fría

Zona intermedia

Zona más fría

8.Bandeja para utilizar como soporte de las bandejas para cubitos y/o de bloques de mezclas eutécticas (acumuladores de frío) según el modelo

9.Cesta superior

(zona de congelación)

10.Compartimiento de conservación de los alimentos congelados y ultracongelados

11.Contrapuerta del compartimiento congelador

C)Zócalo amovible

D)Cuadro de mandos

Notas: el número de estantes y la forma de los accesorios varían según el modelo. Todas las repisas, anaqueles y estantes son extraíbles.

Atención: no lavar los accesorios del aparato en el lavavajillas.

Los burletes, montados en las puertas del frigorífico, pueden extraerse del alojamiento de la contrapuerta para efectuar su limpieza.

En el caso de que los burletes no estén perfectamente montados, se pueden montar de nuevo teniendo el cuidado de alojar la base rígida de los mismos, hasta el fondo del alojamiento previsto para tal fin en la contrapuerta.

D GB F NL E P I GR S N DK FIN

33120AEs.fm5 Page 2 Tuesday, July 18, 2000 1:43 PM

CB 60 PL E-EV

PANEL DE MANDOS

1.Mando de regulación del compartimiento frigorífico con posición de apagado del mismo.

2.Pulsador con función “Supercool/ Turbocool” en el compartimiento frigorífico, activa el testigo amarillo (3).

3.Testigo verde: indica el funcionamiento del compartimiento frigorífico. Testigo amarillo: indica el funcionamiento de la función “Supercool/Turbocool”.

4.Mando de regulación del compartimiento congelador con posición de apagado general del producto.

5.Posición “Eco/Öko” para congelación de carga reducida.

6.Pulsador con función de congelación rápida, activa el testigo amarillo (7).

7.Testigo verde: indica el funcionamento del compartimiento congelador.

Testigo amarillo: indica el funcionamiento de congelación rápida.

8.Pulsador de la luz en el compartimiento frigorífico. Para desconectar la luz, tirar del pulsador. Importante: el producto debe considerarse apagado sólo con los mandos del termostato en posición Off y el pulsador tirado.

9.Testigo rojo de alarma de temperatura en el compartimiento congelador.

Este aparato está provisto de un sistema que permite seleccionar incluso sólo el compartimiento congelador.

Regulación de la temperatura interna del compartimiento frigorífico

Termostato en 7°/Min: temperatura interna menos fría

Termostato en °C/Max: temperatura interna más fría

Termostato en Off: se apaga sólo el compartimiento frigorífico.

Se aconseja regular el termostato en la posición 5°/Med.

Regulación de la temperatura interna del compartimiento congelador

Termostato en ECO/Öko: temperatura interna menos fría Termostato en °C/Max: temperatura interna más fría

Termostato en Off: se apagan tanto el compartimiento congelador como el frigorífico.

Se recomienda regular el termostato en la posición ECO/Öko.

Nota: La temperatura ambiente, la frecuencia de apertura de la puerta y la posición del refrigerador pueden influir en las temperaturas internas. El termostato tiene que regularse en función de estos factores.

Sustitución de la bombilla:

Este aparato utiliza una bombilla especial. Para sustituirla no hay que desenroscarla, sino tirar de ella hacia el interior del aparato.

5019 100 33120/A D GB F NL E P I GR S N DK FIN
