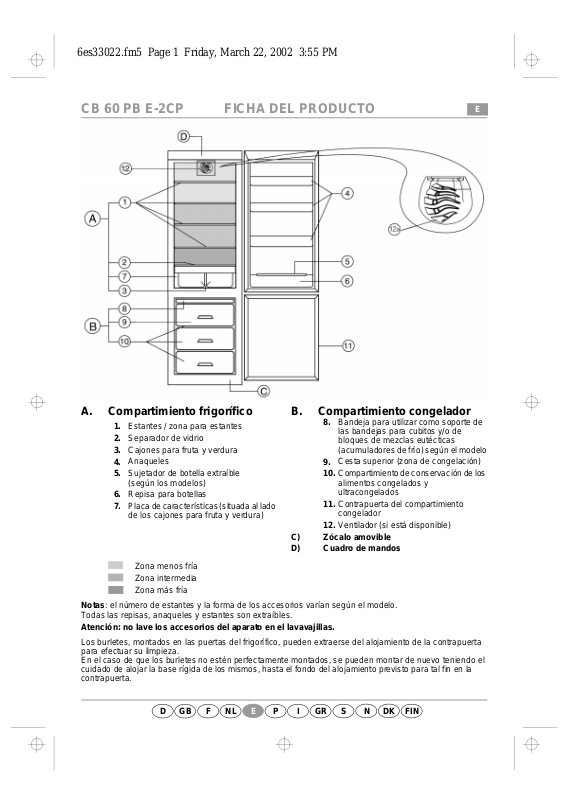

CB 60 PB E-2CP FICHA DEL PRODUCTO
E
A. Compartimiento frigorífico
Estantes / zona para estantes
1.
Separador de vidrio
2.
Cajones para fruta y verdura
3.
Anaqueles
4.
Sujetador de botella extraíble
5.
(según los modelos)
Repisa para botellas
6.
Placa de características (situada al lado
7.
de los cajones para fruta y verdura)
Zona menos fría
Zona intermedia
Zona más fría
: el número de estantes y la forma de los accesorios varían según el modelo.
Notas
Todas las repisas, anaqueles y estantes son extraíbles.
Atención: no lave los accesorios del aparato en el lavavajillas.
Los burletes, montados en las puertas del frigorífico, pueden extraerse del alojamiento de la contrapuerta
para efectuar su limpieza.
En el caso de que los burletes no estén perfectamente montados, se pueden montar de nuevo teniendo el
cuidado de alojar la base rígida de los mismos, hasta el fondo del alojamiento previsto para tal fin en la
contrapuerta.
B. Compartimiento congelador
Bandeja para utilizar como soporte de
8.
las bandejas para cubitos y/o de
bloques de mezclas eutécticas
(acumuladores de frío) según el modelo
Cesta superior (zona de congelación)
9.
Compartimiento de conservación de los
10.
alimentos congelados y
ultracongelados
Contrapuerta del compartimiento
11.
congelador
Ventilador (si está disponible)
12.
C) Zócalo amovible
D) Cuadro de mandos
D F NL IP GR
GB
E
DK
N
S FIN
6es33022.fm5 Page 2 Friday, March 22, 2002 3:55 PM
CB 60 PB E-2CP
E
PANEL DE MANDOS
Mando de regulación del
1.
compartimiento frigorífico con posición
de apagado del mismo.
Pulsador con función “Supercool” en el
2.
compartimiento frigorífico, activa el
piloto amarillo (3).
3. Piloto verde
del compartimiento frigorífico.
amarillo
función “Supercool”.
Mando de regulación del
4.
compartimiento congelador con
posición de apagado del mismo.
: indica el funcionamiento
Piloto
: indica el funcionamiento de la
Este aparato dispone de dos compresores que permiten la regulación completamente
independiente de los compartimientos frigorífico y congelador.
Posición “Eco” para congelación de
5.
carga reducida.
Pulsador con función de congelación
6.
rápida, activa el piloto amarillo (7).
7. Piloto verde
del compartimiento congelador.
amarillo
congelación rápida.
8. Piloto rojo
en el compartimiento congelador.
: indica el funcionamiento
: indica el funcionamiento de
de alarma de temperatura
Piloto
Regulación de la temperatura interna del compartimiento frigorífico
Termostato en Min
Termostato en Max
Termostato en Off
Se aconseja regular el termostato en la posición Med.
: temperatura interna
: temperatura interna
: se apaga sólo el compartimiento frigorífico.
menos fría.
más fría.
Regulación de la temperatura interna del compartimiento congelador
Termostato en ECO
Termostato en °C
Termostato en Off
Se recomienda regular el termostato en la posición ECO.
La temperatura ambiente, la frecuencia de apertura de la puerta y la posición del frigorífico pueden
Nota:
influir en la temperatura interna. El termostato debe regularse en función de estos factores.
Ventilador:
El uso del ventilador permite distribuir mejor la temperatura en el interior del compartimiento frigorífico y, por
tanto, conservar mejor los alimentos.
Importante:
El ventilador se activa electrónicamente. El ventilador se pone en marcha según sea necesario.
NO tape la zona de aspiración (12a) con alimentos.
: temperatura interna
: temperatura interna
: se apagan tanto el compartimiento congelador como el frigorífico.
menos fría.
más fría.
Sustitución de la bombilla:
Este aparato utiliza una bombilla especial. Para sustituirla no hay que desenroscarla, sino tirar de
ella hacia el interior del aparato.
5019 637 33022
GBD F NL IP GR
E
S FIN
DK
N
Printed in Italy 03/02
