Whirlpool ARC 7720, ARC 7820/PB, ARC 7920/AL, ARC 7720/AL, ARC 7820 INSTRUCTION FOR USE [da]
...Page 1
3da33020a.fm5 Page 96 Friday, May 31, 2002 3:22 PM

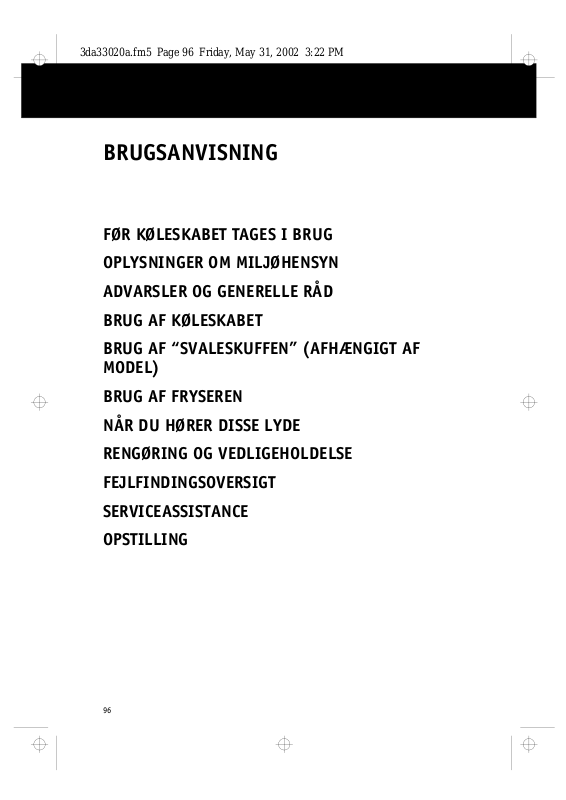

BRUGSANVISNING
FØR KØLESKABET TAGES I BRUG
OPLYSNINGER OM MILJØHENSYN
ADVARSLER OG GENERELLE RÅD
BRUG AF KØLESKABET
BRUG AF SVALESKUFFEN (AFHÆNGIGT AF
MODEL)
BRUG AF FRYSEREN
NÅR DU HØRER DISSE LYDE
RENGØRING OG VEDLIGEHOLDELSE
FEJLFINDINGSOVERSIGT
SERVICEASSISTANCE
OPSTILLING
96
Page 2
3da33020a.fm5 Page 97 Friday, May 31, 2002 3:22 PM
FØR KØLESKABET TAGES I BRUG
Dette produkt er en kombination af køleskab og
fryser med kold luftstrøm (no-frost system), og det er
udelukkende beregnet til husholdningsbrug.
Fordelen ved dette apparat er, at der er kold
luftstrøm i både køleskab og fryser, og at der ikke
dannes rimlag på væggene takket være den proces,
der beskrives herunder. Kulden produceres af en
fordamper, og den fordeles til de enkelte rum ved
hjælp af en ventilator.
Når luften har cirkuleret i rummene, suges den
atter ind i fordamperen, der tilbageholder fugten.
På denne måde hindres den dannelsen af rim på
apparatets vægge, der forekommer i traditionelle
apparater, og det er derfor
afrime apparatet.
Den fugt, der tilbageholdes af fordamperen, bliver
omdannet til vand, der automatisk drypper ned i en
bakke på kompressoren, hvorfra det fordamper.
Systemet med kold luftstrøm garanterer den bedst
mulige opbevaring af madvarerne, der bevarer
deres oprindelige karakteristika i længere tid.
ikke nødvendigt at
For at få det bedste udbytte af køleskabet
anbefales det at læse brugervejledningen nøje, da
den indeholder en beskrivelse af apparatet samt
nyttige råd om opbevaring af madvarer.
Gem denne vejledning
1. Efter at emballagen er fjernet, skal man sikre sig,
at apparatet er ubeskadiget, og at dørene lukker
helt tæt. Eventuelle skader skal anmeldes til
forhandleren inden for 24 timer fra leveringen.
2.Det anbefales at vente mindst 2 timer med at
starte apparatet, således at kølesystemet
fungerer perfekt.
3. Opstilling og eltilslutning skal foretages i
henhold til producentens anvisninger samt
gældende lokal lovgivning.
OPLYSNINGER OM MILJØHENSYN
1.Emballage
Emballagen kan genbruges 100% og er mærket med
genbrugssymbolet. Bortskaffelse skal ske i henhold
til gældende lokale regler.
Emballagen (plastposer, polystyrenstykker osv.)
skal opbevares uden for børns rækkevidde, da den
udgør en potentiel fare.
2.Produkt
Apparatet er fremstillet af materialer, der kan
genbruges. Det skal skrottes i henhold til gældende
lokale regler for bortskaffelse af affald.
Gør apparatet ubrugeligt ved at klippe elkablet af.
Apparatet må ikke efterlades i miljøet, men skal
sendes til specielle affaldsstationer til opsamling
af kølevæske.
Oplysninger:
Dette apparat indeholder ikke CFC (kølesystemet
indeholder R134a) eller HFC (kølesystemet
indeholder R600a - isobutan). For yderligere
oplysninger henvises til typepladen, der er anbragt
på apparatet.
til senere brug.
97
Page 3
3da33020a.fm5 Page 98 Friday, May 31, 2002 3:22 PM
ADVARSLER OG GENERELLE RÅD
Brug kun
madvarer og fryseren kun til opbevaring af
frostvarer, til indfrysning af friske varer samt til
fremstilling af isterninger.
Sørg for, at ventilationsåbningerne ikke blokeres
eller tildækkes.
Glasflasker med væsker må ikke anbringes i
fryseren, da de kan sprænges.
Isterninger og sodavandsis må ikke indtages
umiddelbart efter, at de er taget ud af fryseren,
da de kan give frostskader.
For at undgå risikoen for at blive lukket inde og/
eller kvalt er det forbudt børn at lege ved eller
gemme sig inden i apparatet.
Den ugiftige væske i fryseelementerne må ikke
indtages (hvis de medfølger).
køleskabet
til opbevaring af friske
Før enhver form for vedligeholdelse eller
rengøring skal stikket tages ud af
stikkontakten, eller strømmen afbrydes på
hovedafbryderen.
Elkablet må kun udskiftes af en autoriseret elinstallatør.
Efter opstillingen kontrolleres det, at apparatet
ikke står oven på elkablet.
Overensstemmelseserklæring
Dette produkt er beregnet til at komme i kontakt
med fødevarer og er i overensstemmelse med
lovdekret nr. 108 af 25.01.1992 (EF-direktiv 89/
109/EØF)
Oplysninger
Apparater, der indeholder isobutan (R600a).
Isobutan er en naturlig gasart, der ikke påvirker
miljøet, men den er brændbar. Det er således
nødvendigt at sikre sig, at kølesystemet ikke er
defekt.
BRUG AF KØLESKABET
Køleskabet er velegnet til opbevaring af friske mad- og
drikkevarer.
Afrimningen af køleskabet er fuldautomatisk.
Køleskabet fungerer ved rumtemperaturer fra +10°C til +38°C.
Skabet fungerer optimalt ved temperaturer mellem +16°C og
+32°C.
Igangsætning af apparatet
Sæt stikket i stikkontakten.
Apparatet tænder automatisk.
Det indvendige lys tænder, når døren åbnes.
Den indvendige temperatur reguleres i henhold til
angivelserne på det medfølgende produktkort.
Advarsel:
Det er ikke nødvendigt at regulere termostaten, da
indstillingen er foretaget på fabrikken for at garantere en
passende opbevaringstemperatur for friske madvarer ved en
rumtemperatur på +20°C til +25°C.
Efter igangsætningen går der ca. 2 timer, før der nås en
passende opbevaringstemperatur for et normalt fyldt
køleskab.
Der slukkes for apparatet
OFF
.
I modeller uden SVALESKUFFE, er det muligt at regulere
luftfordelingen i den nederste del af køleskabet med
regulatoren
(4)
.
ved at dreje knappen (2) til position
.
Fig. 1
98
Page 4
3da33020a.fm5 Page 99 Friday, May 31, 2002 3:22 PM
Opbevaring af madvarer i køleskabet
Anbring madvarerne som angivet på tegningen.
A. Tilberedte madvarer
B. Kød og fisk
C. Frugt og grønt
D. Flasker
E. Smør
F. Ost og mælkeprodukter
Det anbefales at pakke madvarerne ind i alu- eller plastfolie
eller at anbringe dem i de dertil beregnede beholdere med låg,
så vitaminerne, aromaen, konsistensen og friskheden
vedligeholdes. På denne måde undgås desuden dannelse af
lugt.
Vigtigt
Da temperaturen er praktisk talt ensartet i køleskabet takket
være det nye system, der fordeler den kolde strøm af luft
(MULTI-FLOW Fig.1)
hylderne. Det anbefales dog at anbringe madvarerne som vist
Fig. 2
i
. Sørg for ikke at blokere luftstrømsåbningerne
Fig. 1
, så luften kan circulere frit.
Læg ikke varme madvarer i køleskabet.
, kan madvarerne placeres på enhver af
(5)
Fig. 2
BRUG AF SVALESKUFFEN (AFHÆNGIGT AF MODEL)
Skabet er forsynet med en SVALESKUFFE
Temperaturen reguleres ved at flytte luftstrømsregulatoren
Mod position (+), hvis der ønskes en lavere temperatur.
Mod position (-), hvis der ønskes en højere temperatur.
Sådan fjernes SVALESKUFFEN
Gå frem på følgende måde, hvis komponenterne ønskes fjernet
i længere tid (undtagen ved normal rengøring):
Fjern den øverste isolerende separator og skuffen som vist i
figuren.
Fra dette øjeblik
automatisk til den temperatur, der er i den øvrige del af
køleskabet.
bringes temperaturen i dette område
(4)
99
Page 5
3da33020a.fm5 Page 100 Friday, May 31, 2002 3:22 PM
BRUG AF FRYSEREN
Fryseren, der er mærket med symbolet , gør det muligt
at foretage en perfekt indfrysning af friske og tilberedte
madvarer, fremstilling af isterninger samt opbevaring af
frostvarer.
Igangsætning af fryseren
Fryseren starter automatisk, når stikket sættes i
stikkontakten.
Advarsel:
Det er ikke nødvendigt at regulere termostaten, da
indstillingen er foretaget på fabrikken for at garantere en
passende opbevaringstemperatur for frostvarer madvarer ved
en rumtemperatur på +20°C til +25°C.
Efter igangsætningen går der ca. 3 timer, før der nås en
passende opbevaringstemperatur for frostvarer.
Temperaturen i fryseren reguleres i henhold til angivelserne
på det medfølgende produktkort.
Indfrysning af friske madvarer
Fryseren med muliggør indfrysning af madvarer.
Mængden af madvarer, der kan indfryses på 24 timer ved en
rumtemperatur på +25°C, er angivet på typepladen.
Gå frem på følgende måde:
1.
24 timer før den planlagte indfrysning af friske madvarer skal
man stille knappen
let modstand, når den flyttes fra Max til , og samtidigt
tænder den
2.
Pak madvarerne godt ind i alufolie, plastfilm, vandtæt
plastemballage, lågbeholdere i polyætylen eller
frysebeholdere.
3.
Anbring madvarerne som angivet på det vedlagte kort med
tilstrækkelig plads til at tillade fri luftcirkulation.
4.
For at opnå en endnu mere effektiv indfrysningsfunktion
anbefales det at stille knappen
fortsætte indfrysningen de efterfølgende 24 timer.
5.
Efter endt indfrysning stilles knappen
oprindelige position.
Bemærk:
I tilfælde af strømafbrydelse holder fryseren
opbevaringstemperaturen i ca. 13-14 timer.
For modeller med et eller to fryseelementer kan denne
temperatur holdes i ca. 18-24 timer.
Under strømafbrydelsen skal fryserdøren holdes lukket.
(1)
GULE (3)
på symbolet . Knappen yder en
kontrollampe ud for symbolet
(2)
på position Max og at
(1)
tilbage til sin
.
100
Page 6
3da33020a.fm5 Page 101 Friday, May 31, 2002 3:22 PM
Vigtigt:
I den viste tabel ses det antal måneder, hvori friske,
indfrosne varer kan opbevares.
Ved køb af frostvarer skal man:
Sikre sig, at emballagen eller pakken er intakt, da varen kan
forringes. Hvis en pakke er bulet eller fremviser fugtige
pletter, har den ikke været opbevaret under optimale
betingelser og kan have været udsat for delvis optøning.
Bruge termoposer til transporten og købe frostvarer som det
sidste.
Straks anbringe varerne i fryseren ved hjemkomsten.
Advarsel:
Anbring aldrig varme madvarer i fryseren.
Pak madvarerne ind i alu- eller plastfolie eller anbring dem i
de dertil beregnede beholdere.
Forsyn emballagen med etiketter mærket med datoen for
indfrysning samt indhold.
Undlade at genindfryse delvist optøede varer, men anvende
dem inden for 24 timer.
Undgå eller begrænse temperaturudsving mest muligt.
Overholde udløbsdatoen på emballagen.
Altid følge anvisningerne på emballagen vedrørende
opbevaring af frostvarer.
Fremstilling af isterninger
Fyld isterningbakken ¾ op med vand, sæt det medfølgende
låg på, og anbring den i fryseren. For at øge hastigheden af
isterningfremstillingen anbefales det at anbringe bakken på
bunden af den nederste skuffe (som vist på figuren) og ikke
på bakken med fryseelementer (hvis de medfølger).
Hvis isterningbakken sidder fast på bunden, må man ikke
anvende spidse eller skarpe genstande til at løsne den med.
MÅNEDER
MADVARER
NÅR DU HØRER DISSE LYDE
..fungerer dit apparat !!!
101
Page 7
3da33020a.fm5 Page 102 Friday, May 31, 2002 3:22 PM
RENGØRING OG VEDLIGEHOLDELSE
Før enhver form for rengøring skal stikket tages ud af
stikkontakten.
Rengør fryseren indvendigt under afrimningen.
Rengør køleskabet regelmæssigt med en svamp fugtet med
lunkent vand og/eller neutralt rengøringsmiddel. Skyl, og tør
grundigt med en blød klud. Der må ikke anvendes slibemidler.
Rengør skabet udvendigt med en blød klud fugtet med vand.
Skuremidler, ståluld og pletfjernere (f.eks. acetone,
trikloræthylen) eller eddike må ikke anvendes til
rengøringen.
Afrimningen af både køleskabet og fryseren er automatisk
(no-frost system).
Rengør regelmæssigt kondensatoren (radiatoren), der er
anbragt på bagsiden af køleskabet, samt fodpanelet med
støvsugeren eller en børste.
Ved længerevarende fravær
1.
Tøm køleskabet og fryseren
2.
Tag stikket ud af stikkontakten
3.
Rengør og aftør både køleskab og fryser.
4.
Lad dørene stå åbne for at undgå dannelse af dårlig lugt.
102
Page 8
3da33020a.fm5 Page 103 Friday, May 31, 2002 3:22 PM
FEJLFINDINGSOVERSIGT
1. Apparatet virker ikke.
Er der strømafbrydelse?
Sidder stikket ordentligt i stikkontakten?
Er den topolede afbryder aktiveret?
Er der gået en sikring?
Er elkablet beskadiget?
Står termostaten i position
2. Køle/fryseskabet køler ikke tilstrækkeligt.
Lukker dørene korrekt?
Er apparatet opstillet tæt på en varmekilde?
Er termostaten indstillet korrekt?
Er luftcirkulationen gennem
ventilationsristene blokeret?
Er kondensatoren ren?
3. Køleskabet køler for meget.
Er termostaten indstillet korrekt?
4. Apparatet støjer for meget.
(Stop)?
SERVICEASSISTANCE
Før servicecenteret kontaktes:
1.
Unde r s øg, om de t er mul i g t sel v ka n ret t e fejl e ne
(Se Fejlfindingsoversigt).
2.
Start skabet igen for at se, om fejlen er
afhjulpet. Hvis dette ikke er tilfældet, afbrydes
strømmen igen, og operationen gentages efter
en time.
3.
Hvis resultatet stadig er negativt, kontaktes
servicecenteret.
Er a p p aratet i kontak t m e d andre møbler el l e r
genstande?
Berører rørene på bagsiden hinanden, eller
vibrerer de?
5. Lyset virker ikke.
Kontrollér først punkt 1, derefter:
Tag stikket ud af stikkontakten.
Fjern skærmen over pæren
Kontrollér pæren, og udskift den om
nødvendigt med en ny. Pæren skal være på
maks. 15 W.
NB.:
Dette apparat har en særlig pære. Ved
udskiftning skal man ikke skrue, men trække
den mod apparatets indre.
Bemærk:
Hvis køleskabets forkant er varm, skyldes det
ikke en fejl, men er en hjælp til at forhindre
dannelse af kondens.
Opgiv venligst:
Fejltypen.
Modellen.
Servicenummeret (tallet står efter ordet SERVICE
på typepladen, der er anbragt inden i apparatet).
Fulde navn og adresse.
Telefonnummer.
Bemærk:
Hvis servicecenteret udfører vending af døren,
regnes det ikke for et garantiindgreb.
103
Page 9
3da33020a.fm5 Page 104 Friday, May 31, 2002 3:22 PM
OPSTILLING
Apparatet må ikke opstilles i nærheden af en varmekilde.
Det skal anbringes på et tørt sted med tilstrækkelig
udluftning.
Sørg for, at apparatet er i vater. Justér om nødvendigt de
forreste ben.
Der skal være mindst 5 cm fri plads over apparatet.
Nogle modeller er forsynet med udragende sidevægge, der
gør det muligt at anbringe apparatet direkte op imod væggen
bagved. Hvis dette ikke er tilfældet, skal man montere
afstandsstykkerne (hvis de medfølger) øverst på
kondensatoren bag på apparatet. For modeller uden
sidevægge skal afstanden mellem skab og mur være mindst
4,5 cm.
Rengør skabet indvendigt (se afsnittet Rengøring og
vedligeholdelse).
Montér det medfølgende udstyr.
Eltilslutning
Tilslutning skal foretages i henhold til gældende lokal
lovgivning.
Kontrollér, at spændingen på typepladen svarer til
netspændingen i boligen.
DETTE APPARAT SKAL EKSTRABESKYTTES JÆVNFØR
STÆRKSTRØMSREGLEMENTET. Producenten fralægger sig
ethve rt ans var for even tuelle skad er på pe rsone r, dyr eller
ting som følge af manglende overholdelse af disse regler.
Hvis stikproppen og den LOVLIGE stikkontakt ikke passer
sammen, skal stikproppen udskiftes.
Der må ikke benyttes adaptere, forlængerledninger eller
multistikdåser.
104
Loading...
