7

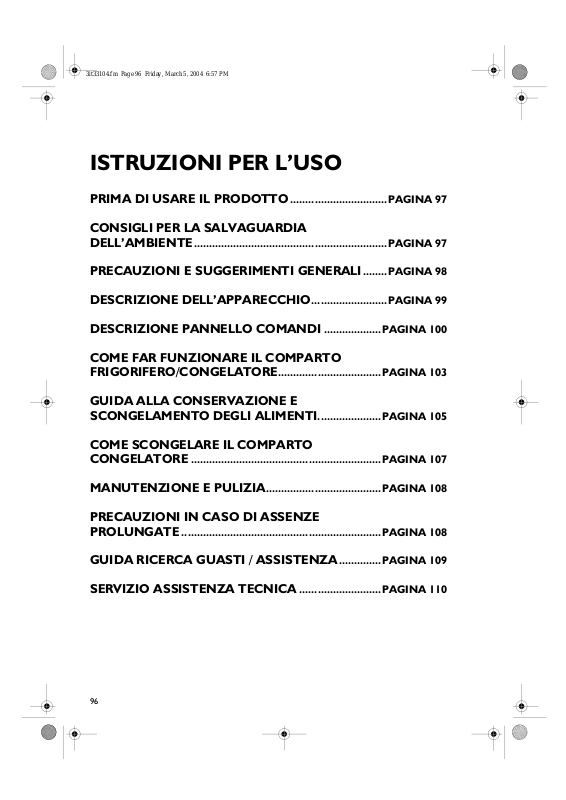

ISTRUZIONI PER L’USO
PRIMA DI USARE IL PRODOTTO
................................PAGINA 97
CONSIGLI PER LA SALVAGUARDIA
DELL’AMBIENTE
................................................................PAGINA 97
PRECAUZIONI E SUGGERIMENTI GENERALI
DESCRIZIONE DELL’APPARECCHIO
DESCRIZIONE PANNELLO COMANDI
.........................PAGINA 99
...................PAGINA 100
COME FAR FUNZIONARE IL COMPARTO
FRIGORIFERO/CONGELATORE
..................................PAGINA 103
GUIDA ALLA CONSERVAZIONE E
SCONGELAMENTO DEGLI ALIMENTI
.....................PAGINA 105
COME SCONGELARE IL COMPARTO
CONGELATORE
...............................................................PAGINA 107
........PAGINA 98
MANUTENZIONE E PULIZIA
......................................PAGINA 108
PRECAUZIONI IN CASO DI ASSENZE
PROLUNGATE
..................................................................PAGINA 108
GUIDA RICERCA GUASTI / ASSISTENZA
SERVIZIO ASSISTENZA TECNICA
96
...........................PAGINA 110
..............PAGINA 109
3it33104.fm Page 97 Friday, March 5, 2004 6:57 PM
PRIMA DI USARE IL PRODOTTO
Dopo aver disimballato l’apparecchio,
Il prodotto che avete acquistato é un
•
apparecchio ed é ad uso esclusivamente
domestico
Per utilizzare al meglio il vostro
apparecchio, vi invitiamo a leggere
attentamente le istruzioni per l’uso in cui
troverete la descrizione del vostro
apparecchio e consigli per la conservazione
dei cibi.
Conservare questo libretto per successive
consultazioni.
1.
assicurarsi che non sia danneggiato e che la
porta chiuda perfettamente. Eventuali danni
devono essere comunicati al rivenditore entro
24 ore dalla consegna del prodotto.
Consigliamo di attendere almeno due ore
2.
prima di metter in funzione l’apparecchio, per
dar modo al circuito refrigerante di essere
perfettamente efficiente.
Accertarsi che l’installazione ed il collegamento
3.
elettrico siano effettuati da un tecnico
qualificato secondo le istruzioni del fabbricante
e in conformità alle norme locali sulla sicurezza
Pulire l’interno del prodotto prima di
4.
utilizzarlo.
CONSIGLI PER LA SALVAGUARDIA
DELL’AMBIENTE
1.Imballo
Il materiale di imballo è riciclabile al 100% ed è
contrassegnato dal simbolo del riciclaggio.Per lo
smaltimento seguire le normative locali.
Il materiale di imballaggio (sacchetti di plastica,
parti in polistirolo, ecc…) deve essere tenuto
fuori dalla portata dei bambini in quanto
potenziale fonte di pericolo.
2.Rottamazione
Il frigorifero è stato realizzato con materiale
riciclabile.
Al momento della rottamazione, rendere
l’apparecchio inservibile tagliando il cavo di
alimentazione rimuovendo le porte e i ripiani in
modo che i bambini non possano accedere
facilmente all’interno del frigorifero.
Rottamarlo seguendo le norme locali per lo
smaltimento dei rifiuti e consegnarlo negli
appositi centri di smaltimento, non lasciandolo
incustodito neanche per pochi giorni essendo
una fonte di pericolo per un bambino
3.Informazione:
Questo apparecchio é privo di CFC (il circuito
refrigerante contiene R134a) o di HFC (il
circuito refrigerante contiene R600a).
Per gli apparecchi con Isobutano (R600a):
l’isobutano é un gas naturale senza effetti
sull'ambiente ma infiammabile. È quindi
indispensabile accertarsi che I tubi del circuito
refrigerante non siano danneggiati.
4.Dichiarazione di conformità
Questo apparecchio è destinato alla
•
conservazione di prodotti alimentari ed è
fabbricato in conformità alla Direttiva Europea
89/109/CEE, 90/128/CEE, 02/72/CEE.
Questo apparecchio è stato concepito,
•
costruito e commercializzato in conformità a:
- gli obiettivi di sicurezza della Direttiva Bassa
Tensione 73/23/CEE;
- i requisiti di protezione della Direttiva “EMC”
89/336/CEE modificata dalla Direttiva 93/68/CEE
- la sicurezza elettrica del prodotto é assicurata
soltanto quando é correttamente collegato ad
un efficiente impianto di messa a terra a norma
di legge.
97
3it33104.fm Page 98 Friday, March 5, 2004 6:57 PM
PRECAUZIONI E SUGGERIMENTI GENERALI
Usare il comparto frigorifero solo per la
•
conservazione di alimenti freschi ed il
comparto congelatore solo per la
conservazione di alimenti surgelati, il
congelamento di alimenti freschi e la
produzione di cubetti di ghiaccio.
Dopo l’installazione, accertarsi che il frigorifero
•
non poggi sul cavo di alimentazione.
Non conservare liquidi in contenitori di vetro
•
nel comparto congelatore in quanto
potrebbero esplodere.
Non mangiare cubetti di ghiaccio o ghiaccioli
•
subito dopo averli tolti dal congelatore poiché
potrebbero causare bruciature da freddo.
Prima di qualsiasi operazione di manutenzione
•
o pulizia, disinserire la spina dalla presa di
corrente o scollegare l’alimentazione elettrica.
Accertarsi che il frigorifero non sia vicino a
•
una fonte di calore.
Non conservare o usare benzina o altri gas e
•
liquidi infiammabili nelle vicinanze del
frigorifero o di altri elettrodomestici. I vapori
che si sprigionano possono infatti causare
incendi o esplosioni.
Per garantire un’adeguata ventilazione,
•
lasciare uno spazio di 1 cm su entrambi i lati e
sopra l’apparecchio.
Mantenere libere da ostruzioni le aperture di
•
ventilazione nell’involucro dell’apparecchio o
nella struttura da incasso.
Fare attenzione a non coprire od ostruire le
•
aperture di ventilazione dell'apparecchio.
Installare e livellare il frigorifero su un pavimento
•
in grado di sostenere il peso e in un ambiente
adatto alle sue dimensioni e al suo utilizzo.
Non usare il frigorifero in un ambiente dove la
•
temperatura può scendere sotto i 13°C.
Collocarlo in un ambiente secco e ben ventilato.
Fare attenzione durante gli spostamenti in
•
modo da non danneggiare i pavimenti
(es. parquet).
Non usare dispositivo meccanici o altri mezzi
•
per accelerare il processo di sbrinamento
diversi da quelli raccomandati dal costruttore.
Non danneggiare il circuito del fluido
•
frigorifero.
L’ apparecchio non è inteso ad uso dei
•
bambini in giovane età o delle persone
inferme senza controllo.
Per evitare il rischio di intrappolamento e
•
soffocamento dei bambini all’interno
dell’apparecchio, non permettere loro di
giocare o nascondersi all’interno del
frigorifero.
Non ingerire il liquido (atossico) contenuto
•
negli accumulatori d freddo, se presente.
Collegamento elettrico
I collegamenti elettrici devono essere
•
conformi alle normative locali.
Controllare che il voltaggio sulla targhetta
•
matricola corrisponda alla tensione della
vostra abitazione.
• La messa a terra dell'apparecchio é
obbligatoria a termini di legge. Il
fabbricante declina ogni responsabilità
per eventuali danni subiti da persone,
animali o cose, derivanti dalla mancata
osservanza di questa norma.
Se la spina e la presa non sono dello stesso
•
tipo, far sostituire la presa da un tecnico
qualificato.
Il cavo di alimentazione può essere sostituito
•
soltanto da una persona autorizzata.
Non usare prolunghe o adattatori multipli.
•
98
3it33104.fm Page 99 Friday, March 5, 2004 6:57 PM
DESCRIZIONE DELL’APPARECCHIO
A. Comparto Frigorifero
Luce
1.
Ripiani /Zona ripiani
2.
Porta bottiglie (dipende dal modello)
2a.
Cassetto frutta e verdura
3.
Regolatore umidità
3a.
Balconcini
4.
Ferma bottiglie estraibile
5.
Targhetta matricola (a lato del
6.
cassetto frutta e verdura)
Ventilatore
7.
Zona di aspirazione
7a.
Separatore cassetto frutta e verdura
8.
Separatore
9.
Il ventilatore permette una migliore distribuzione delle temperature all'interno del comparto frigorifero con
conseguente migliore conservazione dei cibi.
Il ventilatore può essere acceso premendo il relativo tasto (se presente, in funzione del modello).
Importante:
Il dispositivo elettronico attiva il ventilatore quando necessario
NON ostruire la zona di aspirazione (7a) con il cibo.
Note:
Tutte le mensole, i balconcini ed i ripiani sono estraibili.
Attenzione: gli accessori del frigorifero/congelatore non vanno lavati in lavastoviglie.
il ventilatore è ad azionamento elettrico.
il numero dei ripiani e la forma degli accessori può variare a seconda del modello.
B. Comparto Congelatore
Vassoio da usare come supporto per
10.
le vaschette del ghiaccio e/o gli
eutettici (accumulatori di freddo)
secondo il modello
Cestello superiore (zona di
11.
congelamento)
Cestelli per la conservazione degli
12.
alimenti congelati
Porta del comparto congelatore
13.
Balconcini della porta del congelatore
14.
C. Pannello comandi
99
3it33104.fm Page 100 Friday, March 5, 2004 6:57 PM
DESCRIZIONE PANNELLO COMANDI
1346
5
8
7
11
12
142
FIGURA A (su alcuni modelli)
13910
Pulsanti di accensione / spegnimento comparti, navigazione menù, selezione e conferma
Pulsante accensione / spegnimento di tutto il
1.
prodotto
Pulsante accensione / spegnimento del
2.
comparto frigorifero
Pulsante incremento del comparto frigorifero
3.
Pulsante decremento del comparto frigorifero
4.
Temperatura impostata nel comparto
5.
frigorifero
Funzione raffreddamento rapido
6.
Pulsante accensione/spegnimento funzione
7.
raffreddamento rapido
Pulsante accensione/spegnimento funzione
8.
congelamento rapido
Funzione congelamento rapido
9.
Temperatura impostata nel comparto
10.
congelatore
Pulsante incremento del comparto congelatore
11.
Pulsante decremento del comparto congelatore
12.
Icona di allarme generalmente associata al
13.
segnale acustico
Pulsante spegnimento allarme acustico
14.
100
